TAKEX（竹中エンジニアリング） タイマーリレー 時間制御 AC100V出力 屋内用

タイマーリレー ET-30A

センサーからの無電圧接点入力をトリガーに、AC100Vの有電圧出力を時間制御するオフディレイタイマーユニットです。防犯センサー、照明器具、音声報知機など、多様な機器との組み合わせにより、高度な自動制御やセキュリティシステムを容易に構築できます。

  • 型番： ET-30A
  • 製品名： タイマーリレー
  • 制御方式： オフディレイ（入力遮断後からカウント開始）
  • 主な用途： 照明自動点灯、サイレン威嚇、自動ドア連動、換気扇制御
  • 対応入力： 無電圧リレー接点（1a1b）
  • 最大出力： AC100V・300W以下（白熱灯負荷）

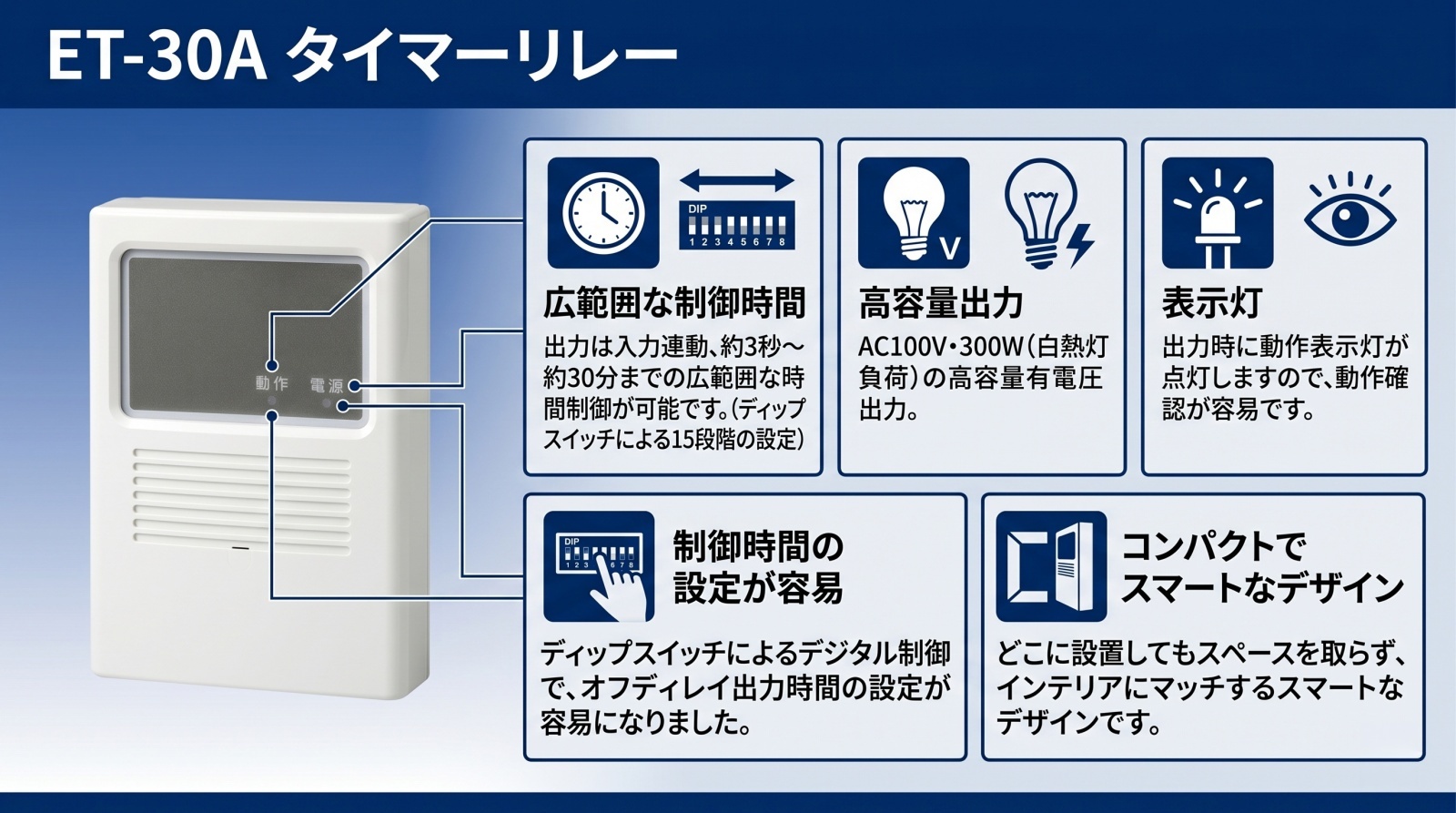

タイマーリレー ET-30A の製品外観

資料ダウンロード

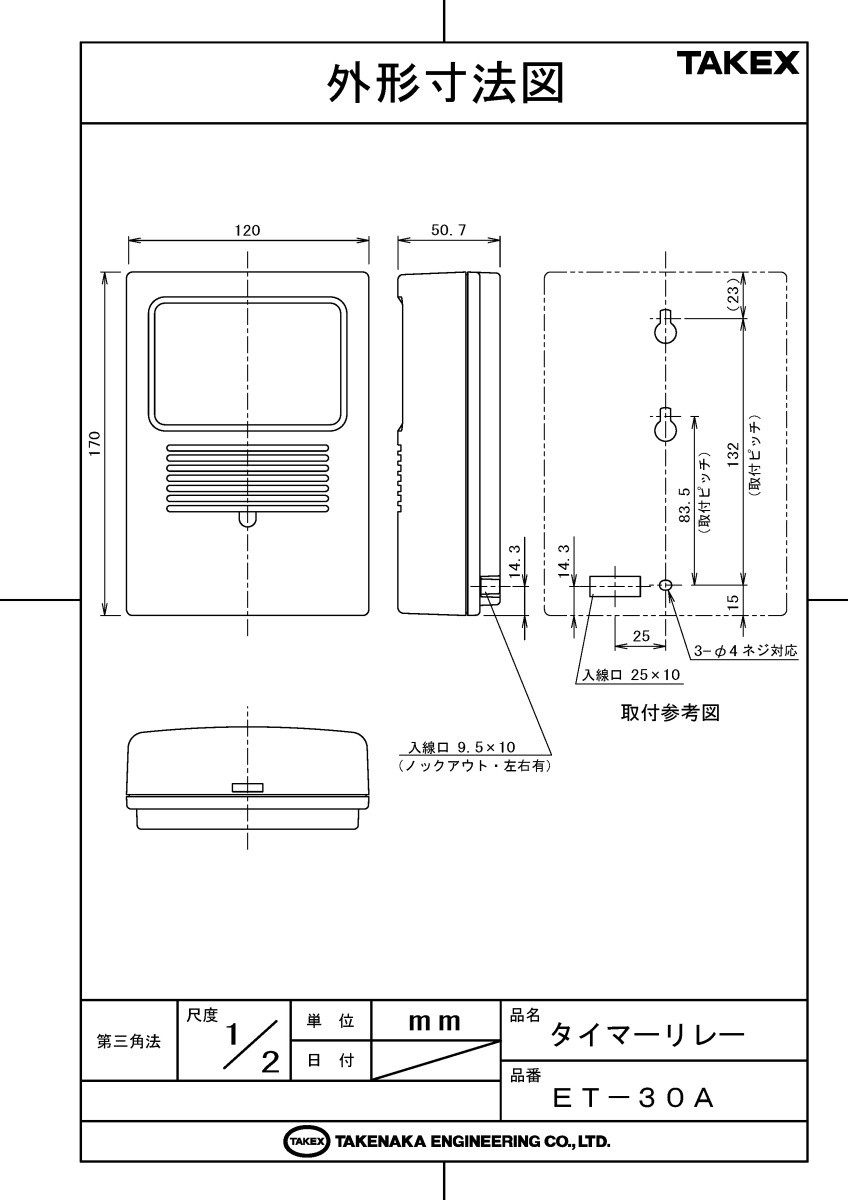

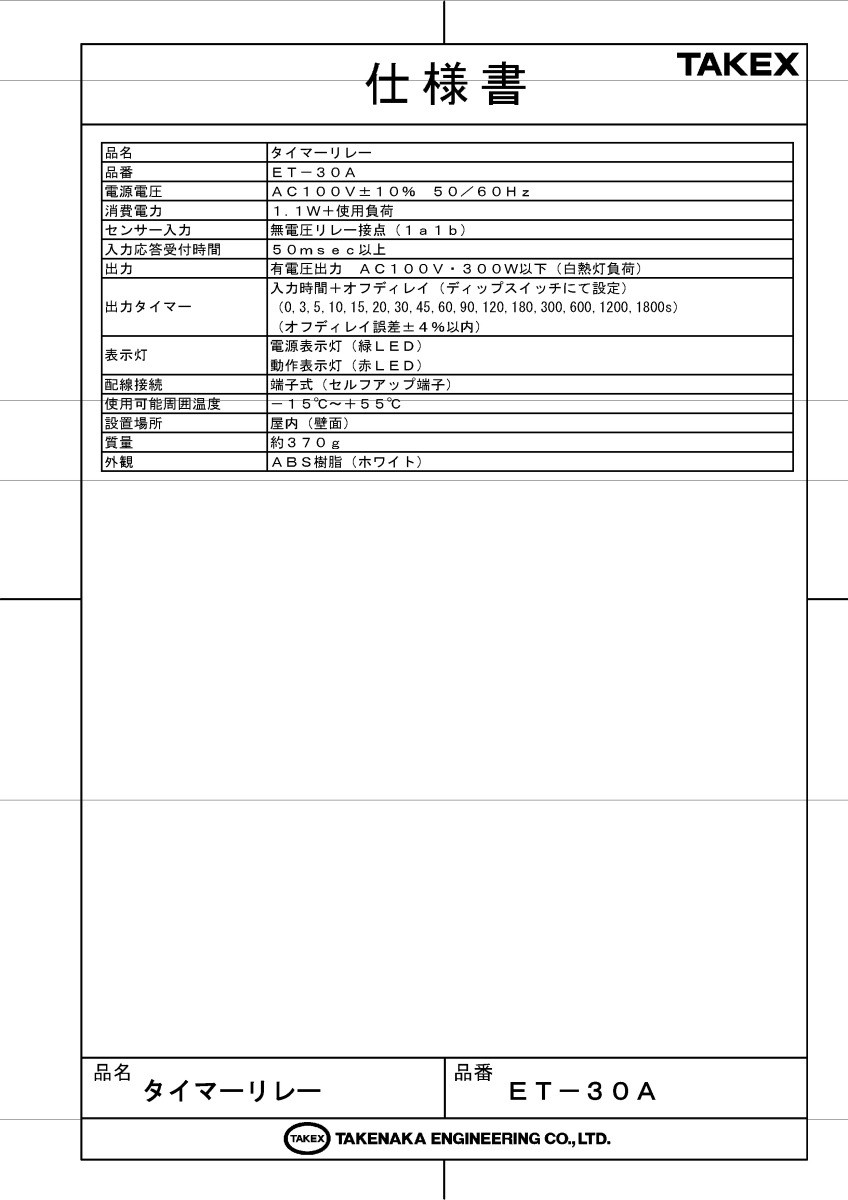

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 人がいる間だけ照明を点灯させる省エネ制御
  • センサー検知時に一定時間サイレンを鳴らす防犯威嚇
  • 自動ドアの検知信号に連動した補助タイマー運用
  • 退室後の消し忘れを防止する換気扇や空調の遅延停止

導入前に確認したいポイント

  • 電源としてAC100V（±10%）の供給が可能か
  • センサー出力が「無電圧接点」であるか
  • 制御する負荷がAC100V 300W（白熱灯基準）以下か
  • 設置場所は雨の当たらない屋内環境であるか

特長

約3秒から最大30分までの広範囲な時間制御

内部のディップスイッチ設定により、オフディレイ時間を0秒（テストモード）から1800秒（30分）まで16段階で精密に調整可能です。短い警告から長時間の照明維持まで、現場のニーズに合わせた柔軟な設定が行えます。

AC100V 300Wの強力な直接出力能力

AC100V・300W（白熱灯負荷）までの有電圧出力を備えています。中規模の照明器具や回転灯、音声報知器などを外部のリレーやコンタクタを介さず、本機からダイレクトに駆動できるため、施工コストの削減に寄与します。

動作状態をひと目で把握できるLED表示灯

本体正面に「電源表示灯（緑色）」と「動作表示灯（赤色）」を搭載。電源の供給状態と、現在の出力動作状況が視覚的に確認できるため、施工時の導通テストやメンテナンス時のトラブル切り分けが非常にスムーズです。

DIPスイッチによるデジタル時間設定

タイマーの設定はアナログボリュームではなく、DIPスイッチによるデジタル選択方式を採用しています。経年変化による設定のズレを最小限に抑え、誰が設定しても同じ秒数で動作する高い再現性を確保しています。

ノイズを排除する50msecの入力応答フィルタ

入力受付時間を50msec以上に規定することで、落雷等による瞬間的な誘導ノイズや、接点のチャタリングによる誤動作をハードウェアレベルでカット。確実な検知信号のみをトリガーとして動作する信頼設計です。

リトリガブル特性による「途切れない制御」

オフディレイカウント中（出力中）に再度センサー入力があった場合、タイマーは即座にリセットされ、再度フルカウントで再スタートします。これにより「エリアに人が居る間は決して消えない」という運用が可能です。

省スペースかつスマートなデザイン

奥行50.7mmのコンパクトな筐体は、壁面に設置しても圧迫感がありません。ABS樹脂（ホワイト）の清潔感ある外観は、オフィスや商業施設などのインテリアにも自然にマッチします。

選定時に評価したい強み

  • 確実な施工性： セルフアップ端子台により、配線作業のスピードと信頼性が向上しています。
  • 多彩な入力対応： 1a1b（N.O./N.C.両対応）入力により、あらゆるセンサーと連携可能です。
  • 長期安定性： 産業用タイマーとしての高い耐ノイズ性能と堅牢なリレー接点を採用しています。
  • フェイルセーフ： 内部回路の異常や断線を考慮した、プロ仕様の制御ロジックです。

配線・端子仕様

配線時は、端子台の番号と機能を正確に照合してください。特に未使用端子の処理（短絡板）は動作の根幹に関わります。

端子番号 名称 内容
1 - 2 電源入力 AC100V ±10% 50/60Hz（無極性）
3 - 4 有電圧出力 AC100V 300W以下（白熱灯負荷時）
5 接点入力 (N.C.) b接点入力。未使用時は必ず6番と短絡させてください。
6 接点入力 (COM) センサー入力の共通（コモン）端子。
7 接点入力 (N.O.) a接点入力。検知時にONになる一般的なセンサーを接続。

製品仕様

項目 内容
品名 / 品番 タイマーリレー / ET-30A
電源電圧 AC100V ±10% 50/60Hz
消費電力 1.1W ＋ 使用負荷の電力
センサー入力 無電圧リレー接点（a接点 / b接点）
入力応答受付時間 50msec以上
出力仕様 有電圧出力 AC100V・300W以下（白熱灯負荷）
出力タイマー動作 入力時間 ＋ オフディレイ（DIPスイッチ設定）
設定可能時間 0, 3, 5, 10, 15, 20, 30, 45, 60, 90, 120, 180, 300, 600, 1200, 1800秒
（オフディレイ誤差 ±4%以内）
表示灯 電源表示（緑色LED） / 動作表示（赤色LED）
配線接続方式 端子式（セルフアップ端子）
使用可能周囲温度 -15℃ 〜 +55℃（結露なきこと）
設置場所 屋内（壁面専用）
質量 約370g
外観 / 材質 ホワイト / ABS樹脂
外形寸法 H170 × W120 × D50.7 (mm)

FAQ

Q：オフディレイ動作とはどのような動きですか？ A：センサーが検知している間は出力をONにし続け、センサーが「非検知（OFF）」になった瞬間から設定されたタイマーのカウントダウンを開始し、時間が経過すると出力をOFFにする動作です。
Q：LED照明を直接接続して制御できますか？ A：可能ですが、LED照明は点灯時に大きな突入電流が発生するため、定格消費電力が低くても接点を傷める場合があります。多数のLEDを制御する場合は、外部のパワーリレー（マグネットコンタクタ）を介した制御を推奨します。
Q：センサーを繋いでいないのに出力が出っぱなしになります。 A：端子5(N.C.)と6(COM)の間の「短絡板」が外れていませんか？N.O.入力のみを使用する場合でも、5-6間が開放されていると「常に検知」と判断されます。必ず短絡させてください。
Q：タイマーカウント中に再度センサーが反応したらどうなりますか？ A：タイマーは即座にリセットされ、出力状態を維持します。再びセンサーが反応しなくなった時点から、改めて設定時間のカウントダウンがスタートします（リトリガブル機能）。
Q：屋外に設置することはできますか？ A：いいえ、本機は屋内専用です。屋外で使用する場合は、必ず防水・防塵性能のあるプルボックスやキャビネットの中に収納して設置してください。
Q：AC200Vの電源で使用できますか？ A：使用できません。本機の動作電源はAC100V（±10%）専用です。
Q：DIPスイッチの設定を変更しても反映されません。 A：設定の確実な反映のため、DIPスイッチの変更は必ず電源を切った状態で行ってください。また、スイッチが中途半端な位置になっていないか確認してください。
Q：センサー入力の配線距離に制限はありますか？ A：極端な長距離配線はノイズを拾う原因となります。数10mを超える場合は、シールド線を使用するか、ノイズ対策を検討してください。
Q：電源表示灯（緑）が点灯しません。 A：1-2番端子にAC100Vが届いているかテスター等で確認してください。電圧が正常なのに点灯しない場合は本体の故障が疑われます。
Q：設定できる最長時間は何分ですか？ A：最大で1800秒（30分）の設定が可能です。
