ラッチリレーユニット [RD-4]

ラッチリレーユニット [RD-4]

販売価格: 会員のみ販売

商品詳細

TAKEX 信号変換ユニット 磁気保持リレー セキュリティ周辺機器 屋内壁掛型

RD-4 ラッチリレーユニット

一時的な信号（ワンショット）を継続的な保持信号（ラッチ）に変換する高度なインターフェースユニットです。磁気保持型リレーを採用しており、信号入力が途絶えた後や万が一の停電時でも、直前の出力状態を物理的に維持し続ける卓越した信頼性を誇ります。

  • 型番： RD-4
  • 製品名： ラッチリレーユニット
  • 方式： 磁気保持型リレー方式（自己保持回路内蔵）
  • 主な用途： ワンショット入力の連続出力変換、警報保持、停電対策回路
  • 対応環境： 屋内専用（壁掛式・スイッチボックス対応）
  • 電源： DC12V（DC10.5V〜15V）

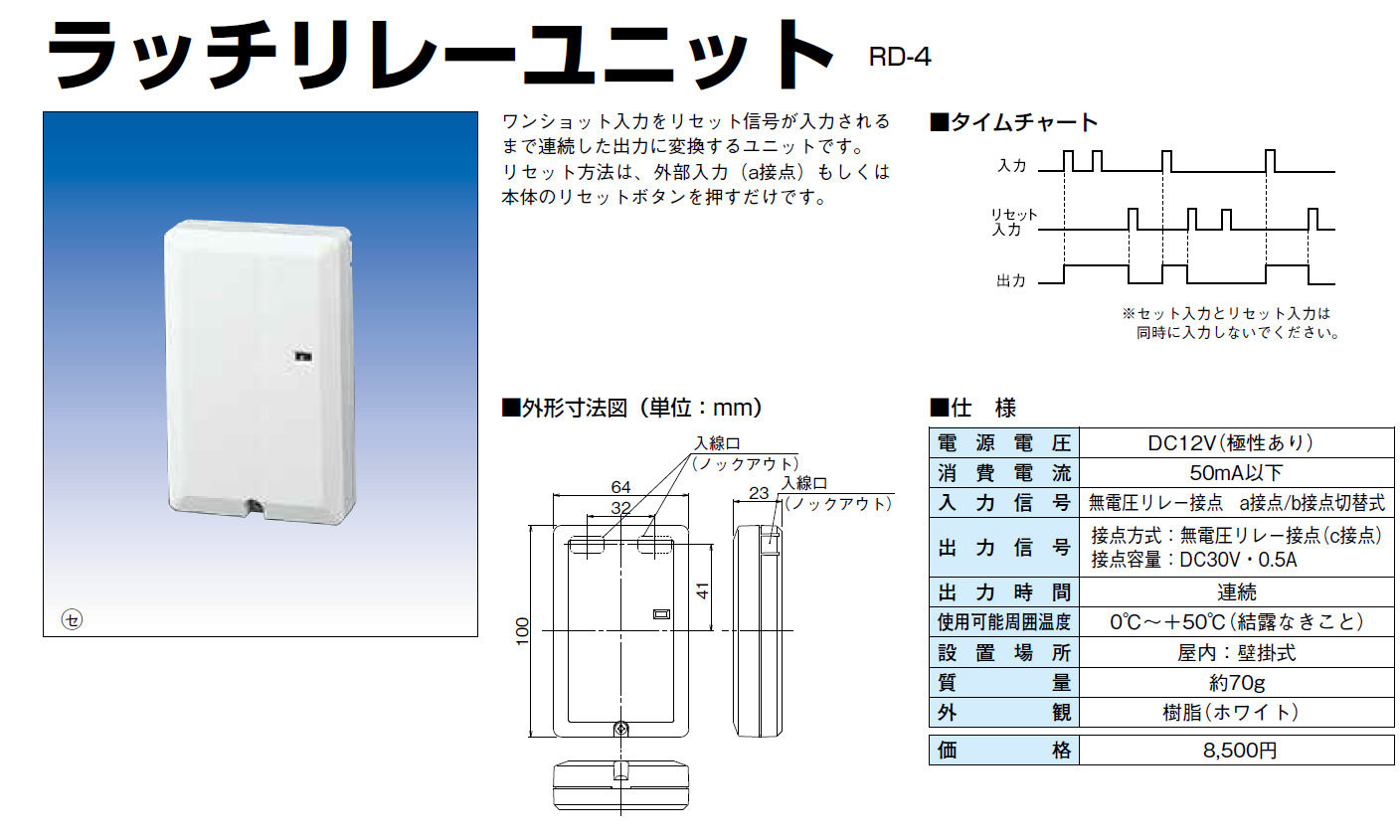

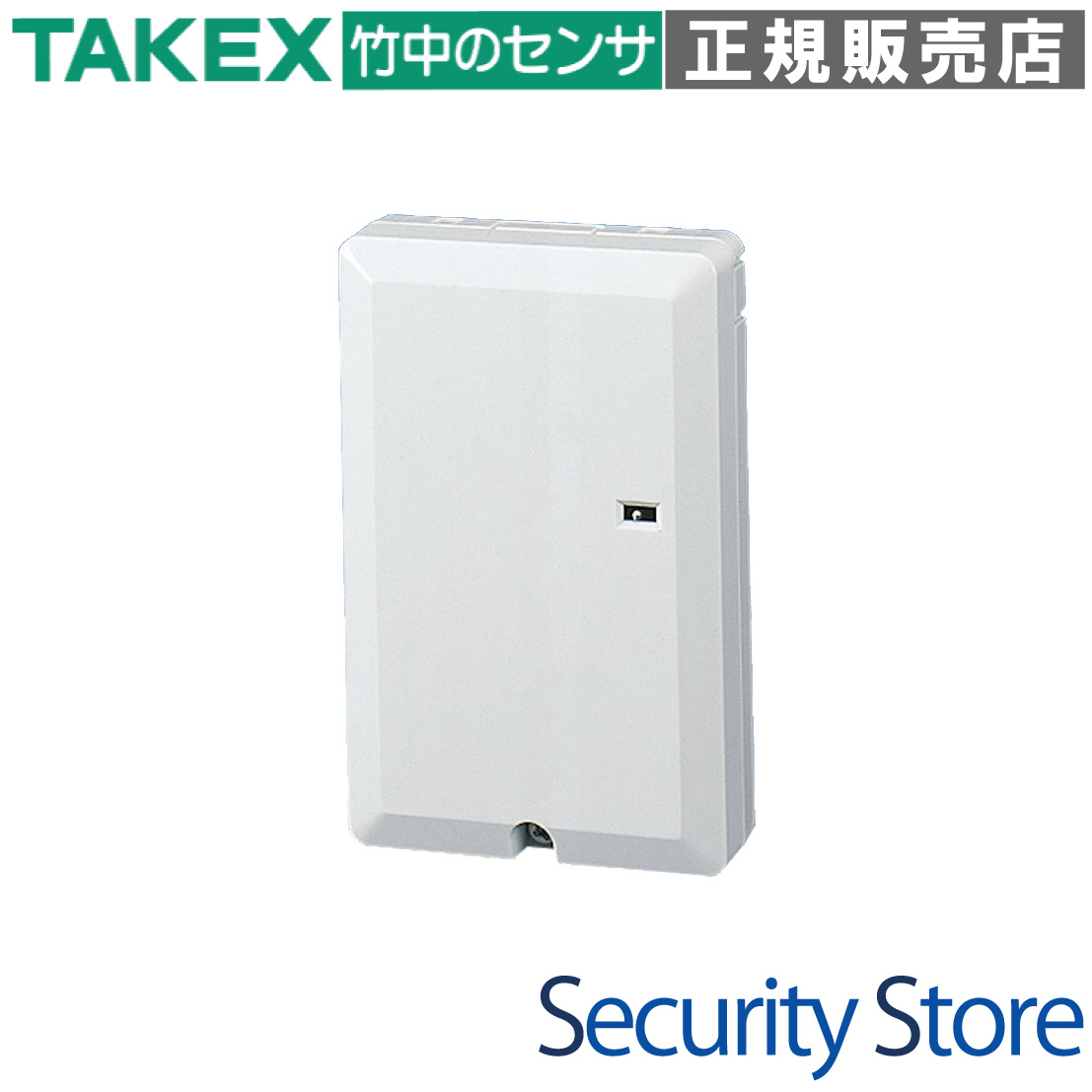

RD-4 ラッチリレーユニット 外観

資料ダウンロード

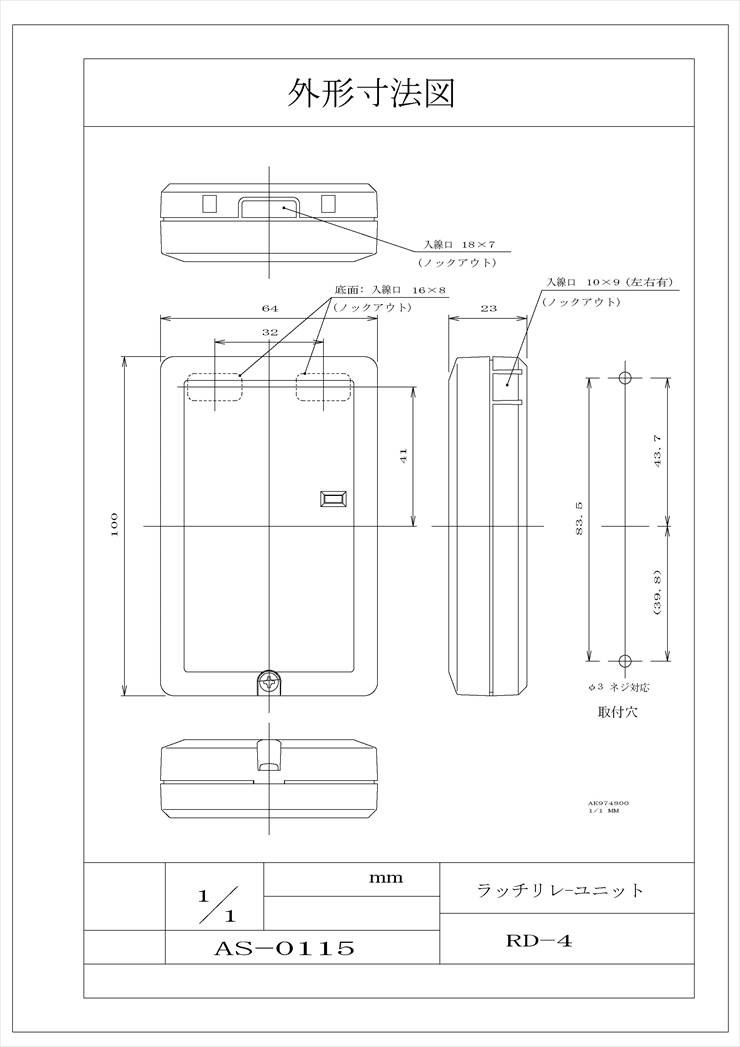

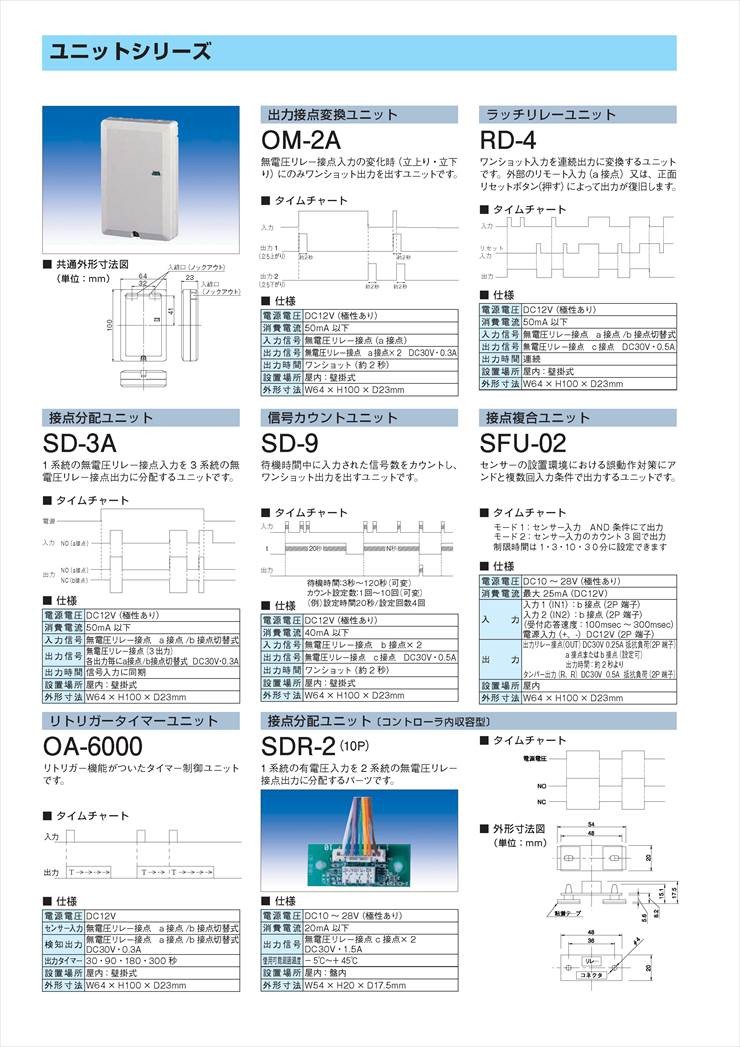

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • センサーの一時的な検知を連続警報にしたい
  • 電源遮断時も信号状態を物理的に残したい
  • 押しボタンのワンショット入力をラッチ化したい
  • 複数のセキュリティ機器を連動させる中間回路

導入前に確認したいポイント

  • DC12Vの安定した電源供給が可能か
  • 設置場所は結露のない屋内環境か
  • 出力接点容量がDC30V・0.5A以下か
  • リセット信号を送るための配線経路の有無

特長

磁気保持型リレー（ラッチングリレー）の採用

本機は磁気保持型リレーを採用しており、一度切り替わった接点を物理的にロックします。一般的なリレーとは異なり、通電を続けなくても状態を維持できるため、長時間の保持でも安定した動作を実現します。

停電時でも状態を保持するメモリー機能

磁気によって接点を保持しているため、本体への供給電源が完全に遮断された場合でも、最後に設定された出力状態（セットまたはリセット）を物理的に保持し続けます。電源復旧後も停電前の状態を確実に継続できるため、重要設備の監視に最適です。

無電圧a接点/b接点 両入力への柔軟な対応

入力端子は、ジャンパーピンの切り替えにより「a接点（常時開）」と「b接点（常時閉）」のどちらにも設定可能です。使用するセンサーや押しボタンの仕様に合わせて、現場で即座にロジックを変更できます。

電気・物理の二重系リセット手段

信号の復旧（リセット）は、外部からのリセット入力（a接点）に加え、本体内部に実装されたリセットスイッチでも行えます。システム側からの自動復旧だけでなく、メンテナンス時の手動操作も容易です。

動作状態を一目で判別できるステータスLED

ユニット下部中央にLEDインジケーターを装備。リセット状態（待機時）は緑色、セット状態（保持時）は赤色に点灯します。現場でのトラブルシューティングや動作確認を迅速化します。

徹底した低消費電力設計

動作時の消費電流は最大でも50mA以下に抑えられています。電源容量に制約のある現場や、バッテリー駆動のバックアップシステムへの組み込みにおいても、システム全体の負荷を最小限に留めます。

施工性を考慮したコンパクトな筐体設計

W64×H100×D23mmの薄型コンパクト設計により、狭いスペースやスイッチボックス内への設置にも対応。背面と側面に配線引き込み用のノックアウトを備えており、スマートな配線が可能です。

多様なシステムインターフェースとして機能

無電圧c接点出力を備えており、他機器の警報入力やリレーの橋渡し役として幅広く活用できます。シンプルながらも確実な信号変換を提供し、セキュリティシステムの設計自由度を高めます。

選定時に評価したい強み

  • 高い信頼性： 停電時でも情報を失わない物理的なメモリー保持機能。
  • 柔軟な設定： 入力極性をジャンパー1つで切り替え可能、多様なセンサーに対応。
  • 低負荷運用： 50mA以下の低消費電流で、既設システムへの追加が容易。
  • 施工重視： 取付ピッチ83.5mmのJIS規格ボックス対応、容易な配線設計。

施工・設置ガイド

屋内壁面への垂直取り付けを推奨します。付属のベースをφ3ネジ等で固定し、端子台へ配線を行ってください。

ステータスLEDの挙動

LED表示 ユニットの状態 出力端子（NC-COM間）
緑色点灯 リセット状態（待機） 導通
赤色点灯 セット状態（保持） 開放
消灯 電源未供給または故障 （電源遮断前の状態を維持）

端子配列と機能

端子番号 記号 内容
1 - 2 + / - 電源入力 DC12V（極性あり）
3 - 4 IN 信号入力（無電圧a接点/b接点切替）
5 - 6 RES リセット入力（無電圧a接点）
7 - 8 - 9 NC-COM-NO 信号出力（無電圧c接点）

製品仕様

項目 内容
品名 ラッチリレーユニット
品番 RD-4
電源電圧 DC12V（極性あり） / 許容範囲：DC10.5V〜15V
消費電流 50mA以下（待機・セット時共通）
入力信号 無電圧接点入力（a接点／b接点切替式）
出力信号 無電圧c接点（1c）
接点容量 DC30V・0.5A（抵抗負荷）
出力時間 連続（リセットされるまで保持）
リセット入力 無電圧a接点入力 または 本体リセットスイッチ
使用可能周囲温度 0℃ 〜 50℃（結露なきこと）
設置場所 屋内：壁掛式
外形寸法 W64 × H100 × D23 mm
質量 約70g
外観材質 樹脂（ホワイト）

FAQ

Q：停電が発生した場合、保持していた出力状態はどうなりますか？ A：磁気保持型リレーを採用しているため、電源が切れても接点の物理的状態は維持されます。電源復旧後、停電直前の状態（セットまたはリセット）から動作を再開します。
Q：入力端子に接続する機器は、a接点とb接点のどちらが良いですか？ A：どちらでも対応可能です。内部のジャンパーピン（JP1）を設定することで、どちらの接点方式でも正常にセット動作を行わせることができます。
Q：リセット入力を入れっぱなしにしても大丈夫ですか？ A：リセット入力はワンショット信号を推奨しています。5秒以上の長時間の入力継続は、内部回路の発熱や劣化を招く恐れがあるため避けてください。
Q：AC100Vの照明を直接駆動できますか？ A：いいえ、できません。本機の接点容量はDC30V・0.5Aまでです。AC100V機器や大電流を制御する場合は、別途パワーリレーを間に挟んで使用してください。
Q：LEDが全く点灯しないのですが。 A：電源入力（1番・2番端子）にDC12Vが正しく供給されているか確認してください。極性（プラス・マイナス）が逆になっている場合も点灯しません。
Q：セット信号とリセット信号が同時に同時に入力されたらどうなりますか？ A：回路に負荷がかかり動作が不安定になる原因となるため、同時入力は避けるようなシステム設計を行ってください。
Q：スイッチボックスへの取り付けは可能ですか？ A：はい、取付ピッチは83.5mmとなっており、標準的なスイッチボックス等への取り付けに対応しています。
Q：屋外で使用することはできますか？ A：いいえ。本機は屋内専用仕様です。水滴のかかる場所や湿度の高い場所、屋外への設置は故障の原因となりますので避けてください。
Q：推奨される配線の太さを教えてください。 A：0.5mm2〜1.25mm2（AWG20〜16相当）の単線または撚り線の使用を推奨します。
Q：セット信号が入ってもLEDが赤に切り替わりません。 A：内部のジャンパーピン設定が、接続している機器の接点構成（a接点/b接点）と一致しているか、再度ご確認ください。
