竹中エンジニアリング（TAKEX）自動ドア用防護柵 JIS A 4722準拠安全対策

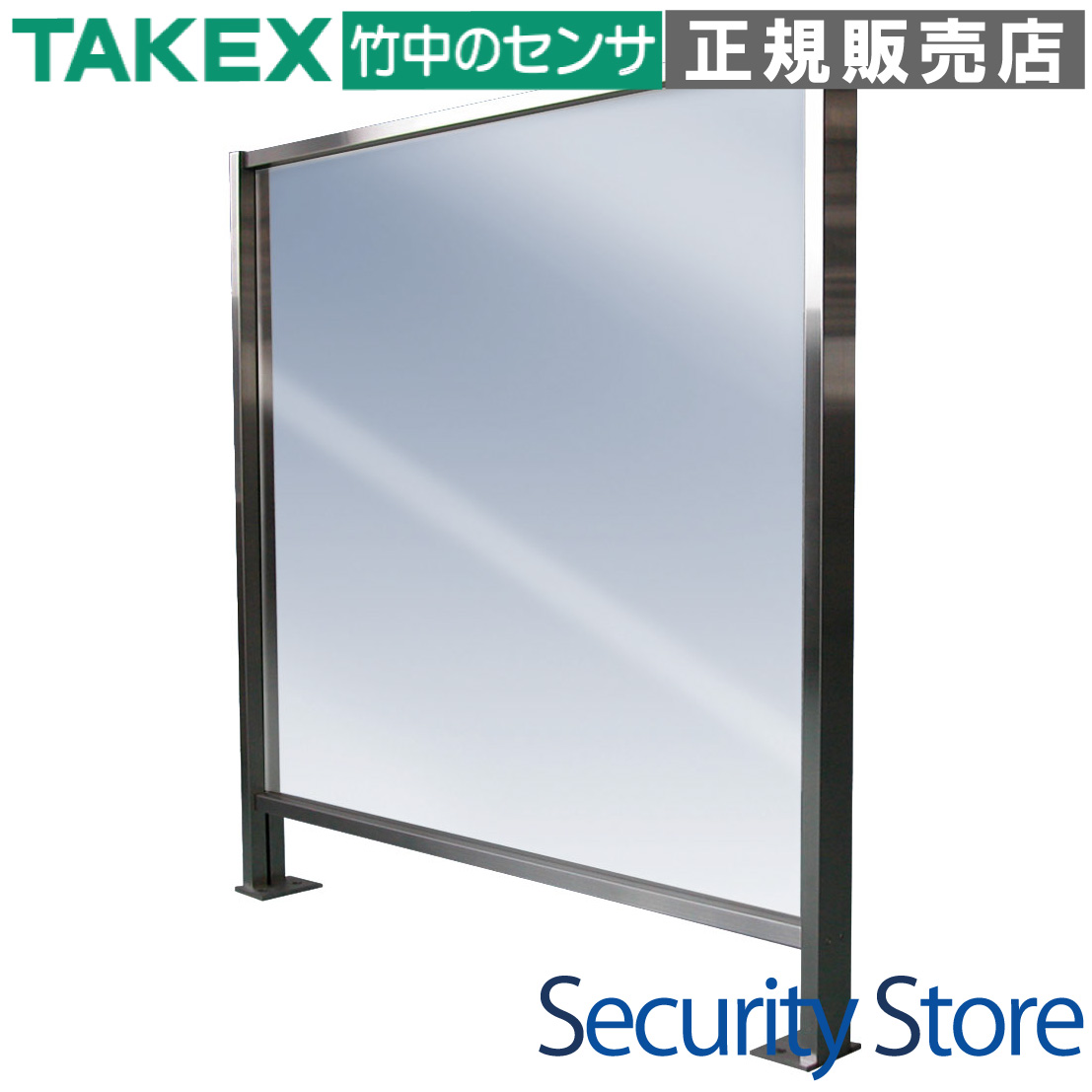

DGS-800 自動ドア用防護柵幅800mm

自動ドアの開動作時に発生する戸袋付近での挟まれ・衝突事故を物理的に防止する専用防護柵です。 JIS規格に準拠した高さ900mm設計と、ステンレスヘアライン仕上げの高級感あるデザインを両立しており、公共施設や商業施設のエントランスに最適です。

型番： DGS-800
製品名： 自動ドア用防護柵幅800mm
方式 / カテゴリ： 物理防護柵 / 自動ドア安全設備
主な用途： 戸袋・袖壁（FIX）付近の引き込まれ防止、歩行者動線案内
設置場所： 屋内自動ドア周辺（床面アンカー固定）
フレーム仕様： ステンレス（SUS304 1.5t）ヘアライン仕上げ

資料ダウンロード

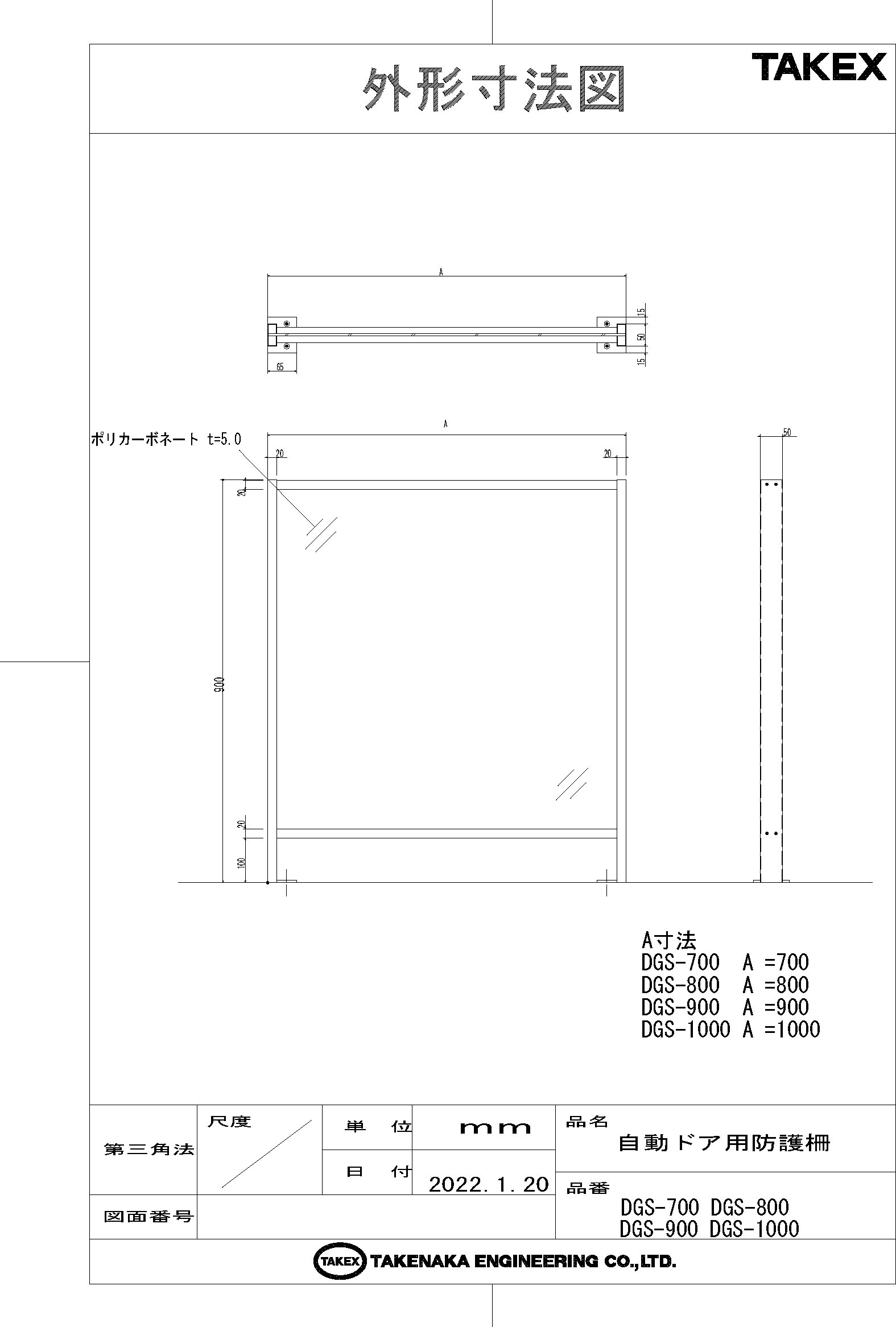

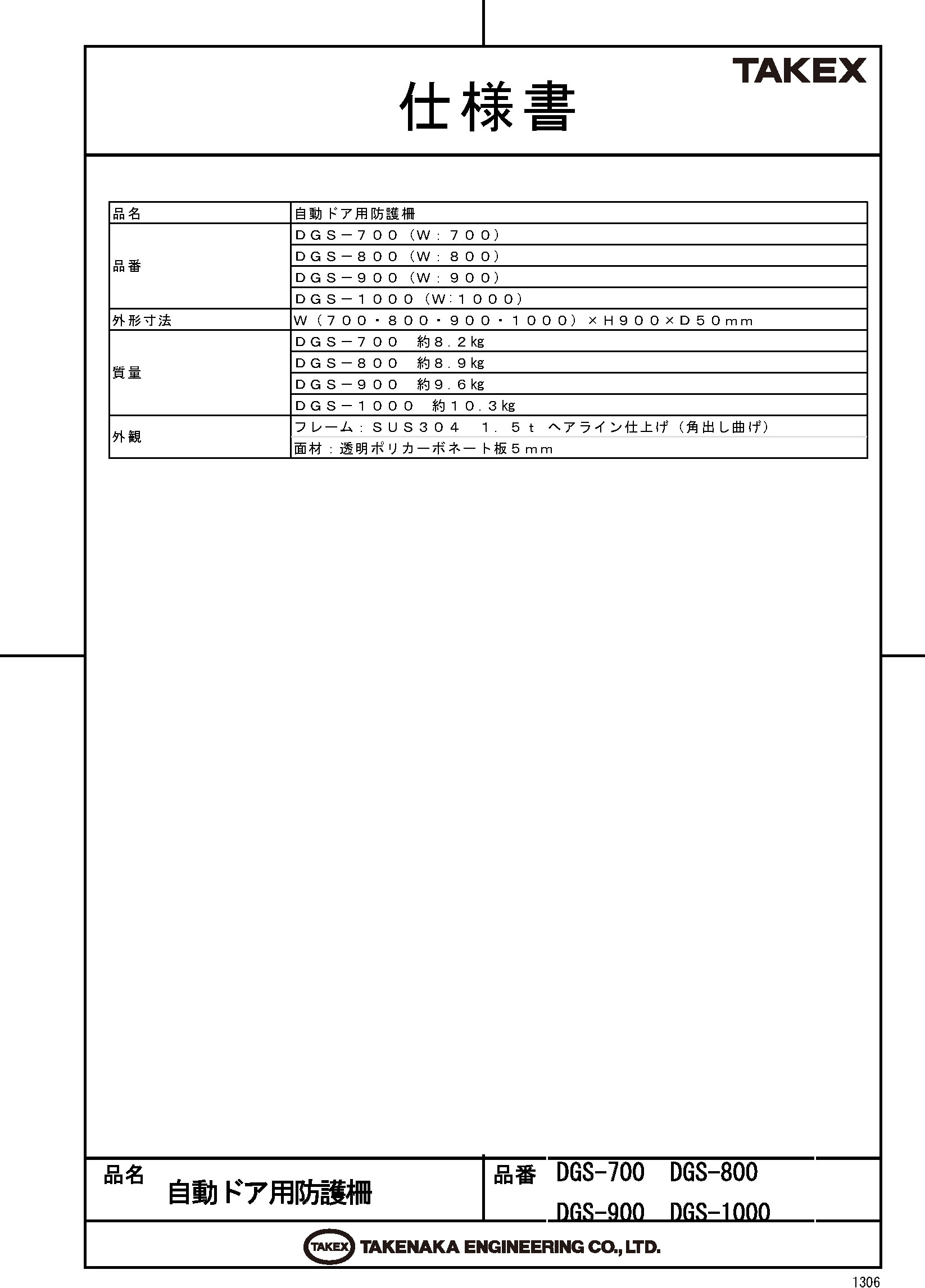

仕様書（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

商業施設・店舗の自動ドア安全対策
病院・福祉施設での転倒・接触防止
オフィスビル等のJIS A 4722準拠化
子どもの引き込まれ事故防止対策

導入前に確認したいポイント

床面の材質（アンカーボルト固定が可能か）
設置予定箇所の有効幅（本品は800mm）
自動ドアの可動域と防護柵のクリアランス
周囲の歩行者動線を妨げないか

特長

JIS A 4722準拠の安全設計

歩行者用自動ドアの安全規格である「JIS A 4722」の推奨条件を満たす、高さ900mm固定の設計です。自動ドアの戸尻（戸袋）側での「引き込まれ」や「挟まれ」などの重大事故を未然に防ぎ、施設の安全性を向上させます。

高品質なステンレスフレーム採用

フレームの材質には厚さ1.5mmのステンレス（SUS304）を採用しています。ヘアライン仕上げ（角出し曲げ）により、耐久性・耐食性に優れるだけでなく、意匠性の高いシャープな外観を実現しており、建物のエントランスデザインを損ないません。

高強度ポリカーボネート面材

防護柵のパネル部分には、厚さ5mmの透明ポリカーボネート板を採用しています。ガラスと比較して圧倒的な耐衝撃性を持ち、万が一の衝突時にも割れにくいため、歩行者の多い環境でも安心して使用可能です。

施工の簡素化を実現する「完成品出荷」

本製品は工場で組み立てられた「組み立て完成品」の状態で納品されます。現場での複雑な組み立て作業が一切不要なため、施工時間を大幅に短縮でき、導入コストの低減にも貢献します。

強固なアンカー固定方式

床面に対してアンカーボルトで直接固定する方式を採用しています。日常的な寄りかかりや軽い衝撃に対してもびくともしない安定性を確保しており、長期にわたり確実な防護機能を発揮します。

豊富なサイズバリエーション

本モデル（幅800mm）のほか、設置スペースに合わせて選択可能な700mm、900mm、1000mmの計4機種をラインナップ。現場の自動ドア寸法やFIX窓の幅に合わせて最適なサイズを選定いただけます。

    選定時に評価したい強み
    確かな安全性： 9歳以下の子どもに多い「引き込まれ」事故を物理的に遮断します。
優れた視認性： 透明なパネルにより柵の向こう側の見通しが良く、圧迫感を与えません。
施工業者に優しい： 届いてすぐにアンカー固定するだけの完成品仕様。
高耐久仕様： ステンレスとポリカーボネートの組み合わせで、長期間美観を維持します。



施工・設置ガイド

設置の際は、自動ドアの開閉動作を妨げないよう適切なクリアランスを確保してください。床面はアンカーボルトの定着が可能なコンクリート等の下地が必要です。

確認項目	この製品での考え方
設置高さ	JIS規格推奨の900mmを確保しており、安全基準を満たします。
清掃・メンテ	ステンレスとポリカーボネートのため、水拭き等で容易に清掃可能です。
設置方法	床面へのアンカーボルト固定（Lアングル支持等）により強固に設置。

製品仕様

項目	内容
品名	自動ドア用防護柵
品番	DGS-800
外形寸法	W800 × H900 × D50mm
質量	約8.9kg
フレーム外観	SUS304 1.5t ヘアライン仕上げ（角出し曲げ）
面材仕様	透明ポリカーボネート板 5mm厚
出荷形態	組み立て済完成品
シリーズ展開	DGS-700 / DGS-800 / DGS-900 / DGS-1000

FAQ

Q：DGS-800はどのような場所に設置すべきですか？ A：主に自動ドアの戸袋付近や、ドアが開く方向に位置するFIX窓（袖壁）の前に設置します。これにより、ドアが開く際に歩行者が戸袋スペースに立ち入り、ドアと壁の間に挟まれる事故を防ぎます。

Q：JIS A 4722に対応していますか？ A：はい、本製品の高さは900mmとなっており、JIS A 4722（歩行者用自動ドアセット－安全性）で推奨されている防護柵の高さ基準を満たしています。

Q：現場でパネルをはめ込むなどの組み立て作業はありますか？ A：いいえ、本製品は「組み立て済完成品」として出荷されるため、届いた状態のまま床面に固定するだけで設置が完了します。

Q：ポリカーボネート製のパネルは割れやすくないですか？ A：厚さ5mmのポリカーボネートを採用しており、一般的なガラスに比べて格段に高い耐衝撃性を持っています。人やカートが衝突しても容易に割れることはありません。

Q：ステンレスの「ヘアライン仕上げ」とはどのような見た目ですか？ A：金属の表面に細かな単一方向の筋を入れた仕上げで、光沢を抑えた落ち着いた金属の質感が得られます。指紋が目立ちにくく、エントランスに高級感を与えます。

Q：屋外で使用することは可能ですか？ A：基本的には屋内または雨が直接かからない軒下などでの使用を想定しています。ステンレス製ですが、塩害地域や過酷な環境下では腐食の原因となる可能性があるためご注意ください。

Q：固定用のアンカーボルトは付属していますか？ A：標準構成ではアンカーボルトは現場の床材（コンクリート、タイル等）に合わせて別途ご用意いただく必要があります。施工業者様にご確認ください。

Q：掃除をする際の注意点はありますか？ A：ポリカーボネート面は研磨剤入りの洗剤や硬い布でこすると傷がつく場合があります。柔らかい布と中性洗剤を使用して清掃してください。

Q：幅の異なるラインナップはありますか？ A：はい、700mm、800mm、900mm、1000mmの4つの幅サイズをご用意しております。設置環境のスペースに合わせてお選びいただけます。

Q：1台あたりの重量はどのくらいですか？ A：DGS-800（幅800mmモデル）は約8.9kgです。ステンレスフレームと厚手のパネルを使用しているため、しっかりとした重量感があります。
