TAKEX AHD 3.0 5メガピクセルワンケーブル(重畳方式) IP66屋外対応

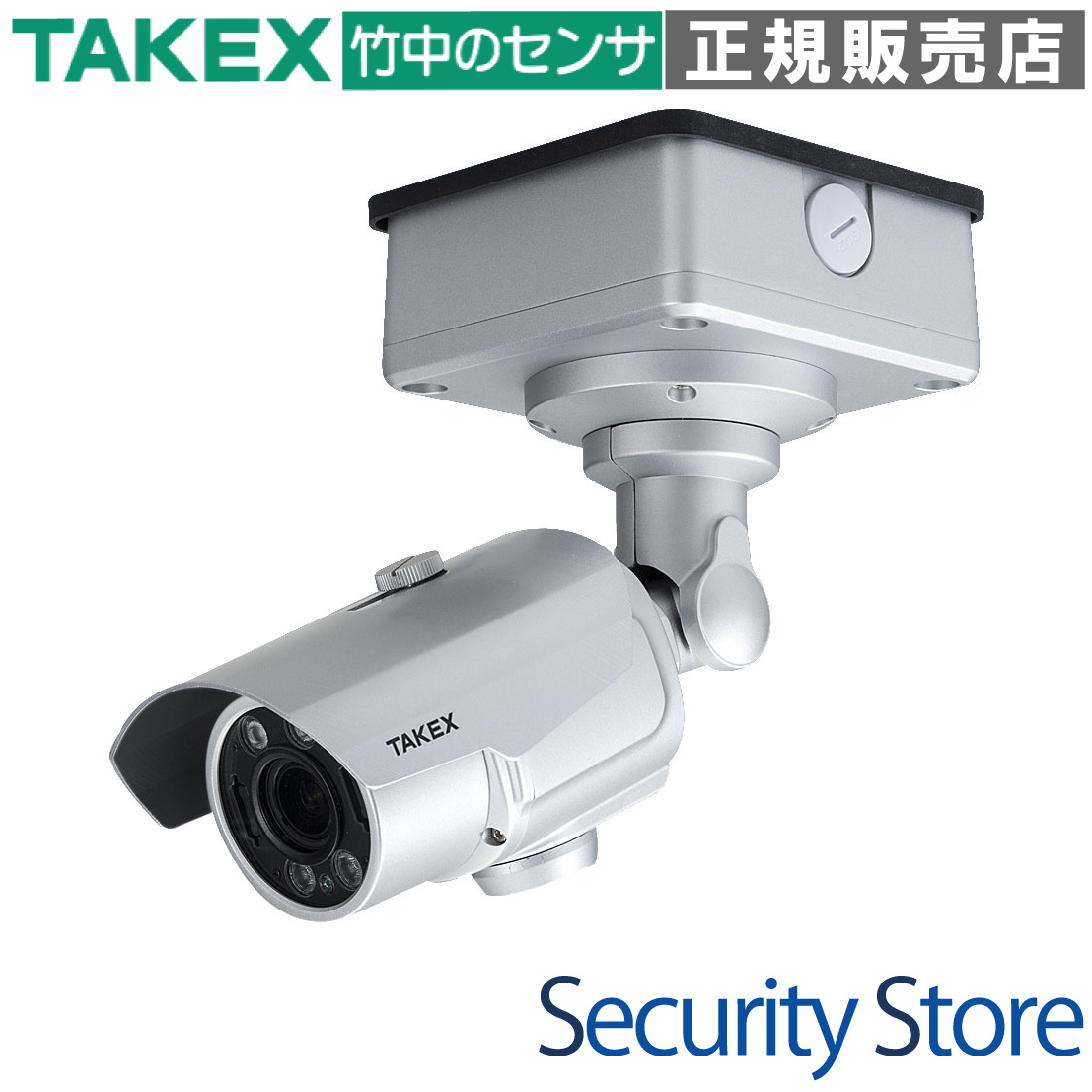

VHC-IR970AH ワンケーブル5メガAHDハウジング型デイナイトカメラ

同軸ケーブル1本で電源供給と500万画素の超高精細映像伝送を実現。SONY STARVIS 2センサーと電動バリフォーカルレンズを搭載した、屋外設置対応のハイエンドAHD防犯カメラです。

型番： VHC-IR970AH
解像度： 5M(2592×1944) / 4M / 2M 選択可能
給電方式： 専用電源重畳（ワンケーブル）または DC12V（電源分離）
レンズ： 2.7mm〜12mm（電動ズーム・オートフォーカス対応）
保護等級： IP66（防塵・防水）
夜間性能： 赤外線LED搭載（最大照射45m）/ デイナイト切替

資料ダウンロード

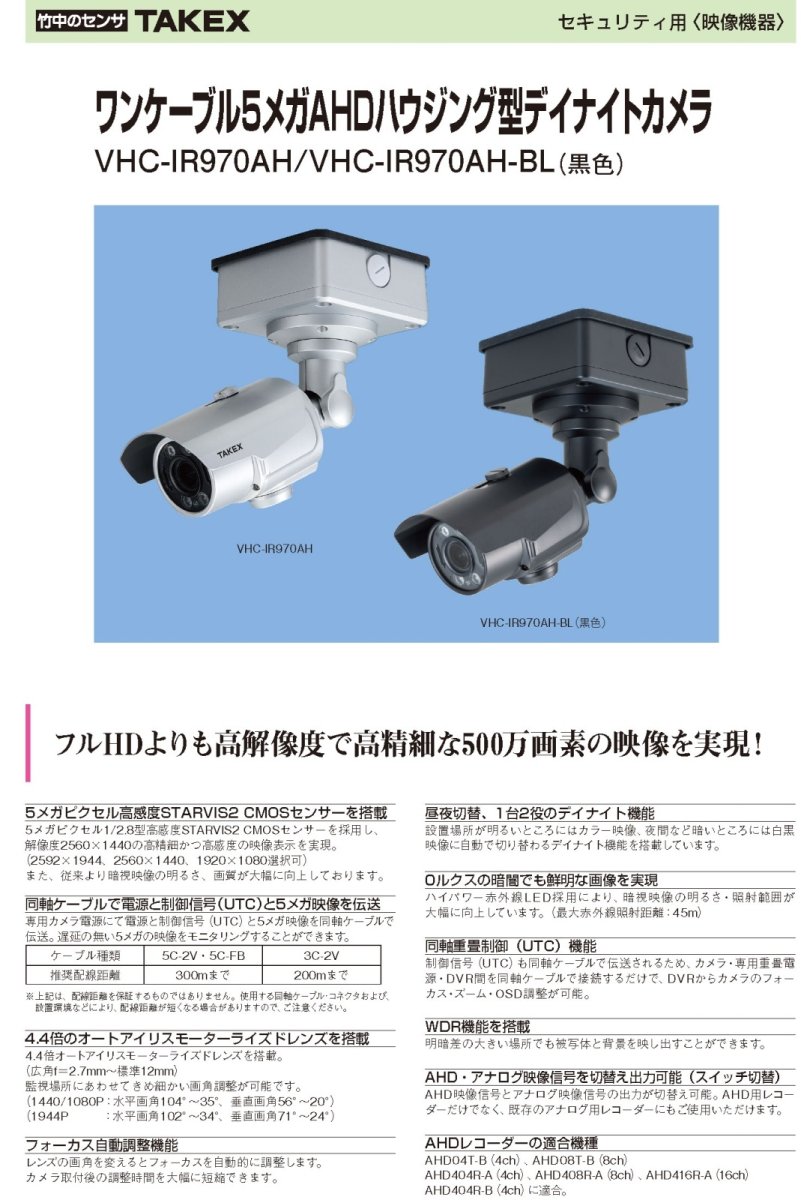

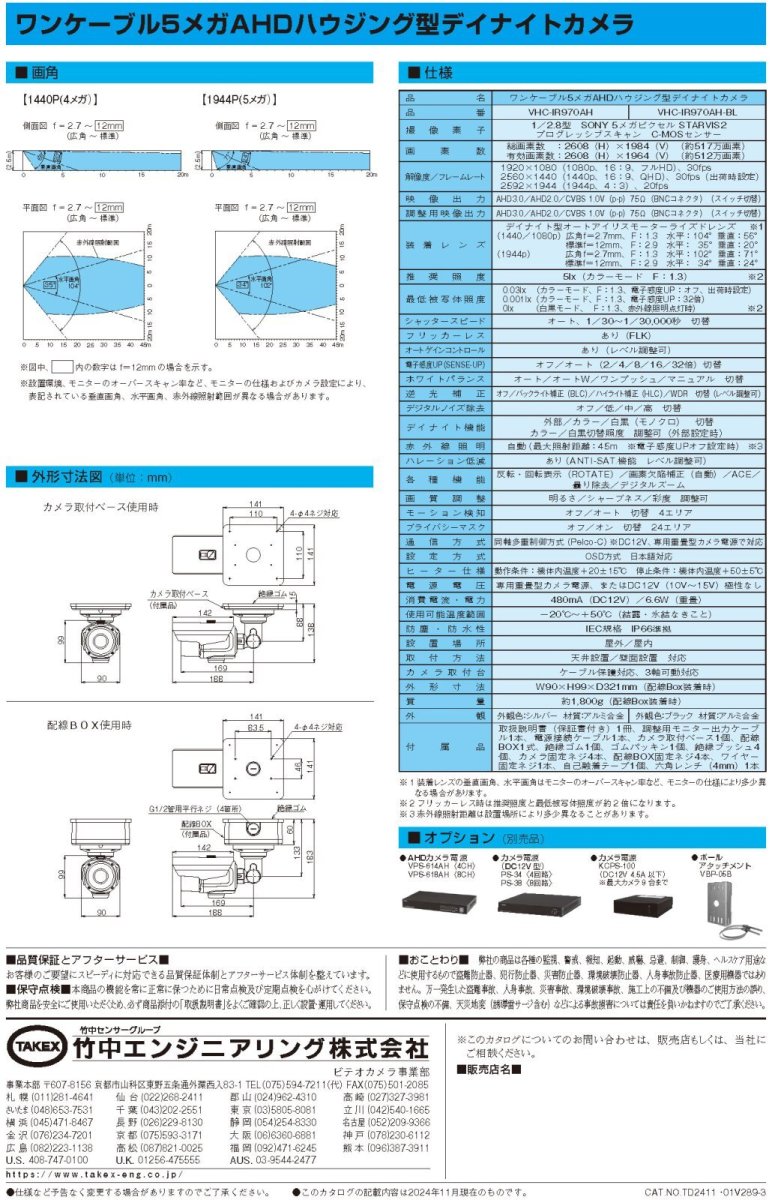

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

既存の同軸配線を活かした高画質化改修
駐車場や工場外周など広範囲の屋外監視
夜間0ルクス環境での暗視証拠撮影
高所設置など調整が困難な場所の施工
寒冷地での結露・氷結対策が必要な場所

導入前に確認したいポイント

5M/4M対応のAHDレコーダーが必要か確認
同軸ケーブルの種類（3C-2V / 5C-2V）と距離
ワンケーブル電源ユニットの接続有無
赤外線反射を防ぐため前方1m以内に障害物がないか
絶縁ゴム・ブッシュによる電気的絶縁の実施

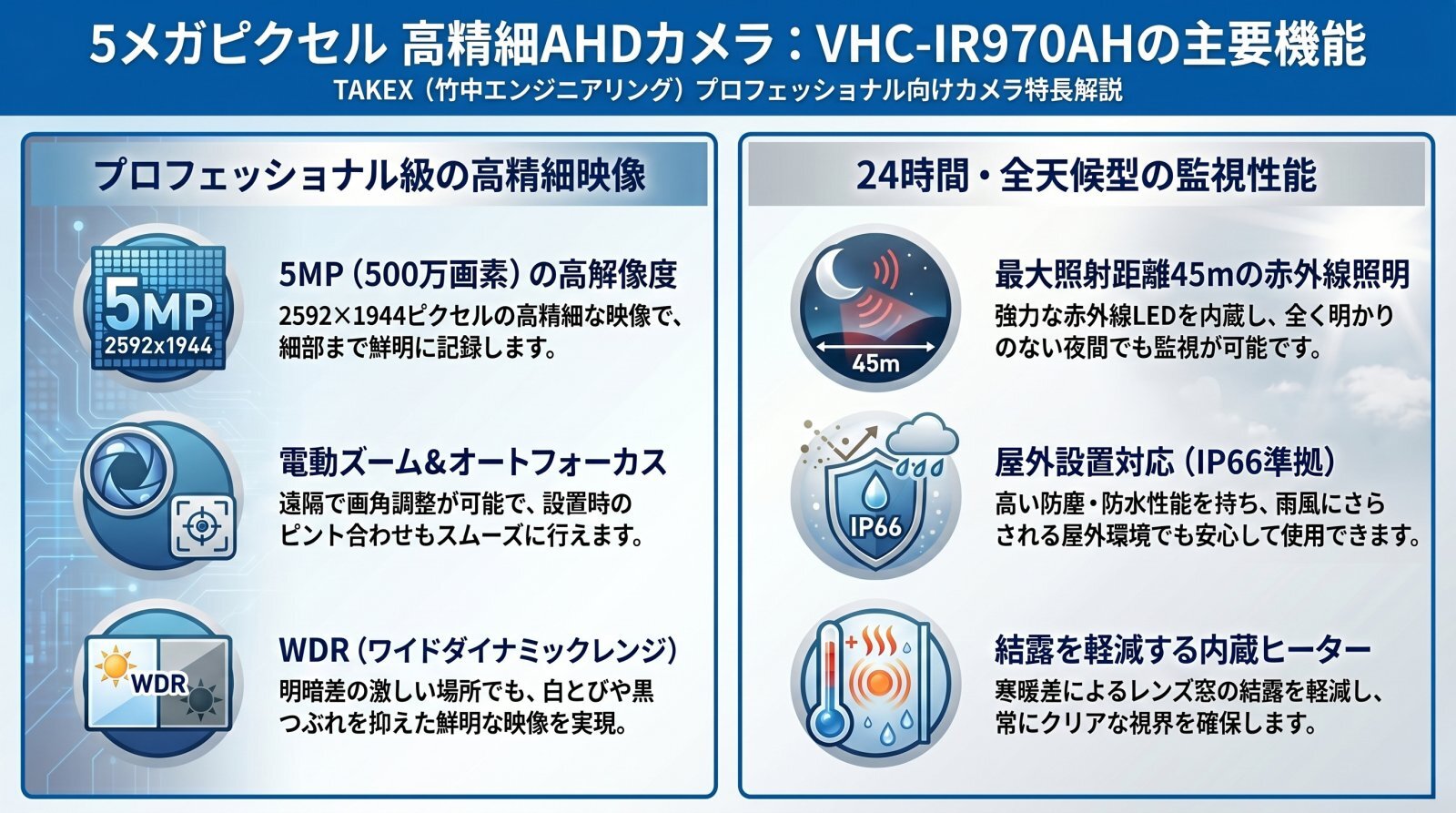

特長

5メガピクセル SONY STARVIS 2 センサー搭載

1/2.8型高感度STARVIS 2 CMOSセンサーを採用し、最大2592×1944ピクセルの超高精細映像を実現。従来のフルHDを大きく上回る情報量により、顔の判別やナンバープレートの視認性を飛躍的に高めています。暗視映像の明るさと画質も大幅に向上しています。

同軸ケーブル1本のスマート施工（重畳制御）

専用のカメラ電源ユニットを使用することで、同軸ケーブル1本で映像・電源・制御信号（UTC）を伝送可能。配線工事の簡略化とコストダウンを両立します。最大配線距離は5C-2V使用時で450mまで対応しており、広大な敷地でも安定した伝送が可能です。

4.4倍電動モーターライズドレンズ

広角2.7mmから望遠12mmまでの電動バリフォーカルレンズを搭載。カメラ底部のボタンやレコーダーからの遠隔操作でズーム・フォーカス調整が可能です。設置後の微調整を地上から行えるため、メンテナンス工数を劇的に削減できます。

130dB以上のワイドダイナミックレンジ（WDR）

明暗差の激しい建物の出入り口や、西日の当たる環境でも被写体の白とびや黒つぶれを抑えます。ピクセル単位での合成処理により、背景と人物の両方を鮮明に捉えることが可能です。

ANTI-SAT. 機能による白とび低減

夜間、赤外線照射時に被写体がカメラに近づきすぎると発生する「白とび（ハレーション）」を自動で抑制します。アンチサチュレーション機能により、近距離にいる人物の顔もしっかりと確認できる最適な露出に調整されます。

IP66準拠の耐環境設計と内蔵ヒーター

粉塵の侵入を完全に防ぎ、あらゆる方向からの強い噴流水に耐えるIP66防水・防塵仕様。さらに、機内温度20℃以下で稼働するヒーターを標準装備しており、冬場の寒冷地におけるレンズ面の結露や氷結を防止し、通年でクリアな視界を確保します。

同軸重畳制御（UTC）による遠隔OSD操作

制御信号を同軸ケーブルに重畳させることで、レコーダー側からカメラの設定メニュー（OSD）を操作可能。フォーカス、シャッタースピード、逆光補正などの詳細な画質調整をモニターを見ながら手元で完結できます。

AHD/アナログ（CVBS）切替出力

本体底部のスイッチにより、AHD信号と従来のアナログ（CVBS）信号を切り替えて出力できます。最新のAHDレコーダーだけでなく、既存のアナログシステムへの暫定的な接続や、現場でのテスト用モニター接続にも柔軟に対応します。

3D-DNR（三次元デジタルノイズリダクション）

時間軸を利用した高度なフレーム間ノイズ除去により、低照度環境下で発生しやすいザラつき（砂嵐状ノイズ）を効果的に排除。夜間でもシャープで圧縮効率の良い映像を提供します。

2WAY電源対応（重畳 / DC12V）

専用重畳型電源によるワンケーブル運用だけでなく、DC12V（電源分離方式）による駆動にも対応。現場のインフラ状況や配線距離、コストに合わせて最適な給電方式を選択可能です。

    選定時に評価したい強み
    圧倒的高画質： 5MP解像度とSTARVIS 2センサーによる最高クラスの低照度性能。
施工性の高さ： 電動レンズとUTC機能により、1人での画角調整が極めて容易。
高い信頼性： 日本メーカーによる設計と、過酷な環境に耐えるIP66＋ヒーター装備。
柔軟な互換性： 5M/4M/2M/アナログまで出力切替可能で、多種多様なレコーダーに適合。



配線・伝送距離仕様

使用する同軸ケーブルの種類により、最大伝送距離が異なります。高精細映像を維持するため、推奨距離内での施工を推奨します。

ケーブル種類	推奨配線距離（高画質維持）	最大延長距離（限界値）
3C-2V	200m まで	250m まで（電源重畳時）
5C-2V / 5C-FB	300m まで	450m まで（電源重畳時）

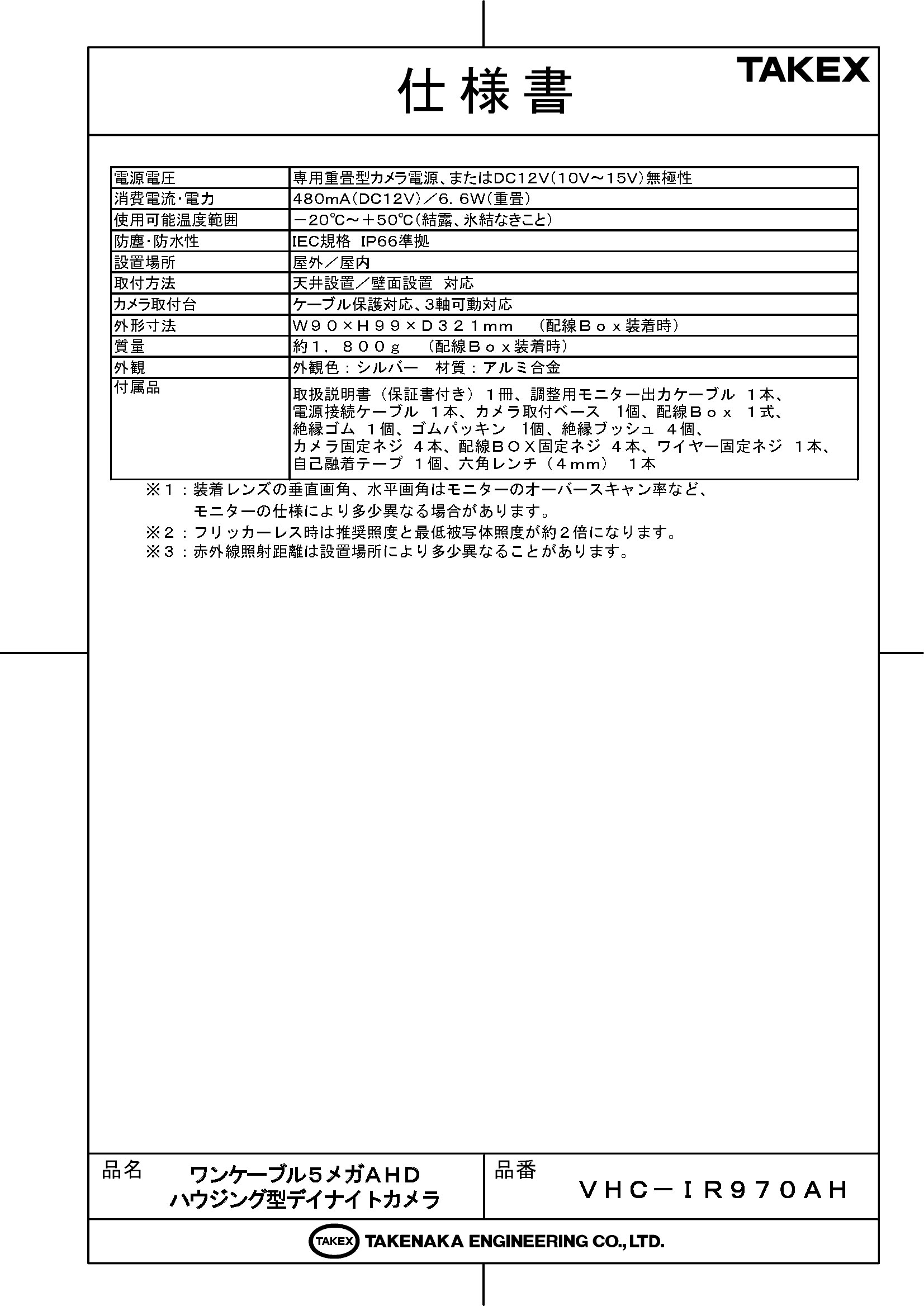

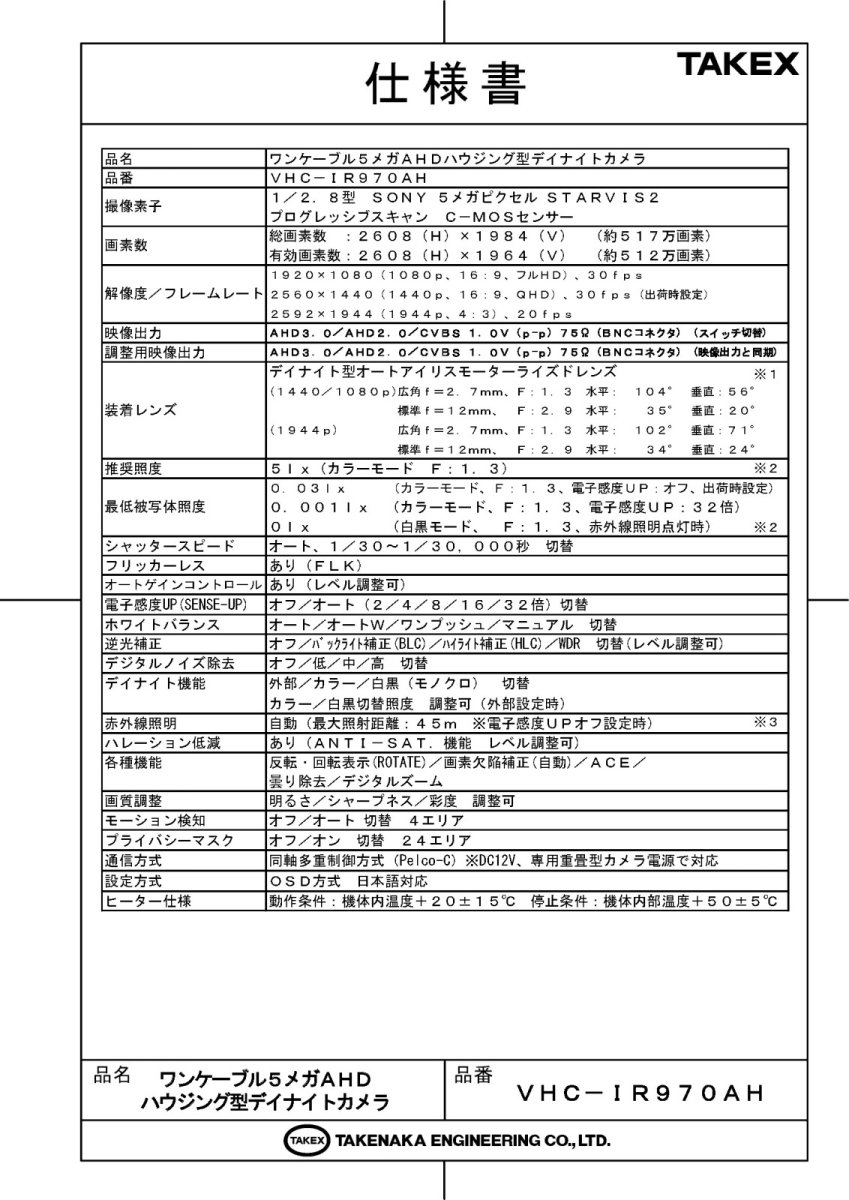

製品仕様

項目	内容
撮像素子	1／2.8型 SONY 5メガピクセル STARVIS 2 プログレッシブスキャン C-MOSセンサー
有効画素数	2608 (H) × 1964 (V)（約512万画素）
解像度／フレームレート	1920×1080 (30fps) / 2560×1440 (30fps) / 2592×1944 (20fps)
映像出力	AHD3.0／AHD2.0／CVBS 1.0V (p-p) 75Ω (BNCコネクタ) (スイッチ切替)
調整用映像出力	AHD3.0／AHD2.0／CVBS 1.0V (p-p) 75Ω (映像出力と同期)
装着レンズ	電動バリフォーカルレンズ f＝2.7mm〜12mm, F：1.3〜2.9
水平画角	104°〜35° (1440p時) / 102°〜34° (1944p時)
最低被写体照度	0.03 lx（カラー）、0 lx（白黒、赤外線照明点灯時）
逆光補正	オフ／バックライト補正 (BLC) ／ハイライト補正 (HLC) ／WDR（130dB以上）
デイナイト機能	外部／カラー／白黒切替（自動照度判別）
赤外線照明	高輝度LED（最大照射距離：45m）
通信方式	同軸多重制御方式 (Pelco-C / UTC)
防塵・防水性	IEC規格 IP66準拠
ヒーター動作	稼働：＋20±15℃以下 / 停止：＋50±5℃以上
電源電圧	専用重畳型カメラ電源、またはDC12V (10V〜15V) 無極性
消費電流・電力	480mA (DC12V) ／6.6W (重畳時)
使用可能温度範囲	－20℃〜＋50℃ (結露・氷結なきこと)

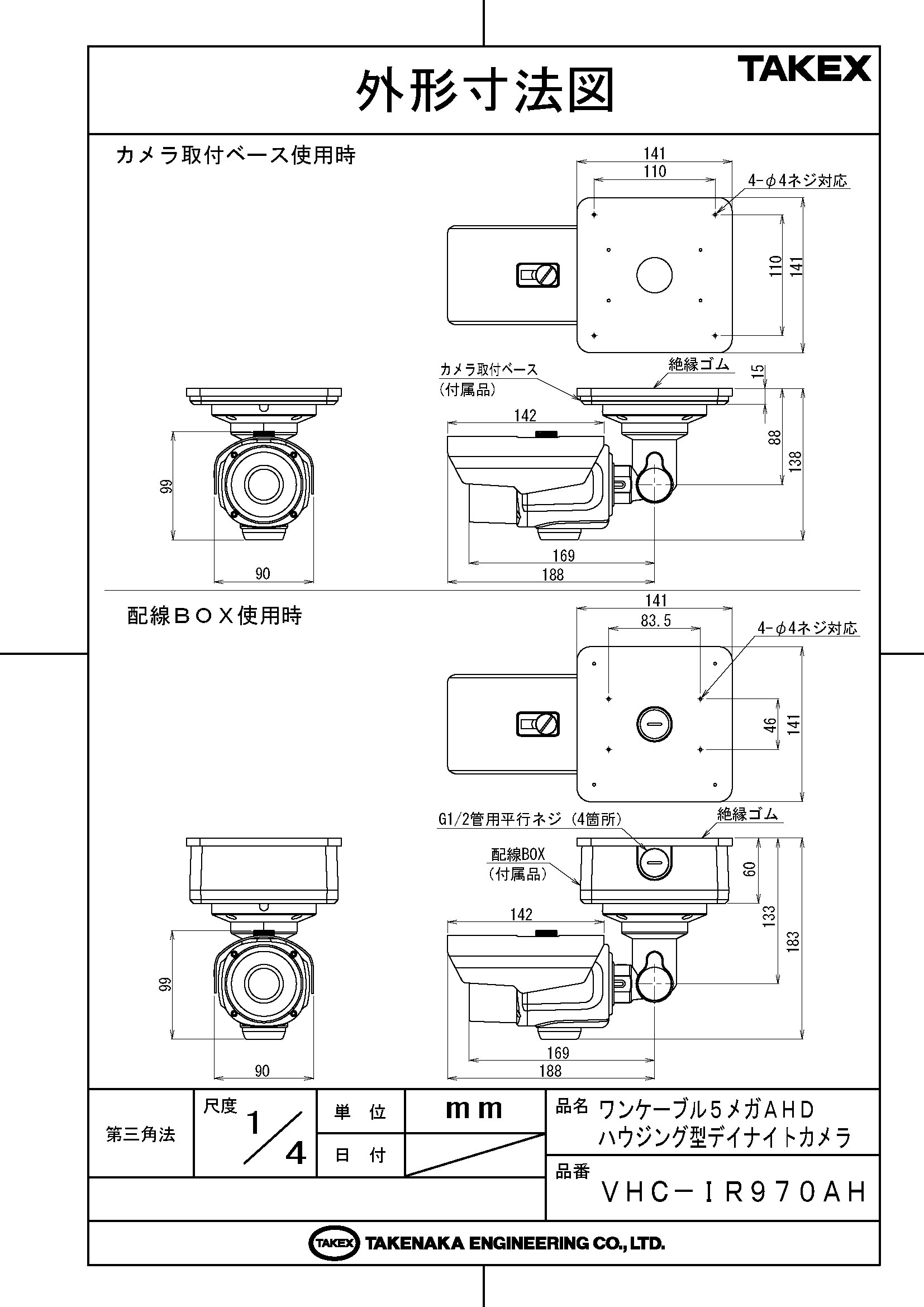

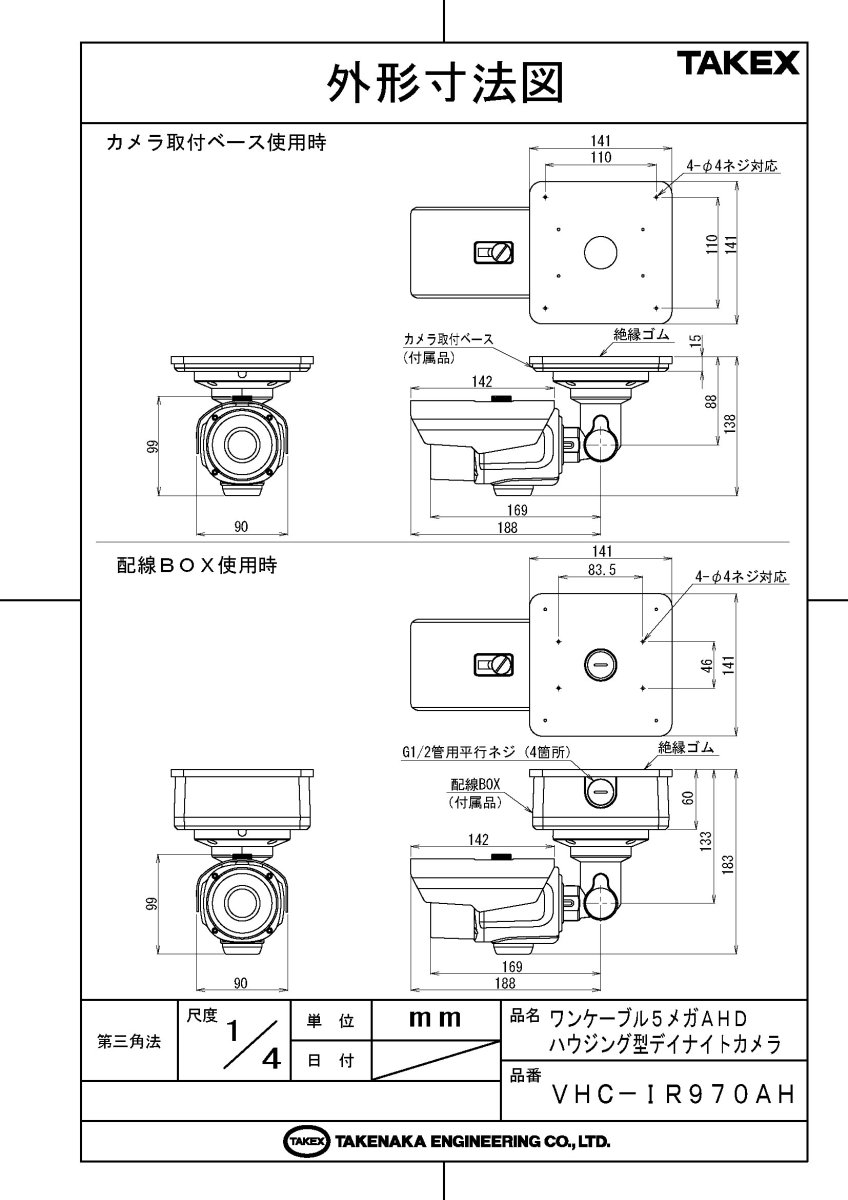

外形寸法	W90 × H99 × D321mm (配線Box装着時)
質量	約1,800g (配線Box装着時)

FAQ

Q：既存の同軸ケーブル（ワンケーブル）をそのまま利用できますか？ A：はい、基本的には利用可能です。ただし、5メガピクセルの高精細映像を伝送するため、劣化したケーブルや300mを超える長距離配線の場合は画質が低下することがあります。また、レコーダー側も5M/4M AHD対応製品である必要があります。

Q：ピント調整はどのように行いますか？ A：本機は電動モーターライズドレンズを搭載しています。カメラ本体底部のボタン操作、またはUTC対応レコーダーからの遠隔操作でフォーカス・ズーム調整が可能です。

Q：夜間の赤外線は目立ちますか？ A：赤外線LED自体は点灯時に薄暗く赤く光って見えますが、照射される光自体は不可視のため、周囲を照らすような光害はありません。

Q：ヒーターはどのように動作しますか？ A：機内温度が約20℃を下回ると自動的に動作を開始し、約50℃に達すると停止します。冬場のレンズ曇り防止に非常に効果的です。

Q：アナログレコーダーに接続できますか？ A：はい、可能です。本体のスライドスイッチを「CVBS」に切り替えることで、従来のアナログ映像として出力できます。ただし、その際の解像度はアナログ品質となります。

Q：雷対策（サージ対策）は必要ですか？ A：屋外設置の場合、誘導雷のリスクがあります。施工時には必ず付属の「絶縁ブッシュ」と「絶縁ゴム」を使用して、カメラ筐体と建物の金属部を電気的に絶縁してください。

Q：赤外線が夜間に点滅することがあります。 A：カメラの至近距離（約1m以内）に壁や障害物があると、赤外線が反射して照度センサーが「明るい」と誤認し、デイナイト切替を繰り返す（点滅）ことがあります。障害物を避けて設置してください。

Q：UTC機能とは何ですか？ A：同軸多重制御のことで、映像信号を送るケーブルを使って、逆方向に制御信号を送る技術です。これによりレコーダーからカメラの設定メニューを操作できます。

Q：屋外設置の際、配線ボックスのコーキングは必要ですか？ A：はい、必須です。配線ボックス自体は完全防水ではないため、壁面との接触部やネジ穴、入線口は必ずコーキング材で防水処理を行ってください。

Q：電源重畳電源はどの機種が使えますか？ A：TAKEX製のVPS-614AH、VPS-604AHシリーズなどのAHD対応重畳型カメラ電源ユニットが適合します。
