DLW-3TPL 壁面取付用プレート TAKEX 竹中エンジニアリング [DLW-3TPL]

DLW-3TPL 壁面取付用プレート TAKEX 竹中エンジニアリング [DLW-3TPL]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） 自動ドア・シャッターオプション 壁面取付用 DLWシリーズ専用

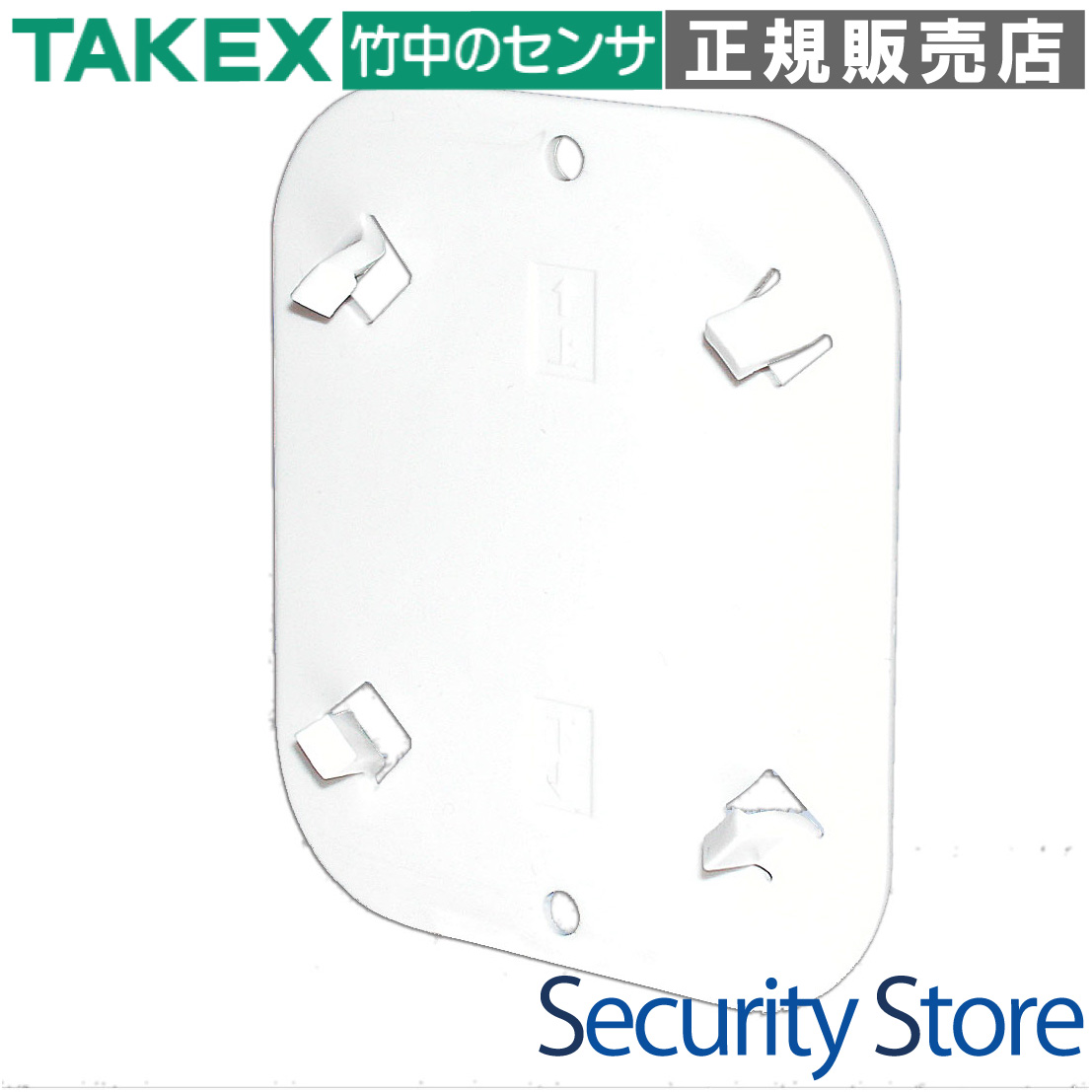

DLW-3TPL 壁面取付用プレート

竹中エンジニアリング製のワイヤレススイッチ送信機を、壁面へ確実かつ美しく設置するための専用オプションプレートです。施工効率を大幅に向上させ、長期的なメンテナンス性を確保します。

  • 型番： DLW-3TPL
  • 製品名： 壁面取付用プレート
  • 対応機種： DLW-3T(W), DLW-3T(R), DLW-4T 等
  • 主な用途： 自動ドア操作用送信機・スイッチの壁面固定
  • 設置場所： 屋内・屋外（機器側の仕様に準ずる）
  • 固定方式： ネジ止め、ボルト固定、アンカー対応、両面テープ対応
DLW-3TPL 壁面取付用プレート

資料ダウンロード

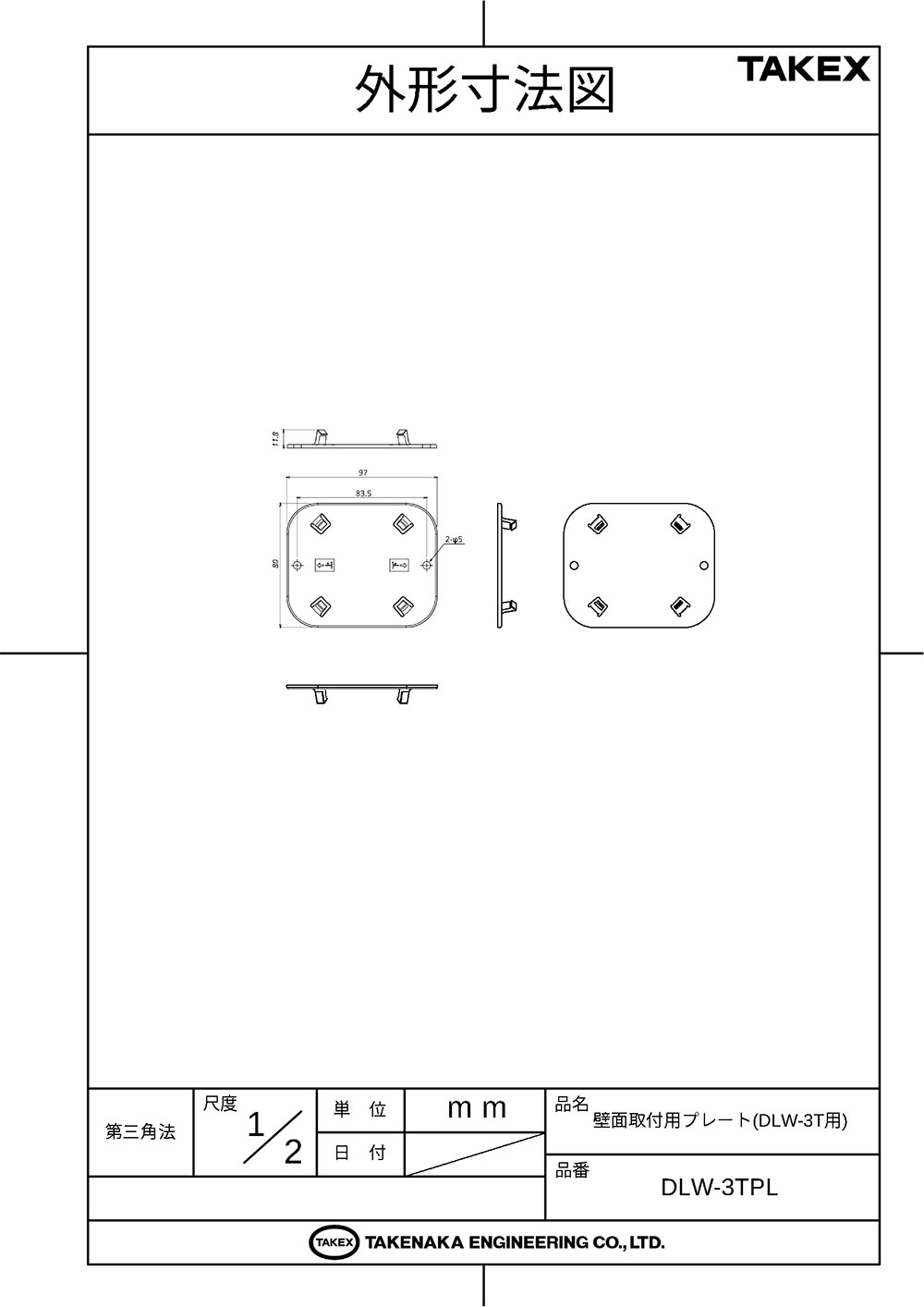

製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • オフィス・ビルの自動ドアスイッチ設置
  • 病院・介護施設のナースコールスイッチ台座
  • 工場・倉庫のシャッター制御送信機の固定
  • 既設壁面へのスイッチ後付け・リニューアル

導入前に確認したいポイント

  • 送信機（DLW-3T等）本体は別売です
  • 設置壁面の下地材（石膏、モルタル等）
  • 屋外設置時は機器本体の防水性能を確認
  • 配線引き込み位置の確保が可能か

特長

TAKEXワイヤレススイッチ送信機シリーズへの専用設計

丸形スイッチ送信機（DLW-3Tシリーズ）や角形スイッチ送信機（DLW-4T）を、壁面に強固かつ正確に取り付けるために開発されました。専用設計ならではの適合性により、ぐらつきのない安定した操作感を実現します。

あらゆる壁面下地に対応する高い柔軟性

石膏ボード、モルタル、金属下地、化粧仕上げ面など、多様な壁材への設置に対応しています。現場の環境に合わせて最適な固定方法を選択できるため、設置場所を選びません。

現場状況に合わせた複数の取付方式を選択可能

ボルト固定、アンカー、ネジ止めに加え、軽量な機器であれば両面テープでの固定もサポート。建築現場の状況や壁面の強度に応じた最適な施工が可能です。

施工時間を大幅に短縮する配線・位置合わせ設計

プレート自体に配線引き込み口や、位置合わせ用のガイドマーク、上・下を示す刻印が施されています。これにより、現場での微調整時間を削減し、スムーズな施工を支えます。ケーブル固定用クリップ機能も備わっています。

設置後の美観を損なわない段差抑制デザイン

壁面と取付機器の取り合いをフラットにする「段差抑制設計」を採用。機器が壁面に馴染むように配置されるため、施設内のインテリアやデザインを損なうことなく、スタイリッシュな仕上がりを提供します。

将来のメンテナンス・交換工数を削減

万が一スイッチ本体の故障やアップデートが必要になった際も、壁面に固定したプレートを残したまま機器のみを交換可能です。壁面を傷つけるリスクを最小限に抑え、長期的な施設管理の負担を軽減します。

選定時に評価したい強み

  • 確実な固定： 爪4箇所による安定した保持構造
  • 施工性： 標準的なスイッチボックスピッチ（83.5mm）に対応
  • デザイン： 段差を抑えた設計で、商業施設や医療機関にも最適
  • 耐久性： TAKEX品質による過酷な環境（工場等）への適応

施工・設置ガイド

本プレートを壁面に固定した後、送信機本体を裏側の爪に合わせるようにセットしてください。配線が必要な場合は、プレート中央の引き込み口を介して結線を行います。

確認項目 DLW-3TPL での対応方法
取付ピッチ 83.5mmに対応。一般的なスイッチボックスと同様の感覚で施工可能。
設置の向き プレート表面に「上・下」を示す矢印刻印があり、誤設置を防止。
配線処理 ケーブル引き込み口、固定用クリップ等を活用し、整理された収まりを実現。
固定強度 φ5の取付穴を2箇所装備。アンカーやボルトで強固に固定可能。

製品仕様

項目 内容
型番 DLW-3TPL
縦幅 80 mm
横幅 97 mm
厚み 11.8 mm（全体・爪部含む）
取付ピッチ 83.5 mm
取付穴仕様 2-φ5
表面形状 固定・引掛用の爪（4箇所）、方向指示刻印（上・下矢印）
適合機種 DLW-3T(W), DLW-3T(R), DLW-4T 等
メーカー 竹中エンジニアリング（TAKEX）

FAQ

Q：このプレートにスイッチ本体（DLW-3T）は付属していますか？ A：いいえ、本製品は「取付用プレート」のみとなります。スイッチ本体や送信機は別途ご購入いただく必要があります。
Q：屋外の壁面でも使用できますか？ A：はい、使用可能です。ただし、プレート自体に防水機能はないため、取り付ける送信機本体が防水仕様（DLW-3Tなど）であることを確認し、壁面との隙間にコーキング処理を行うなどの対策を推奨します。
Q：石膏ボードの壁にネジだけで固定できますか？ A：石膏ボードの場合は、ボードアンカー等の併用を推奨します。直接木ネジ等で固定すると強度が不足し、スイッチ操作時に脱落する恐れがあります。
Q：取付ピッチはいくつですか？ A：取付ピッチは83.5mmです。標準的な1個用スイッチボックスの取付寸法に合わせて設計されています。
Q：配線を通すための穴は開いていますか？ A：はい、プレート中央付近に配線引き込み用の開口部が設けられており、壁内からの配線をスムーズに引き出せます。
Q：金属製の壁面（パーテーション等）に取り付けられますか？ A：可能です。ドリルネジによる固定や、状況に応じて強力な両面テープでの固定が可能です。
Q：上下の向きは決まっていますか？ A：はい。プレートの表面に「上・下」を示す矢印の刻印がありますので、それに合わせて設置してください。向きを間違えると送信機が正しく固定されません。
Q：送信機の交換は簡単にできますか？ A：プレートの爪で保持している構造のため、適切な手順で送信機を外せば、プレートを壁から取り外すことなく本体のみを交換可能です。
Q：DLW-4T（角形）にも対応していますか？ A：はい、DLW-4Tシリーズの取付にも対応しております。
Q：保守用の予備として購入しておく必要はありますか？ A：通常、送信機本体に同梱されている場合もありますが、本製品はオプション（保守・増設用）として単品販売されています。現場での破損時や移設時のために予備をお持ちいただくことは有用です。
