TAKEX（竹中エンジニアリング） ワイヤレススイッチ 電池レス（自己発電） 920MHz帯特定小電力無線

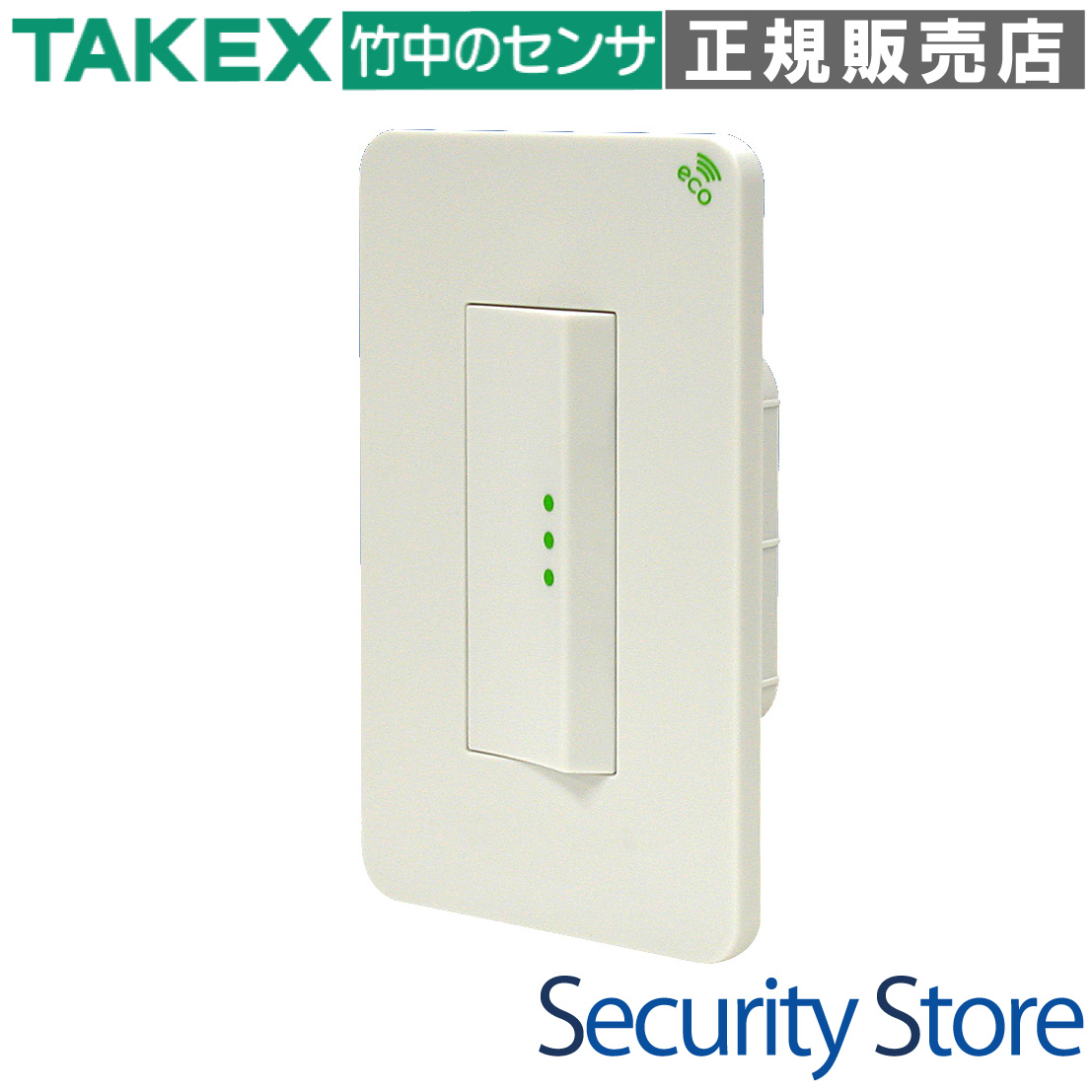

DLW-4T 電池レス角形スイッチ送信機

スイッチを押す力を利用して自己発電し電波を送信する、革新的な「電池レス」ワイヤレススイッチです。電池交換のメンテナンスコストを完全に排除し、配線困難な場所や衛生管理が求められる現場での運用に最適です。

  • 型番： DLW-4T
  • 製品名： 電池レス角形スイッチ送信機
  • 電源方式： 電磁誘導自己発電式（電池不要）
  • 無線帯域： 928.85MHz（ARIB STD-T108適合）
  • 保護構造： IPX5相当（防噴流型）
  • 動作温度： -30℃ 〜 +60℃
電池レス角形スイッチ送信機 DLW-4T

資料ダウンロード

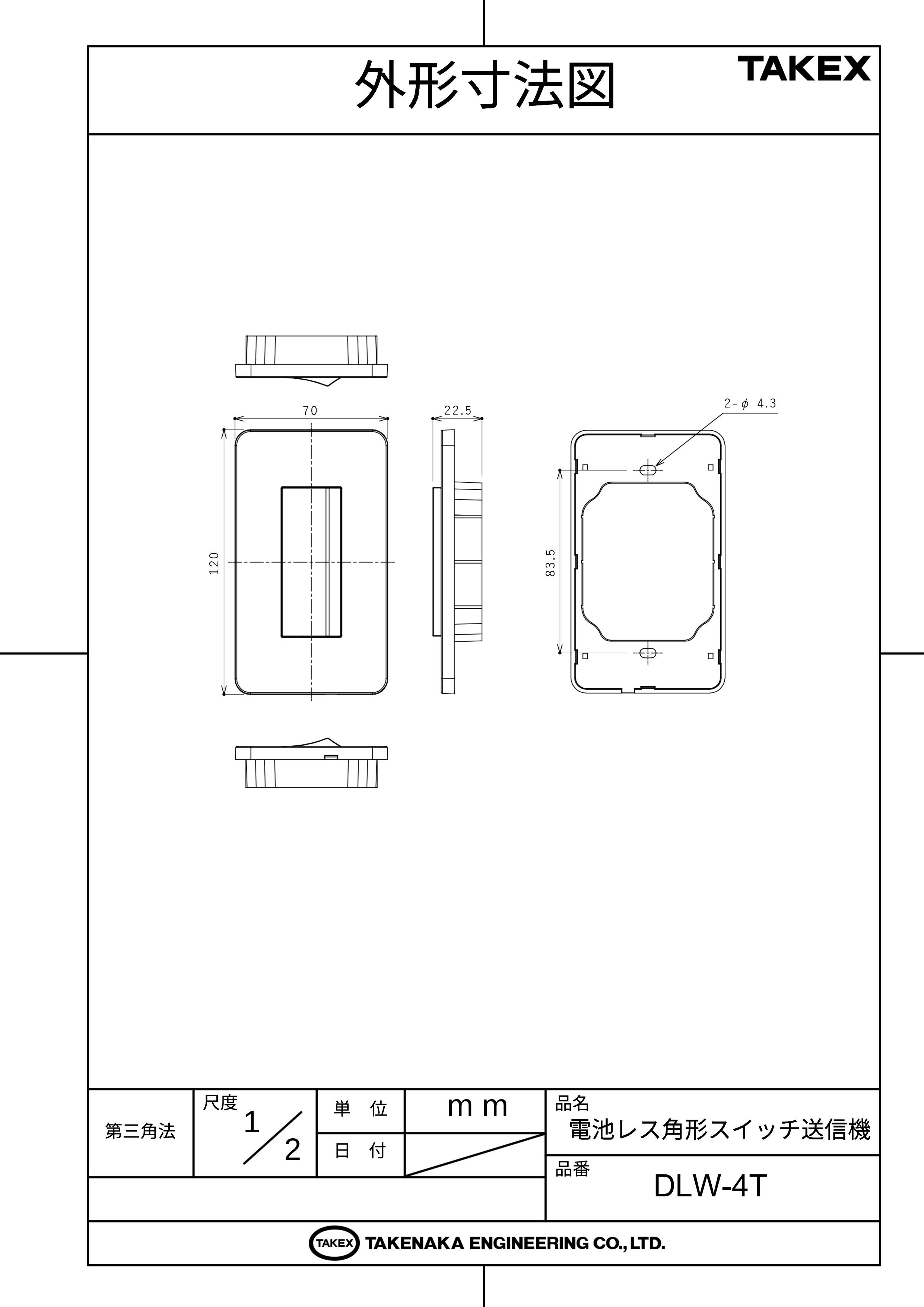

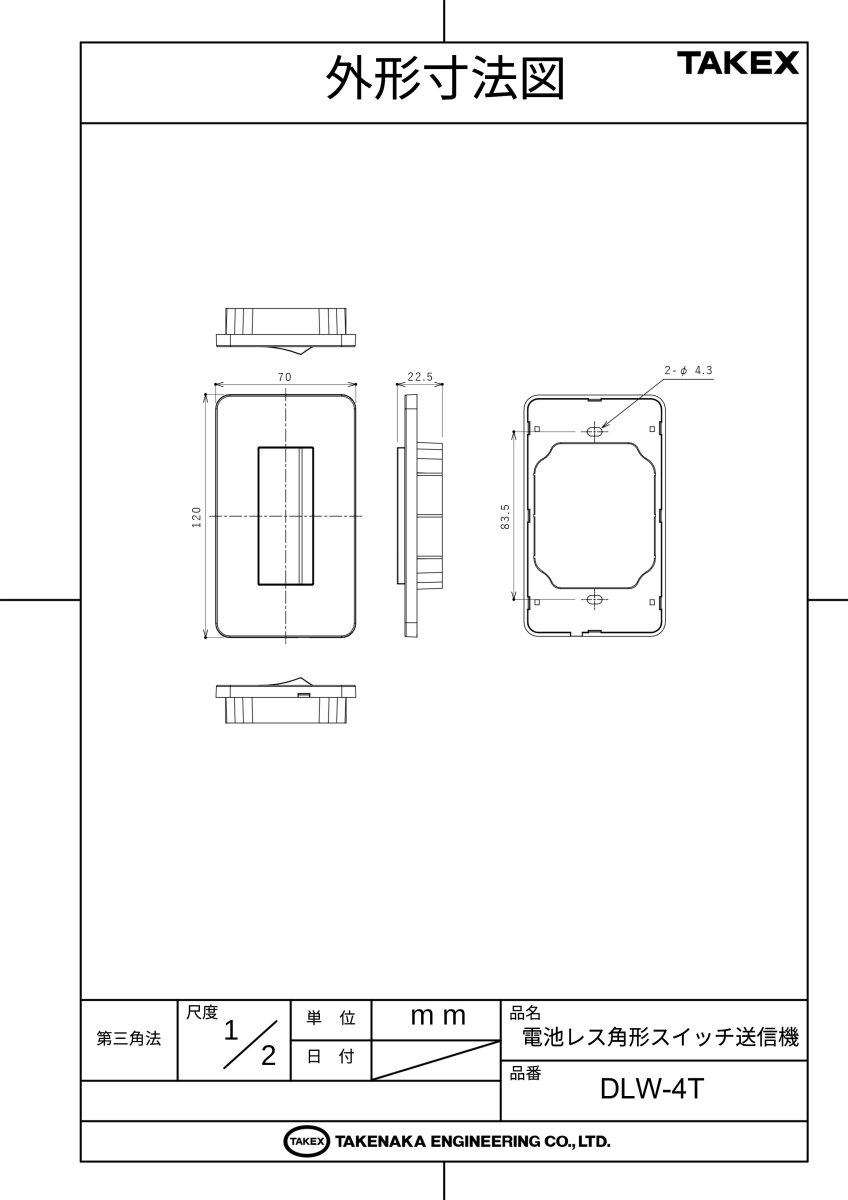

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 冷蔵・冷凍倉庫の防熱扉操作
  • 食品工場や病院の自動ドア開閉
  • 配線工事が困難な既存施設の改修
  • 電池交換の管理が難しい大規模施設
  • 水洗い清掃が必要な衛生管理エリア

導入前に確認したいポイント

  • 専用受信機（DLW-101R）が必要です
  • 見通し距離は約80m以内ですか
  • 設置面が金属製の場合、通信距離が低下します
  • 安全のため補助センサーを併用してください

特長

電磁誘導自己発電による「完全電池レス」の実現

スイッチを押し込む際の物理的な運動エネルギーを、内部の電磁誘導コイルによって電気エネルギーへ変換します。このわずかな電力で信号を送信するため、電池が一切不要です。電池切れによる動作不良リスクがなく、電池交換の手間や廃棄コストを完全にゼロにできます。

メンテナンスコストと管理負荷の大幅な削減

従来の電池式ワイヤレススイッチで課題となっていた「定期的な電池交換」から解放されます。特に多数のスイッチを設置する大型施設においては、電池残量のチェックや交換作業の工数を大幅に削減でき、ランニングコストの低減に直結します。

回折性に優れた920MHz帯無線を採用

通信には928.85MHzのサブギガ帯を採用しています。2.4GHz帯（Wi-Fi等）と比較して障害物を回り込む性質（回折性）が高いため、壁や什器がある環境でも安定した通信が可能です。また、他の電子機器との干渉を受けにくく、信頼性の高いシステム構築が可能です。

-30℃から+60℃まで対応する幅広い耐環境性

使用可能周囲温度の下限が-30℃まで対応しているため、一般的な電子機器では動作が難しい冷蔵・冷凍倉庫内でも使用可能です。防熱扉の開閉スイッチとして、過酷な環境下でも安定したパフォーマンスを発揮します。

IPX5相当の防水性能で水洗い清掃に対応

防噴流型（IPX5相当）の性能を備えているため、水を用いた洗浄作業が行われる食品工場や病院、介護施設などの衛生管理エリアに最適です。汚れた場合でも清潔に保つことができ、現場の衛生基準を維持できます。

個体固有IDによる高度なセキュリティと誤動作防止

各送信機には製造段階で唯一無二の固有IDが割り振られています。受信機側で登録された特定の送信機からの信号のみを受け付けるため、隣接するエリアにある他のスイッチと混信して誤作動を起こす心配がありません。

優れた意匠性とJIS規格対応の施工性

埋込型で露出が少なく、どんな壁面にも馴染む洗練されたデザインを採用しています。取付ピッチは1個用スイッチボックスのJIS規格（83.5mm）に対応しているため、既存の有線スイッチからの交換作業も極めてスムーズに行えます。

選定時に評価したい強み

  • 究極の低メンテナンス： 電池交換という概念そのものがなくなります。
  • 安定した長距離通信： サブギガ帯の採用により、見通し80mの通信範囲を確保。
  • 環境性能： 冷凍倉庫から食品工場まで、温度と水に対応可能です。
  • 容易なシステム拡張： 受信機1台に対し最大100台までの送信機を登録可能です。

施工・設置ガイド

本製品は受信機（DLW-101R）とペアリングして使用します。設置時は無線の特性を考慮し、金属面への直付けや金属による囲い込みを避けることで、良好な通信環境を確保できます。

確認項目 この製品での考え方
取付ピッチ JIS規格 83.5mmに対応。標準的なスイッチボックスに適合します。
ペアリング手順 受信機の登録ボタンを長押しし、送信機を3秒以内に3回押すことで完了します。
設置面の材質 金属面に直接設置すると電波が減衰します。木材やプラスチックの下地を推奨します。
通信確認 受信機側のLEDインジケーターで受信感度を瞬間的に確認可能です。

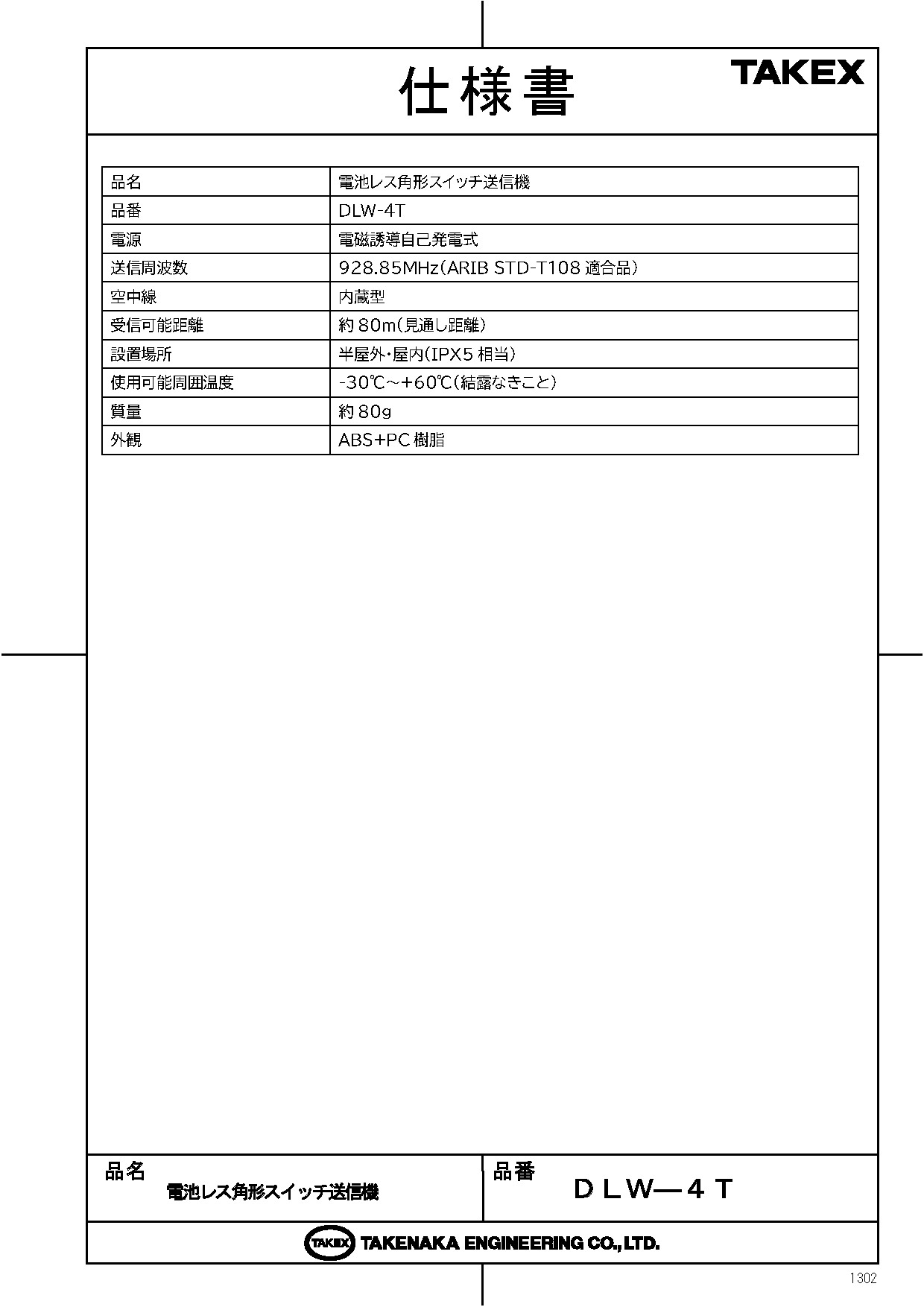

製品仕様

項目 内容
品名 電池レス角形スイッチ送信機
品番 ＤＬＷ－４Ｔ
電源 電磁誘導自己発電式（外部電源・電池不要）
送信周波数 ９２８．８５ＭＨｚ（ＡＲＩＢ ＳＴＤ－Ｔ１０８ 適合品）
空中線 内蔵型パターンアンテナ
受信可能距離 約８０ｍ（見通し距離・障害物なきこと）
設置場所 半屋外・屋内（ＩＰＸ５ 相当）
使用可能周囲温度 －３０℃〜＋６０℃（結露なきこと）
質量 約８０ｇ
外観材質 ＡＢＳ＋ＰＣ 樹脂（ポリカーボネートハイブリッド）
外形寸法 H: 83.5mm × W: 35mm × D: 12.7mm（ベース取付ピッチ 83.5mm）

FAQ

Q：本当に電池交換は不要ですか？ A：はい、不要です。スイッチを押す物理的な力を電気エネルギーに変える「自己発電」を行うため、電池を一切使用しません。
Q：屋外でも使用できますか？ A：IPX5相当の防水性能があるため、直接雨がかからない軒下などの半屋外であれば使用可能です。ただし、完全防水ではないため、多湿環境や水没する場所は避けてください。
Q：電波はどのくらいの距離まで届きますか？ A：障害物のない見通し距離で約80mです。建物内では壁の材質や構造により距離が短くなる場合があります。
Q：冷凍庫の中で使用しても壊れませんか？ A：使用可能温度の下限が-30℃ですので、冷凍倉庫内での運用にも対応しています。ただし、急激な温度変化による結露にはご注意ください。
Q：ペアリング（登録）は難しいですか？ A：受信機側のスイッチを数秒押し、点滅中に送信機を3回押すだけの簡単な操作で完了します。専門的な設定機器は不要です。
Q：受信機1台に何台までスイッチを登録できますか？ A：専用受信機「DLW-101R」1台につき、最大100台までの送信機を個別に登録可能です。
Q：停電した際に設定したID情報は消えてしまいますか？ A：受信機内には不揮発性メモリーが搭載されているため、停電しても登録情報は保持されます。復旧後の再登録は不要です。
Q：金属の壁面に取り付けても大丈夫ですか？ A：金属は電波を反射・吸収するため、通信距離が極端に短くなる可能性があります。金属面から離して設置するか、プラスチック製のスペーサーなどを挟むことを推奨します。
Q：スイッチの押し心地に違和感はありますか？ A：自己発電のためのメカニズムを内蔵しているため、通常のスイッチよりも「カチッ」としたしっかりした手応え（クリック感）があります。
Q：保守の目安はどのくらいですか？ A：電池交換は不要ですが、機械的な可動部を含むため、予防保全として導入から5年程度を目安とした点検・更新を推奨しています。
