LEDフラッシュライト DC12〜24V 外部制御 ホワイト [LF-12W]

LEDフラッシュライト DC12〜24V 外部制御 ホワイト [LF-12W]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） LEDフラッシュライト ホワイトLED 外部制御対応 防雨構造

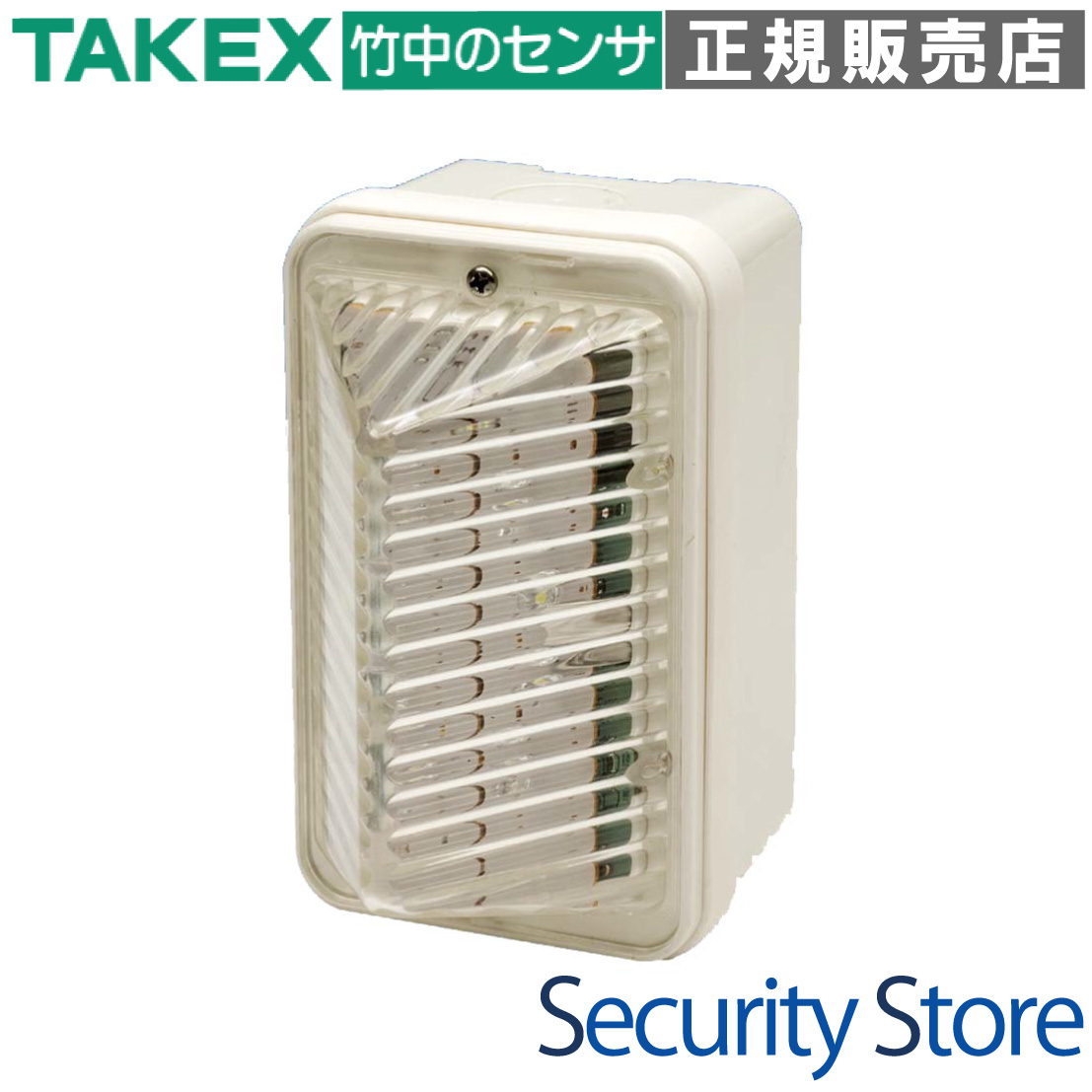

LF-12W LEDフラッシュライト DC12〜24V 外部制御 ホワイト

高輝度ホワイトLEDによる強烈な閃光で、侵入者への威嚇や異常発生の告知に卓越した効果を発揮するフラッシュライトです。

従来のキセノン管方式に比べ、長寿命で耐振動性に優れており、メンテナンスコストを大幅に削減可能。ホワイト発光は情報の告知や誘導にも適しており、オフィスビルや病院などの意匠を重視する環境にも最適です。

  • 型番： LF-12W
  • 光源： 高輝度白色LED（多灯配置）
  • 電源： DC12〜24V（無極性）
  • 主な用途： 防犯警報、工程異常通知、緊急呼び出し表示、誘導灯
  • 設置環境： 屋内・屋外（軒下など直接雨がかからない場所推奨）

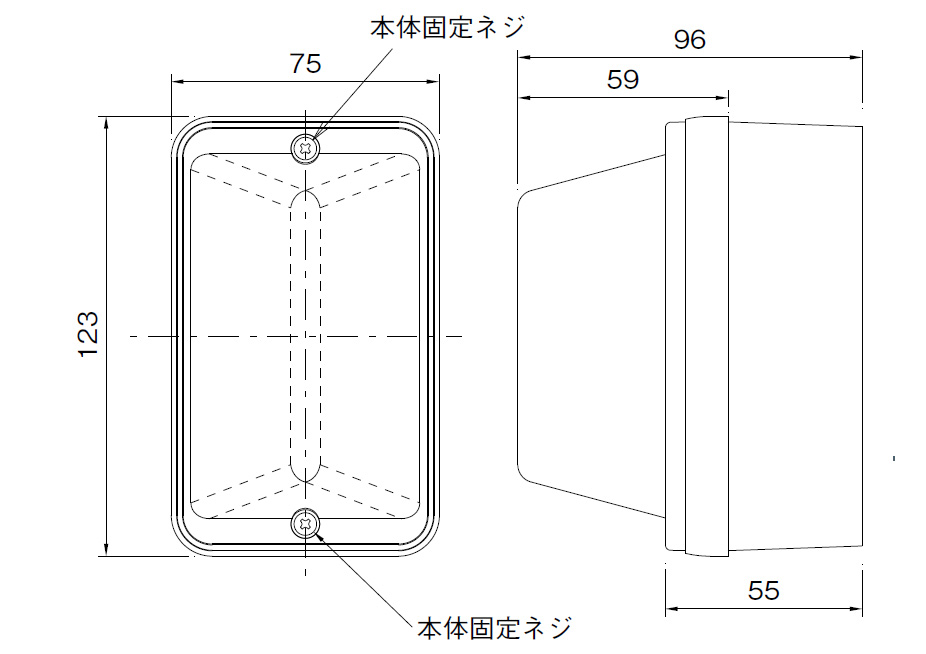

LF-12W LEDフラッシュライト ホワイト

資料ダウンロード

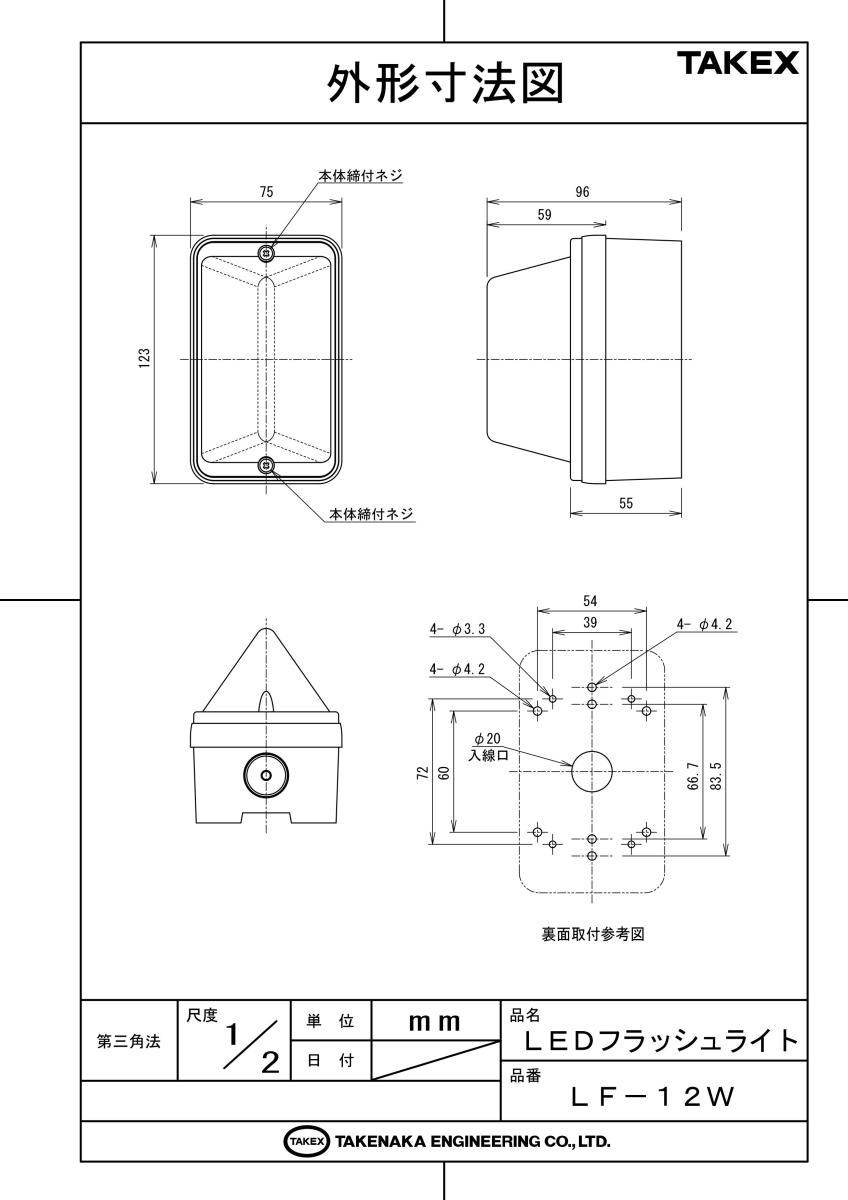

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • セキュリティシステムの侵入警報・威嚇
  • 工場の製造ライン等の異常発生通知
  • 病院や公共施設の緊急呼び出し表示
  • 駐車場の満車表示や車両誘導の告知
  • カラーユニバーサルデザインを意識した警告灯

導入前に確認したいポイント

  • 電源がDC12V〜24Vであること
  • AC100Vで使用する場合は別モデル（LF-100）を検討
  • 雨が直接かかる場所には設置しない（防雨型ではない）
  • 設置方向（端子台が下側）が確保できるか
  • 外部制御の有無（短絡線を使用するか外部信号か）

特長

高輝度ホワイトLED光学エンジンによる圧倒的視認性

光源に高機能な白色LEDを多数配置。フレネルカットを施したポリカーボネート製カバーにより、強烈な閃光を効率よく拡散させます。赤色灯とは異なる「情報の告知」「誘導」「注意喚起」といったクリーンかつ強力なメッセージを周囲に伝達可能です。

キセノン管を凌駕する長寿命・高耐振設計

物理的な放電管を持たないLED方式を採用しているため、フィラメントの断線やガスの劣化といったリスクがありません。数万時間の運用が可能なため、高所などのメンテナンスが困難な場所への設置に最適です。また、振動や衝撃に対しても極めて堅牢です。

用途に合わせて選択可能な2種類の点滅アルゴリズム

内部のスライドスイッチを切り替えるだけで、2パターンの発光が選べます。緊迫感のある「パターン1（バースト点滅）」は警報用に、安定した「パターン2（連続等間隔点滅）」は状態告知用にと、現場のニーズに応じた最適な報知が可能です。

施工ミスを物理的に防止する「無極性回路」

電源入力端子に極性がないため、プラス・マイナスの誤結線による故障の心配がありません。DC12VからDC24Vまで対応するワイド入力仕様により、長距離配線に伴う電圧降下が発生しやすい現場でも、安定した輝度を維持します。

柔軟なシステム構築を可能にする独立配線設計

電源端子と起動入力端子が分かれているため、DC電源を常時供給した状態で、リレー等の無電圧接点信号によって点滅をコントロールできます。待機電流は15mA以下と低く、システム全体の負荷を最小限に抑えられます。

JIS規格1個用スイッチボックスへの適合

露出取付だけでなく、埋込スイッチボックス（JIS 1個用）を利用した埋め込み施工にも対応しています。壁面からの突出を抑えたスマートな設置が可能で、施設内の美観を損なうことなく導入いただけます。

カラーユニバーサルデザインへの配慮

白色の閃光は、色の判別が困難な方にとっても、明暗の強いコントラストによって警告信号として認識されやすい特性を持っています。バリアフリーやユニバーサルデザインを重視する公共空間での運用に非常に有効です。

選定時に評価したい強み

  • 高信頼性： キセノン管方式に比べ、球切れリスクが極めて低いLED光源。
  • 施工性： 無極性（ノンポーラ）電源入力で、結線作業が容易かつ安全。
  • 汎用性： 埋め込み施工対応で、オフィスや病院の廊下等にも違和感なく設置。
  • 省電力： 動作時50mA、待機時15mAの低消費電流設計。

施工・設置ガイド

本機の性能を十分に発揮し、長期にわたり安定運用いただくための重要な施工ポイントです。

確認項目 この製品での考え方・注意点
設置向きの遵守 必ず「端子台が下側」を向くように設置してください。逆向きに設置すると湿気が端子付近に溜まり、故障の原因となります。
設置環境 直接雨水がかかる場所や浴室、蒸気の多い場所は避けてください。軒下や屋内壁面が推奨されます。
配線仕様 単線φ0.4〜φ1.0mm、撚線0.3〜0.75mm2に対応。剥きしろは9〜10mmを確保し、確実に奥まで挿入して締結してください。
外部制御の切替 電源ON/OFFだけで制御する場合は、出荷時の短絡線を入れたまま使用します。接点信号で制御する場合は短絡線を外してください。
点滅設定 設定変更は必ず電源を遮断した状態で行ってください。通電中のスイッチ操作は反映されない場合があります。

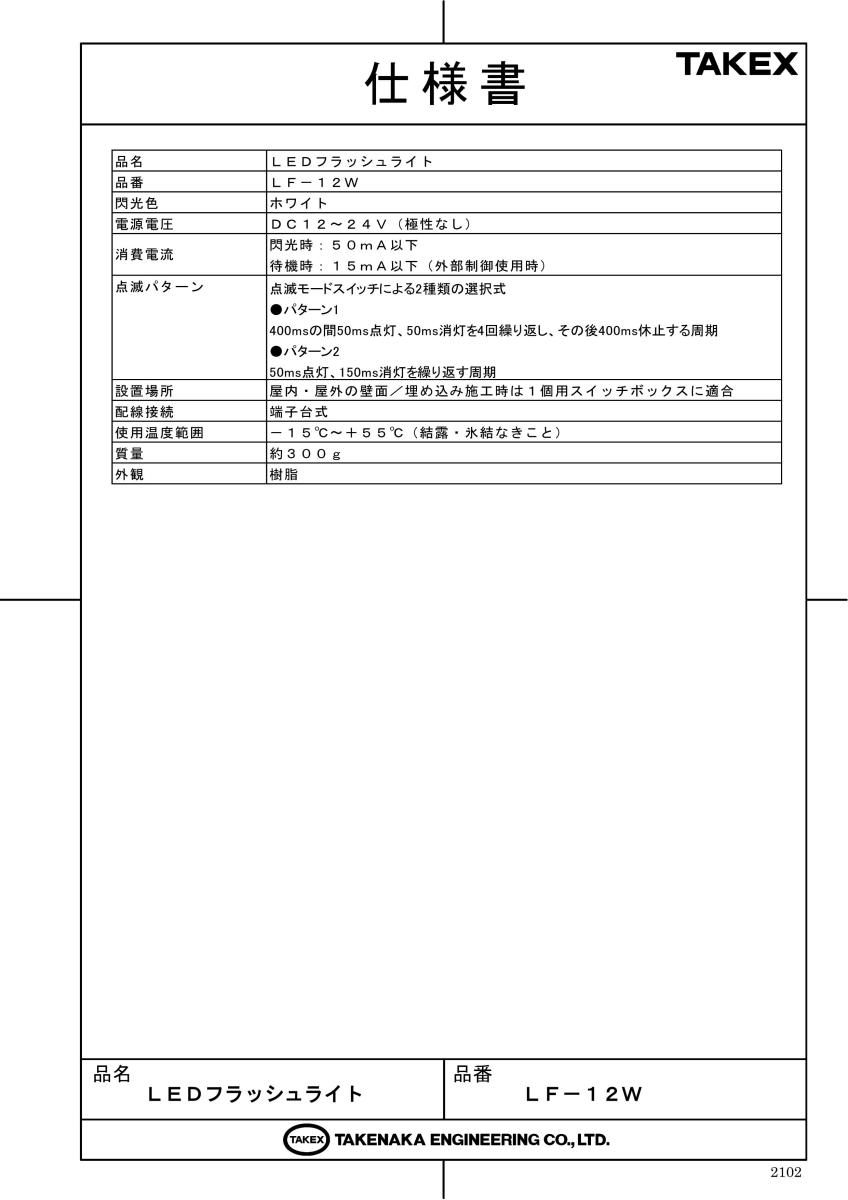

製品仕様

項目 内容
品名 ＬＥＤフラッシュライト
品番 ＬＦ－１２Ｗ
閃光色 ホワイト
電源電圧 ＤＣ１２〜２４Ｖ（極性なし）
消費電流 閃光時：５０ｍＡ以下
待機時：１５ｍＡ以下（外部制御使用時）
点滅パターン 点滅モードスイッチによる２種類の選択式
●パターン１：４００ｍｓの間５０ｍｓ点灯、５０ｍｓ消灯を４回繰り返し、その後４００ｍｓ休止
●パターン２：５０ｍｓ点灯、１５０ｍｓ消灯を繰り返す周期
設置場所 屋内・屋外の壁面／埋め込み施工時は１個用スイッチボックスに適合
配線接続 端子台式
使用温度範囲 －１５℃〜＋５５℃（結露・氷結なきこと）
質量 約３００ｇ
外観 樹脂（ポリカーボネート / ABS樹脂）

FAQ

Q：AC100Vのコンセント電源で使用できますか？ A：本モデル（LF-12W）はDC12〜24V専用です。AC100V環境でご使用の場合は、別モデルの「LF-100W」をご選定ください。
Q：屋外の雨が直接当たる場所に設置しても大丈夫ですか？ A：本機は防雨構造を有していますが、完全防水ではありません。雨水が直接かかる場所や蒸気が滞留する場所は避け、軒下などに設置してください。
Q：LEDの寿命はどのくらいですか？ A：一般的なキセノン管と比較して極めて長寿命です。具体的な時間は使用環境によりますが、数万時間の運用に耐える設計となっており、球切れによる交換頻度を劇的に減らせます。
Q：点滅パターンは設置後に変更できますか？ A：本体カバーを外した内部にスライドスイッチがありますので、設置後でも変更可能です。ただし、安全のため電源を切ってから操作してください。
Q：電源のプラス・マイナスを逆に接続してしまいました。故障しますか？ A：本機は無極性回路を採用しているため、プラスとマイナスを逆に接続しても故障せず、そのまま正常に動作します。
Q：センサーが反応した時だけ光らせることはできますか？ A：はい、可能です。電源とは別に用意された「外部制御端子」に、センサーの接点出力を接続することで、信号が入った時のみフラッシュさせることができます。
Q：埋め込みで取り付けたいのですが、何が必要ですか？ A：市販のJIS 1個用スイッチボックスが適合します。付属の取付板を使用して、スイッチボックスへ固定することができます。
Q：赤いレンズのモデルはありますか？ A：はい、ございます。威嚇効果の高いレッドレンズモデル（型番：LF-12R）をご検討ください。
Q：点滅が暗く感じるのですが、原因は何が考えられますか？ A：配線距離が極端に長く、端子部分での電圧が9Vを下回っている可能性があります。テスターで動作時の電圧を確認してください。
Q：レンズが汚れた場合、アルコールで拭いてもいいですか？ A：アルコールやシンナー等の溶剤は、樹脂（ポリカーボネート）を傷め、ひび割れや変色の原因となります。柔らかい布に水を含ませて拭き取ってください。
