DST-101 高輝度LED型信号灯 AC100V 無電圧接点入力タイプ TAKEX 竹中エンジニアリング [DST-101]

DST-101 高輝度LED型信号灯 AC100V 無電圧接点入力タイプ TAKEX 竹中エンジニアリング [DST-101]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング（TAKEX） LED信号灯専用ポール 車両管制システム 自立型設置

DST-P1500 LED信号灯取付ポール （H：1,500mm）

竹中エンジニアリング製のLED信号灯を、ドライバーや歩行者の視点に合わせた最適な高さに自立設置するための専用ポールです。堅牢な鋼板製構造により、壁面がない屋外環境でも安定した警告・案内表示を実現します。

  • 型番： DST-P1500
  • 製品名： LED信号灯取付ポール
  • 設置高さ： 1,500mm（1.5メートル）
  • 材質： 鋼板製（配管用炭素鋼鋼管 SGP50A）
  • 適合機種： DST-100/101, DST-H100/H101, DST-201
  • カラー： 白色（マンセル値：10GY9/1）半艶・アクリル塗装
DST-P1500 LED信号灯取付ポール

資料ダウンロード

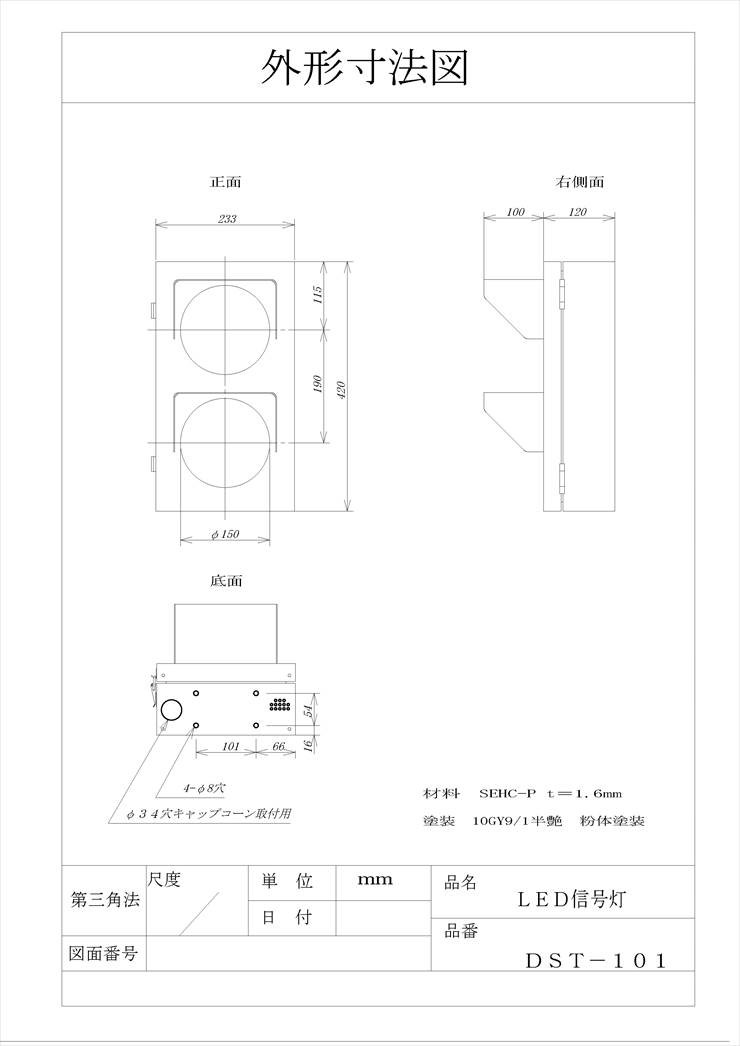

外形寸法図（PDF）

この製品が向いている用途

  • 駐車場の出庫注意喚起システムの構築
  • 工場・倉庫の車両管制（進退指示）
  • ドライブスルーや料金所の誘導案内
  • 壁面設置が不可能な開けた場所への設置

導入前に確認したいポイント

  • アンカーボルトは別途用意が必要です
  • 地面がコンクリート等の強固な基礎か確認
  • 設置場所までの電源・信号線配線ルート
  • 適合するLED信号灯本体の有無

特長

ドライバーや歩行者の目線に留まる1,500mm高

信号灯の視認性を最大化するため、地面から1,500mmの高さに本体を固定できるよう設計されています。この高さは、車両のドライバーや歩行者にとって最も認識しやすい位置であり、事故防止や確実な誘導に貢献します。

過酷な屋外環境に耐える堅牢な鋼板製構造

材質には配管用炭素鋼鋼管（SGP50A）を採用。約11.5kgの重量感と剛性を持ち、屋外の強風や振動が懸念される現場でも、信号灯を長期にわたって安定して支え続けることが可能です。

TAKEX製LED信号灯への完全対応

DST-100シリーズ（縦型）、DST-H100シリーズ（横型）、および記号表示のDST-201に専用設計されています。現場での穴あけ加工などの手間を省き、スムーズかつ確実に信号灯を装着できます。

景観に配慮した高品質な白色塗装仕上げ

マンセル値10GY9/1の清潔感のある白色を採用し、半艶のアクリル塗装を施しています。商業施設の駐車場や近代的なオフィスビルの外構など、周囲の景観を損なうことなく設置いただけます。

施工をスムーズにする取付ビス類が標準付属

信号灯をポールに固定するために必要な六角ボルト、スプリングワッシャ、ワッシャ、ナット一式が標準で同梱されています。施工当日に現場でネジ類が不足するトラブルを防ぎます。

強固な固定を実現するベース部設計

ベース部分には4箇所のφ19穴が設けられており、アンカーボルト等を用いてコンクリート基礎へしっかりと固定できます。自立型としての安定性を極限まで高める設計となっています。

選定時に評価したい強み

  • 信頼のTAKEXブランド： 防犯・安全機器のトップメーカーによる専用設計品。
  • 施工性の高さ： 加工不要で適合信号灯を即座に取り付け可能。
  • 高耐久仕様： 厚みのある鋼管とアクリル塗装による長寿命設計。
  • 高い汎用性： 駐車場、工場、商業施設など場所を選ばない外観デザイン。

施工・設置ガイド

本製品は自立型ポールのため、設置には強固な床面（コンクリート基礎等）が必要です。設置場所の地盤を確認の上、適切なアンカーボルトを選定してください。

確認項目 詳細・考え方
固定方法 ベース部の4-φ19穴を利用してアンカーボルトで床面固定。
信号灯の取付 付属のM8ボルト一式を使用して、ポール頭部の取付板に固定。
配線処理 配線はポールの内部を通すなど、露出を抑えたスマートな施工を推奨。
メンテナンス 定期的にボルトの緩みや塗装の状態を点検してください。

製品仕様

項目 内容
品名 LED信号灯取付ポール
品番 DST-P1500
質量 約11.5kg
全高 1,500mm
ポール径 φ60.5mm
材質 鋼板製（SGP50A）
外観色 白色（マンセル10GY9/1）半艶・アクリル塗装
ベース穴 4-φ19穴
適合機種 DST-100、DST-H100、DST-101、DST-H101、DST-201
付属品 M8×25六角ボルト×4、M8スプリングワッシャ×4、M8ワッシャ×8、M8ナット×4

FAQ

Q：ポールの高さは調整可能ですか？ A：本製品は高さ1,500mmの固定仕様です。伸縮や高さの調整機能はございません。
Q：アンカーボルトは付属していますか？ A：床面固定用のアンカーボルトは付属しておりません。現場の基礎状況に合わせて別途ご用意ください（穴径φ19mm対応）。
Q：他メーカーの信号灯も取り付けられますか？ A：竹中エンジニアリング製のDSTシリーズ（100/101/201）専用設計となっています。他社製品の適合は保証しておりません。
Q：屋外で使用しても錆びませんか？ A：耐久性の高いアクリル塗装が施されていますが、鋼板製のため、傷が付いた場所や経年劣化により錆が発生する可能性はあります。定期的な点検をお勧めします。
Q：重さはどのくらいありますか？ A：本体重量は約11.5kgです。安定感のあるしっかりとした造りになっています。
Q：取付用のネジは自分で用意する必要がありますか？ A：信号灯本体をポールに取り付けるためのボルト、ワッシャー、ナット類は一式付属しています。
Q：設置に必要なベース部分の穴のサイズを教えてください。 A：ベース部にはφ19mmの穴が4箇所開いています。
Q：ポールの直径（太さ）はどれくらいですか？ A：外径はφ60.5mmです。
Q：どのような塗装がされていますか？ A：白色（マンセル10GY9/1）の半艶アクリル塗装仕上げです。
Q：納期はどのくらいかかりますか？ A：本製品は少量在庫品または受注対応品となる場合があるため、事前に納期確認を推奨いたします。
