DST-H101 LED 信号灯(横型)無電圧仕様 TAKEX 竹中エンジニアリング [DST-H101]

DST-H101 LED 信号灯(横型)無電圧仕様 TAKEX 竹中エンジニアリング [DST-H101]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング LED信号灯 有電圧入力 屋外・屋内対応 AC100-200V

DST-H100 LED 信号灯(横型) AC100V 仕様

高輝度LEDを採用し、直射日光下でも圧倒的な視認性を誇るプロフェッショナル仕様の信号灯です。駐車場や工場、物流倉庫などの車両管制システムに最適で、ワイドレンジな電源対応と堅牢な鋼板製筐体により、過酷な環境下での長期運用を支えます。

  • 型番： DST-H100
  • 製品名： LED 信号灯(横型)AC100V 仕様
  • 方式 / カテゴリ： 有電圧入力タイプ / 横型レイアウト
  • 主な用途： 駐車場管理、工場・倉庫の車両管制、入退場警告
  • 設置場所： 屋内・屋外（防滴構造）
  • 電源電圧： AC100V〜200V（50/60Hz）フリー電源
DST-H100 LED信号灯(横型)

資料ダウンロード

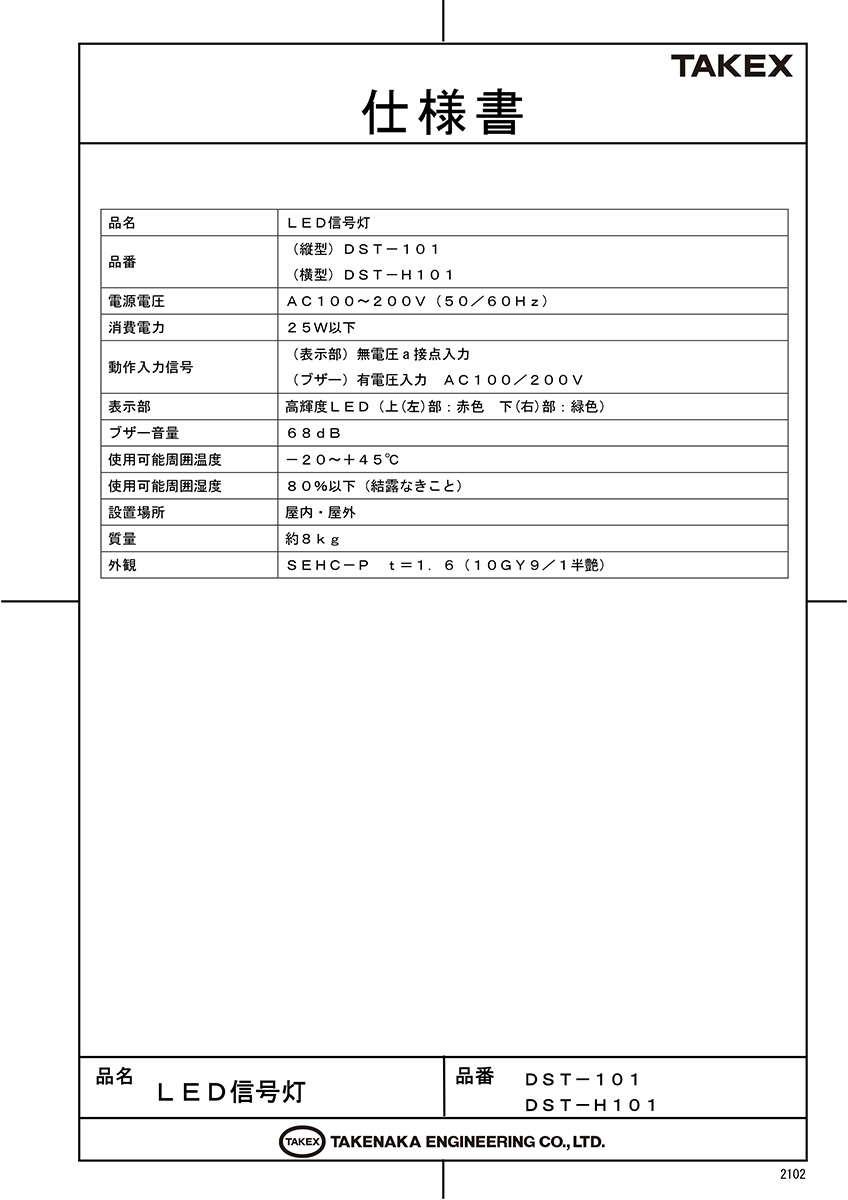

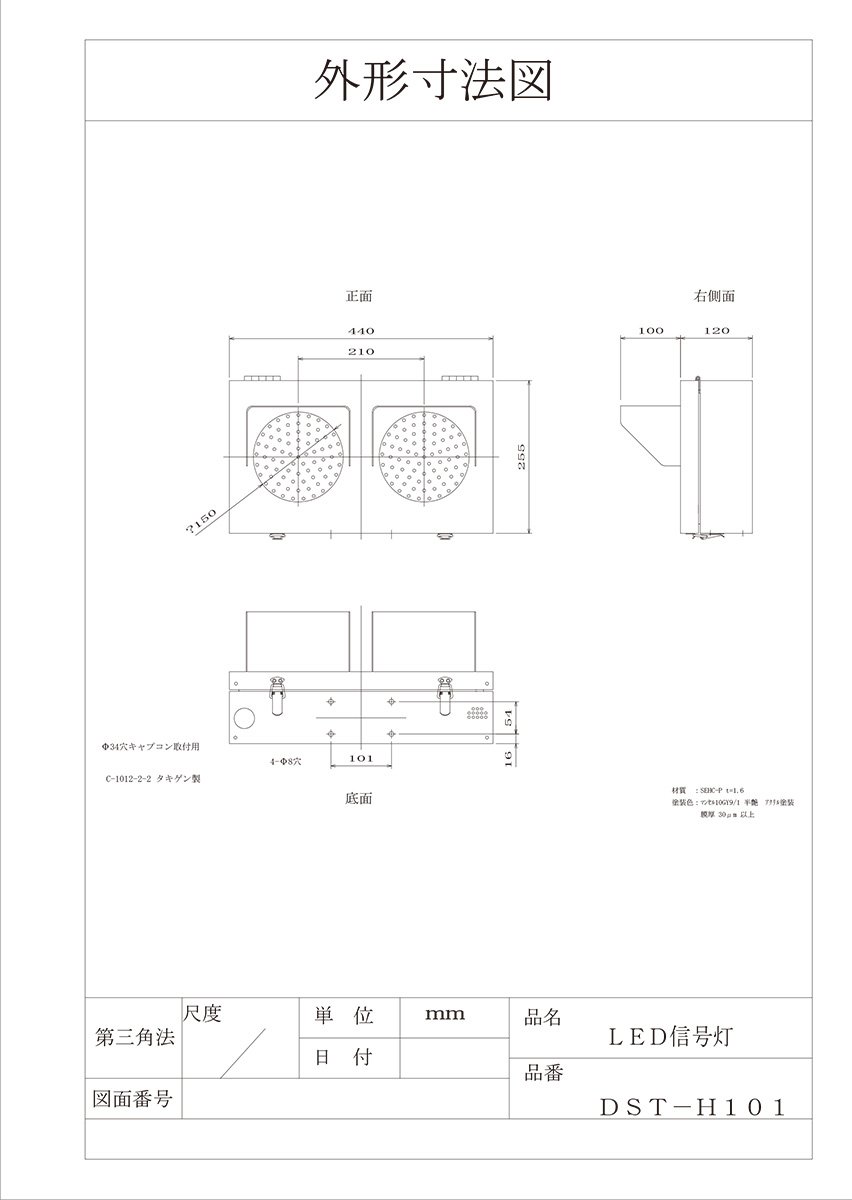

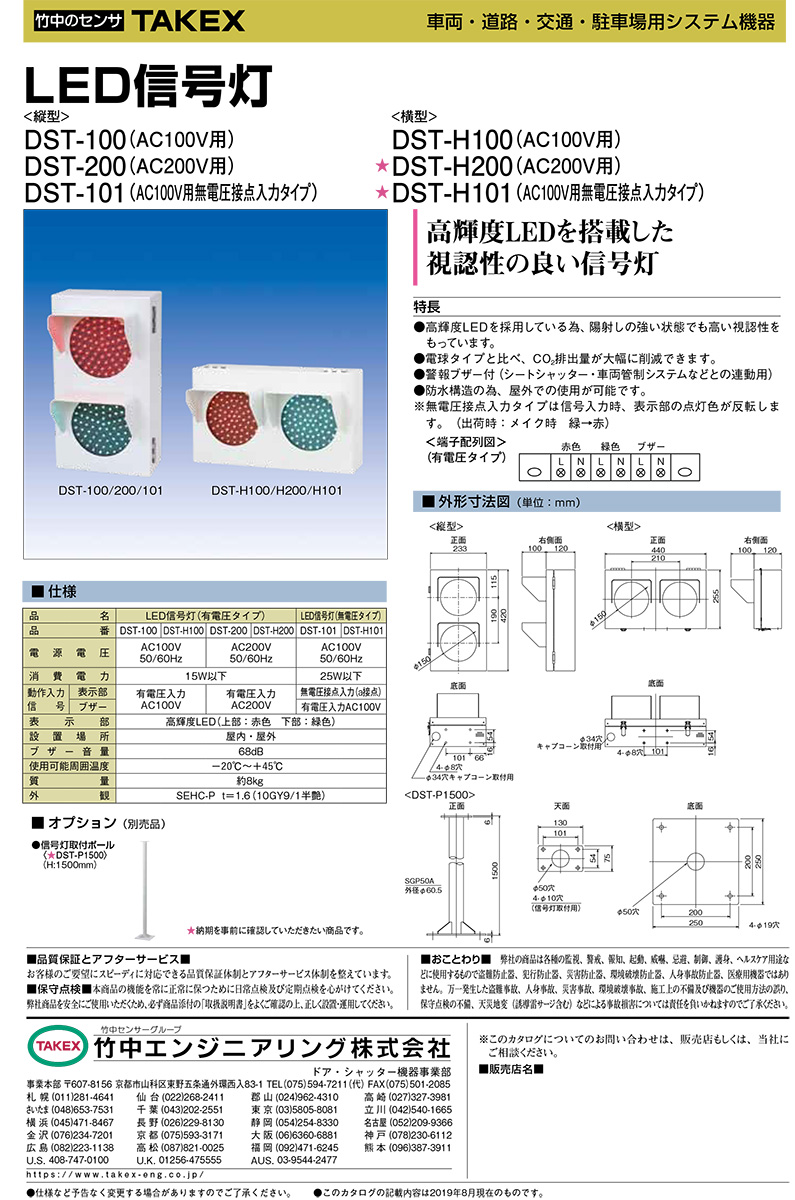

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 石畳や勾配のある駐車場の出入口管理
  • フォークリフトが行き交う物流倉庫の安全管理
  • シートシャッター連動の車両管制システム
  • 騒音のある工場内での警報ブザー併用運用

導入前に確認したいポイント

  • 設置スペースが横長（横型レイアウト）であること
  • 上位制御盤からの出力が「有電圧」であること
  • 取付面が8kgの重量に耐えられる強度があるか
  • 点滅動作が必要な場合は外部での制御が必要

特長

高輝度LEDアレイによる圧倒的な視認性

光源には高輝度LEDを採用。陽射しの強い日中でも遠くから信号の状態をはっきりと認識できます。電球タイプと比較して球切れの心配がほとんどなく、メンテナンスコストを大幅に削減可能です。

AC100V〜200Vのワイドレンジ電源対応

AC100Vから200Vまでの広範囲な電源入力に対応したフリー電源設計です。現場の電源環境に合わせて電圧を切り替える手間や、印加間違いによる機器焼損のリスクを排除しています。

堅牢なSEHC-P（電気亜鉛めっき鋼板）筐体

板厚1.6mmの強固な鋼板を採用。プラスチック製とは一線を画す耐久性を持ち、振動や外部からの衝撃、紫外線の影響を受けやすい屋外環境においても長期間安定して機能します。

全天候型の防滴構造

屋外設置を前提とした防滴構造を採用しています。背面からのケーブル引き込み部にキャプコン等を用いることで、雨水の侵入を防ぎ、駐車場等の過酷な屋外現場でも安心して導入いただけます。

68dBの警報ブザーを標準搭載

視覚的な信号だけでなく、音による警告も可能です。本体底面に配置されたブザーは68dBの音圧を持ち、周囲の騒音下でも異常を明確に周知することができます。

メンテナンス性を考慮した設計思想

現場での故障要因となりやすいDIPスイッチや可変ボリュームをあえて排除。経年劣化や振動による設定ズレを防ぐ「故障させない」設計が貫かれています。

選定時に評価したい強み

  • 省電力設計： 従来の電球式に比べ、消費電力を大幅に抑制しランニングコストを低減。
  • 耐候性塗装： 10GY9/1半艶塗装により、インダストリアルな外観と耐食性を両立。
  • 有電圧制御： 電源線を直接オン/オフするだけで動作するシンプルな制御系。
  • 長期信頼性： 日本国内メーカー（TAKEX）による高品質な製造・検査体制。

施工・設置ガイド

重量が約8.0kgあるため、取付には十分な強度を持つ壁面または専用ポール（DST-P1500）を使用してください。屋外設置時は、ケーブルを伝って水が浸入しないよう、必ず「水切りトラップ」を設けて配線してください。

確認項目 DST-H100（本製品）の仕様
制御方式 有電圧入力（AC100V/200Vを各端子に印加して動作）
表示方向 横型（左：赤色、右：青(緑)色）
点灯動作 常時点灯（点滅が必要な場合は上位側でパルス制御）
配線端子 端子台式（安全のため付属の端子カバーを必ず装着）

製品仕様

項目 内容
品名 ＬＥＤ信号灯
品番 ＤＳＴ－Ｈ１００（横型）
電源電圧 ＡＣ１００〜２００Ｖ（５０／６０Ｈｚ）
消費電力 １５Ｗ以下
動作入力信号（表示部・ブザー） 有電圧入力 ＡＣ１００〜２００Ｖ
表示部光源 高輝度ＬＥＤ
表示色レイアウト 左部：赤色、右部：青（緑）色
ブザー音量 ６８ｄＢ
使用可能周囲温度 －２０〜＋４５℃（結露なきこと）
使用可能周囲湿度 ８０％以下
設置場所 屋内・屋外（防滴構造）
質量 約８ｋｇ
外観材質 ＳＥＨＣ－Ｐ ｔ＝１．６
外観色調 １０ＧＹ９／１（半艶）

FAQ

Q：電圧はAC100VとAC200Vのどちらを使えば良いですか？ A：本製品はワイドレンジ対応のため、どちらの電圧もそのまま使用可能です。現場の電源環境に合わせて選択してください。
Q：LEDを点滅させることはできますか？ A：本体に点滅機能は内蔵されておりません。点滅させたい場合は、上位の制御盤（PLCやリレー回路）側で点滅制御を行った電圧を入力してください。
Q：ブザーだけ鳴らさないようにすることは可能ですか？ A：はい、有電圧入力タイプですので、ブザー用の端子に電圧を印加しなければ鳴ることはありません。
Q：屋外のポールに取り付けたいのですが、適合するポールはありますか？ A：専用の信号灯取付ポール「DST-P1500（外径φ60.5）」が用意されています。
Q：メンテナンスで注意すべき点はありますか？ A：LEDは長寿命ですが、レンズ表面が汚れると視認性が低下します。定期的に水または中性洗剤を含ませた布でレンズを清掃してください。
Q：無電圧接点（a接点）で制御したいのですが。 A：本機は有電圧入力タイプです。無電圧接点での制御を希望される場合は、姉妹機の「DST-H101」をご検討ください。
Q：石膏ボードの壁面に取り付けられますか？ A：質量が約8kgあるため、石膏ボードのみへの設置は危険です。必ず鉄骨やコンクリートなどの構造体、または十分な補強を施した面に固定してください。
Q：極寒地（-30℃など）での使用は可能ですか？ A：使用可能周囲温度の下限は-20℃となっております。それを下回る環境では動作保証外となります。
Q：消費電力はどのくらいですか？ A：最大でも15W以下と、従来の電球式に比べて非常に省電力です。
Q：本体の色を塗り替えても問題ありませんか？ A：塗装の塗り替えは放熱性や耐久性に影響を及ぼす可能性があるため、メーカー保証の対象外となる場合がございます。
