DST-P1500 LED信号灯取付ポール （H：1,500mm） TAKEX 竹中エンジニアリング [DST-P1500]

DST-P1500 LED信号灯取付ポール （H：1,500mm） TAKEX 竹中エンジニアリング [DST-P1500]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） LED信号灯 無電圧接点入力 屋内外対応

DST-H101 LED信号灯（横型）無電圧仕様

DST-H101は、高輝度LEDを採用した視認性抜群の横型信号灯です。無電圧接点入力に対応しており、センサーや制御盤からの信号で「赤」と「緑」の表示を安全に切り替えることができます。駐車場、工場、物流倉庫などの車両管制システムに最適なプロフェッショナル仕様です。

  • 型番： DST-H101
  • 製品名： LED信号灯（横型）無電圧仕様
  • 入力方式： 無電圧a接点入力（表示部）/ 有電圧入力（ブザー）
  • 主な用途： 駐車場入口、シートシャッター連動、車両管制、工場内安全警告
  • 電源： AC100V〜200V フリー電源
  • 筐体： 鋼板製（SEHC-P）防滴構造
DST-H101 LED信号灯 横型

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 駐車場の出入り口やスロープの車両管制
  • 工場内のシートシャッターの動作警告
  • 物流倉庫のトラックバースでの誘導表示
  • フォークリフト通行路の安全確保・信号制御

導入前に確認したいポイント

  • 横型筐体の設置スペースの有無
  • 制御盤からの出力が「無電圧a接点」であること
  • ブザーを鳴らす場合は別途AC電源の供給が必要
  • 取付面が約8kgの重量に耐えられる強度か

特長

高輝度LEDアレイによる圧倒的な視認性

光源には高輝度LEDを採用しており、直射日光が当たる日中の屋外環境下でも、遠方から確実な信号認識が可能です。従来の電球式に比べ、周囲が明るい状態でも「赤」と「緑」の識別が容易で、事故防止に大きく貢献します。

省電力・長寿命でメンテナンスコストを削減

LED化により消費電力を大幅に抑制し、最大でも25W以下の低消費電力を実現しました。白熱電球のような球切れの心配がほとんどなく、高所設置時でも頻繁な交換作業を必要としないため、ランニングコストと保守の手間を劇的に軽減します。

鋼板製筐体による堅牢なヘビーデューティー設計

本体材質には、板厚1.6mmのSEHC-P（電気亜鉛めっき鋼板）を使用しています。プラスチック樹脂製とは一線を画す剛性を備えており、強風、振動、経年劣化に対しても極めて高い耐久性を発揮します。インダストリアルな現場に相応しい信頼性の高い設計です。

AC100V〜200Vのワイドレンジ電源対応

AC100Vから200Vまでの電圧を自動で判別するフリー電源入力回路を搭載。現場の電源環境に合わせて変圧器を用意したり、設定を変更したりする手間がなく、電圧の印加ミスによる焼損リスクを最小限に抑えます。

施工・運用をシンプルにする「スイッチレス」設計

現場での誤設定や振動による誤動作を防ぐため、内部のDIPスイッチや可変ボリュームを一切排除した設計となっています。複雑な動作シーケンスの調整は上位の制御盤側（PLC等）で行うことを前提とした、質実剛健なプロ向け仕様です。

防滴構造で過酷な屋外環境にも対応

屋外設置を想定した防滴構造を採用しています。背面にはキャプコン取付穴を備え、適切な配線処理を施すことで雨水の侵入を防ぎます。動作温度範囲も-20℃〜+45℃と広く、寒冷地から夏場の高温下まで安定した動作を提供します。

フェールセーフを考慮した信号切替仕様

無電圧a接点入力タイプは、出荷時の設定で「接点開放時に緑点灯」「接点短絡時に赤点灯」となります。断線等のトラブル発生時には「緑（通常時）」側に倒れるなど、システム全体の安全ロジックを構築しやすい動作仕様です。

警報ブザー搭載で聴覚的な警告も可能

表示灯の切り替えと連動、または独立して鳴動させることができるブザー（68dB）を内蔵しています。視覚だけでなく音による警告を追加することで、シートシャッターの下降時や車両の接近を周囲の作業員へより確実に知らせることができます。

選定時に評価したい強み

  • 高耐久： 樹脂製ではなく、8kgの重量を持つ鋼板製筐体を採用。
  • 汎用性： AC100V/200Vどちらの電源でもそのまま接続可能。
  • 確実性： 現場設定を排除することで、長期的な動作安定性を確保。
  • 安全性： 無電圧入力により、制御盤と表示器間の絶縁・安全を担保。

施工・設置ガイド

本製品は本体質量が約8kgあるため、設置の際は取付面の強度を十分確認してください。壁面取付のほか、専用のオプションポール（DST-P1500）を用いた自立設置も可能です。

施工・運用項目 この製品での考え方
電源の接続 AC100V〜200Vを常時供給します。
信号の接続 無電圧接点を「切替入力」端子へ。電圧印加は厳禁です。
ブザーの鳴動 ブザー端子には別途AC電圧（100/200V）を入力することで鳴動します。
防水処理 底面のキャプコンを確実に締め、ケーブルに水切りトラップを設けてください。
メンテナンス LEDは長寿命ですが、レンズ表面の汚れは視認性を下げるため定期清掃を推奨します。

製品仕様

項目 内容
品名 ＬＥＤ信号灯
品番 ＤＳＴ－Ｈ１０１（横型）
電源電圧 ＡＣ１００〜２００Ｖ（５０／６０Ｈｚ）
消費電力 ２５Ｗ以下
動作入力信号 （表示部）無電圧ａ接点入力
（ブザー）有電圧入力 ＡＣ１００／２００Ｖ
表示部 高輝度ＬＥＤ（左部：赤色、右部：緑色）
ブザー音量 ６８ｄＢ
使用可能周囲温度 －２０〜＋４５℃
使用可能周囲湿度 ８０％以下（結露なきこと）
設置場所 屋内・屋外（防滴構造）
質量 約８ｋｇ
外観材質 / 色 ＳＥＨＣ－Ｐ ｔ＝１．６（１０ＧＹ９／１半艶）

FAQ

Q：電源電圧は100Vと200Vのどちらでも使えますか？ A：はい、AC100V〜200Vのフリー電源に対応しているため、どちらの電圧でもそのままお使いいただけます。
Q：屋外に設置できますか？ A：はい、防滴構造のため屋外設置が可能です。ただし、完全防水ではありませんので、必要に応じて雨よけの下などに設置するか、配線導入部の防水処理を確実に行ってください。
Q：LEDを点滅させることはできますか？ A：本製品自体に点滅機能（フラッシャー）は内蔵されていません。点滅させたい場合は、上位の制御盤側でパルス信号を入力するように設定してください。
Q：ブザーを鳴らすにはどうすればよいですか？ A：表示部の切り替えは無電圧接点ですが、ブザー端子は「有電圧入力」です。ブザーを鳴らしたいタイミングでAC100Vまたは200Vを印加してください。
Q：信号入力（無電圧接点）の動作を教えてください。 A：出荷時設定では、接点が開いている（オープン）時は緑色が点灯し、接点が閉じている（クローズ）時は赤色に切り替わります。
Q：メンテナンスで電球交換は必要ですか？ A：LEDアレイを採用しているため、従来の電球式のような定期的な交換は不要です。

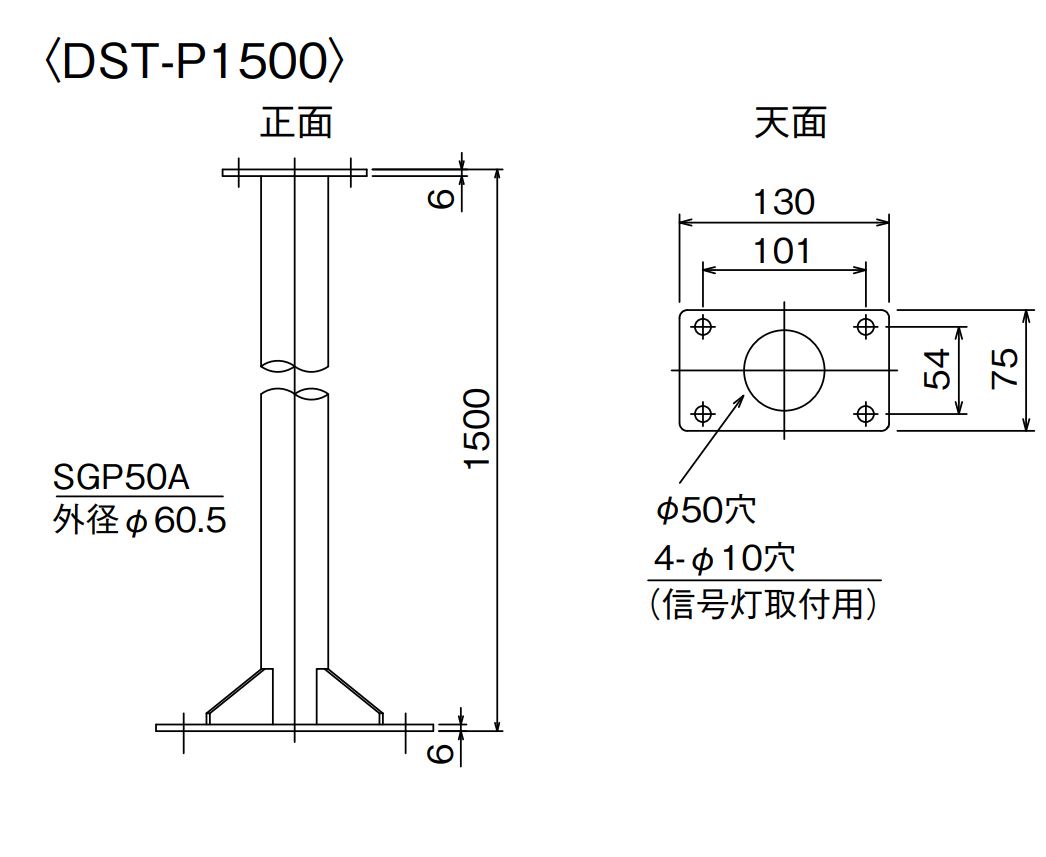

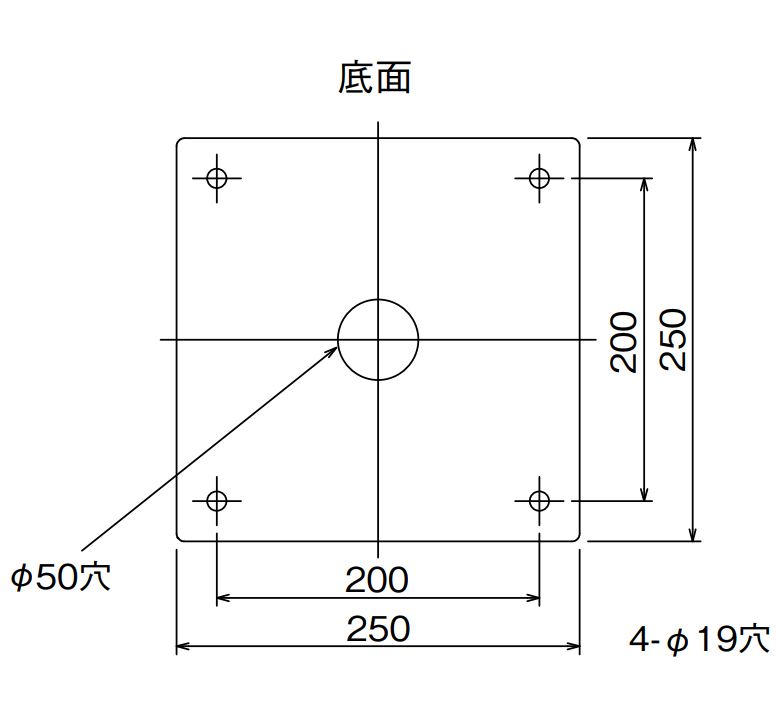

Q：取り付け用のポールはありますか？ A：オプションとして専用ポール「DST-P1500」をご用意しています。
Q：内部に設定用のスイッチはありますか？ A：いいえ、故障や誤設定のリスクを減らすため、内部にDIPスイッチや設定ボリュームは設けておりません。
Q：対応する周囲温度は？ A：-20℃から+45℃の範囲で動作可能です。
Q：断線した場合はどちらの色が点灯しますか？ A：切替入力ケーブルが断線した場合は接点開放状態となるため、緑色が点灯します。
