DST-300 小型LED信号灯 DC12〜24V用無電圧接点入力タイプ TAKEX 竹中エンジニアリング [DST-300]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

竹中エンジニアリング（TAKEX） LED表示灯車両管制 IP54防雨

DST-310A 小型LED信号灯 AC100/200V用有電圧入力タイプ

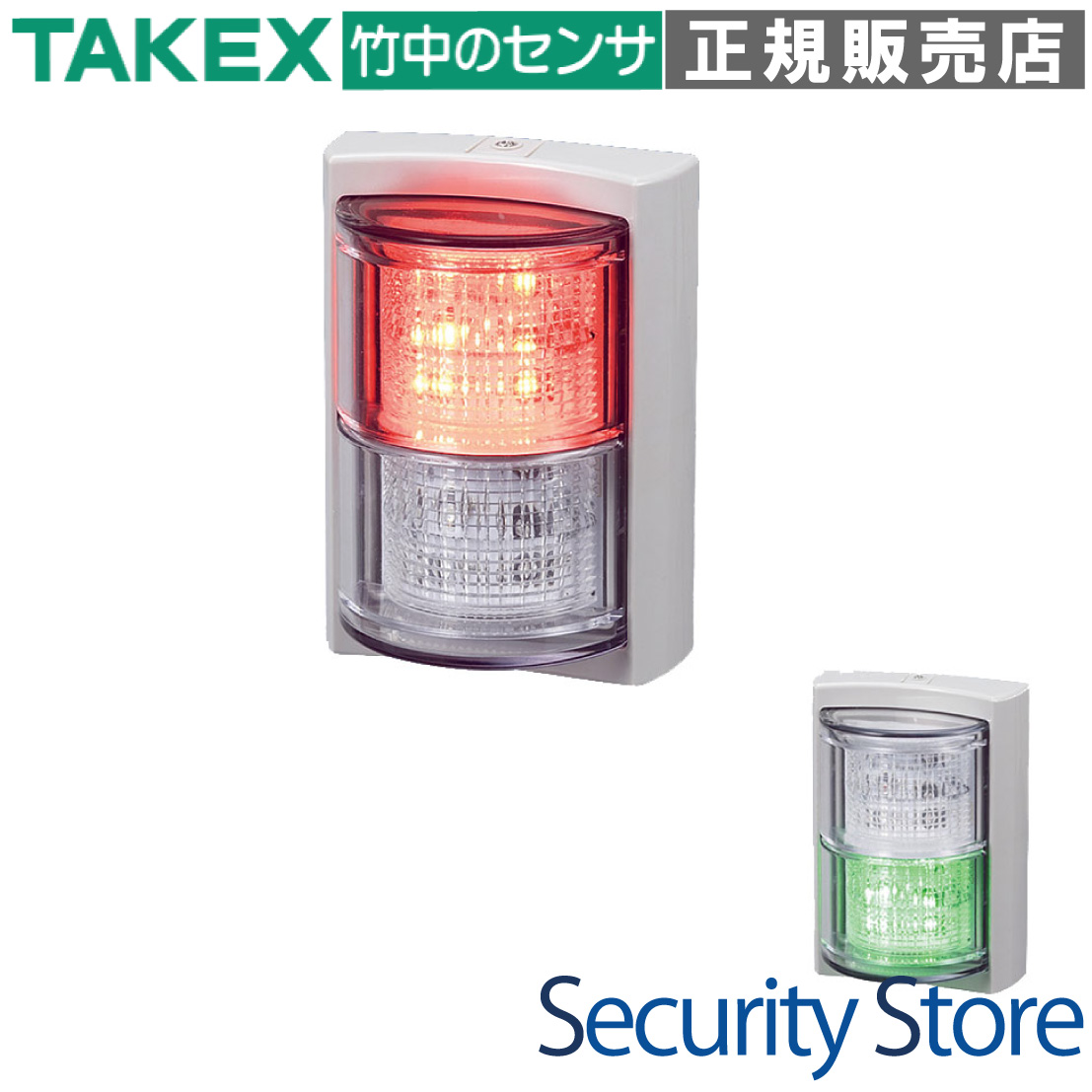

赤・緑の2色表示に対応した、デザイン性と視認性に優れた小型LED信号灯です。ハイパワーLEDの採用により、屋外の太陽光直下でも確実な注意喚起を可能にします。AC100Vから200Vまで対応するワイドレンジ設計で、現場の電源環境を選ばず導入いただけます。

型番： DST-310A
方式： 有電圧入力方式（AC100V〜200V）
光源： ハイパワーLED（赤・緑各4個）
主な用途： シャッター警告、駐車場車両管制、在室表示
設置場所： 屋内・屋外（IP54相当）
特記： 1個用スイッチボックス適合 / SUS製取付板採用

資料ダウンロード

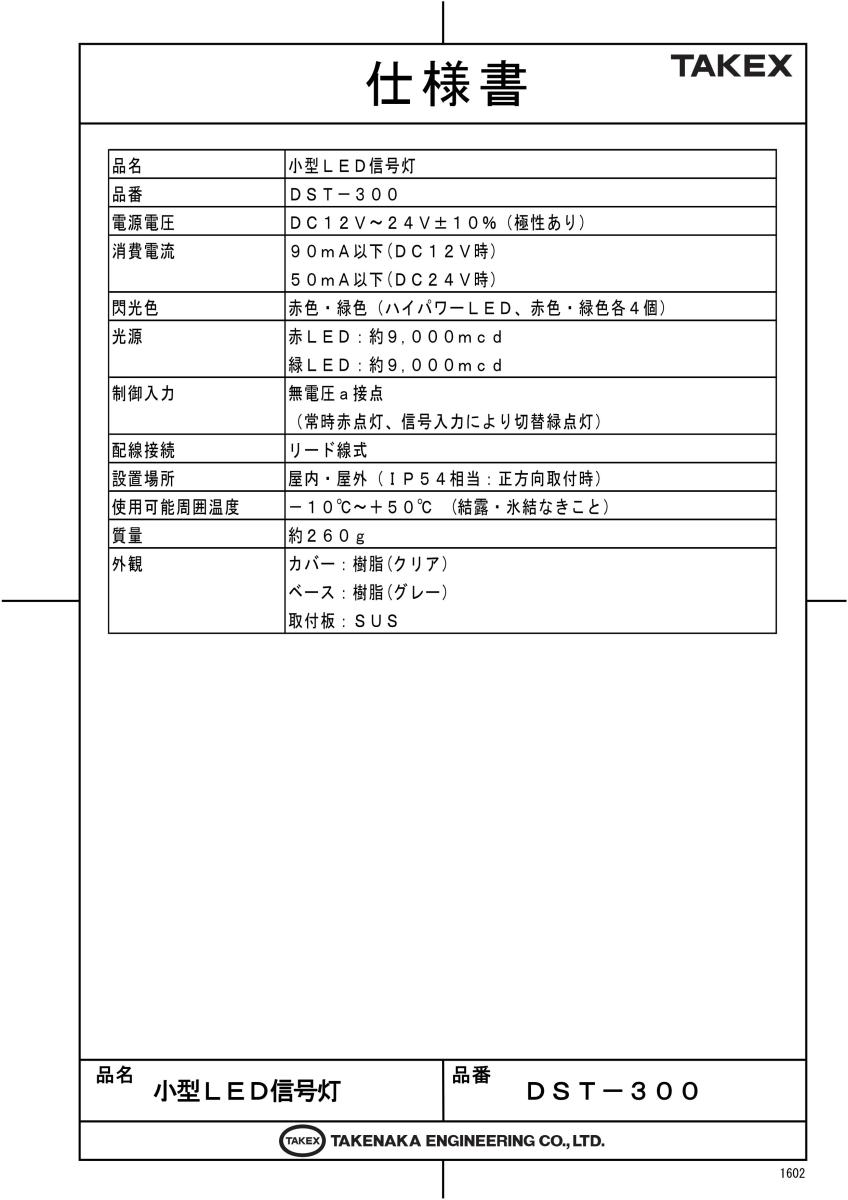

仕様書（PDF）製品カタログ（PDF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

ガレージ・倉庫のシャッター動作警告
駐車場の出庫警告・車両管制信号
工場内のフォークリフト通行注意表示
オフィスや会議室の在室・不在表示

導入前に確認したいポイント

入力電圧がAC100V〜200Vの範囲内か
赤・緑の同時入力防止（インターロック）が可能か
設置方向（上下）が正しく確保できるか
無電圧接点で制御する場合、別途電源が必要

特長

優れた屋外視認性を実現するハイパワーLED

赤色・緑色それぞれ4個ずつのハイパワーLED素子を実装。専用設計のクリア樹脂カバーにより、光の拡散性と直進性を両立しました。屋外の直射日光下であっても、遠方からの視認性を十分に確保します。

180°のワイドな視野角

正面だけでなく、左右180°の広い視野角を誇ります。側方から接近する車両や歩行者に対しても、死角を作らず確実に信号を伝達できるため、安全性が飛躍的に向上します。

AC100V〜200V対応のワイドレンジ入力回路

フリー電圧対応の回路を搭載しており、現場の電源が100V系でも200V系でも、トランスの追加やスイッチの切り替えなしでそのまま接続可能です。電圧変動に強い定電流駆動により、常に安定した輝度を維持します。

IP54相当の防雨構造と高耐久設計

エンクロージャはIP54相当の防雨構造となっており、屋外壁面への設置が可能です。また、取付板には防錆能力に優れたSUS（ステンレス）を採用。雨水や湿気による腐食を防ぎ、長期間の安定運用を支えます。

1個用スイッチボックスへのスマートな取付

露出取付はもちろん、JIS規格の1個用スイッチボックスへの取り付けにも対応しています。壁面と一体化するコンパクトでスマートなデザインは、建物の外観を損なうことなく設置できます。

高信頼のノーメンテナンス設計

内部にDIPスイッチや調整ボリュームなどの可動接点を一切持たない設計を採用しています。振動や温度変化、経年劣化による接点不良のリスクを徹底的に排除した、プロ仕様の高信頼デバイスです。

現場での施工性を重視したリード線式

本体背面から約470mmのリード線が引き出されており、ジョイントボックス内での結線作業が容易です。端子台を持たない構造のため、本体内部へ水が侵入する経路を最小限に抑えています。

明確な信号切り替えによるトラフィック制御

外部からの電圧印加により、赤と緑を明確に切り替えることができます。点滅動作が必要な場合は、外部のリレーやタイマーを利用することで、現場のニーズに合わせた自由な発光パターンの構築が可能です。

    選定時に評価したい強み
    電圧フリー： AC100V/200Vどちらの電源でもそのまま使える汎用性。
耐食性： ステンレス製取付板により、沿岸部や湿気の多い場所でも錆びにくい。
視認性： 屋外昼間でもはっきり見えるハイパワーLEDと拡散レンズ。
省電力： 最大1.6Wの低消費電力で、ランニングコストを抑制。



施工・設置ガイド

本製品の性能を十分に発揮し、浸水トラブルを防ぐために以下の施工ルールを遵守してください。

確認項目	この製品での考え方
設置方向	必ず「上下」を守って設置してください。横向き・逆向きは浸水の原因となります。
防水処理	壁面のコード引き込み穴は、必ずシリコンコーキング等で止水処理を行ってください。
配線制御	赤・緑の同時入力は厳禁です。必ずどちらか一方のみ通電するインターロックを組んでください。
回路保護	安全のため、電源ラインに1A程度のヒューズを挿入することを推奨します。

製品仕様

項目	内容
電源電圧	AC100V〜200V ±10%（50/60Hz）
消費電力（AC100V時）	赤点灯：1.3W / 緑点灯：0.8W
消費電力（AC200V時）	赤点灯：1.6W / 緑点灯：1.1W
閃光色	赤色・緑色（ハイパワーLED、赤色・緑色各4個）
光源（照度）	赤LED：約10,800mcd / 緑LED：約18,000mcd
制御入力	有電圧入力（AC100V〜200V）
配線接続	リード線式（長さ：約470mm、スリーブ付）
設置場所	屋内・屋外（IP54相当）
使用可能周囲温度	- 10℃〜＋50℃（結露なきこと）
質量	約275g
材質	カバー：樹脂（クリア） / ベース：樹脂（グレー） / 取付板：SUS（ステンレス）

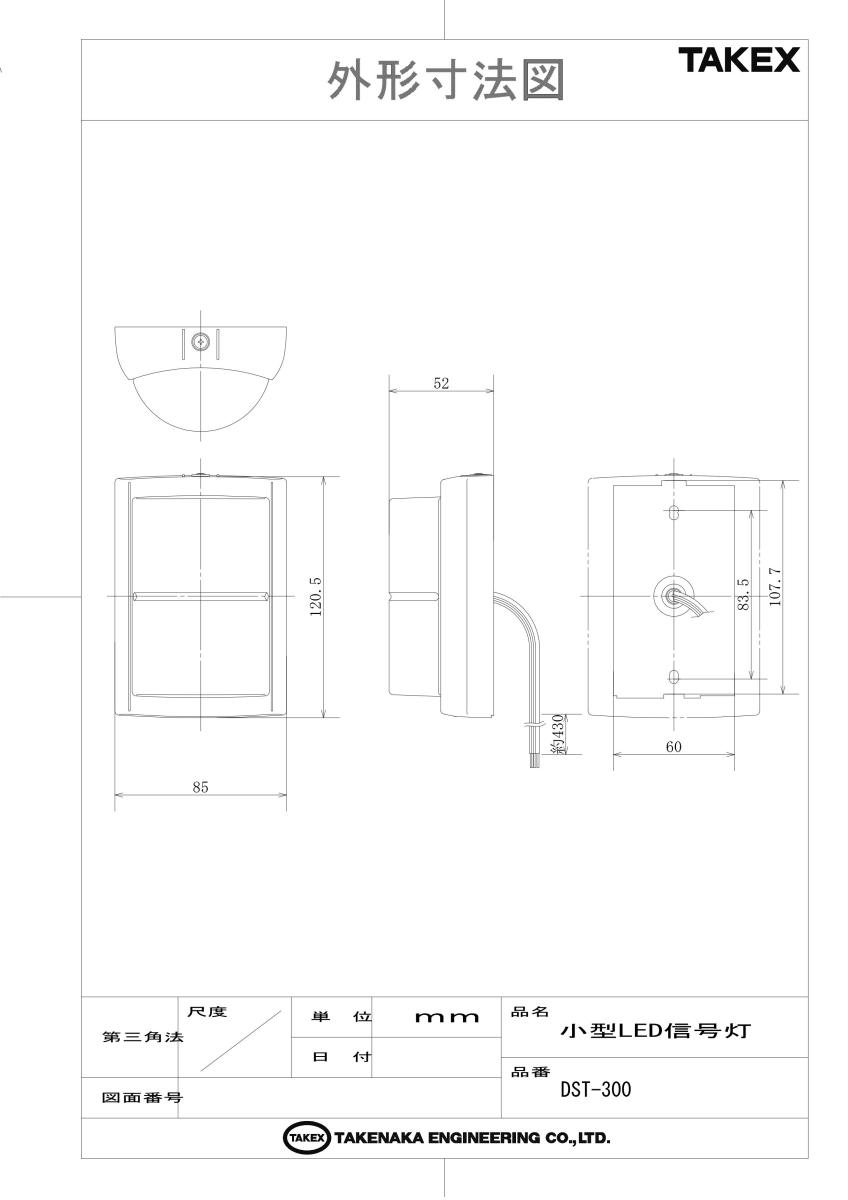

外形寸法	H120.5 × W85 × D52 mm

FAQ

Q：AC100VとAC200Vで製品を使い分ける必要がありますか？ A：いいえ、1台でAC100Vから200Vまで自動対応するワイドレンジ設計ですので、使い分けは不要です。

Q：LEDを点滅させることはできますか？ A：本体に点滅回路は内蔵されていません。点滅させたい場合は、外部の制御盤側で点滅（パルス印加）させてください。

Q：赤と緑を同時に点灯させることは可能ですか？ A：回路への過負荷を避けるため、同時入力は行わないでください。必ずインターロック回路を構成してください。

Q：雨のあたる屋外に設置しても大丈夫ですか？ A：はい、IP54相当の防雨構造ですので屋外設置が可能です。ただし、必ず上下方向を正しく取り付けてください。

Q：取付用のスイッチボックスは何を使えばいいですか？ A：JIS規格の1個用スイッチボックス（取付ピッチ83.5mm）に適合します。

Q：メンテナンスで内部の明るさを調整できますか？ A：高信頼性を保つため、内部に調整ボリュームなどの可動部は設けておりません。明るさは固定となります。

Q：無電圧接点（ドライ接点）を直接つなげば動きますか？ A：本製品は「有電圧入力タイプ」です。動作にはAC100V〜200Vの電源を供給する必要があります。

Q：リード線の長さはどのくらいありますか？ A：本体から約470mmのリード線が出ています。届かない場合はジョイントボックス等で延長してください。

Q：取付板の材質は何ですか？錆びやすいですか？ A：SUS（ステンレス）製ですので、一般的なスチール製よりも極めて錆に強く、屋外での使用に適しています。

Q：横向きに取り付けることはできますか？ A：いいえ、防水パッキンや水抜きの構造上、横向きや逆向きの設置は避けてください。浸水の原因となります。
