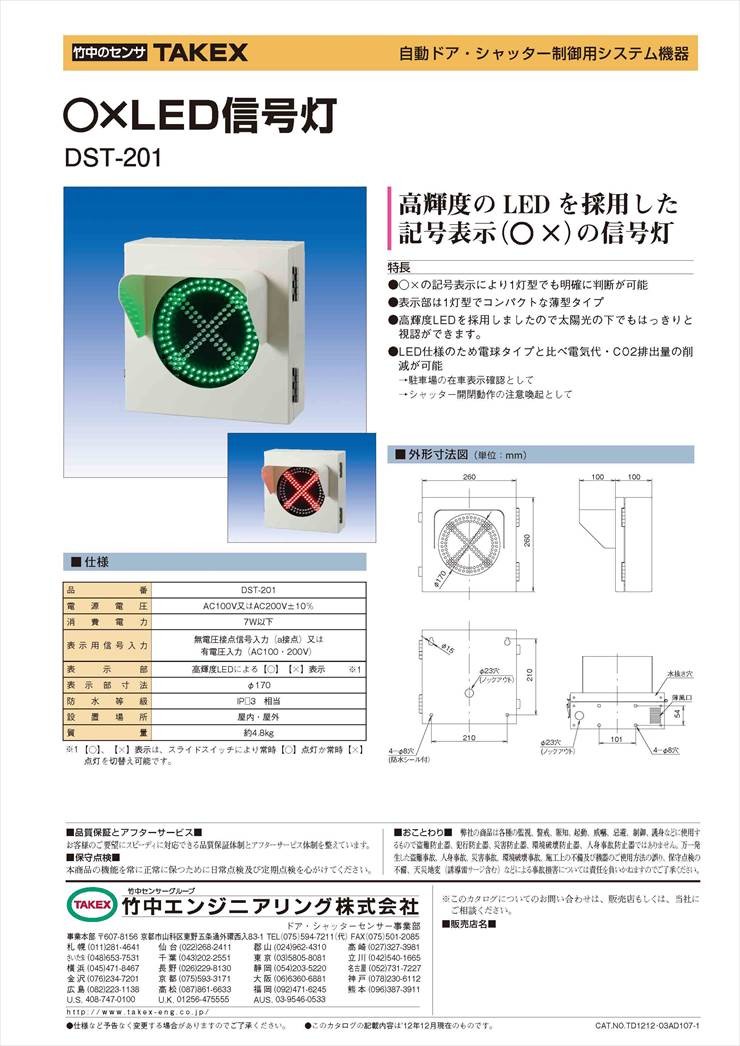

DST-201 高輝度LED○×信号灯 TAKEX 竹中エンジニアリング [DST-201]

DST-201 高輝度LED○×信号灯 TAKEX 竹中エンジニアリング [DST-201]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 信号灯 LED表示灯 車両管制 IP54防雨

DST-300 小型LED信号灯 DC12〜24V用無電圧接点入力タイプ

屋外の太陽光下でも抜群の視認性を誇る、ハイパワーLED採用の2灯式小型信号灯です。工場・駐車場の車両管制やシャッターの動作警告など、安全管理が求められる現場に最適なプロフェッショナル仕様です。

  • 型番： DST-300
  • 製品名： 小型LED信号灯
  • 光源： 赤・緑ハイパワーLED（各4個搭載）
  • 輝度： 約9,000mcd（極めて高い日中視認性）
  • 電源電圧： DC12V〜DC24V（広範囲対応）
  • 保護構造： IP54相当（屋外設置対応）
小型LED信号灯 DST-300

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 工場・倉庫のシャッター動作警告
  • 駐車場ゲートの車両管制・進入可否表示
  • 病院やオフィスの在室・不在表示
  • 構内の交差点や通路の安全表示

導入前に確認したいポイント

  • 取付方向（垂直設置）の確保が可能か
  • 電源電圧（DC12-24V）の供給環境
  • 壁面貫通部のコーキング処理の準備
  • 制御信号が無電圧a接点であること

特長

約9,000mcdのハイパワーLEDによる圧倒的な視認性

赤色・緑色ともに、各4個のハイパワーLEDを採用しています。各色約9,000mcdという極めて高い光度を誇り、屋外の直射日光下であっても遠方から状態を確実に判別可能です。180°の広い視野角により、どの角度からも視認しやすく、事故防止に大きく貢献します。

フェールセーフを意識した信号切替ロジック

本機は待機時（制御信号OFF）に赤色が点灯し、信号入力時（ON）に緑色へ切り替わる仕様です。「異常時や信号断絶時には停止・進入禁止（赤）を示す」という産業安全の基本思想に基づいた設計となっており、高い安全性を担保します。

広範囲な入力電圧（DC12V〜24V）に対応

DC12VからDC24Vまで、±10%の範囲で電源供給が可能です。現場での長距離配線による電圧降下を許容しやすく、また既存のセキュリティシステムや制御盤の電源をそのまま利用できる柔軟性を備えています。

IP54相当の防雨構造で屋外設置が可能

精密な筐体設計によりIP54相当の耐候性を実現しています。直接雨がかかる屋外壁面への設置が可能であり、工場建屋の外壁や駐車場の支柱など、過酷な環境下でも長期間安定して動作します。

1個用スイッチボックスに適合するスマートな設置

露出取付はもちろん、JIS規格の1個用スイッチボックス（取付ピッチ83.5mm）に適合します。新築時の埋込配管を利用した施工では、配線を露出させることなく、意匠性に優れたスマートな外観を維持したまま設置が可能です。

故障リスクを低減する「マイコンレス・接点レス」設計

内部に設定用のDIPスイッチや可変ボリュームを一切持たず、マイコンも搭載していません。これにより、屋外特有の結露、振動、電磁ノイズによるプログラム暴走や設定ズレ、接点不良のリスクを根本から排除し、極めて高い信頼性を実現しています。

省電力設計によるシステム負荷の軽減

DC12V時で90mA、DC24V時で50mAという低消費電流設計です。複数台の信号灯を同時に運用する場合や、他のセンサーと電源を共用する場合でも、システム全体の電源容量を圧迫しません。

選定時に評価したい強み

  • 昼間視認性： 直射日光下でもハッキリ見える9,000mcdの高輝度。
  • 信頼性： ソフトウェアフリーズが発生しないアナログ回路設計。
  • 施工性： スイッチボックス対応と背面コーキング配慮設計。
  • 耐候性： 錆びにくいステンレス製取付板とIP54樹脂筐体。

施工・設置ガイド

確実な動作と長寿命化のため、以下の施工手順を厳守してください。

確認項目 施工時の注意点
取付方向 必ず垂直方向（「上」表示を上にする）に設置してください。横向き・逆向きは浸水の原因となります。
防水処理 壁面から配線を引き出す穴（φ20mm）の周囲は、必ず変成シリコン等でコーキング処理を行ってください。
配線距離 長距離配線（50m以上推奨）の場合は、電圧降下を考慮しDC24Vでの運用を推奨します。
制御接点 微小電流で動作するため、制御側のリレーは金クラッド接点などの微小負荷対応品を推奨します。

製品仕様

項目 内容
電源電圧 DC12V〜24V ±10%（極性あり）
消費電流 110mA以下（DC12V時） / 65mA以下（DC24V時）
※通常実効値：90mA(12V) / 50mA(24V)
閃光色 赤色・緑色（2色切替式）
光源 ハイパワーLED（赤色4個・緑色4個）
光度 赤LED：約9,000mcd / 緑LED：約9,000mcd
制御入力 a接点（無電圧）
（常時赤点灯、信号入力により緑点灯へ切替）
配線接続 リード線式（長さ 約430mm）
設置場所 屋内・屋外（IP54相当）
使用可能周囲温度 -10℃〜+50℃（結露・氷結なきこと）
質量 約260g
材質 カバー：樹脂（クリア） / ベース：樹脂（グレー） / 取付板：SUS（ステンレス）
外形寸法 W85 × H120.5 × D52 mm

FAQ

Q：屋外で雨が直接かかる場所に設置できますか？ A：はい、IP54相当の防雨構造のため設置可能です。ただし、必ず指定の取付方向（垂直）を守り、背面穴のコーキング処理を行ってください。
Q：赤と緑を同時に点灯させることはできますか？ A：いいえ。内部回路で排他制御されているため、赤と緑が同時に点灯することはありません。
Q：信号入力がない時はどちらの色が点灯しますか？ A：無電圧接点入力がない（オープン）状態では、常時「赤色」が点灯します。
Q：AC100Vで使用できますか？ A：本機はDC12V〜24V専用です。AC100Vで使用する場合は、別途DC電源ユニット（パワーサプライ）を用意してください。
Q：西日が当たる場所でも見えますか？ A：はい。9,000mcdの高輝度LEDを搭載しているため、西日や直射日光下でも優れた視認性を発揮します。
Q：LEDの点滅速度を変えることはできますか？ A：本機は点灯専用モデルであり、点滅機能や速度調整機能は備わっていません。
Q：取付用のネジは付属していますか？ A：本体と取付板を固定するネジは付属していますが、壁面に取付板を固定するためのネジ（M3.5〜M4）は壁の材質に合わせて別途ご用意ください。
Q：NPNオープンコレクタ出力で制御できますか？ A：はい、可能です。緑線と灰線（COM）をオープンコレクタで短絡させることで緑点灯に切り替わります。
Q：点灯色が暗くなったように感じますが、寿命でしょうか？ A：電圧降下が発生している可能性があります。テスターで本体直近の電圧がDC10.8V以上あるか確認してください。
Q：横向きに設置したいのですが問題ありますか？ A：厳禁です。水抜き穴が機能しなくなり、内部に雨水や結露が溜まって故障の原因となります。必ず垂直に設置してください。
