DST-H100 LED 信号灯(横型)AC100V 仕様 TAKEX 竹中エンジニアリング [DST-H100]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX LED信号灯 SUS304ステンレス有電圧入力屋外対応

LED信号灯(縦型) DST-100S (有電圧タイプ・ステンレス仕様)

DST-100Sは、過酷な現場環境での視認性と耐久性を極限まで高めた重耐久型LED信号灯です。筐体にSUS304ステンレスを採用し、ゴミ処理施設や食品工場などの悪環境下でも長期間安定して稼働。高輝度LEDにより、日中の強い陽射しの中でも確実な情報伝達を可能にします。

型番： DST-100S
製品名： LED信号灯(縦型)
タイプ： 有電圧入力タイプ（AC100V〜200V）
筐体材質： SUS304（ステンレスヘアライン仕上げ）
主な用途： 工場ライン、工事現場、施設入退場、警告表示
設置環境： 屋内・屋外（-20℃〜+45℃）

資料ダウンロード

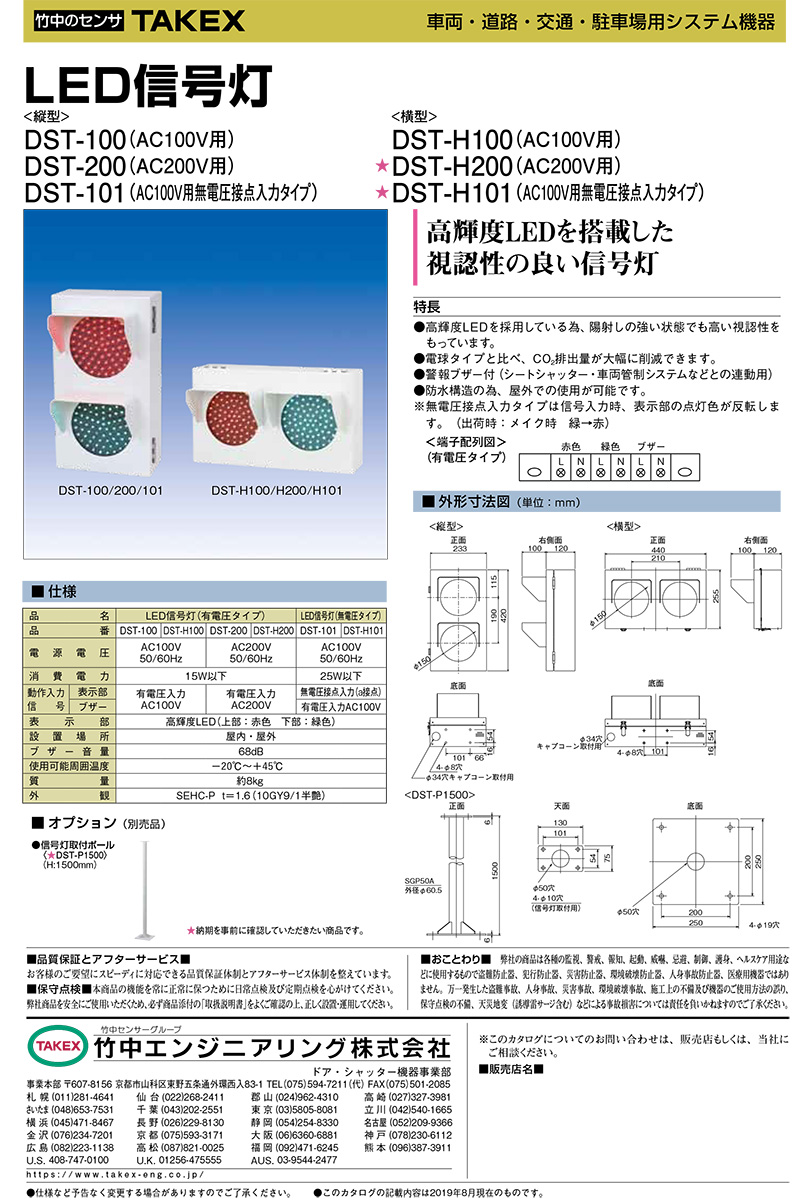

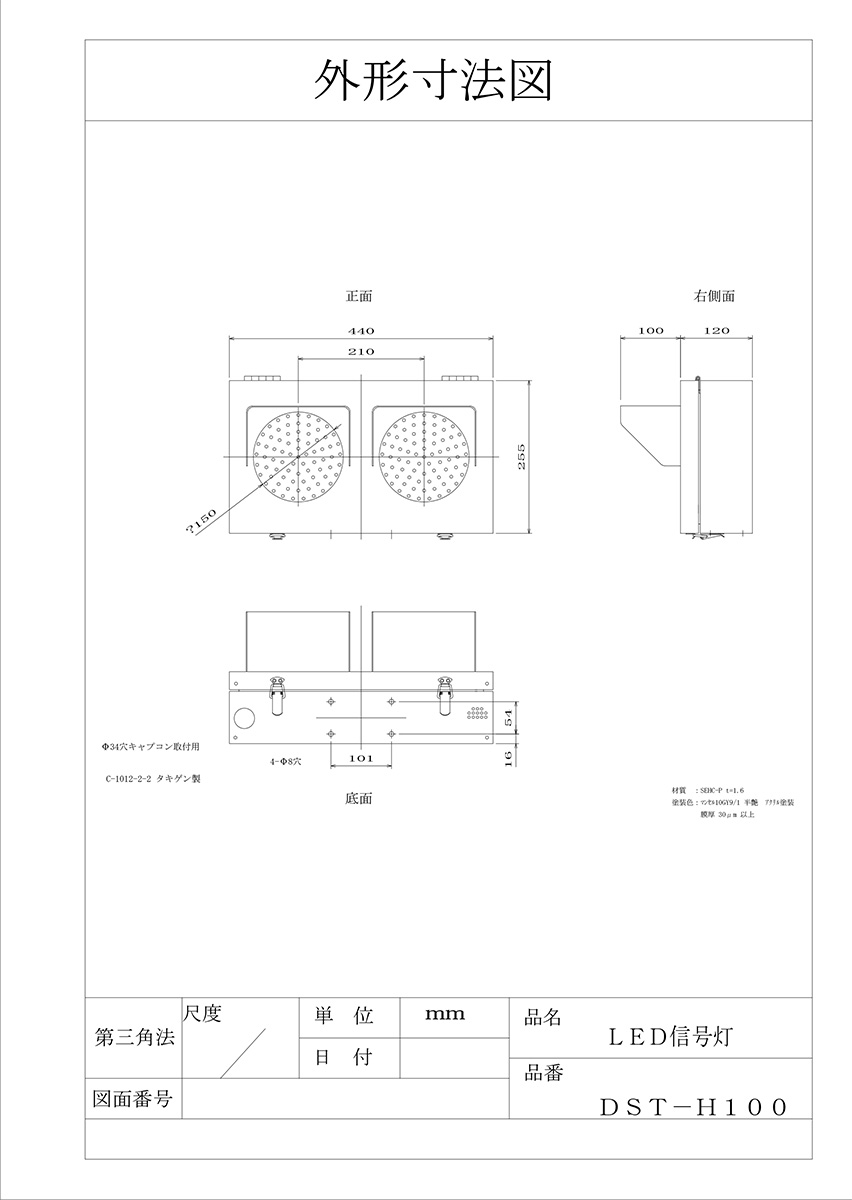

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）

この製品が向いている用途

食品工場の製造ライン稼働表示
ゴミ処理施設等の腐食性環境下
建設現場や資材置場の車両出入警告
制御盤と連動した設備の異常報知
直射日光が当たる屋外の駐車場ゲート

導入前に確認したいポイント

AC100V〜200Vの有電圧駆動か（接点ではありません）
設置箇所の強度は十分か（本体質量：約8kg）
点滅動作が必要な場合は制御盤側での制御が必要
音量調整は不可（固定68dB）
取り付けには専用ポールまたは強固な構造物が必要

特長

SUS304ステンレスによる強靭な筐体構造

筐体全体に耐食性・耐候性に極めて優れたSUS304（ステンレス鋼）を採用しています。一般的な塗装鋼板では劣化が早いゴミ処理施設、薬品・食品工場、沿岸部などの悪環境下でも錆や劣化を抑制し、長期間にわたって美観と機能を維持します。表面は光の乱反射を抑えるヘアライン仕立てです。

直射日光下でも鮮明な高輝度LEDアレイ

屋外の日射しが強い環境でも、作業員が遠方から表示状態を即座に認識できるよう、特殊な高輝度LEDを採用しています。一般的な表示灯で起こりやすい「ハレーション（光の飛び）」を抑え、鮮明な「赤」と「青（緑）」を放射する光学設計により、安全管理の精度を高めます。

信頼性を追求した有電圧ダイレクトドライブ方式

本機は制御盤等からAC100V〜200Vの電圧を直接印加することで駆動する有電圧タイプです。内部に複雑な変圧回路を持たないため、サージやノイズによる誤動作リスクが極小化されており、過酷な温度環境（-20℃〜+45℃）においても非常に高い安定性を誇ります。

メンテナンス性を向上させるソリッドステート設計

接点不良の原因となる内部の可動部品やDIPスイッチ、ボリュームダイヤルを一切搭載していません。これにより振動の多い現場でも故障リスクを低減し、設置後の不用意な設定変更によるヒューマンエラーも防止。長期間のメンテナンスフリー運用を支えます。

赤・青（緑）・ブザーの完全独立制御

上部の赤色LED、下部の青（緑）色LED、および内部ブザーはそれぞれ独立した入力端子を持っています。用途に合わせて個別に点灯・鳴動させることはもちろん、システム側での制御により同時動作させるなど、自由度の高い報知パターンを構築可能です。

施工の安全性を高める重耐久設計

本体質量約8kgという堅牢な造りは、強風や振動、予期せぬ飛来物に対する圧倒的な物理的強度を意味します。底面には100mmピッチの取付穴と配線引き込み用のφ34穴（キャプコン対応）を備え、専用ポール等への確実なマウントをサポートします。

LED採用による低消費電力・長寿命化

従来の電球式信号灯と比較して大幅に消費電力を削減。さらにLEDの長寿命特性により、高所や危険箇所などメンテナンスが困難な場所でのランプ交換の手間を大幅に軽減し、ランニングコストの抑制に貢献します。

周囲の騒音に負けない68dBブザー

視覚的な報知に加え、68dBのブザーユニットを内蔵。工場内や屋外の騒音下でも聞き取りやすい周波数帯域で設計されており、光と音の両面から周囲へ確実に危険や状態の変化を伝達します。

    選定時に評価したい強み
    圧倒的な耐候性： SUS304仕様により他製品では対応困難な悪環境に適合。
シンプルイズベスト： 複雑な設定不要。電圧印加で即座に動作する直感的な仕様。
確実な視認性： 屋外専用設計の高輝度LEDによる、日中の圧倒的な目立ちやすさ。
システム連携： PLCやタイマーリレーと組み合わせることで自在な点滅制御が可能。



施工・設置ガイド

本製品は強電（AC100/200V）を取り扱う重量物のため、電気工事士による確実な施工が必要です。設置の際は、付属または適合するキャプコンを用いて水密性を確保し、必要に応じて異種金属接触腐食を防ぐ絶縁処理を推奨します。

確認項目	この製品での考え方
点滅・断続動作	本体には点滅回路は内蔵されていません。制御盤側でフリッカ回路を組んでください。
音量調整	内部ボリュームはありません。68dB固定となります。
配線引き込み	底面のφ34穴より引き込みます。防水のためキャプコンの使用が必須です。
取付ピッチ	底面 100mm × 100mm (4-φ8穴) に対応。

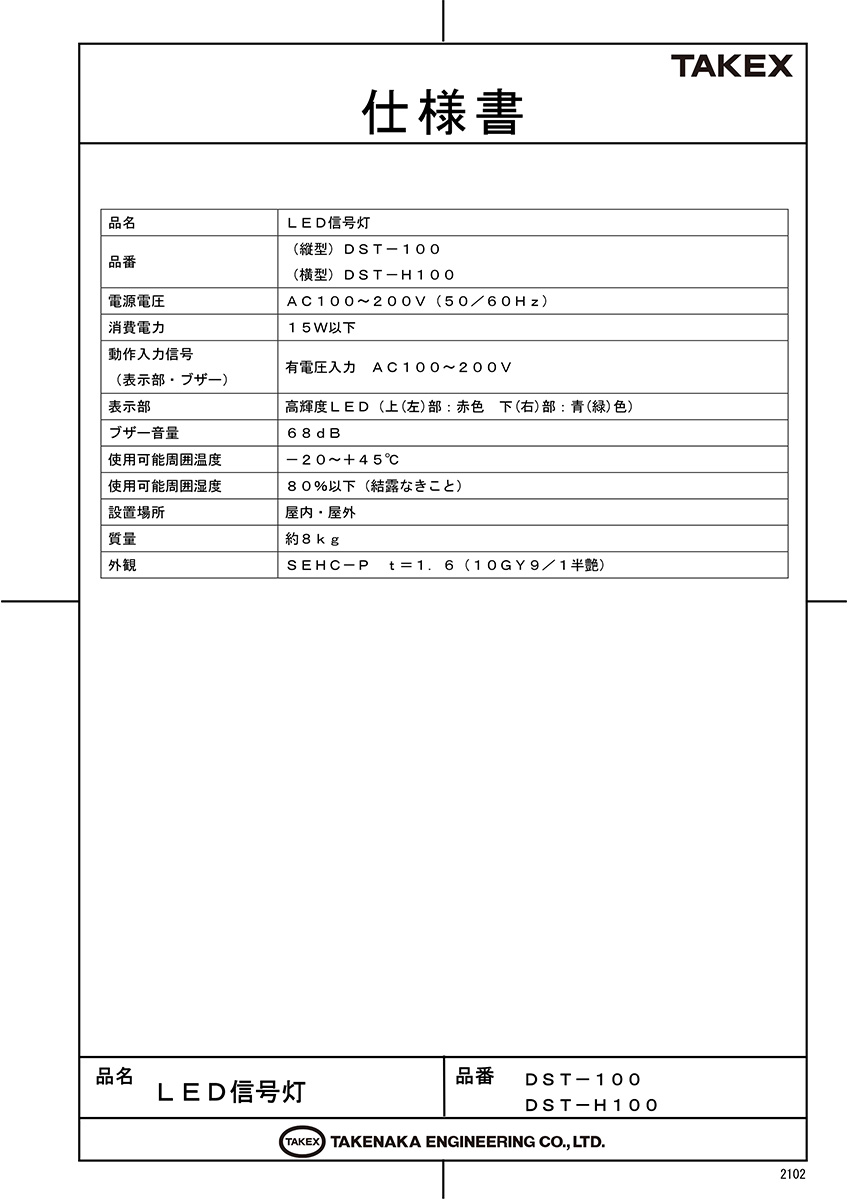

製品仕様

項目	内容
品名	ＬＥＤ信号灯
品番	（縦型）ＤＳＴ－１００Ｓ
電源電圧	ＡＣ１００〜２００Ｖ（５０／６０Ｈｚ）
消費電力	１５Ｗ以下
動作入力信号（表示部・ブザー）	有電圧入力ＡＣ１００〜２００Ｖ
表示部	高輝度ＬＥＤ（上部：赤色下部：青（緑）色）
ブザー音量	６８ｄＢ
使用可能周囲温度	－２０〜＋４５℃
使用可能周囲湿度	８０％以下（結露なきこと）
設置場所	屋内・屋外
質量	約８ｋｇ
外観	ＳＵＳ３０４ｔ＝１．５（ステンレスヘアライン仕上げ）
外形寸法	高さ420mm × 幅150mm × 奥行150mm

FAQ

Q：DST-100Sに点滅させる機能はありますか？ A：いいえ、本機に点滅回路は内蔵されていません。点滅させたい場合は、上位の制御盤側でタイマーリレーやPLCを使用して電圧を断続的に供給する必要があります。

Q：ブザーの音量を小さくすることはできますか？ A：本機は故障リスク低減のため内部ボリュームを搭載しておらず、音量調整はできません（68dB固定）。

Q：AC100Vで使用する場合、特別な設定は必要ですか？ A：いいえ。AC100V〜200Vのワイドレンジ対応のため、設定変更なしでそのままご使用いただけます。

Q：ステンレス仕様（SUS304）はどのような場所に向いていますか？ A：湿気の多い食品工場、腐食性ガスの発生するゴミ処理施設、塩害の影響を受けやすい沿岸部など、通常の塗装筐体では錆びやすい環境に最適です。

Q：LEDの寿命はどのくらいですか？ A：一般的な電球と比較して大幅に長寿命ですが、環境温度や使用状況により異なります。点灯しなくなった場合はLEDユニットの交換が必要となります。

Q：有電圧入力とはどういう意味ですか？ A：信号灯を光らせたい時に、AC100VまたはAC200Vの電圧を直接端子へ印加して駆動させる方式のことです。無電圧接点（リレー接点）を直接つなぐだけでは動作しません。

Q：屋外設置時に注意することはありますか？ A：底面の配線引き込み穴からの浸水を防ぐため、必ず適合するケーブルグランド（キャプコン等）を使用し、確実に締め付けてください。

Q：取り付け用のポールは付属していますか？ A：いいえ、ポールは別売オプション（DST-P1500等）となります。設置環境に合わせて別途ご手配ください。

Q：寒冷地での使用は可能ですか？ A：使用可能周囲温度は-20℃〜+45℃ですので、この範囲内であれば寒冷地でもご使用いただけます。

Q：メンテナンスで清掃する際の注意点は？ A：シンナーやベンジンなどの有機溶剤は使用せず、中性洗剤を含ませた柔らかい布で拭いてください。ステンレスの「もらいサビ」を防ぐため、定期的な水洗いも有効です。
