IoTコントローラー（多様なI/O・4G/LoRa対応） [UC300]
販売価格: 会員のみ販売
商品詳細

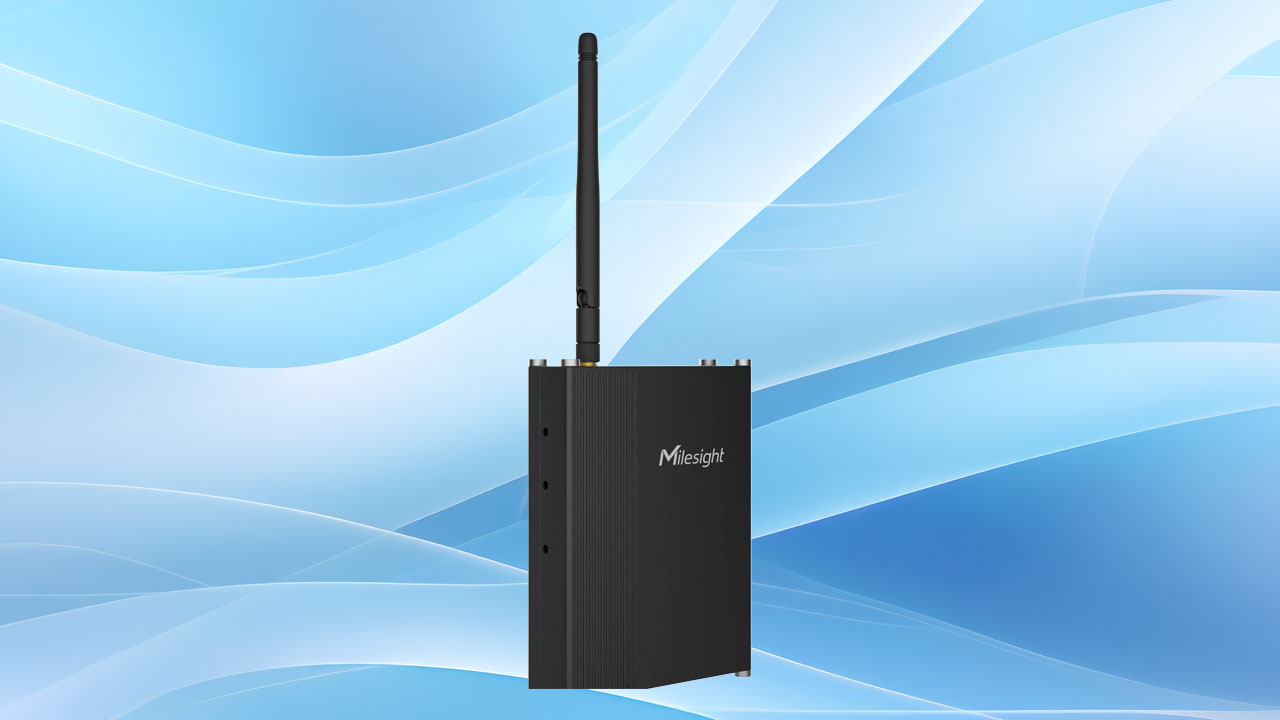

UC300：多彩なインターフェースを統合する産業用インテリジェントIoTコントローラー
UC300の主要な特徴
圧倒的な拡張性を誇る豊富な産業用インターフェース
UC300は、デジタル入力（DI）、デジタル出力（DO）、アナログ入力（AI）、そしてシリアルポート（RS232/RS485）に加え、高精度な温度計測が可能なPT100 RTD入力を一つのデバイスに凝縮しています。これにより、現場に点在する多種多様なセンサーや産業機器を個別の変換機なしで直接統合することが可能です。異なる規格の信号をUC300がすべて集約し、LoRaWANやセルラーネットワークを通じてデジタルデータとしてクラウドへ橋渡しする、まさにIoTモニタリングの核となるコントローラーです。
RS485接続による最大32デバイスの統合管理
シリアル通信のRS485ポートは、Modbus RTUプロトコルに対応しており、最大32個のModbusレジスタ（32チャンネル）の読み取りをサポートします。電力メーター、流量計、インバーターなどのModbus対応機器を最大32台まで接続し、セントラルハブとして一括管理。各デバイスの稼働状況や計測値をUC300一台で収集できるため、配線の簡素化と設置コストの劇的な削減を実現します。複雑な配線になりがちな産業現場において、スマートな資産管理ネットワークの構築を支援します。
PT100 RTDによる広範囲・高精度な温度監視
UC300は、産業用途で信頼性の高いPT100白金抵抗体入力（2線式/3線式対応）を2ポート搭載しています。-200度から800度という非常に広い温度範囲の抵抗信号を4-20mAの電流信号と同等の高精度なデータに変換。超低温冷凍庫から高温のボイラー管理まで、一般的なアナログ入力では対応が難しい過酷な環境下での正確な温度モニタリングを可能にします。専用の変換機を別途用意する必要がなく、コストパフォーマンスに優れた温度管理ソリューションを提供します。
エッジ側で即時判断を下すインテリジェント・トリガー
クラウドや上位システムからの指令を待たずに、デバイス自身が条件判断を行う「IF-THEN」形式のコマンドを最大16件までプログラム可能です。「アナログ入力が一定値を超えたらリレー出力をオンにする」「デジタル入力信号を受けたらシリアル通信で外部機器を制御する」といった自律的なロジックをエッジ側で実行。通信遅延を許さないリアルタイムな制御や、緊急時の自動遮断システムなどの構築に最適です。高度な自動化を現場レベルで、誰でも直感的に設定することができます。
ネットワークダウン時も動作し続ける自律運用能力
UC300は、万が一LoRaWANやセルラーネットワークが遮断された状況下でも、あらかじめ設定されたIF-THENコマンドによる動作を継続します。通信インフラの状態に左右されず、現場の安全管理や自動制御が止まることはありません。また、内蔵のウォッチドッグ機能により、システムの安定性を常時監視。万が一のフリーズ時にも自動復旧を行うため、無人環境や遠隔地においても高い稼働率を維持します。ミッションクリティカルな業務においても安心してお使いいただける設計です。
Milesight D2Dによるゲートウェイ不要の直接通信
LoRa技術を応用した「Milesight D2D」プロトコルに対応しています。これにより、LoRaWANゲートウェイを介することなく、UC300から他のMilesight製D2Dデバイス（アラームやリレーノード等）へ直接信号を送ることが可能です。1秒未満という超低遅延でデバイス間連携が行えるため、ローカル環境での高速なレスポンスが求められる制御系システムに強力なメリットをもたらします。通信コストの削減とシステム構成の簡素化を同時に実現し、設置の自由度を飛躍的に高めます。
堅牢な産業用メタル筐体と過酷な環境への適応性
UC300は、産業用途に耐えうる頑丈なIP30保護等級のメタルケースを採用しています。プラスチック筐体では不安が残る高温・低温環境（-20度から60度）においても安定して動作し、外部からの衝撃や電磁干渉からも内部回路を保護します。また、DINレール取り付け、壁面取り付け、デスクトップ設置と、現場の物理的制約に合わせて柔軟な設置方法を選択可能です。電源部にはサージ保護および逆極性保護を施しており、産業用電源ラインの予期せぬトラブルからもデバイスを守ります。
データの完全性を保証する高度なデータ保存・再送機能
通信の不安定な環境でもデータの欠損を防ぐため、UC300は内部ストレージによるデータ保存機能を備えています。ネットワークが利用できない間に記録されたデータは一時的に保持され、通信復旧時に自動的に再送信（Retransmission）されます。さらに、過去のデータを必要に応じて取得できる再取得機能も搭載。エネルギー管理や規制遵守のためのログ収集において、一点の曇りもない継続的なデータセットを確保することは非常に重要であり、UC300はその信頼性に応えるための全ての機能を網羅しています。
導入によるメリット
- 工場・製造現場： 既存の工作機械のアナログ信号やPLCのModbusデータを統合。配線変更なしで設備稼働率の見える化と異常時の自動停止システムを構築できます。
- ビル・商業施設： HVAC（空調）や照明、電力メーターの情報を集約。IF-THENコマンドで温度変化に合わせた空調の自動調整を行い、省エネと快適性を両立します。
- 農場・ビニールハウス： PT100センサーで地中温度を正確に計測し、アナログ入力で照度や水分量を監視。D2D通信を使えば即座に給水ポンプや遮光カーテンの制御が可能です。
- 医療・介護施設： 薬品用冷蔵庫の厳密な温度管理。ネットワーク障害時も内蔵保存機能により、品質管理に不可欠な温度記録を一切欠落させることなく残せます。
- 公共施設・上下水道： 遠隔地に点在する水位計や圧力計のデータをLoRaWANで長距離送信。広域なインフラ監視を低コストで実現し、巡回点検の手間を大幅に削減します。
- 物流・倉庫： 倉庫内の温湿度管理に加え、デジタル入力で扉の開閉を監視。異常時には即座にリレー出力でパトライトを点灯させるなどの現場警報を自律的に行えます。
製品仕様
| 仕様詳細 | |
|---|---|
| データインターフェース | |
| インターフェース形式 | 3.5mm 端子台 |
| デジタル I/O | |
| ポート数 | 4 × DI (デジタル入力) + 2 × DO (デジタル出力) |
| デジタル入力 (DI) | フォトカプラ絶縁デジタル入力, 3-24VDC 動作モード: デジタル入力, パルスカウンター 入力周波数: 4000 Hz 以下 |
| デジタル出力 (DO) | SPDTリレー, 定格: 最大 3A @ DC 30 V または AC 250 V |
| シリアルポート | |
| ポート数 | 1 × RS232 + 1 × RS485 |
| ボーレート | 1200 ~ 115200 bps |
| 対応プロトコル | RS232: 透過送信 (Transparent) RS485: 透過送信 (Transparent), Modbus RTU |
| アナログ入力 | |
| ポート数 | 2 × 4 ~ 20 mA + 2 × 0 ~ 10 V |
| 分解能 | 12 bit |
| 精度 | 4 ~ 20 mA: ±5% 0 ~ 10 V: ±1% |
| アナログ入力 (RTD) | |
| ポート数 | 2 × PT100 RTD 入力 |
| 接続方式 | 2線式, 3線式対応 |
| 分解能 | 12 bit |
| 計測範囲 | -200°C ~ 800°C |
| 無線伝送 | |
| プロトコル | LoRaWAN?, Milesight D2D |
| 対応周波数 | CN470/IN865/EU868/RU864/US915/AU915/KR920/AS923-1&2&3&4 |
| アンテナコネクタ | 1 × 50 Ω SMA コネクタ (中心ピン: SMA Female) |
| 送信出力 | 16 dBm (868 MHz) / 20 dBm (915 MHz) / 19 dBm (470 MHz) |
| 受信感度 | -137 dBm @300bps |
| 動作モード | OTAA / ABP Class C |
| その他ハードウェア | |
| 設定用ポート | 1 × USB Type-C (電源供給, 設定, コンソール用) |
| ボタン | 1 × リセットボタン (内部) |
| LEDインジケーター | 1 × System, 1 × ACT |
| 電源コネクタ | 1 × 3.5mm 2ピン端子台 (サージ保護・逆極性保護付き) |
| ソフトウェア | |
| 設定方法 | USB Type-C または ダウンリンク (LoRaWAN) |
| 高度な機能 | 閾値アラーム, データストレージ, データ取得機能 (Retrievability), データ再送信 (Retransmission), Milesight D2D コントローラー, Milesight D2D エージェント, IF-THEN コマンド |
| 物理特性 | |
| 電源供給 | 1. 端子台経由 5-24VDC 2. USB Type-C経由 5V |
| 動作温度範囲 | -20°C ~ 60°C (-4°F ~ +140°F) |
| 相対湿度 | 0 ~ 95% (結露なきこと) |
| 筐体素材・カラー | メタル、ブラック |
| 重量 | 142.3g |
| 外形寸法 | 93 × 70 × 22 mm (アンテナコネクタ部含まず) |
| 設置方法 | デスクトップ設置、壁面取り付け、DINレール取り付け |
