音声報知器 録音再生式　DC12V電源 [AV-100]

音声報知器 録音再生式　DC12V電源 [AV-100]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 音声報知器 録音再生式 屋外防雨構造 DC12V電源

音声報知器 AV-100 録音再生式（DC12V仕様）

AV-100は、現場の状況に合わせてメッセージを自由に録音・再生できる、高出力100dBの産業用音声報知器です。駆動部のないADM方式を採用し、過酷な屋外環境でも長期にわたり安定した音声案内を実現します。

  • 型番： AV-100
  • 製品名： 音声報知器 録音再生式
  • 録音時間： 最大約8秒（何度でも書き換え可能）
  • 音圧レベル： 最大100dB以上（1m前方）
  • 電源電圧： DC12V ± 2V（極性なし）
  • 設置環境： 屋内・屋外（防雨構造 IPx4相当）

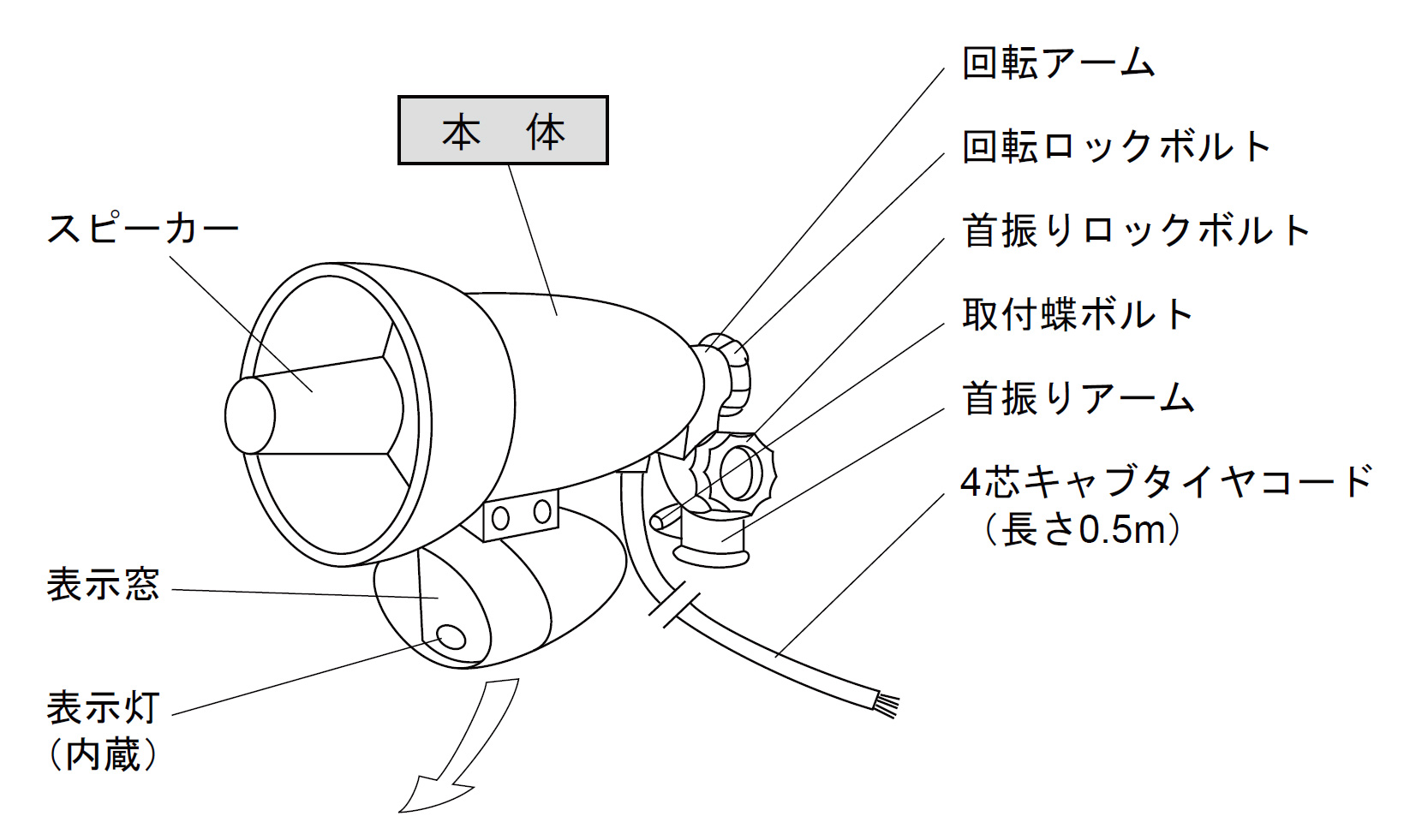

音声報知器 AV-100 製品画像

資料ダウンロード

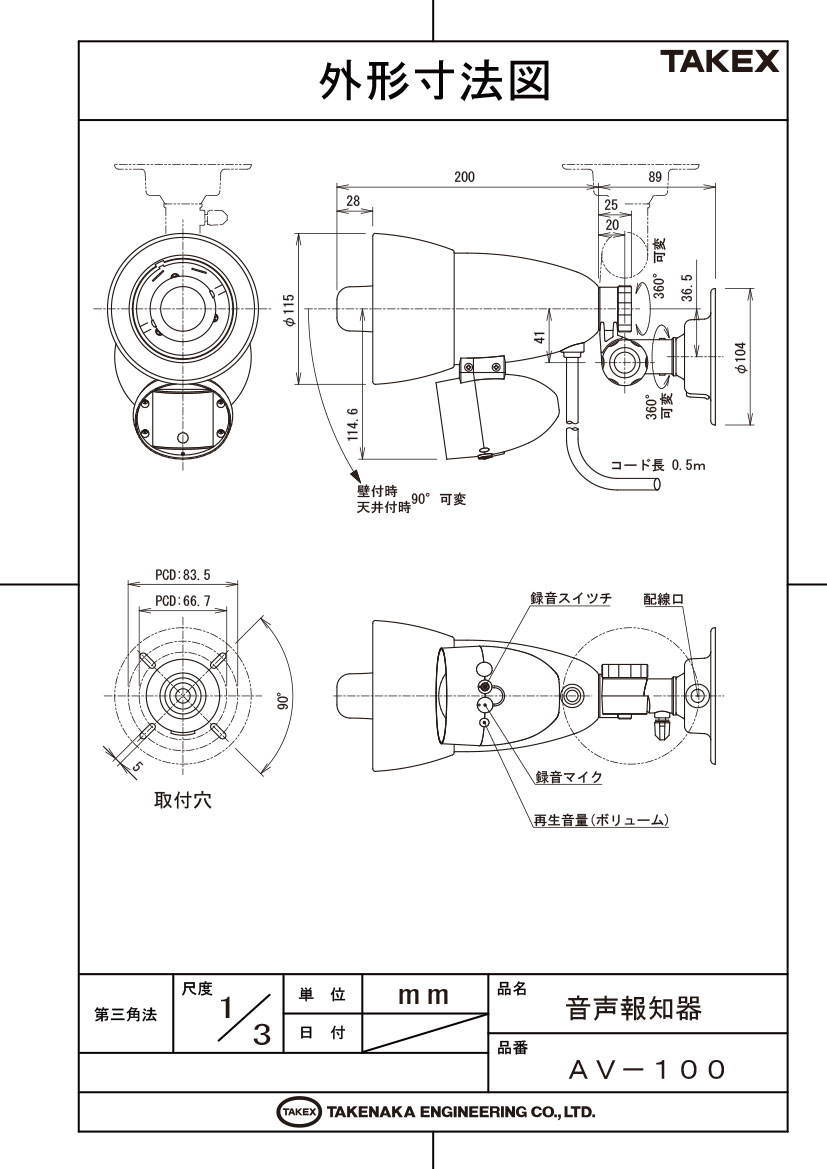

仕様書（PDF） 製品カタログ（PDF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 建設現場や工場での安全喚起・注意禁止
  • 店舗・施設の入口での案内メッセージ再生
  • 駐車場・駐輪場での防犯警報や誘導
  • 防犯センサー等と連動した警告音声の送出

導入前に確認したいポイント

  • 電源がDC12V（±2V）であることを確認してください
  • センサーは内蔵されていないため、別途外部接点が必要です
  • 屋外設置時は、スピーカーを必ず水平より下に向けてください
  • 録音時間は最大8秒間となります

特長

メッセージを自由自在に録音・再生

内蔵のコンデンサーマイクに向かって話しかけるだけで、簡単にメッセージを録音できます。最大約8秒間の録音が可能で、現場の状況が変わっても何度でもその場で録音し直すことができるため、汎用性に優れています。

物理的摩耗のない高信頼「ADM方式」採用

ADM方式（適応デルタ変調方式）の固体録音音声LSIを搭載しています。磁気テープのような駆動部が存在しないため、長期間の使用や振動の多い現場でも音質劣化や物理的な故障が発生しにくく、産業用途に最適な耐久性を備えています。また、S-RAM 256Kbitのメモリーを搭載しています。

周囲を圧倒する100dBの大音量設計

1m前方において100dB以上の音圧を実現する高効率ホーンスピーカーを搭載。騒音の激しい工場内や屋外でも、重要な報知メッセージを確実に伝えることが可能です。音量はボリューム調整により無音から最大まで調整可能です。

過酷な環境に耐える防雨構造

屋内はもちろん、屋外の雨が当たる場所にも設置可能な防雨構造を採用しています。樹脂製（ブラック）の筐体は耐候性に優れ、-20℃から+50℃までの幅広い温度環境に対応します。※設置時は浸水を防ぐため下向き設置が必須となります。

柔軟な報知を可能にする3軸角度調整機構

回転アーム、首振りアーム、取付フランジの3箇所で角度調整が可能です。上下120度、軸に対して±180度の回転が可能で、壁面・天井・支柱など、設置場所を選ばず最適な方向へ音声を向けることができます。

他機器と連携する無電圧a接点入力

外部からの無電圧a接点信号によって動作します。人感センサー、防犯スイッチ、タイマー、制御リレーなど、幅広い接点出力機器との連動が可能です。継続入力時は繰り返し再生、非継続時はワンショット再生と動作ロジックも明確です。

直感的な録音レベル監視機能

録音時、本体の表示灯（LED）がインジケーターとして機能します。音が小さい場合は消灯、適正なら点滅、過大なら連続点灯と視覚的に録音状態を把握できるため、現場での調整ミスを防ぎ、明瞭な音声を登録できます。

停電時も安心のメモリーバックアップ

電源遮断時でも録音内容を保持する二次電池を内蔵しています。30分以上の通電でフル充電され、非通電状態でも約20日間（25℃環境下）メッセージを保護します。短期間のメンテナンスや移設、一時的な停電でデータが消える心配はありません。

選定時に評価したい強み

  • 安定性： 駆動部レスのADM方式LSIにより、長寿命かつ高信頼な動作を実現。
  • 柔軟性： その場で録音し直せるため、現場独自の音声案内に即座に対応可能。
  • 施工性： 3軸調整機構と極性なし電源（DC仕様）により、設置・配線作業を効率化。
  • 視認性： LEDによる録音レベル確認により、音割れや音量不足を未然に防止。

施工・設置ガイド

現場でのトラブルを未然に防ぐため、以下の条件を必ず遵守してください。

確認項目 施工・運用の考え方
設置方向 スピーカー開口部を必ず水平より下に向けてください。上向き設置は故障の原因となります。
防水・防雨 防雨構造ですが、ホースによる直接散水や下からの加圧水には耐えられません。
起動信号 無電圧a接点（常時開）を使用してください。b接点では通電直後に鳴動し続けます。
録音環境 風切り音やノイズを避けるため、可能な限り静かな環境で、マイクから10cm離れて発声してください。

表示灯（LED）の状態推移

状態 録音時（入力レベル） 再生時・通常時
消灯 入力不足（声が小さい） 待機中
軽く点滅 適正レベル（推奨） （-）
連続点灯 入力過大（音が割れます） 音声再生中

配線仕様と推奨距離（AV-100: DC12V）

電線径（単線） 断面積 最大配線距離（1台）
φ0.9mm 0.75mm2 50m
φ1.2mm 1.25mm2 100m
φ1.6mm 2.0mm2 150m

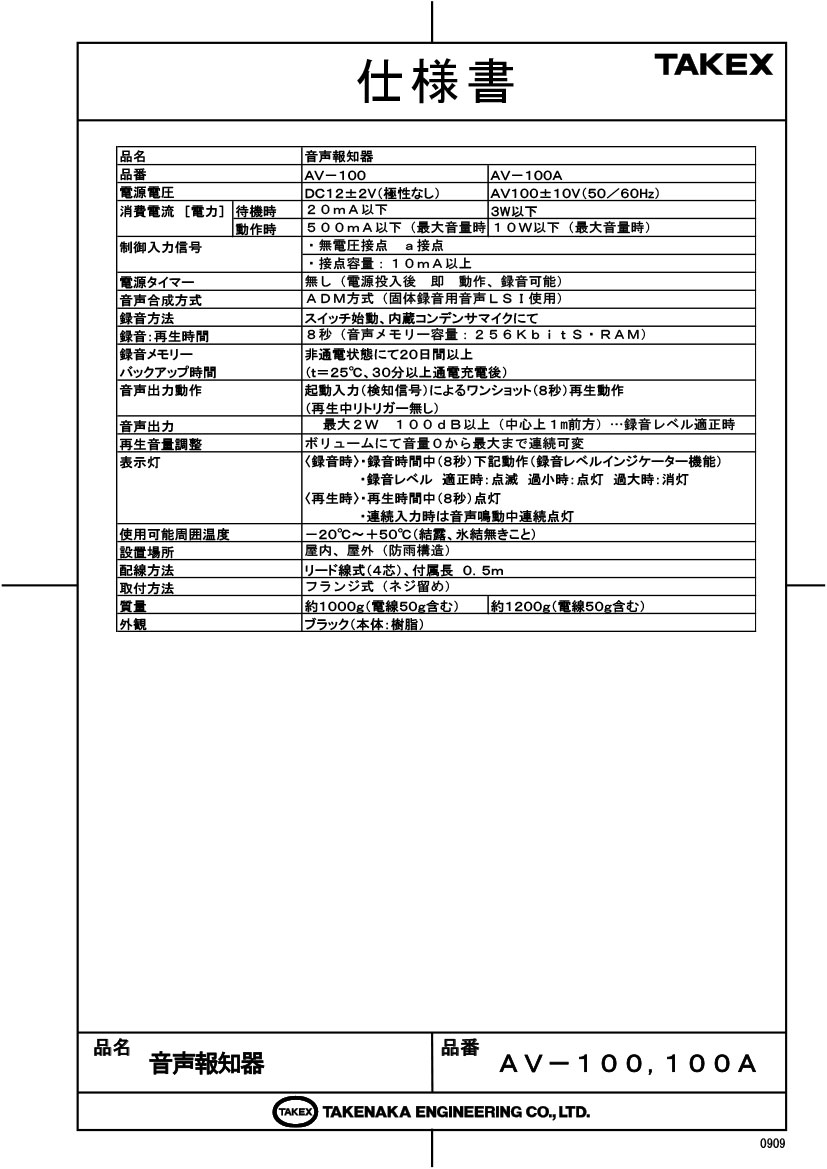

製品仕様

項目 内容
品名 音声報知器
品番 AV-100（DC12V仕様）
電源電圧 DC12±2V（極性なし）
消費電流 待機時：20mA以下
動作時：500mA以下（最大音量時）
制御入力信号 ・無電圧接点 1a
・接点容量：10mA以上
電源タイマー なし（電源投入後 即 動作、録音可能）
音声合成方式 ADM方式（固体録音用音声LSI使用）
録音方法 スイッチ始動、内蔵コンデンサーマイクにて
録音：再生時間 8秒（音声メモリー容量：256Kbit S・RAM）
録音メモリー
バックアップ時間		 非通電状態にて約20日間（25℃、30分以上通電後）
※保証値ではありません。
音声出力動作 起動入力によるワンショット（8秒）再生動作
（再生中リトリガー無し）
音声出力 最大2W 100dB以上（中心前方1m）※録音レベル適正時
再生音量調整 ボリュームにて音量0から最大まで連続可変
表示灯 〈録音時〉レベルインジケーターとして動作（適正：点滅、過小：消灯、過大：点灯）
〈再生時〉再生中点灯（連続入力時は鳴動中点灯）
使用可能周囲温度 －20℃〜+50℃（結露・氷結なきこと）
設置場所 屋内・屋外（防雨構造）
配線方法 リード線式（4芯）、付属長0.5m
取付方法 フランジ式（ネジ留め）
質量 約1,000g（電線50g含む）
外観 樹脂（ブラック）

FAQ

Q：録音したメッセージは、電池が切れたら消えてしまいますか？ A：本機は充電式のバックアップ電源を内蔵しており、約30分以上の通電でフル充電されます。フル充電状態であれば、電源遮断後も約20日間は録音内容を保持します。
Q：メッセージを再生中に、再度センサー（接点）が反応した場合はどうなりますか？ A：本機はワンショット動作（約8秒）を行い、再生中のリトリガー（割り込み再生）は受け付けません。1回の再生が終了した後に、再度信号があれば再生を開始します。
Q：DC12V電源に極性はありますか？ A：内部にブリッジ整流回路を備えているため、電源（白・黒）に極性はありません。どちらをプラス・マイナスに接続しても動作します。
Q：屋外設置の際の注意点は何ですか？ A：防雨構造を機能させるため、必ずスピーカーが水平より下（下向き）になるように設置してください。また、真下からの散水には耐えられないためご注意ください。
Q：録音時間の8秒は延長できますか？ A：申し訳ございませんが、録音時間は最大8秒で固定されており、延長することはできません。
Q：センサーを直接接続して使えますか？ A：はい、センサー側が「無電圧a接点」の出力を持っていれば、直接信号線（緑・青）に接続して連動させることが可能です。
Q：音声を途中で止めることはできますか？ A：一度再生が始まると、約8秒間のメッセージを最後まで再生します。途中で停止させる外部端子は備わっておりません。
Q：録音時に自分の声以外のノイズが入ってしまいます。 A：マイク付近に風が当たっていないか確認してください。また、本体のLEDが「軽く点滅」する程度の適切な距離（約10cm）で録音を試してください。
Q：100m以上離れた場所から電源を供給できますか？ A：可能です。ただし電圧降下を考慮し、1.25mm2以上の太い配線を使用することを推奨します。
Q：音量はどの程度まで下げられますか？ A：内部の再生音量ボリュームにより、無音から最大100dB以上まで無段階に調整可能です。
