VSD-12V 音声報知器 DC12〜24Vタイプ メモリーカード式 TAKEX 竹中エンジニアリング [VSD-12V]

VSD-12V 音声報知器 DC12〜24Vタイプ メモリーカード式 TAKEX 竹中エンジニアリング [VSD-12V]

販売価格: 会員のみ販売

商品詳細

音声報知器 セキュリティゲートウェイ MP3再生 屋内壁掛型 DC12V/24V共用

VSD-12V 音声報知器 DC12〜24Vタイプ メモリーカード式

VSD-12Vは、メモリーカード内蔵によりクリアなMP3音声を長時間再生可能な業務用音声報知器です。外部センサーからのトリガー入力に連動し、最大4つのメッセージを使い分けることができ、セキュリティ警告から店舗の案内放送まで、法人現場の多様なニーズに柔軟に応えます。

  • 型番： VSD-12V
  • 製品名： 音声報知器 DC12〜24Vタイプ メモリーカード式
  • 対応入力： 無電圧a接点 × 4チャンネル
  • 電源仕様： DC10.5V〜28V（無極性）
  • 設置環境： 屋内壁掛式（使用温度：-15℃〜+55℃）
  • 音声出力： 内部：最大80dB以上 / 外部：最大103dB以上

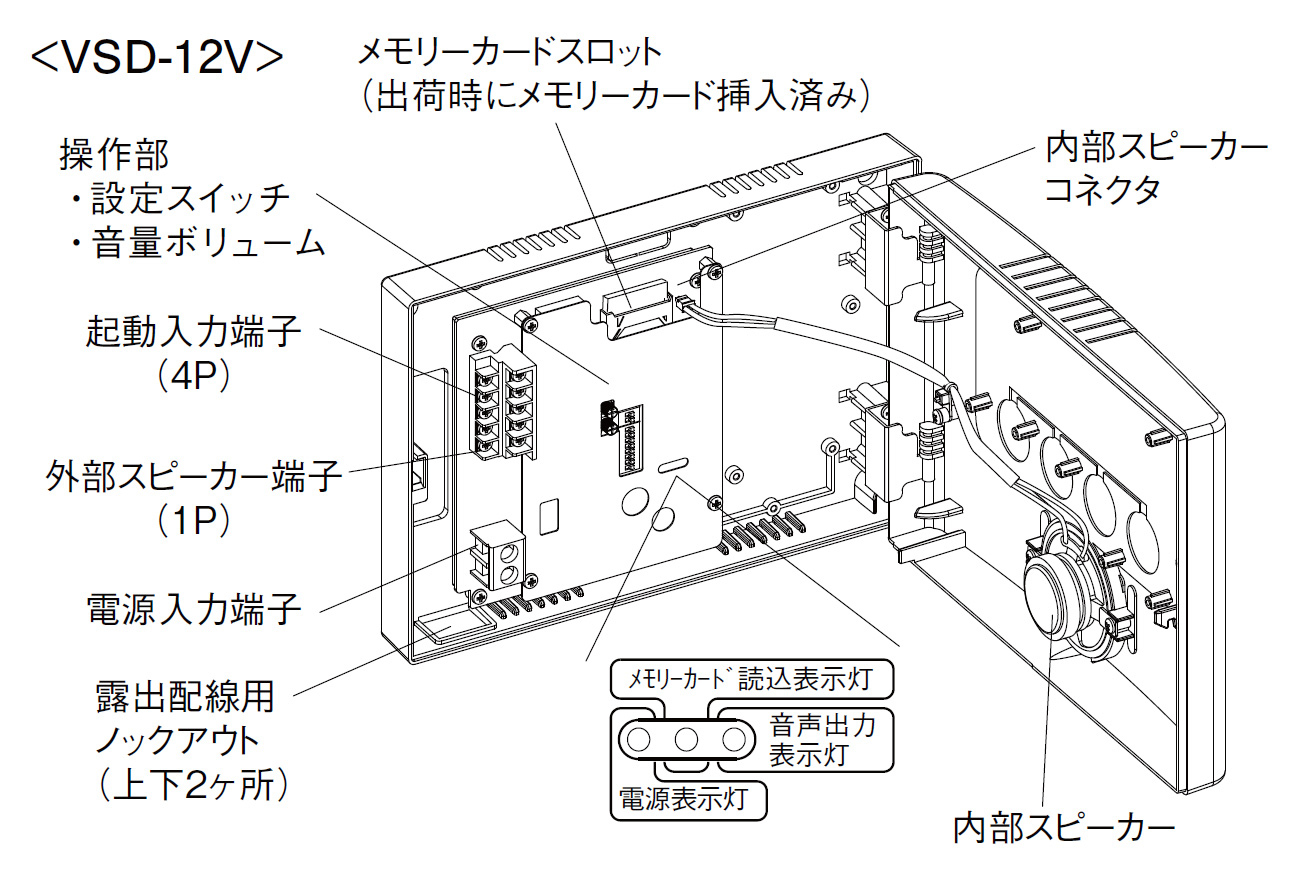

VSD-12V 音声報知器

資料ダウンロード

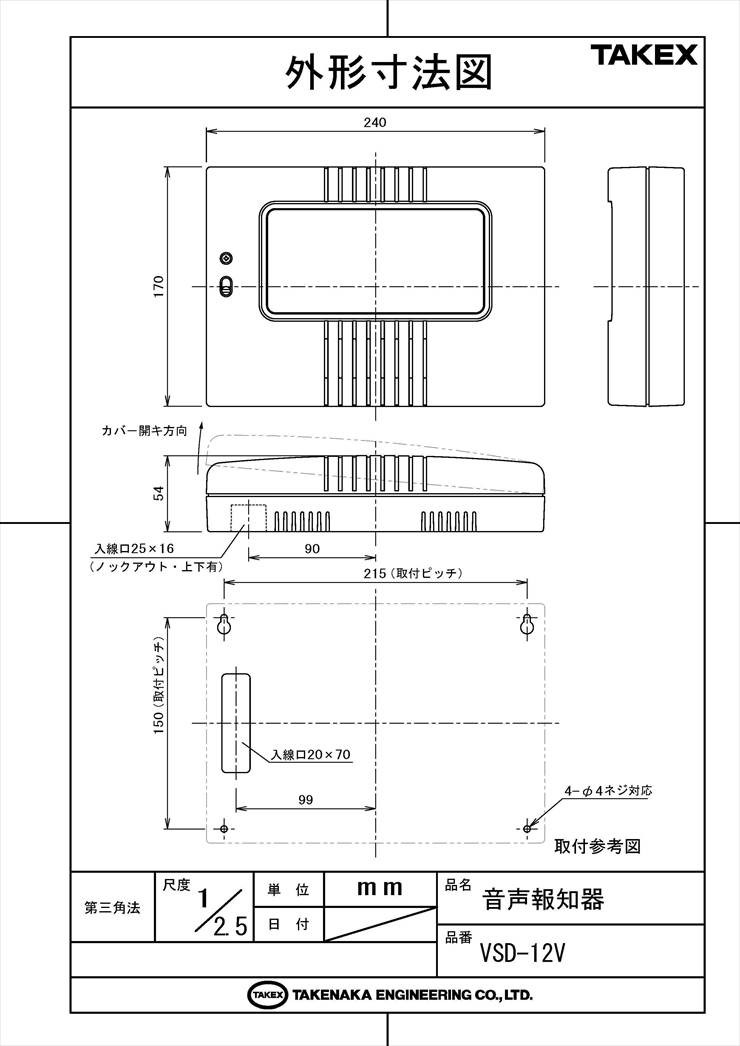

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

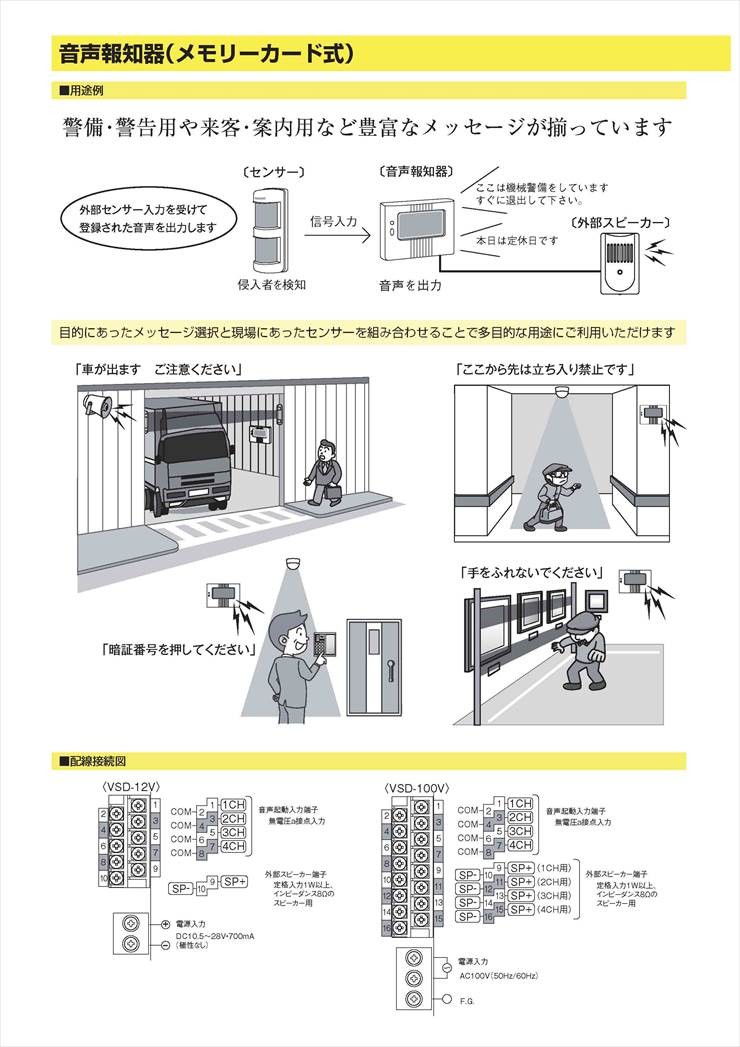

この製品が向いている用途

  • 警備・警告（不審者への退出促し）
  • 来客・案内（店舗や施設での自動放送）
  • 機械・設備異常の現場通知
  • 最終退出者への注意喚起

導入前に確認したいポイント

  • DC12Vまたは24Vの電源確保が可能か
  • センサー出力が「無電圧a接点」であるか
  • 設置場所が屋内（結露なきこと）であるか
  • 外部SP使用時はインピーダンス8Ω以上か

特長

4チャンネル独立制御による多目的運用

最大4つまでのメッセージを個別に登録・再生可能です。各入力端子（1CH〜4CH）に対応した独立した信号入力を受けることができるため、センサーの種類や設置場所に合わせて「侵入」「案内」「異常」など複数の用途を1台でカバーできます。

デジタル音声処理によるクリアな拡声

MP3形式（ビットレート8kbps〜320kbps）に対応しており、ノイズの少ないクリアな音声出力を実現しています。専用の128MBメモリーカードを内蔵しているため、長時間のメッセージや複雑なアナウンスも高音質で保持・再生が可能です。

内部・外部スピーカーのフレキシブルな切り替え

設置環境に合わせて、本体の内部スピーカーと外部スピーカー（別売）を個別に設定可能です。DIPスイッチにより、各チャンネルごとに「内部のみ」「外部のみ」「両方鳴動」といった詳細な鳴動パターンを物理的に制御できます。

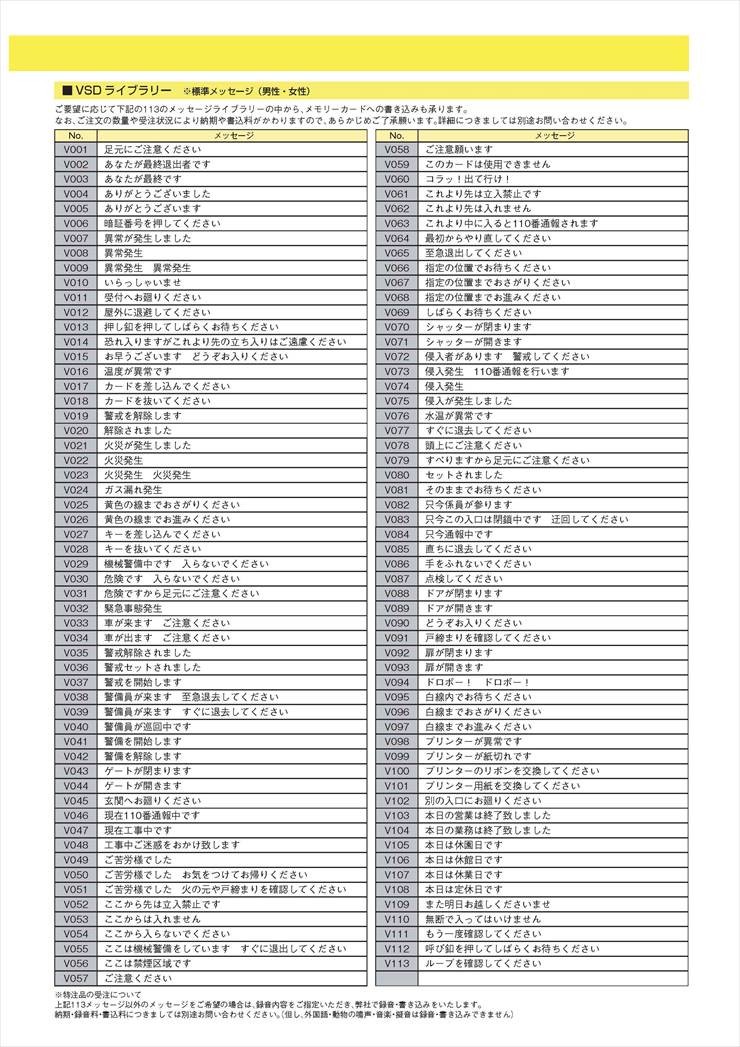

140種類の標準メッセージをプリセット

男女の声による140種類の標準メッセージが用意されており、用途に合わせてメッセージを選択可能です。専用の録音ソフトを使用せずとも、メモリーカード内のファイル管理でメッセージを簡単に運用開始できます。

DC12V/24V共用のワイド電圧対応

DC10.5Vから28Vまでの幅広い電圧入力に対応しています。一般的な12Vセキュリティシステムだけでなく、24V仕様のFA機器や防災設備とも混在して使用できる汎用性の高い設計です。

インターバルタイマー調整機能

連続入力時の再生間隔を3秒または6秒に切り替え可能です。現場の状況に応じて、アナウンスを繰り返すタイミングを最適化し、より効果的な警告や案内を行えます。

堅牢なデータ保持構造

音声データはSDカードに格納されるデジタル記録方式のため、テープ式のような経年劣化や音質低下がありません。また、メモリー保持機能により停電時でもデータが消失せず、復旧後即座に動作を再開します。

選定時に評価したい強み

  • 即戦力のメッセージ：工場出荷時に「警備中」「110番通報」等の4メッセージを登録済み。
  • 優れた施工性：無極性電源入力のため、現場での配線ミスを大幅に軽減。
  • 高い音圧：内部最大80dB、外部最大103dBの音圧で、騒音下でも確実に報知。
  • 詳細な個別設定：チャンネルごとにスピーカー出力先をDIPスイッチで設定可能。

LED表示・動作状態

LED名称 色 状態 意味
電源表示灯 緑 点灯 通電中。正常な電圧が供給されています。
メモリカード読込灯 赤 点灯（約10秒） 電源投入時またはカード挿入時のスキャン状態。
音声出力表示灯 赤 点灯 音声再生中、またはインターバル計測中。

配線・端子仕様

端子番号 端子名 機能詳細
1 / 3 / 5 / 7 COM 入力用コモン端子
2 / 4 / 6 / 8 1CH〜4CH 音声起動入力（無電圧a接点）
9 / 10 SP- / SP+ 外部スピーカー出力（1W以上、8Ωに対応）
電源 + / - DC10.5V〜28V（無極性入力）

推奨配線距離（電源ライン）

電線サイズ DC12V使用時 DC24V使用時
φ1.2mm 最大 50m 最大 500m
φ1.6mm 最大 50m 最大 850m
φ2.0mm 最大 150m 最大 1,400m

製品仕様

項目 内容
品名 / 品番 音声報知器 / VSD-12V
電源入力 DC10.5V〜28V（無極性）
消費電流 700mA以下（最大） / 内部SPのみ鳴動時 350mA以下
音声起動入力 無電圧a接点 4入力（1CH〜4CH）
鳴動動作 ワンショット：最後まで再生 / 連続：接点開までループ再生
外部スピーカー定格 入力1W以上、インピーダンス8Ω
音声出力音量 内部：無音〜80dB以上 / 外部：無音〜103dB以上（前方1m）
音声ファイル形式 MP3（ビットレート 8〜320kbps）
メモリーカード 専用SDカード（128MB）付属
使用温度範囲 -15℃〜+55℃（結露なきこと）
設置場所 屋内（壁掛式）
外観・材質 樹脂（ホワイト）
質量 約650g
外形寸法 W240 × H170 × D54 mm

FAQ

Q：電源のプラスとマイナスを逆に接続しても壊れませんか？ A：本製品は無極性入力に対応しているため、極性を気にせず接続いただけます。内部で保護されていますので、逆接続による故障の心配はありません。
Q：オリジナルの音声（MP3）に変更することは可能ですか？ A：可能です。SDカードをPCで読み込み、ルートディレクトリに「1.mp3」「2.mp3」といった半角数字のファイル名で保存することで、各チャンネルの音声を変更できます。
Q：同時に複数のチャンネルを入力した場合、どうなりますか？ A：現在再生中のメッセージが優先されます。再生が終わるまでは他のチャンネルの割り込みは行われません。
Q：外部スピーカーはどのようなものが使えますか？ A：インピーダンス8Ω、定格入力1W以上のスピーカーをご使用ください。推奨品としてCA-151（103dB以上）などがございます。
Q：再生間隔（インターバル）を調整できますか？ A：本体内部のDIPスイッチ（SW1）により、3秒または6秒の切り替えが可能です。
Q：メモリーカード読込表示灯（赤）が点灯したままになります。 A：カードが正しく挿入されていないか、データの読み込みエラーが発生しています。カードの再挿入、またはデータの形式（MP3/ファイル名）をご確認ください。
Q：内部スピーカーと外部スピーカーを同時に鳴らすことはできますか？ A：はい、可能です。内部スイッチの設定により、チャンネルごとに鳴動先の組み合わせを自由に選択いただけます。
Q：防水仕様ですか？屋外に設置できますか？ A：本製品は屋内仕様（壁掛式）です。直接雨がかかる場所や、多湿・結露が発生する環境での使用は避けてください。
Q：推奨される更新時期はありますか？ A：安全にご使用いただくため、納入後5年を目安に機器の更新を推奨しております。
Q：設定を変更しましたが反映されません。 A：DIPスイッチなどの設定を変更した後は、設定を確実に反映させるために電源の再投入（一度電源を切ってから入れ直す）を行ってください。
