音声報知器 AC100Vタイプ メモリーカード式 [VSD-100V]

音声報知器 AC100Vタイプ メモリーカード式 [VSD-100V]

販売価格: 会員のみ販売

商品詳細

音声報知器 AC100Vタイプ メモリーカード式 MP3対応 セキュリティ

VSD-100V 音声報知器 AC100Vタイプ メモリーカード式

汎用性の高いMP3形式を採用し、外部センサー入力に連動して高音質なアナウンスを再生する音声報知器です。商用電源AC100Vで直接駆動でき、最大4チャンネルの独立したメッセージ管理が可能なため、警備から案内まで幅広い現場に対応します。

  • 型番： VSD-100V
  • 方式 / カテゴリ： 音声報知器（メモリーカード式）
  • 主な用途： 侵入警告、来客案内、退出確認、注意喚起
  • 設置場所： 屋内（壁掛式）
  • 電源 / 通信： AC100V (50/60Hz) / 無電圧a接点入力 (4系統)

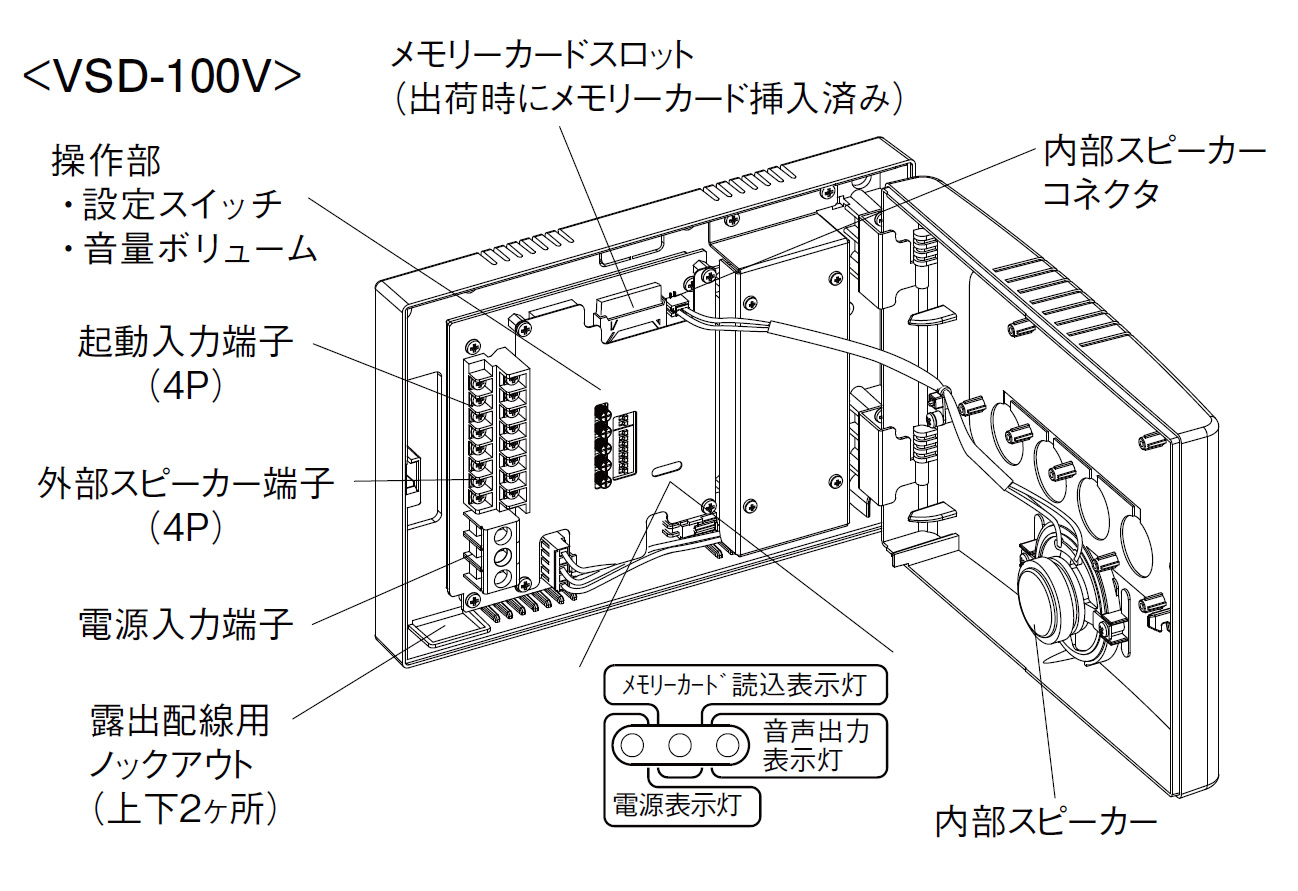

VSD-100V 音声報知器の製品外観画像

資料ダウンロード

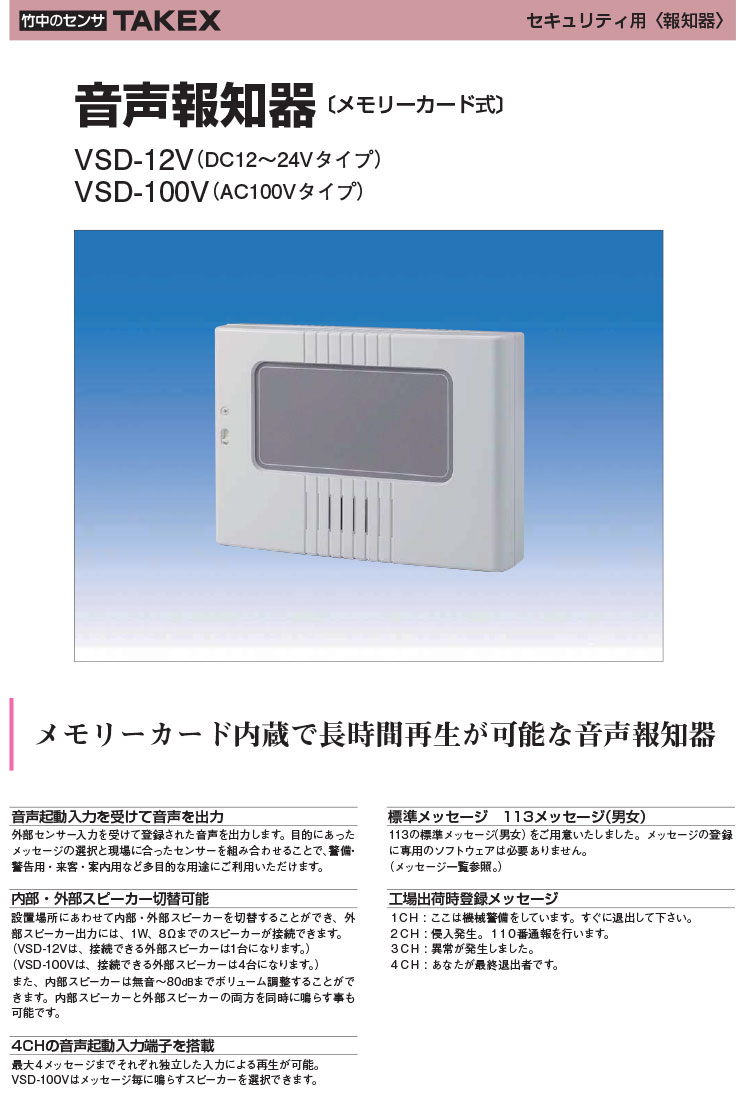

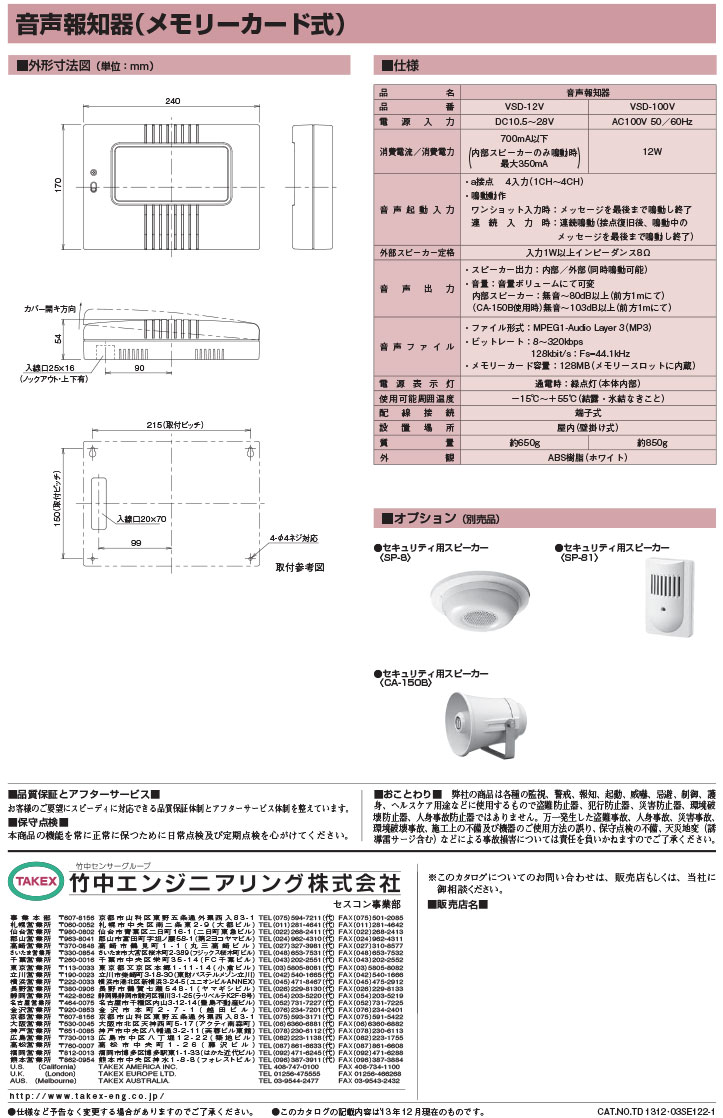

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

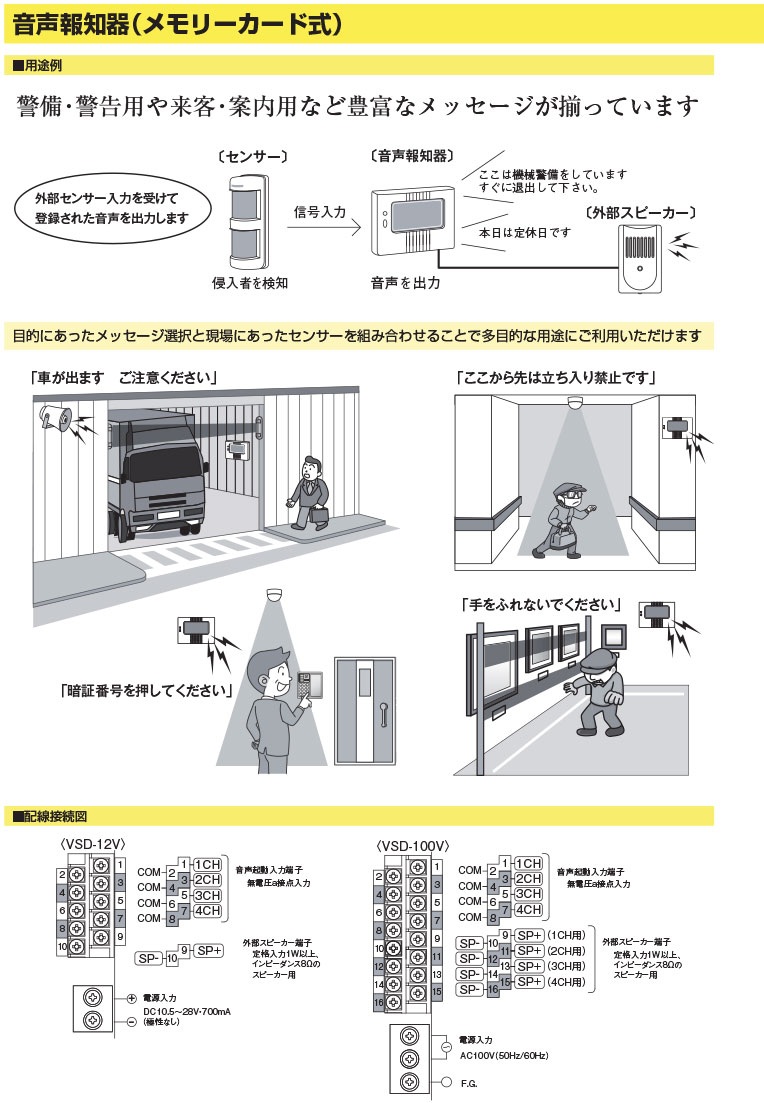

この製品が向いている用途

  • 制限区域への侵入に対する警告アナウンス
  • 店舗やオフィスでの来客チャイム・案内
  • 最終退出者への施錠・消灯確認の呼びかけ
  • 工事現場や駐車場等での注意喚起放送

導入前に確認したいポイント

  • 設置場所付近にAC100V電源が確保されているか
  • 連動させるセンサーが無電圧a接点出力に対応しているか
  • 外部スピーカー増設の有無（最大4台まで接続可能）
  • 再生したい音声がMP3形式で用意できるか

特長

高音質なMP3形式のデジタル音声処理

汎用性の高いMP3形式を採用しており、8kbpsから320kbpsまでの幅広いビットレートに対応しています。高音質なアナウンスから長尺の案内まで、用途に合わせて最適な音声品質を選択可能です。

4CHの独立した音声起動入力端子

最大4メッセージまで、それぞれ独立した無電圧接点入力による再生が可能です。1〜4チャンネルの各入力に異なるメッセージを割り当て、状況に応じた柔軟な報知システムを構築できます。

内部・外部スピーカーの柔軟な切替機能

本体内蔵スピーカーに加え、外部スピーカー（1W、8Ω以上）を最大4台まで接続可能です。チャンネルごとに鳴動させるスピーカーを選択したり、内部と外部を同時に鳴動させたりすることもできます。

商用電源AC100V直結による容易な施工

AC100Vの商用電源で直接駆動するため、別途DC電源を用意する必要がありません。既存の電気設備への組み込みが容易で、電源工事の負担を軽減します。

140種類の標準メッセージを男女別に収録

警備や案内に即座に使用できる標準メッセージを140種類用意（男女各声）。専用の音声合成ソフトなどを使用せずとも、メモリーカード内の設定だけで標準メッセージをすぐに利用開始できます。

メモリーカードによる簡便なデータ管理

付属の専用メモリーカードを使用し、ファイル名を「1.mp3」〜「4.mp3」とするだけでチャンネル割り当てが可能です。PCでのデータ更新もシンプルで、現場での音源変更も容易に行えます。

DIPスイッチによる詳細な動作プログラム

基板上のDIPスイッチにより、インターバルタイマー（再生間隔）の設定や、各チャンネルごとのスピーカー出力のON/OFF、一斉出力の有無などを細かくカスタマイズできます。

大音量80dB〜103dBの報知性能

本体内部スピーカーで80dB以上、外部スピーカー（オプション）使用時には最大103dB（前方1m）の大音量出力を実現。騒音の多い環境下でも確実にメッセージを届けます。

選定時に評価したい強み

  • 利便性： AC100V直結対応により、アダプタ不要でスッキリした施工が可能。
  • 拡張性： 最大4台の外部スピーカー接続により、広範囲への音声報知をカバー。
  • 操作性： 特定のソフト不要。MP3ファイルのファイル名ルールだけで設定完了。
  • 信頼性： -15℃〜+55℃の広い動作温度範囲で、過酷な屋内環境でも安定動作。

インジケーター（LED）の挙動詳細

LED名称 色 状態と意味
電源表示灯（内部） 緑 点灯：通電中（正常）
メモリーカード読込表示灯 赤 点灯：電源投入時またはカード挿入時のデータ確認中（約10秒間）
音声出力表示灯 赤 点灯：音声鳴動中、またはインターバルタイマー作動中

内部設定（DIPスイッチ）の構成

設定変更は、必ず電源をOFFにした状態で行ってください。

スイッチ番号 機能設定内容 設定例
SW1 (Timer) インターバルタイマー設定 OFF: 約3秒 / ON: 約6秒
SW2 (Speaker) 外部スピーカー出力切替 OFF: 個別出力 / ON: 一斉出力
SW1〜4 内部スピーカー鳴動（各CH） ON: 鳴動 / OFF: 停止
SW5〜8 外部スピーカー鳴動（各CH） ON: 鳴動 / OFF: 停止

製品仕様

項目 内容
品名 音声報知器
品番 VSD-100V
電源入力 AC100V（50/60Hz）
消費電流／消費電力 5W
音声起動入力 ・a接点 4入力（1CH〜4CH）
・鳴動動作：ワンショット入力時（最後まで鳴動）、連続入力時（復旧まで連続鳴動）
外部スピーカー定格 入力1W以上 インピーダンス8Ω
音声出力 ・スピーカー出力：内部／外部（同時鳴動可能）
・音量：内部80dB以上 / 外部103dB以上（前方1m、CA-151使用時）
音声ファイル ・形式：MP3 / ビットレート：8〜320kbps
・メモリーカード：128MB（内蔵）
使用可能周囲温度 －15℃〜+55℃（結露なきこと）
配線接続 端子式（16端子およびAC/FG端子）
設置場所 屋内（壁掛式）
質量 / 外観 約850g / 樹脂（ホワイト）
外形寸法 W240 × H170 × D54 mm

FAQ

Q：自分で録音したMP3ファイルを使用することはできますか？ A：はい、可能です。8kbps〜320kbpsのMP3形式に対応しており、ファイル名を1.mp3〜4.mp3に設定してメモリーカードのルートディレクトリに保存してください。
Q：外部スピーカーは何台まで接続できますか？ A：最大4台まで接続可能です。各端子につき1W、8Ω以上のスピーカーをご使用ください。
Q：電源はDC12Vで使用できますか？ A：本製品（VSD-100V）はAC100V専用タイプです。DC12V/24V共用タイプは「VSD-1224V」が別途ございます。
Q：センサーとの接続はどのようになりますか？ A：無電圧a接点出力を持つセンサーを接続してください。短絡（ON）されることで音声が再生されます。
Q：音声の再生中に他のチャンネルが入力された場合はどうなりますか？ A：音声鳴動中は他の入力は受け付けられません。現在のメッセージ再生が終了してから次の入力を判別します。
Q：屋外に設置することはできますか？ A：本製品は屋内仕様（壁掛式）です。屋外でご使用になる場合は、別途防水対策を施したボックス内などに設置してください。
Q：メモリーカードにフォルダを作って管理しても大丈夫ですか？ A：いいえ、フォルダ（ディレクトリ）には入れず、カードの直下（ルートディレクトリ）にファイルを配置してください。
Q：インターバルタイマーとはどのような機能ですか？ A：メッセージを繰り返し再生する際の、再生と再生の間の無音時間を設定する機能です。DIPスイッチで約3秒または約6秒を選択できます。
Q：ボリューム調整は可能ですか？ A：はい。基板上に「内部用ボリューム」と「外部用ボリューム」があり、それぞれ無音から最大まで調整可能です。
Q：メモリーカードは市販のSDカードでも使えますか？ A：安定した動作を維持するため、必ず本体に付属の専用メモリーカード（128MB）をご使用ください。
