人感スピーカー センサー付きスピーカー DC12V電源・接点出力付 [PV-12-E]

人感スピーカー センサー付きスピーカー DC12V電源・接点出力付 [PV-12-E]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 人感スピーカー 屋外防雨構造 音声合成装置 パッシブセンサー

PV-12-E 人感スピーカー センサー付きスピーカー DC12V電源・接点出力付

人や車の接近を検知して、即座に最適なメッセージを再生。防犯・案内・警告を自動化する、センサー一体型高機能スピーカー。

PV-12-Eは、人体や車両から放射される熱線を捉えるパッシブ・インフラレッド（PIR）方式のセンサーと、自由に録音・再生が可能な音声合成装置を一体化した、BtoB市場で高い信頼を誇る人感スピーカーです。最大100dBの大音量ホーンを採用し、屋外の騒音下でも確実なアナウンスが可能です。

  • 型番： PV-12-E
  • 電源電圧： DC10V〜14V（極性なし）
  • 検知方式： パッシブインフラレッド方式（PIR）
  • 最大音量： 約100dB/1m（無段階調整可能）
  • 録音時間： 最大約16秒（内蔵マイク録音）
  • 設置場所： 屋内・屋外（防雨構造）

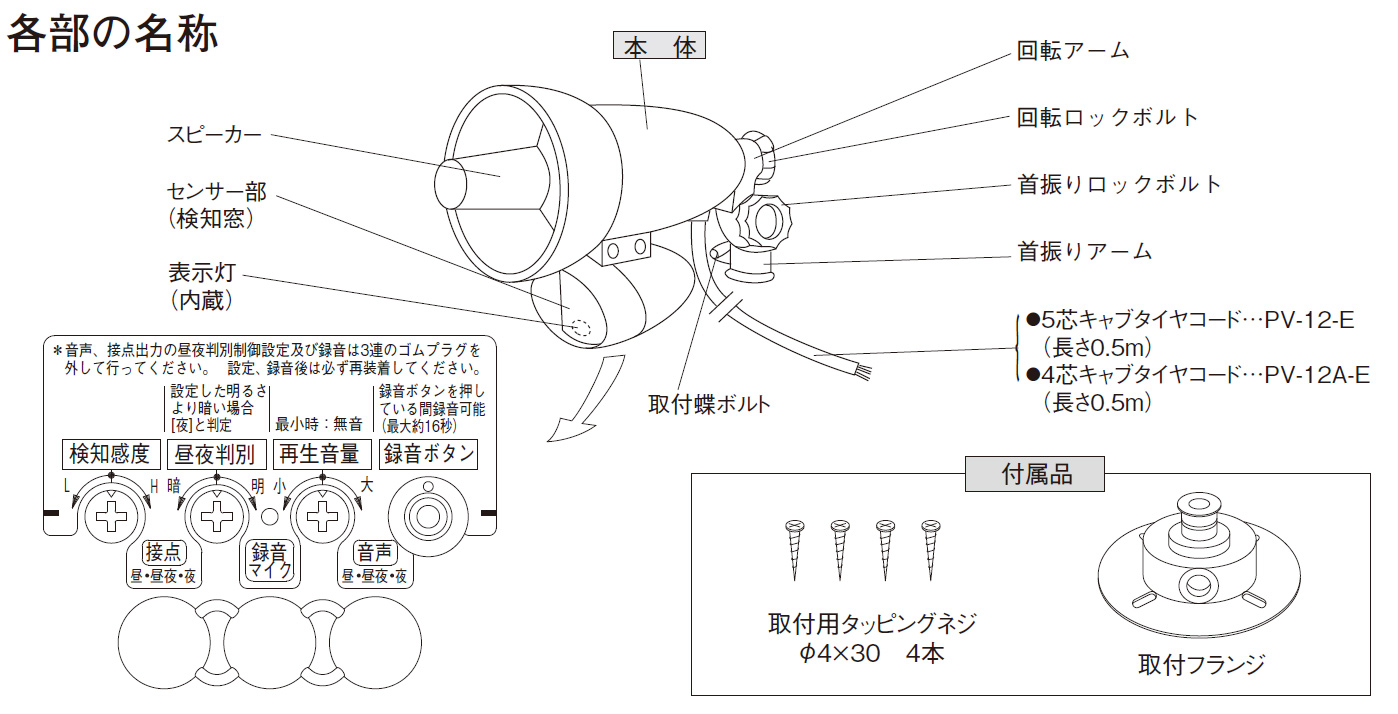

人感スピーカー PV-12-E 製品外観

資料ダウンロード

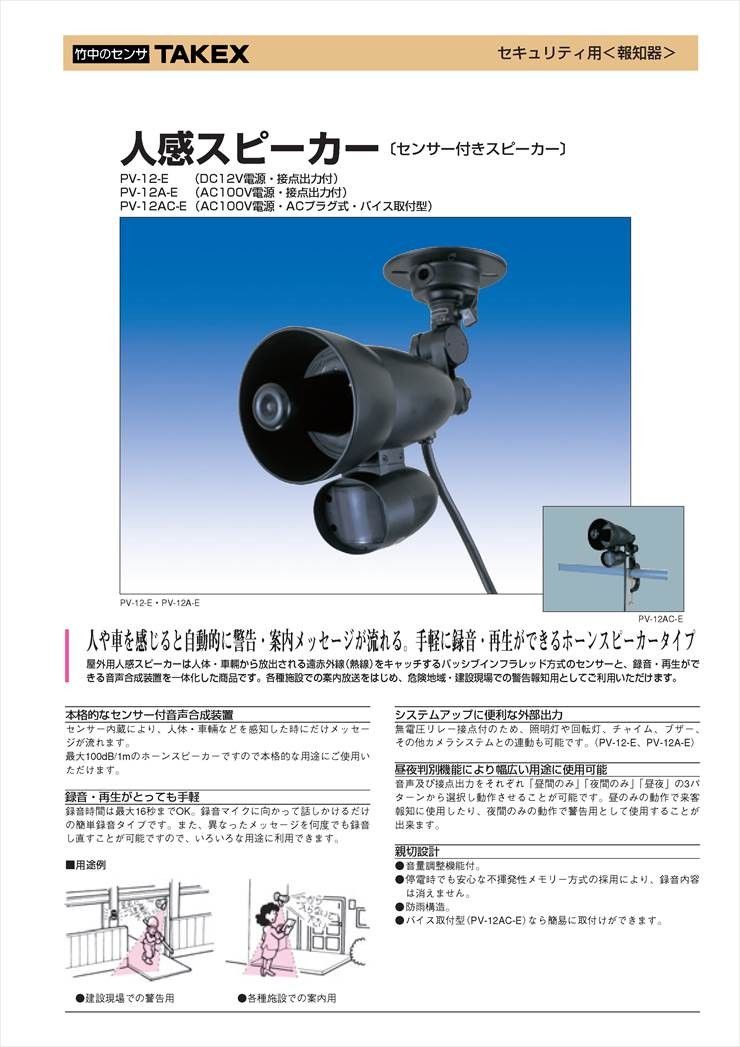

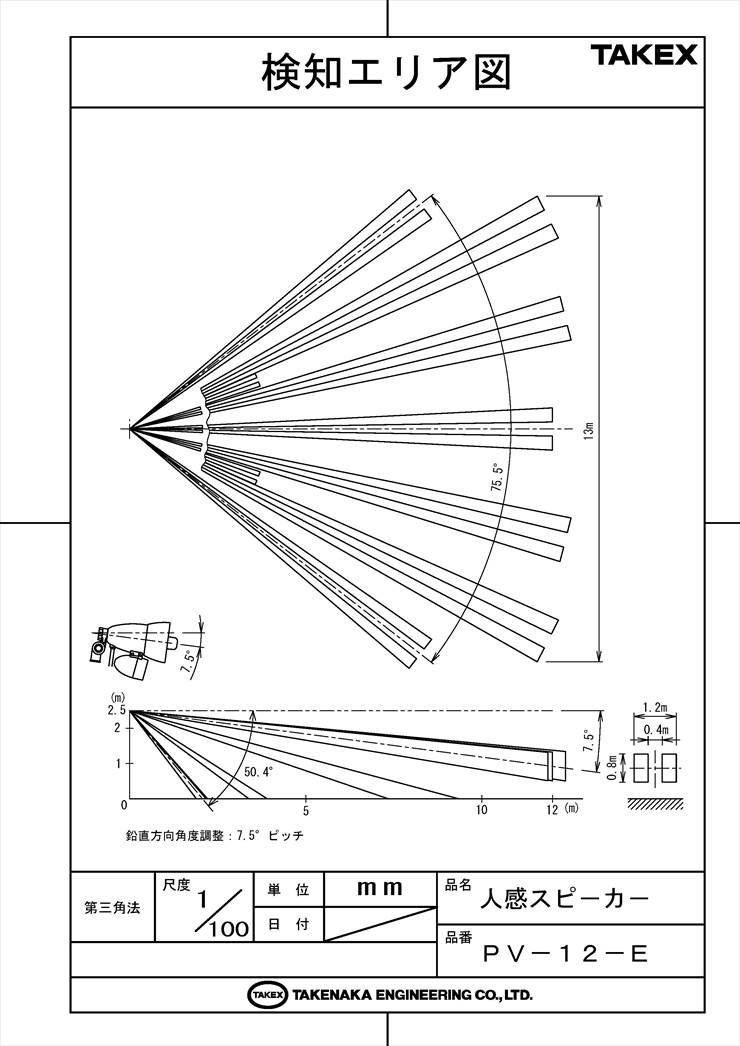

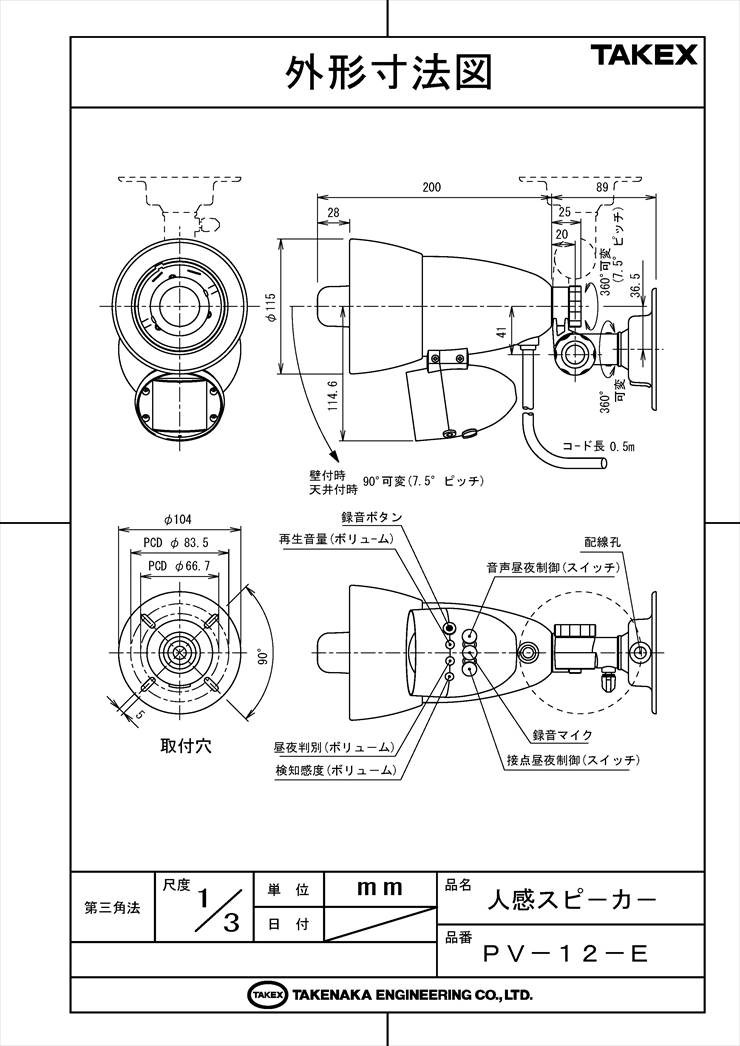

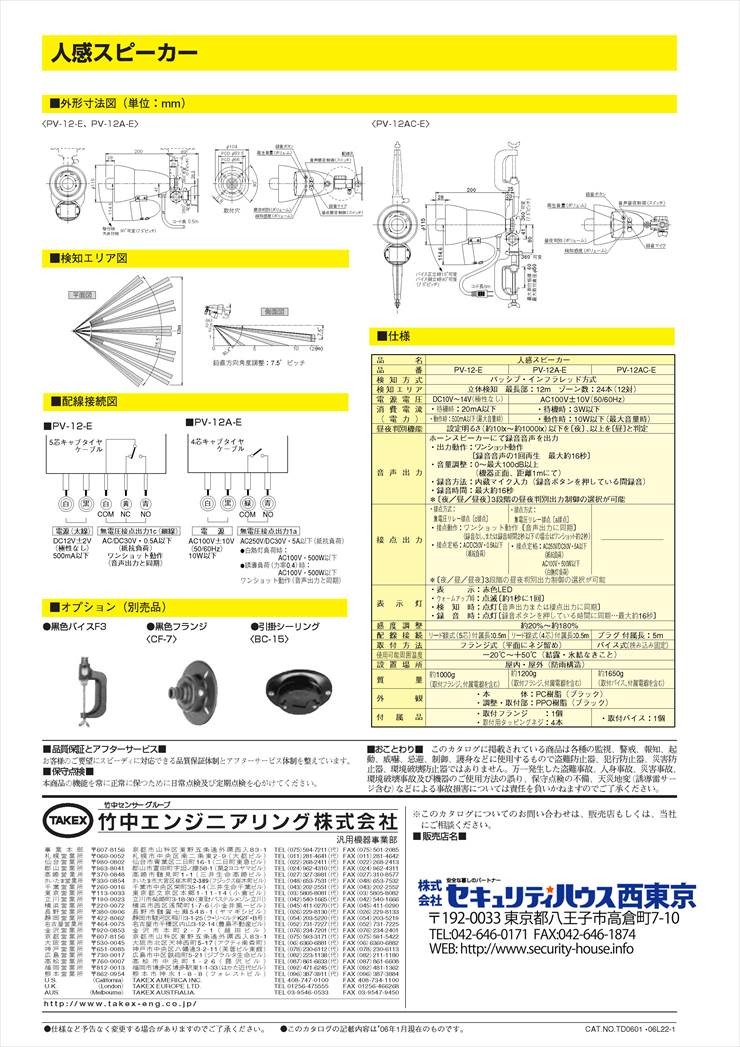

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 建設現場・危険地域での自動警告
  • 店舗・施設での来客報知・案内放送
  • 駐車場での車両出入り警告
  • 夜間の不審者に対する威嚇
  • 資材置き場などの無人監視エリア

導入前に確認したいポイント

  • 電源仕様（本機はDC12V仕様です）
  • 取付高さ（標準2.5mでの設計を推奨）
  • 検知エリア内の動く熱源の有無
  • 外部機器（カメラ等）との連動要否
  • 配線接続部の防水処理環境

特長

センサーと音声合成の高度な一体化

高性能なパッシブ・インフラレッド方式のセンサーを内蔵。人や車が検知エリアに入った時だけメッセージを再生するため、無駄な放送を抑えつつ、必要なタイミングで確実に警告・案内を行うことができます。

騒音下でも威力を発揮する100dBの大音量

最大100dB/1mを誇る本格的なホーンスピーカーを採用。工事現場や交通量の多い道路沿いといった騒音の激しい環境下でも、聞き取りやすい案内を届けることが可能です。音量は無段階で調整できます。

現場で完結する「マイク録音・即再生」

特別なソフトや機材は不要です。背面の録音ボタンを押しながら内蔵マイクに向かって話すだけで、最大16秒のメッセージを録音できます。状況に合わせて何度でも録り直しができるため、現場の運用に柔軟に対応します。

夜間のみ・昼間のみの動作切り替えが可能

昼夜判別機能を搭載しており、周囲の明るさに応じて動作を制限できます。「昼間は来客案内、夜間は威嚇」といった使い分けや、「夜間のみ動作させる」といった省エネ・近隣配慮型の運用が容易です。

外部システムと連動する無電圧リレー接点

音声出力と同期して動作する無電圧リレー接点（1c）を装備。回転灯を回す、防犯カメラの録音を開始させる、チャイムを鳴らすなど、他の防犯・管理システムとの高度な連携が可能です。

過酷な環境に耐える屋外防雨構造

-20℃から+50℃までの幅広い動作温度に対応し、屋外設置が可能な防雨構造を採用しています。丈夫な樹脂筐体と、内部設定部を保護する3連ゴムプラグにより、長期間の安定運用を支えます。

3軸可動アームによる自由な角度調整

回転・首振りの3軸調整機構を備えており、壁面、天井、ポールなど、設置場所に合わせて最適な検知エリア・放送方向を狙うことができます。7.5度ピッチでの精密な固定が可能です。

停電時も安心の不揮発性メモリー

録音された音声データは不揮発性メモリーに保存されます。万が一の停電時や電源オフの状態でも、録音内容が消去されることはありません。復旧後すぐに元のメッセージで運用を再開できます。

選定時に評価したい強み

  • 確実な検知： 立体検知ゾーンにより、死角の少ない12mの広範囲をカバー。
  • 独立制御： 音声と接点の動作タイミングを昼夜設定で個別に制御可能。
  • 簡単施工： DC12Vの極性なし電源仕様により、配線ミスを軽減。
  • 高耐久： 現場の声から生まれた、タフな屋外専用設計と高音質設計。

施工・設置ガイド

センサーの検知精度を保つため、標準取付高さ2.5mを守り、下向きに角度調整を行ってください。センサーは横切る動きに敏感で、正面から近づく動きには検知距離が短くなる特性があります。

ステータスLED挙動 状態の意味 対応・内容
点滅（約1分間） ウォームアップ中 電源投入直後の安定待ちです。動作はしません。
点灯（検知時） 動作出力中 センサー検知により音声または接点が出力されています。
点滅（録音ボタン押下時） 録音待機・動作中 録音可能な状態です。最大16秒まで録音できます。

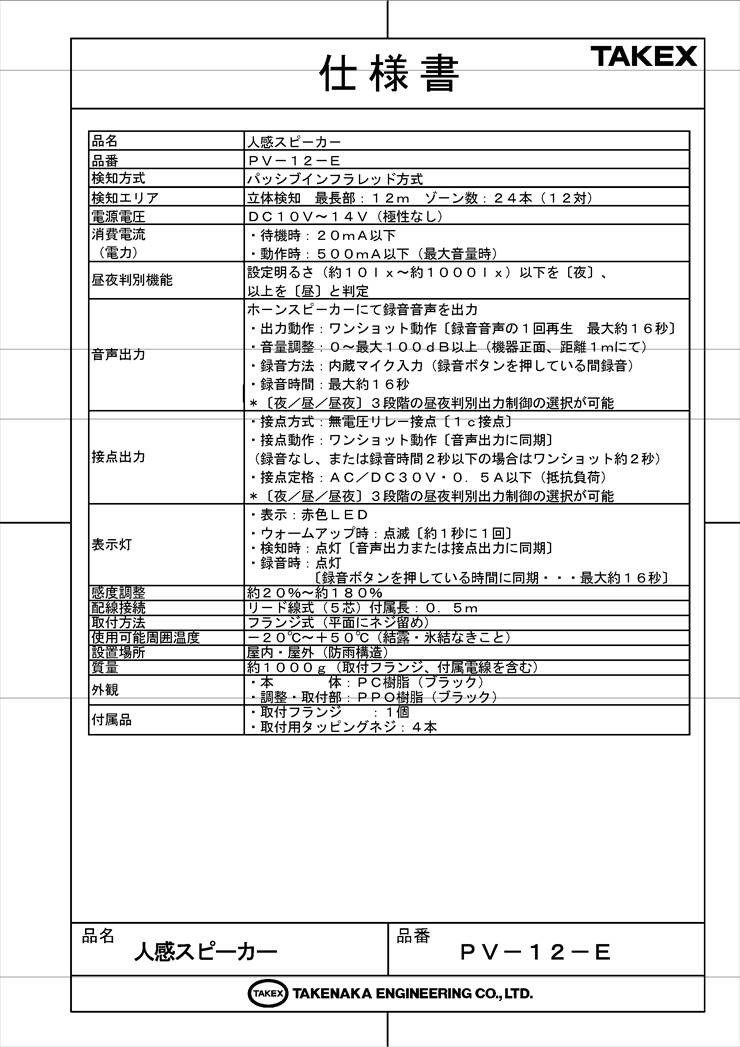

製品仕様

項目 内容
品名人感スピーカー
品番PV-12-E
検知方式パッシブインフラレッド方式
検知エリア立体検知 最長部：12m ゾーン数：24本（12対）
電源電圧DC10V〜14V（極性なし）
消費電流（電力）・待機時：20mA以下
・動作時：500mA以下（最大音量時）
昼夜判別機能設定明るさ（約10lx〜約1000lx）以下を［夜］、以上を［昼］と判定
音声出力ホーンスピーカーにて録音音声を出力
・出力動作：ワンショット動作［録音音声の1回再生 最大約16秒］
・音量調整：0〜最大100dB以上（機器正面、距離1mにて）
・録音方法：内蔵マイク入力（録音ボタンを押している間録音）
・録音時間：最大約16秒
＊［夜／昼／昼夜］3段階の昼夜判別出力制御の選択が可能
接点出力・接点方式：無電圧リレー接点［1c接点］
・接点動作：ワンショット動作［音声出力に同期］
（録音なし、または録音時間2秒以下の場合はワンショット約2秒）
・接点定格：AC／DC30V・0.5A以下（抵抗負荷）
＊［夜／昼／昼夜］3段階の昼夜判別出力制御の選択が可能
表示灯・表示：赤色LED
・ウォームアップ時：点滅［約1秒に1回］
・検知時：点灯［音声出力または接点出力に同期］
・録音時：点灯［録音ボタンを押している時間に同期］
感度調整約20%〜約180%
配線接続リード線式（5芯）付属長：0.5m
取付方法フランジ式（平面にネジ留め）
使用可能周囲温度－20℃〜+50℃（結露・氷結なきこと）
設置場所屋内・屋外（防雨構造）
質量約1000g（取付フランジ、付属電線を含む）
外観・本体：樹脂（ブラック）
・調整・取付部：樹脂（ブラック）
付属品・取付フランジ：1個
・取付用タッピングネジ：4本

FAQ

Q：検知距離はどのくらいですか？ A：標準的な取付高さ2.5mにおいて、最大で約12m（水平角度 約90度）の検知エリアを構成します。
Q：雨のかかる屋外でも使用できますか？ A：はい、防雨構造ですので屋外設置が可能です。ただし、配線接続部には確実な防水処理（自己融着テープなど）を行ってください。
Q：停電になったら録音した音声は消えてしまいますか？ A：いいえ、不揮発性メモリーを採用しているため、電源が切れても録音内容は消えません。
Q：昼間だけ音を鳴らさないように設定できますか？ A：はい、昼夜判別スライドスイッチを「夜」に設定することで、暗い時間帯のみ音声出力させることが可能です。
Q：録音はどうやって行いますか？ A：本体裏側の3連ゴムプラグを外し、録音ボタンを押しながら内蔵マイクに向かって話すだけで録音が完了します。
Q：最大で何秒間録音できますか？ A：最大で約16秒間の録音が可能です。
Q：車も検知しますか？ A：はい、パッシブインフラレッド方式は熱源の変化を検知するため、エンジンやマフラーなどの熱を持つ車両の動きも検知します。
Q：音量は変えられますか？ A：はい、ボリューム調整により、無音から最大100dB（1m先）まで無段階で調整可能です。
Q：AC100Vのコンセントから電源を取れますか？ A：本製品（PV-12-E）はDC12V仕様です。AC100Vで使用される場合は、別モデルの「PV-12A-E」を選択するか、ACアダプター等で変圧してご使用ください。
Q：検知感度の調整はできますか？ A：はい、感度調整ボリュームにより、標準（中央値）から約20%〜180%の範囲で感度を微調整できます。
