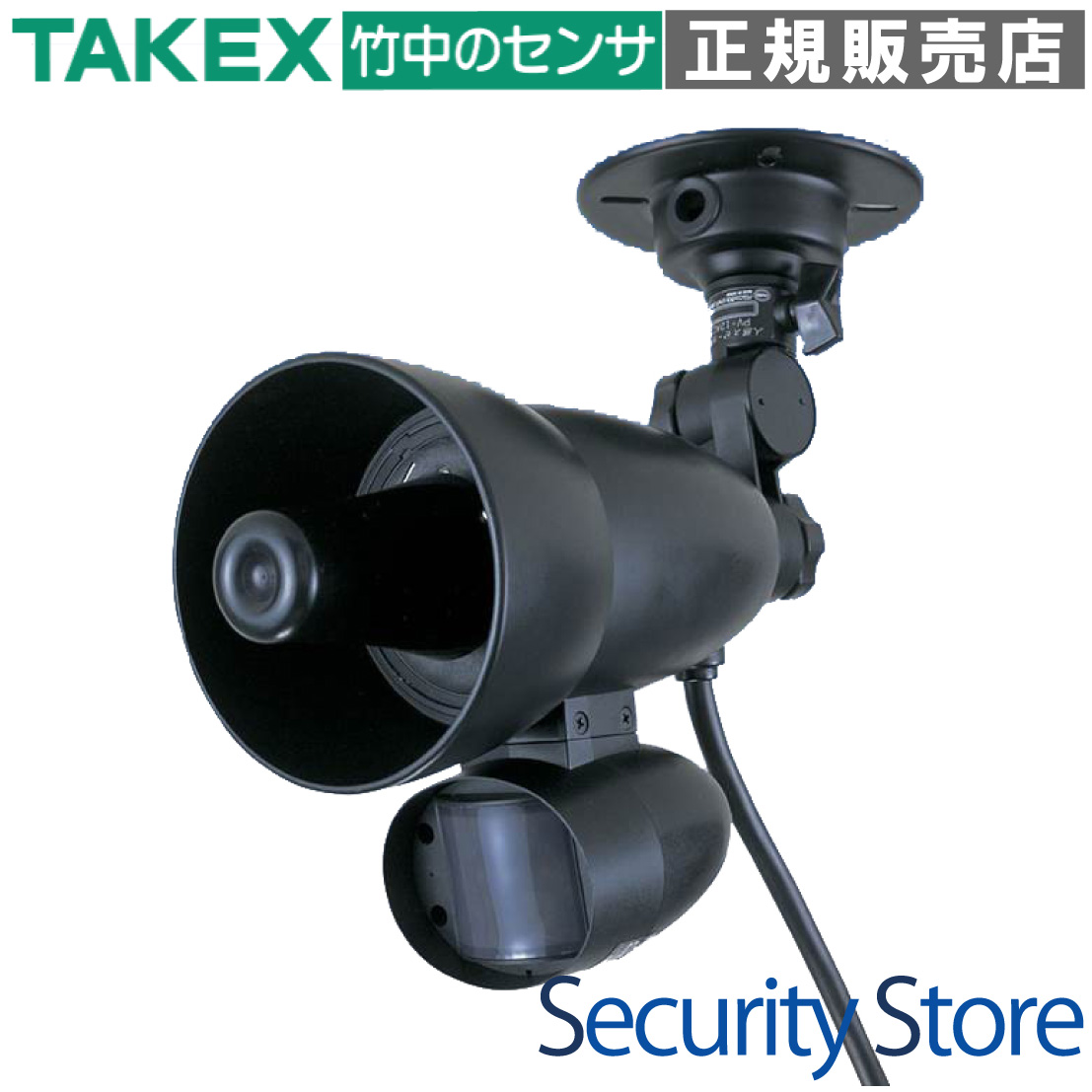

TAKEX（竹中エンジニアリング）人感スピーカー PIRセンサー AC100V電源屋外防雨構造

人感スピーカー PV-12A-E センサー付きスピーカー AC100V電源・接点出力付

人体や車両を検知して自動でメッセージを再生する、センサー一体型の音声合成報知器です。最大100dBの大音量ホーンスピーカーを搭載し、屋外の騒音下でも確実な警告・案内を実現します。

型番： PV-12A-E
製品名： 人感スピーカー（AC100Vタイプ）
検知方式： パッシブインフラレッド（PIR）方式
主な用途： 危険箇所の警告、店舗の案内、防犯威嚇、工事現場の安全確保
設置場所： 屋内・屋外（防雨構造）
電源： AC100V（50/60Hz）

資料ダウンロード

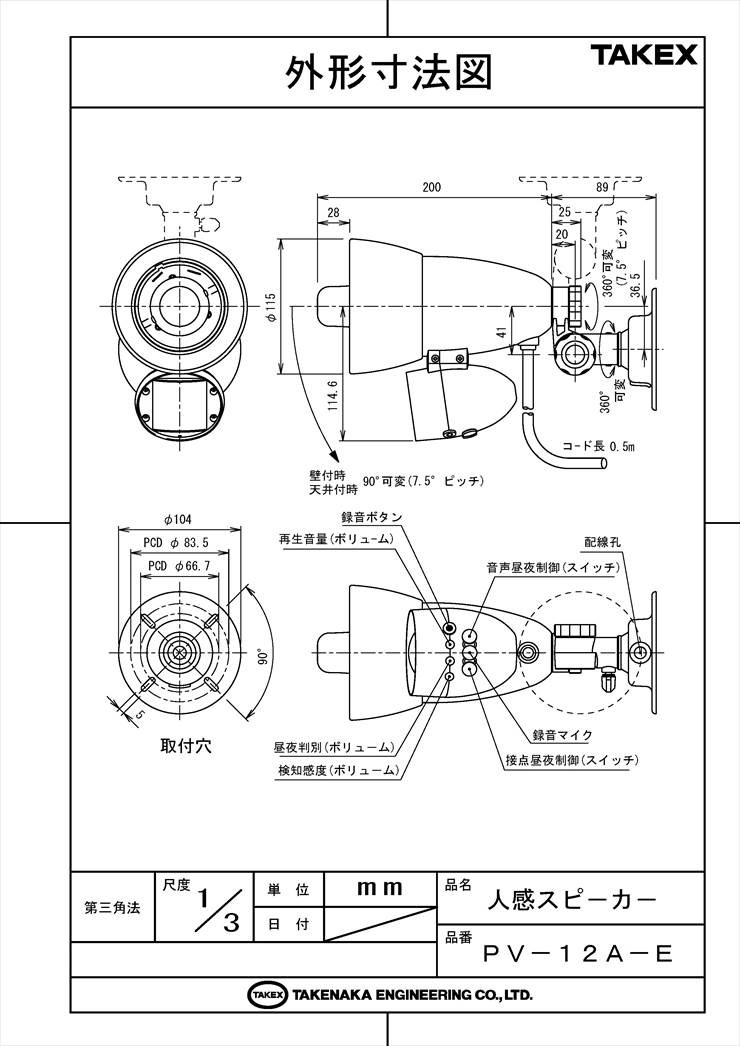

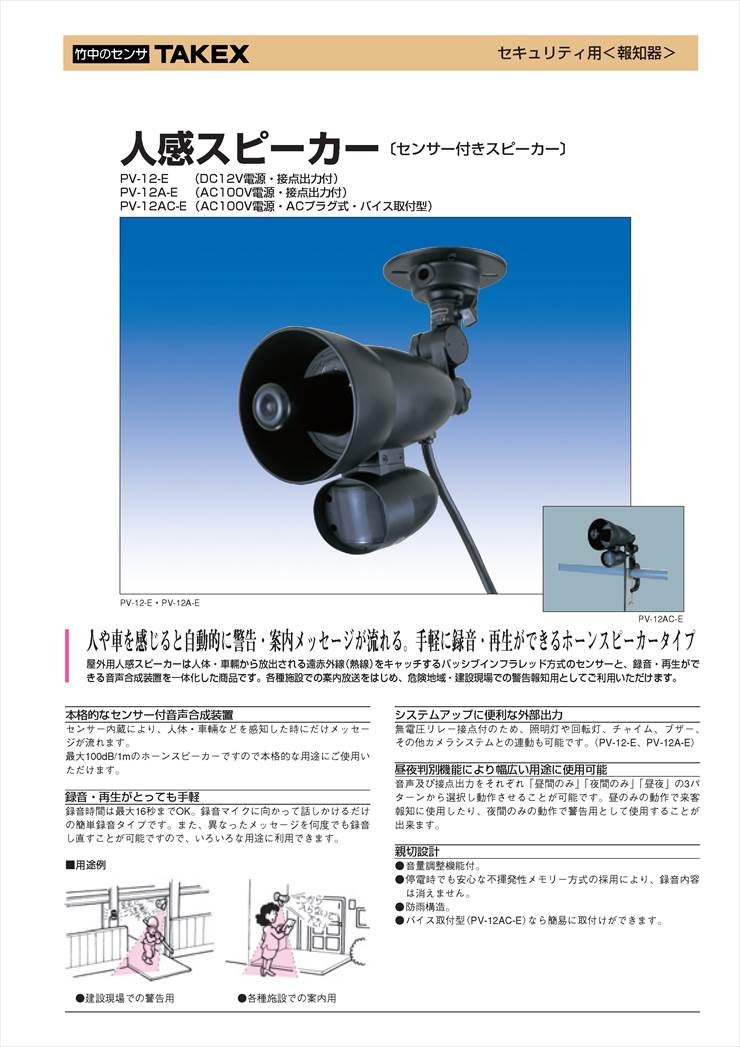

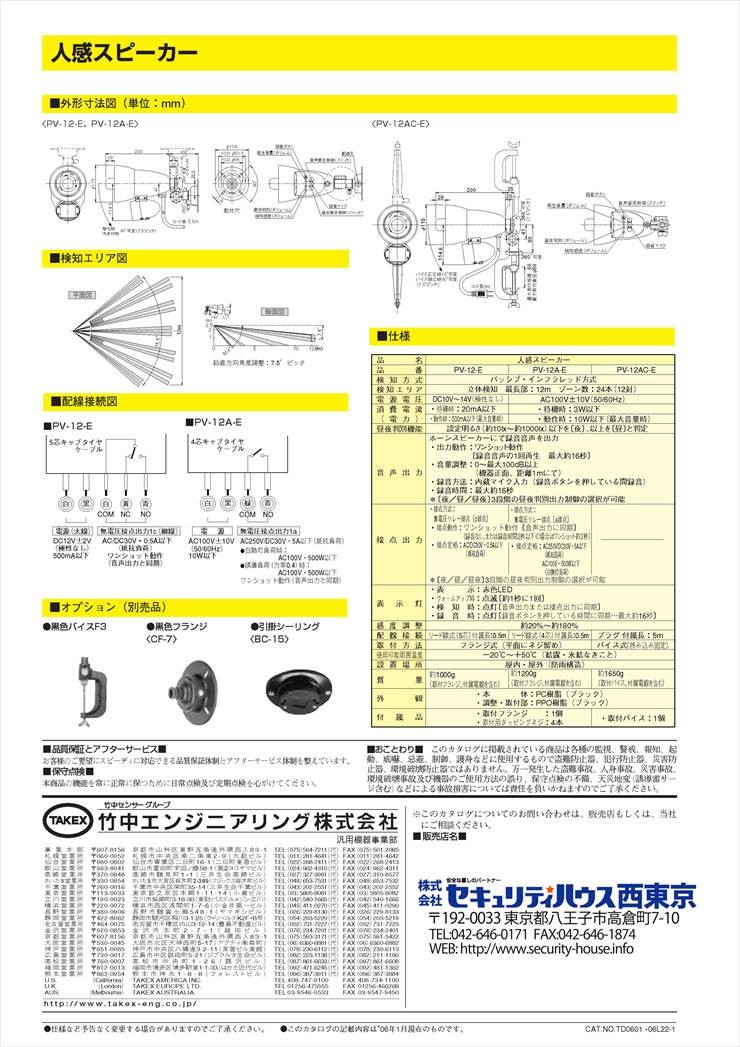

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

資材置場や駐車場への不審者侵入抑制
工事現場や工場内の危険区域への立入警告
店舗入口や展示場での自動案内・チャイム
車両出入口での注意喚起・通行者への警告

導入前に確認したいポイント

電源がAC100Vであることを確認してください
検知エリア（最大12m）内に揺れる植物等がないか
センサー前面にガラス等の遮蔽物がないか
録音メッセージが16秒以内で収まるか

特長

高精度PIRセンサーによる自動検知

人体や車両から放出される遠赤外線（熱線）をキャッチする「パッシブインフラレッド方式」のセンサーを採用しています。対象が検知エリアに入った瞬間に反応するため、案内のタイミングを逃さず、無駄な電力消費も抑えられます。

最大100dBの大音量ホーンスピーカー

本格的なホーンスピーカーを採用しており、1mの距離で最大100dB以上の音量を実現。騒音の激しい工事現場や、広範囲に音を届けたい屋外施設でも、確実にメッセージを伝達することが可能です。音量はボリュームで調整できます。

マイク一体型で手軽に録音・再生

本体に録音マイクを内蔵しており、特別な機器を使わずにその場でメッセージの録音・書き換えが可能です。最大16秒までの録音に対応しており、状況の変化に合わせて何度でも手軽に運用をカスタマイズできます。

システム拡張を支える外部接点出力

音声出力と同期して動作する無電圧リレー接点（1a接点）を装備しています。回転灯を回す、照明を点灯させる、防犯カメラの録画を開始させるなど、他の機器と連動した高度なセキュリティシステムの構築が可能です。

高度な昼夜判別制御機能

周囲の明るさを判別する機能を搭載しており、音声と接点出力を個別に「昼間のみ」「夜間のみ」「24時間（昼夜）」から選択できます。昼は「いらっしゃいませ」の案内、夜は「防犯カメラ作動中」の警告といった使い分けが可能です。

過酷な環境に耐える防雨構造

IP相当の防雨構造を採用しており、軒下や屋外壁面への設置が可能です。動作温度範囲も-20℃から+50℃と広く、寒冷地から夏場の高温下まで、安定したパフォーマンスを維持します。

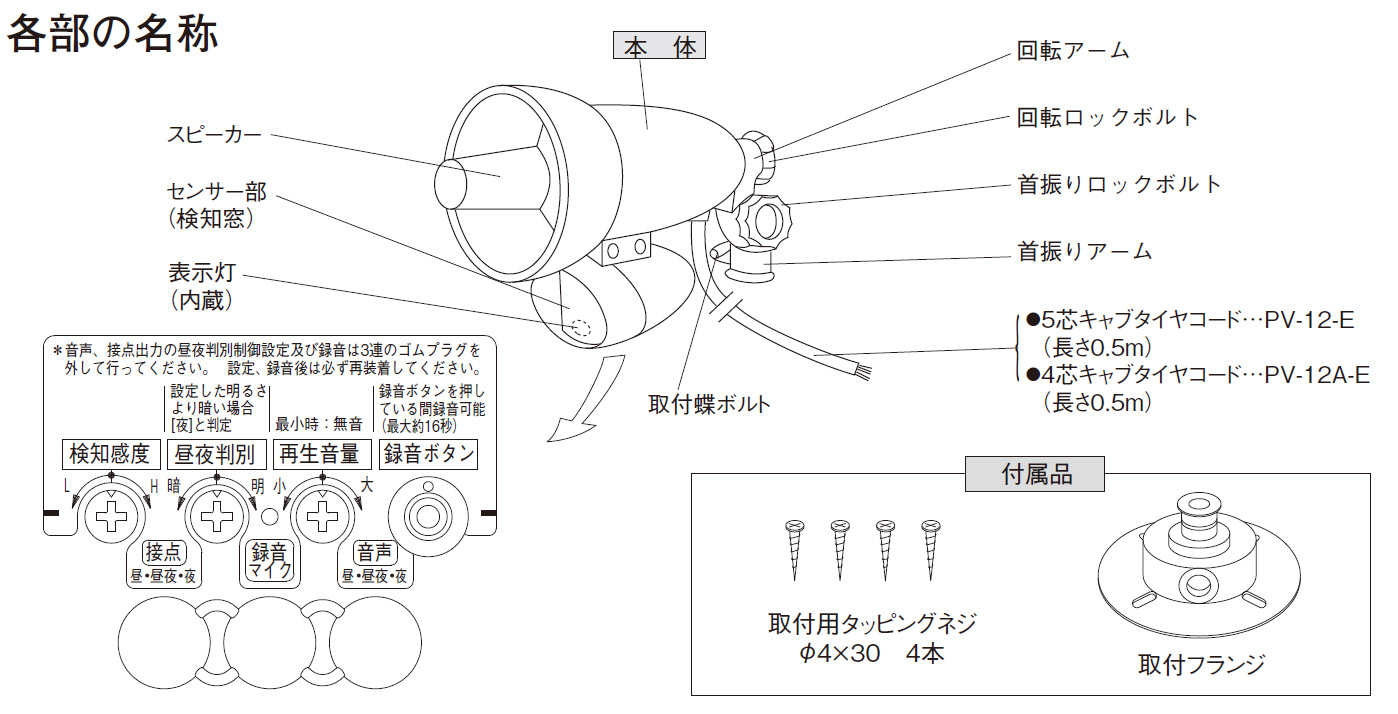

柔軟な設置を可能にする3軸可動アーム

回転・首振りの調整ピッチが細かく設定されており、壁面、天井、ポールなど、現場の構造に合わせた柔軟な検知エリア設定が可能です。設定後の角度はロックボルトで強固に固定できます。

停電時も安心の不揮発性メモリー

録音された音声データは不揮発性メモリーに保存されるため、停電が発生したり電源を遮断したりしても内容が消えることはありません。復旧後はすぐに元の設定で運用を再開できます。

    選定時に評価したい強み
    大音量設計： 100dB/1mの出力により、広範囲・騒音下でも無視できない警告が可能。
運用の簡便さ： 外部レコーダー不要。現場でマイクに向かって話すだけで設定完了。
独立制御： 音声と接点の動作条件（昼夜設定）を個別に選べるため、多様なニーズに対応。
高い信頼性： センサー専業メーカーTAKEX（竹中エンジニアリング）製の高精度な検知能力。



施工・設置ガイド

本機は検知エリアを横切る動きに対して最も感度が高くなります。標準取付高さ2.5mを目安に、検知対象がエリアを横切るように設置してください。屋外設置時は、配線接続部に自己融着テープ等の防水処理を施してください。

確認項目	この製品での考え方

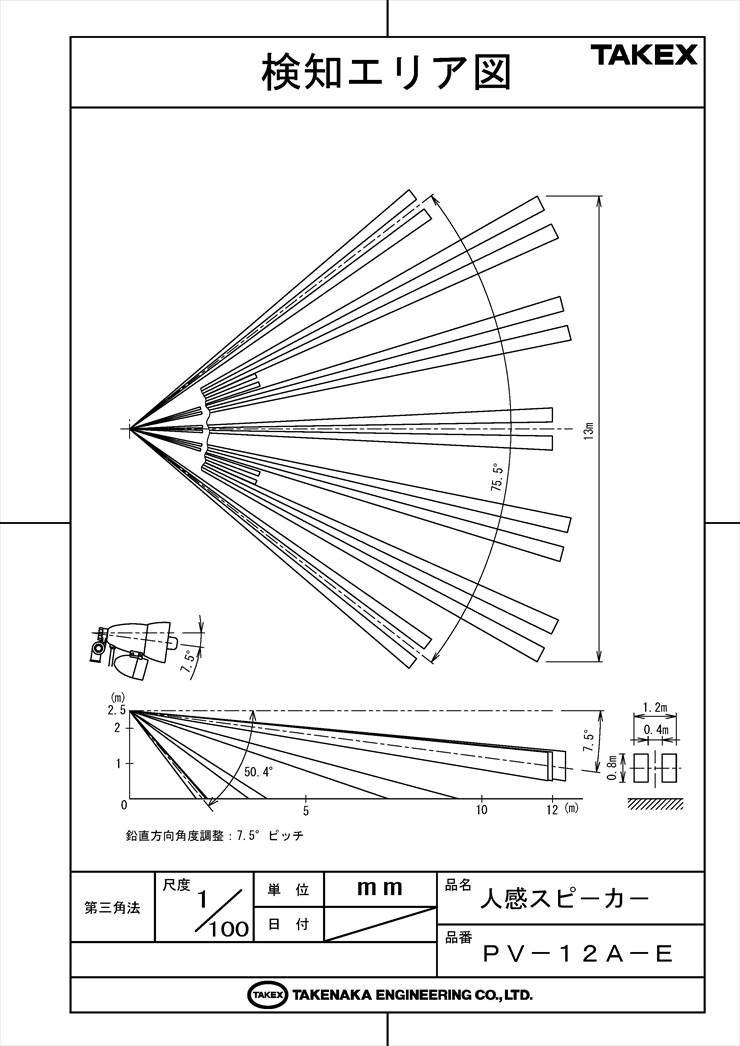

設置高さと距離	標準2.5m設置で、最大12m（水平約90度）の範囲をカバーします。
録音内容の変更	本体下面の録音ボタンを押しながら話すだけで、何度でも上書き可能です。
音量の調整	内部ボリュームにより、0から最大100dBまで無段階で調整できます。
昼夜設定の閾値	約10lx（夜）〜約1000lx（昼）の間で、動作を開始する明るさを調整できます。

ステータスLEDの挙動

挙動	状態
点滅（約1分間）	電源投入後のウォームアップ（検知待機中）
点灯（常時）	録音ボタン押下中（録音動作中）
点灯（瞬時）	センサー検知・出力動作中

製品仕様

項目	内容
品名	人感スピーカー
品番	PV-12A-E
検知方式	パッシブインフラレッド方式
検知エリア	立体検知最長部：12m ゾーン数：24本（12対）
電源電圧	AC100V±10V（50／60Hz）
消費電流（電力）	・待機時：3W以下・動作時：10W以下（最大音量時）
昼夜判別機能	設定明るさ（約10lx〜約1000lx）以下を［夜］、以上を［昼］と判定
音声出力	ホーンスピーカーにて録音音声を出力・出力動作：ワンショット動作［録音音声の1回再生最大約16秒］・音量調整：0〜最大100dB以上（機器正面、距離1mにて）・録音方法：内蔵マイク入力（録音ボタンを押している間録音）・録音時間：最大約16秒＊［夜／昼／昼夜］3段階の昼夜判別出力制御の選択が可能
接点出力	・接点方式：無電圧リレー接点［1a接点］・接点動作：ワンショット動作［音声出力に同期］（録音なし、または録音時間2秒以下の場合はワンショット約2秒）・接点定格：AC250V／DC30V・5A以下（抵抗負荷）　AC100V・500W以下（白熱灯負荷）＊［夜／昼／昼夜］3段階の昼夜判別出力制御の選択が可能
表示灯	・表示：赤色LED ・ウォームアップ時：点滅［約1秒に1回］・検知時：点灯［音声出力または接点出力に同期］・録音時：点灯［録音ボタンを押している時間に同期・・・最大約16秒］
感度調整	約20%〜約180%
配線接続	リード線式（4芯）付属長：0.5m
取付方法	フランジ式（平面にネジ留め）
使用可能周囲温度	－20℃〜+50℃（結露・氷結なきこと）
設置場所	屋内・屋外（防雨構造）
質量	約1200g（取付フランジ、付属電線を含む）
外観	・本体：樹脂（ブラック）・調整・取付部：樹脂（ブラック）
付属品	・取付フランジ：1個・取付用タッピングネジ：4本

FAQ

Q：検知距離はどのくらいですか？ A：最大12mです（標準取付高さ2.5m時）。感度調整ボリュームで範囲を微調整することも可能です。

Q：電源は何を使用しますか？ A：家庭用や施設用のAC100V電源が必要です。

Q：録音はどうやって行いますか？ A：本体下面にある録音ボタンを押しながら、内蔵マイクに向かって話すだけで録音できます。

Q：録音できる時間は最大何秒ですか？ A：最大約16秒間の録音が可能です。

Q：雨のかかる屋外でも設置できますか？ A：はい、防雨構造ですので屋外設置が可能です。ただし、完全防水ではないため激しい水没等は避けてください。

Q：停電で録音したメッセージが消えることはありますか？ A：いいえ、不揮発性メモリーを採用しているため、電源が切れてもメッセージは保持されます。

Q：夜間だけ音を鳴らし、昼間は鳴らさない設定はできますか？ A：可能です。昼夜判別スイッチを「夜」に設定することで、暗い時だけ動作させることができます。

Q：音量の調節は可能ですか？ A：はい、無音から最大100dB以上まで、ボリュームダイヤルで調整可能です。

Q：外部のライトやサイレンと連動できますか？ A：無電圧リレー接点出力を備えているため、対応する電圧・容量の範囲内で外部機器との連動が可能です。

Q：ガラス越しに人を検知できますか？ A：パッシブインフラレッド方式の特性上、遠赤外線を遮断するガラスやアクリル越しでは検知できません。
