屋外・屋内用人感スピーカー AC100V [PVW-12TA-N]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX（竹中エンジニアリング）人感スピーカー AC100V直結屋外・屋内対応誤報低減設計

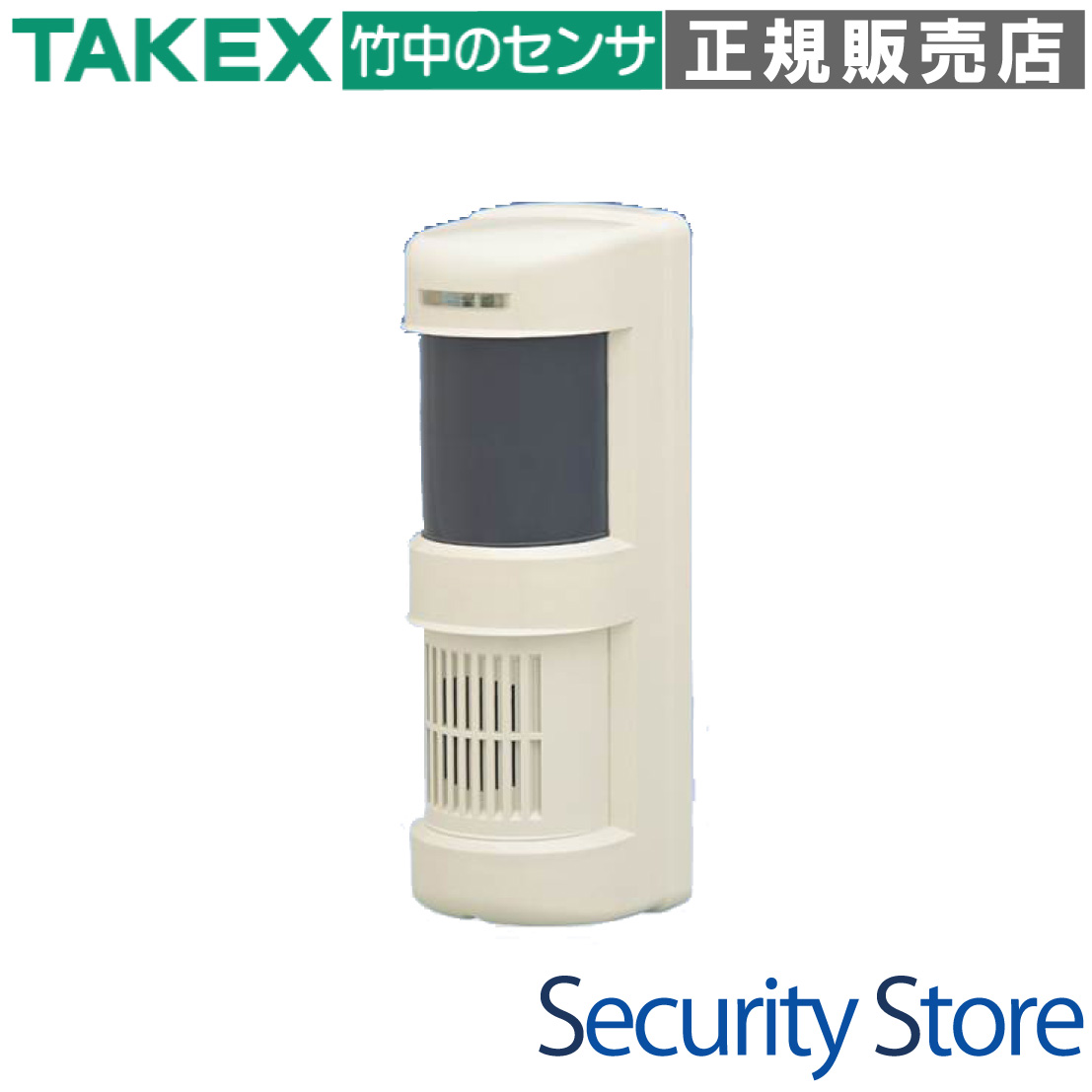

屋外・屋内用人感スピーカー PVW-12TA-N（AC100Vタイプ）

人体から発する熱を感知し、あらかじめ録音した2種類の音声を状況に応じて鳴動させる、プロ仕様の人感スピーカーです。AC100V直結タイプのため、電源供給が容易で、不審者への威嚇から来客報知まで幅広いセキュリティ用途に対応します。

型番： PVW-12TA-N
方式： パッシブ・インフラレッド方式（PIR）
電源： AC100V ±10V（50/60Hz）

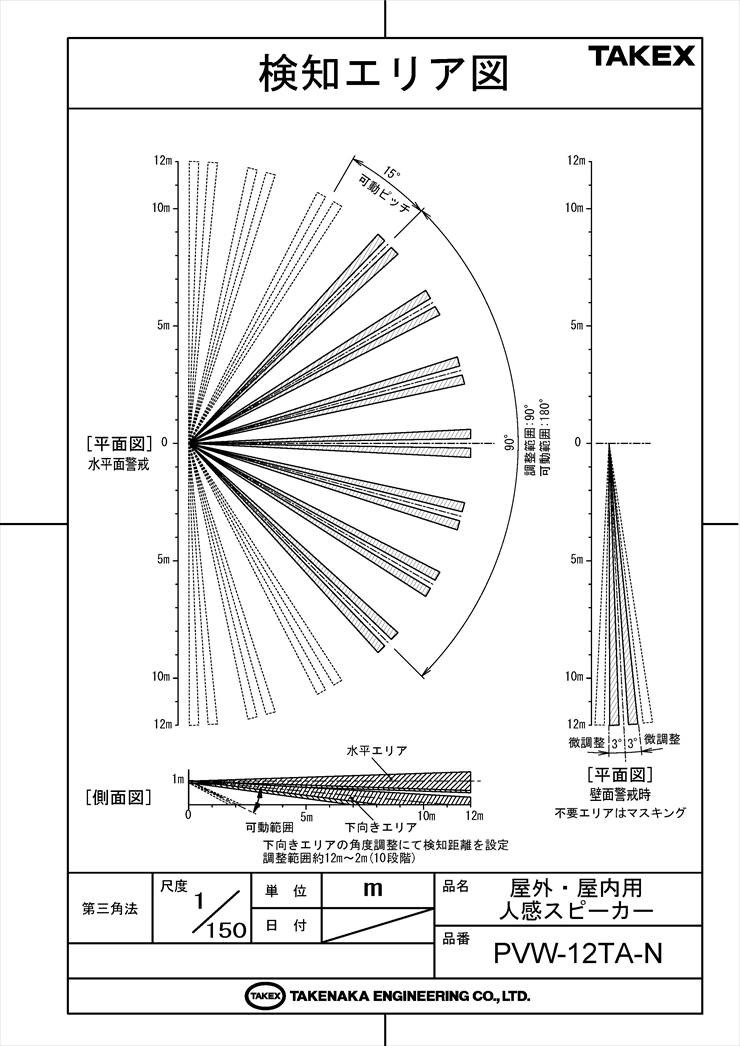

検知エリア： 最大12m・扇形90°（2層アンド検知方式）
音声機能： 2チャンネル録音（各最大8秒）・最大約80dB
設置環境： 屋内・屋外（防雨構造 IP43相当）

資料ダウンロード

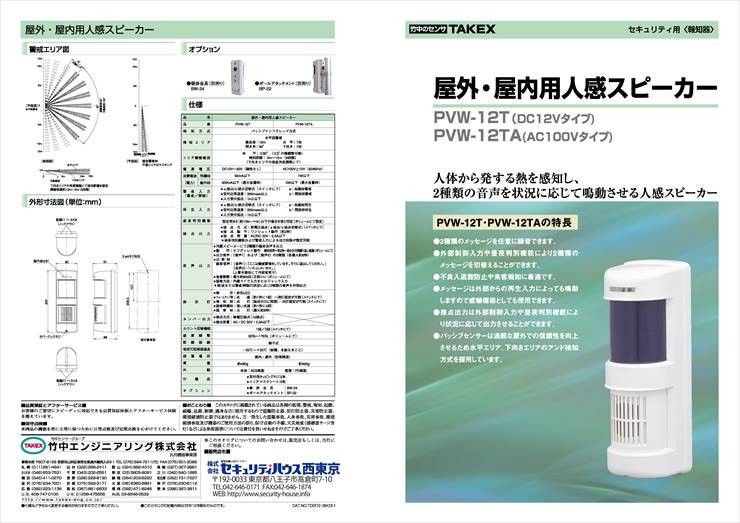

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）外形寸法図（PDF）

この製品が向いている用途

店舗や事務所の不審者威嚇・警告
工事現場や資材置場の資材盗難防止
駐車場や駐輪場への無断侵入防止
エントランスや受付での来客自動報知

導入前に確認したいポイント

取付高さ（0.8m〜1.2m）を確保できるか
AC100Vの電源配線が可能か
検知エリア内に揺れる植物や熱源がないか
接点出力で連動させる外部機器の有無

特長

1. 高度な「アンド検知方式」による誤報の徹底排除

水平エリアと下向きエリアの2層の検知帯を構成し、その両方を同時に遮断した場合のみ検知する「アンド検知方式」を採用しています。これにより、地面を這う小動物や、遠方を通過する車両の光・熱、風で揺れる草木などの外乱要因による誤動作を物理的に抑制します。

2. 2種類の音声を使い分ける高度な運用ロジック

最大8秒の音声を2種類（音声1・音声2）録音可能です。外部制御入力（警戒/解除）や昼夜判別機能（明/暗）に連動させ、「昼間は『いらっしゃいませ』、夜間は『これより先は立入禁止です』」といった状況に合わせた自動切り替え運用が可能です。

3. パルスカウント方式による環境適応力

パルスカウントを「1回」または「3回」から選択可能です。ノイズの多い過酷な屋外環境では3回設定にすることで、より確実性の高い検知を実現。現場の状況に合わせた柔軟な感度調整が行えます。

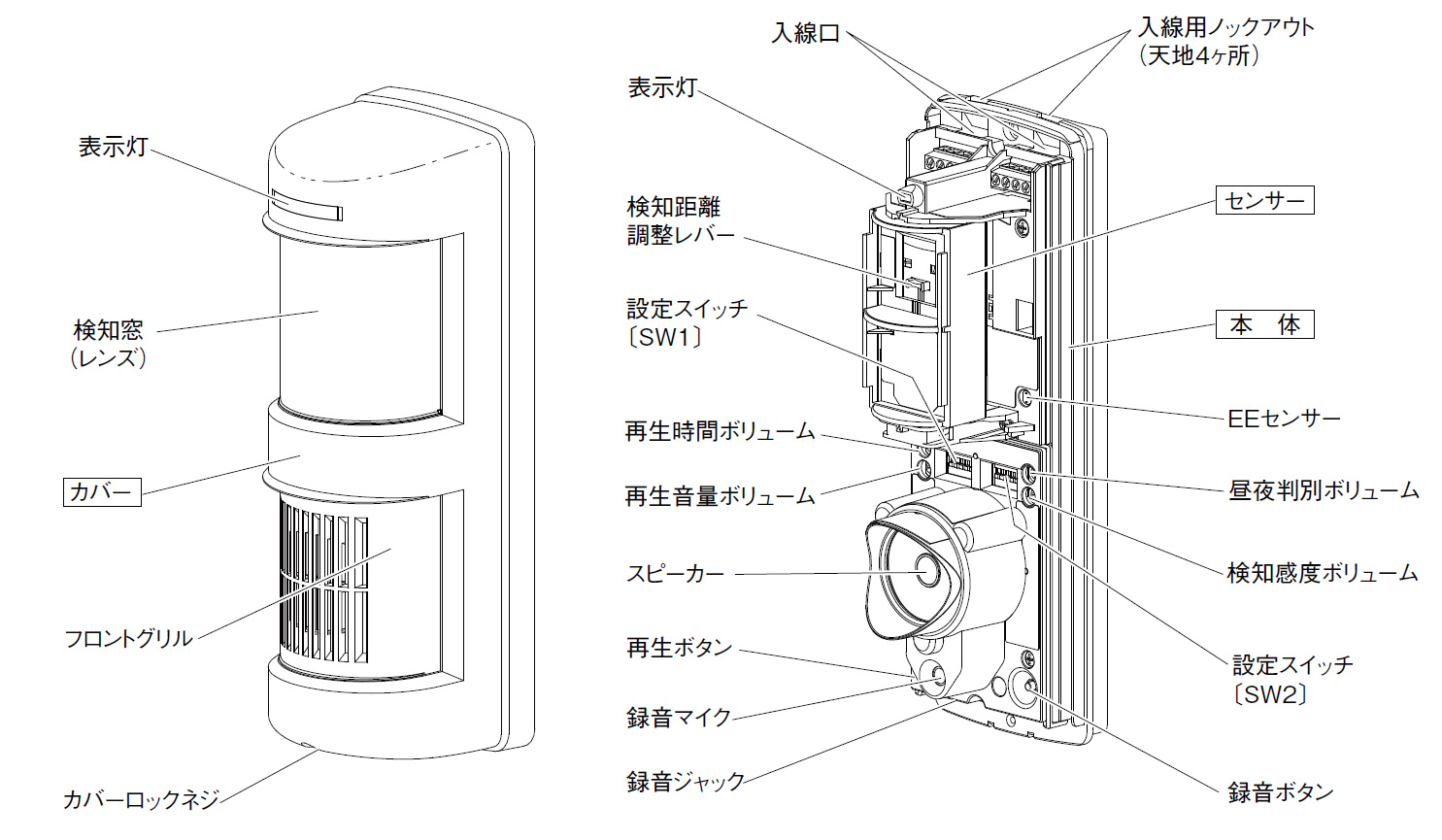

4. 現場で即応可能な録音・再生インターフェース

内蔵マイクまたはφ3.5mmジャックからのライン入力により、その場ですぐにメッセージの録音・変更が可能です。最大100dB（内部調整可）の迫力ある音量で、高い報知・威嚇効果を発揮します。

5. 自由度の高い設置・調整機能

本体を固定したまま、内部ユニットを左右に最大90度（15度ピッチ）回転させることが可能です。また、検知距離調整レバーにより2m〜12mまで10段階の距離設定ができ、現場のレイアウトに最適な警戒エリアを構築できます。

6. 信頼の防雨構造と耐環境性能

IP43相当の防雨構造を備え、屋外の厳しい環境下でも安定した運用をサポート。-20°C〜+50°Cの広い温度範囲に対応し、1年を通じて安定した動作を提供します。

    選定時に評価したい強み
    電源供給： AC100V直結のため、専用ACアダプターやDC電源装置が不要。
信頼性： センサー専業メーカーならではのアンド検知技術で、屋外での誤報が極めて少ない。
拡張性： 無電圧接点出力を搭載し、カメラやライト、監視盤との連動が容易。
利便性： 録音内容をいつでも変更でき、運用変更への対応コストが低い。



施工・設置ガイド

確実な検知を実現するため、以下の設置基準を遵守してください。

項目	推奨条件・注意点
取付高さ	地上0.8m 〜 1.2m（基準1.0m）。高すぎると近距離が検知できません。
設置場所	筐体が地面に対して垂直になるよう固定してください。
禁止場所	エアコン室外機直近、揺れる樹木の前、直射日光が当たる場所。
エリア制限	付属のエリアマスクシートを使用し、不要な方向を物理的に遮蔽可能です。

表示灯（LED）の挙動

状態	パターン	内容
ウォームアップ	1秒周期点滅	電源投入後の約1分間。この間は検知しません。
検知時	点灯	人体を検知し、接点出力と連動（約2秒）。
録音待機時	0.25秒周期高速点滅	音声モードが「録音」に設定されている状態。
録音中	点灯	録音ボタン押下中。最大8秒間の録音が可能。

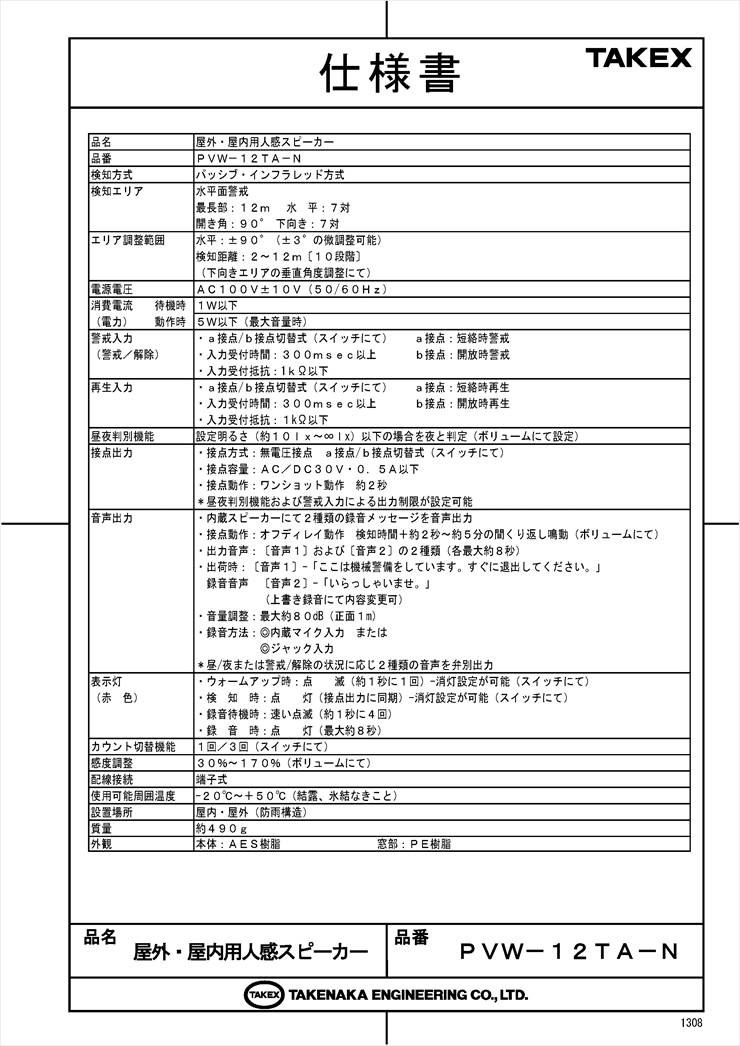

製品仕様

項目	内容
品名	屋外・屋内用人感スピーカー
品番	PVW-12TA-N
検知方式	パッシブ・インフラレッド方式
検知エリア	水平面警戒最長部：12m 水平：7対開き角：90° 下向き：7対
エリア調整範囲	水平：±90°（±3°の微調整可能）検知距離：2〜12m［10段階］（下向きエリアの垂直角度調整にて）
電源電圧	AC100V±10V（50／60Hz）
消費電流（電力）	【待機時】1W以下【動作時】5W以下（最大音量時）
警戒入力（警戒／解除）	無電圧接点 a接点／b接点切替式（スイッチにて） a接点：短絡時警戒／b接点：開放時警戒入力受付時間：300msec以上、入力受付抵抗：1kΩ以下
再生入力	無電圧接点 a接点／b接点切替式（スイッチにて） a接点：短絡時再生／b接点：開放時再生入力受付時間：300msec以上、入力受付抵抗：1kΩ以下
昼夜判別機能	設定明るさ（約10lx〜∞lx）以下の場合を夜と判定（ボリュームにて設定）
接点出力	接点方式：無電圧接点 a接点／b接点切替式（スイッチにて）接点容量：AC／DC30V・0.5A以下接点動作：ワンショット動作約2秒
音声出力	内蔵スピーカーにて2種類の録音メッセージを音声出力オフディレイ動作検知時間＋約2秒〜約5分の間くり返し鳴動音声1/音声2（各最大約8秒）音量：最大約80dB（正面1m）
カウント切替機能	1回／3回（スイッチにて切替）
感度調整	30%〜170%（ボリュームにて調整）
使用可能周囲温度	－20℃〜+50℃（結露・氷結なきこと）
設置場所	屋内・屋外（防雨構造IP43相当）
質量	約490g
外観	本体：樹脂（ホワイト）／検知窓：樹脂（グレー）

FAQ

Q：DC電源での駆動は可能ですか？ A：本モデル（PVW-12TA-N）はAC100V専用です。DC10V〜30Vで駆動させる場合は、兄弟機の「PVW-12T-N」をご検討ください。

Q：自分の声を録音することはできますか？ A：はい、可能です。内蔵マイク、または3.5mmジャックからのライン入力により、現場で最大8秒間の音声を2種類録音できます。

Q：小動物（犬・猫）で誤報してしまいませんか？ A：上段・下段の2つのエリアを同時に検知した時のみ動作する「アンド検知方式」を採用しているため、背の低い小動物による誤報は大幅に低減されています。

Q：ガラス越しに人を検知できますか？ A：いいえ、パッシブ赤外線方式はガラスを透過しないため、ガラス越しに設置しても外の人を検知することはできません。

Q：夜だけ音声を鳴らすことはできますか？ A：はい、内蔵の昼夜判別ボリュームを調整することで、周囲が暗い時のみ音声を鳴らす設定が可能です。

Q：音量の調節はできますか？ A：はい、内部のボリュームにより、無音から最大約80dB（正面1m）まで調節可能です。

Q：電源を入れてもすぐに検知しないのはなぜですか？ A：電源投入後の約1分間は「ウォームアップ時間」となり、センサーを安定させるため検知動作を行いません。表示灯が点滅から消灯に変わるまでお待ちください。

Q：取付高さはどのくらいが適正ですか？ A：地上0.8m〜1.2mの間で設置してください。基準は1.0mです。

Q：録音した音声が消えてしまうことはありますか？ A：録音データは不揮発性メモリーに保存されるため、停電等で電源が切れてもデータが消失することはありません。

Q：接点出力の時間は変更できますか？ A：接点出力は約2秒の固定（ワンショット）ですが、音声鳴動時間はボリュームにより約2秒から最大約5分まで延長可能です。
