屋外・屋内用人感スピーカー [PVW-12T-N]

屋外・屋内用人感スピーカー [PVW-12T-N]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 屋外・屋内用人感スピーカー パッシブセンサー 防滴 IP43相当

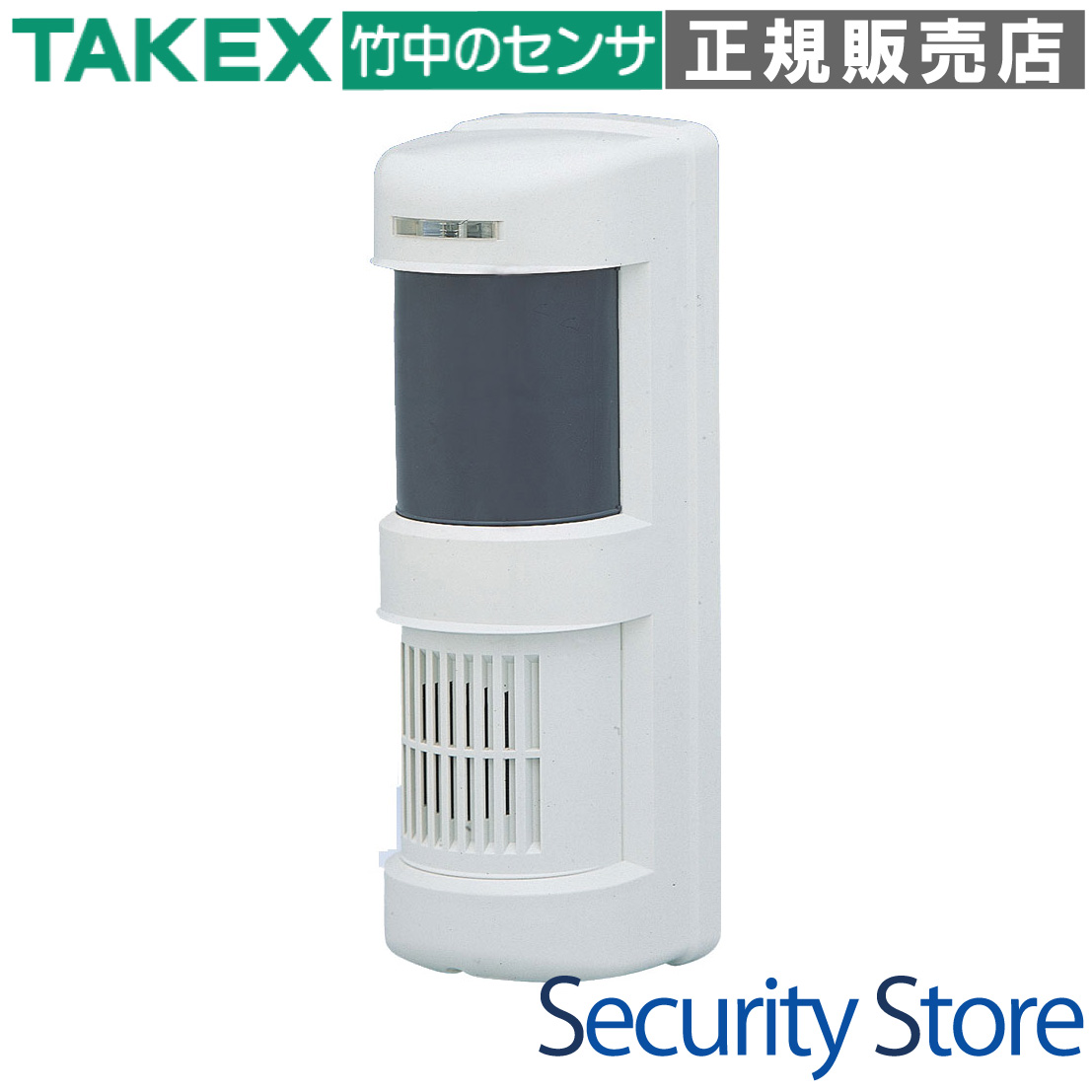

屋外・屋内用人感スピーカー PVW-12T-N

人体から放射される熱線を感知し、状況に合わせた2種類の音声メッセージと接点出力を同時に実行する高機能人感スピーカーです。

屋外環境下での誤動作を徹底的に排除する「2段構えのアンド検知方式」を採用。不良入退館の防止、店舗の来客報知、または重要施設での警告・威嚇など、プロフェッショナルの現場で求められる高い信頼性と運用柔軟性を兼ね備えています。

  • 型番： PVW-12T-N
  • 検知方式： パッシブ・インフラレッド方式
  • 電源電圧： DC 10V〜30V（無極性）
  • 最大検知距離： 12m（10段階調整可能）
  • 最大音量： 約80dB（正面1m）
PVW-12T-N 屋外・屋内用人感スピーカー

資料ダウンロード

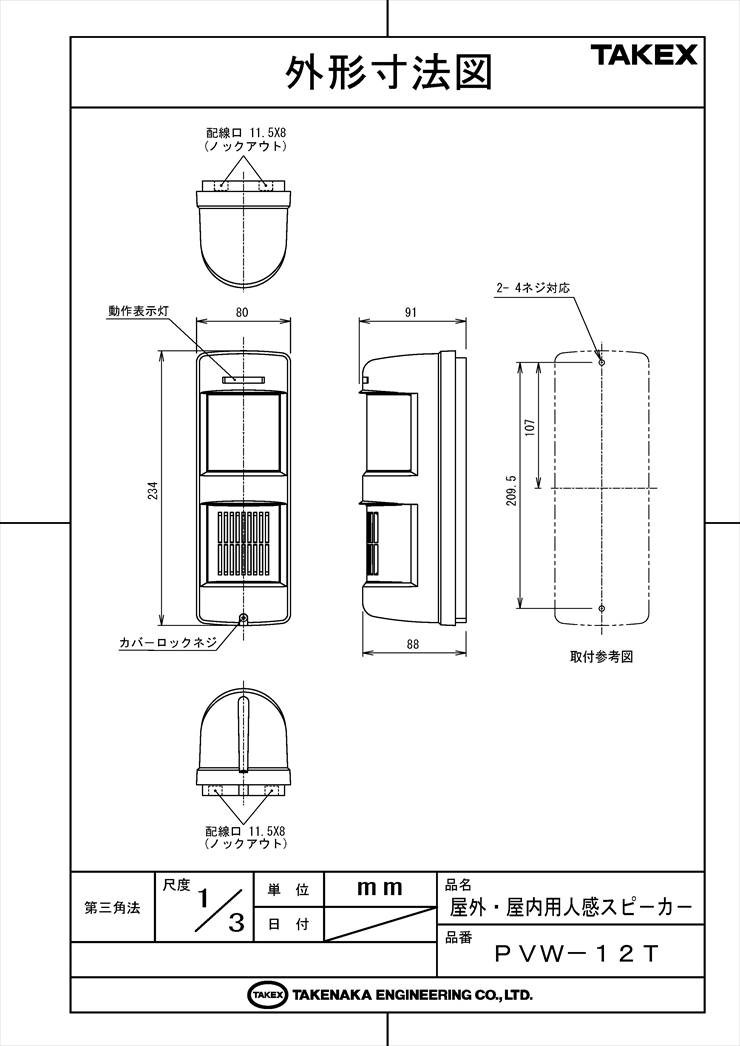

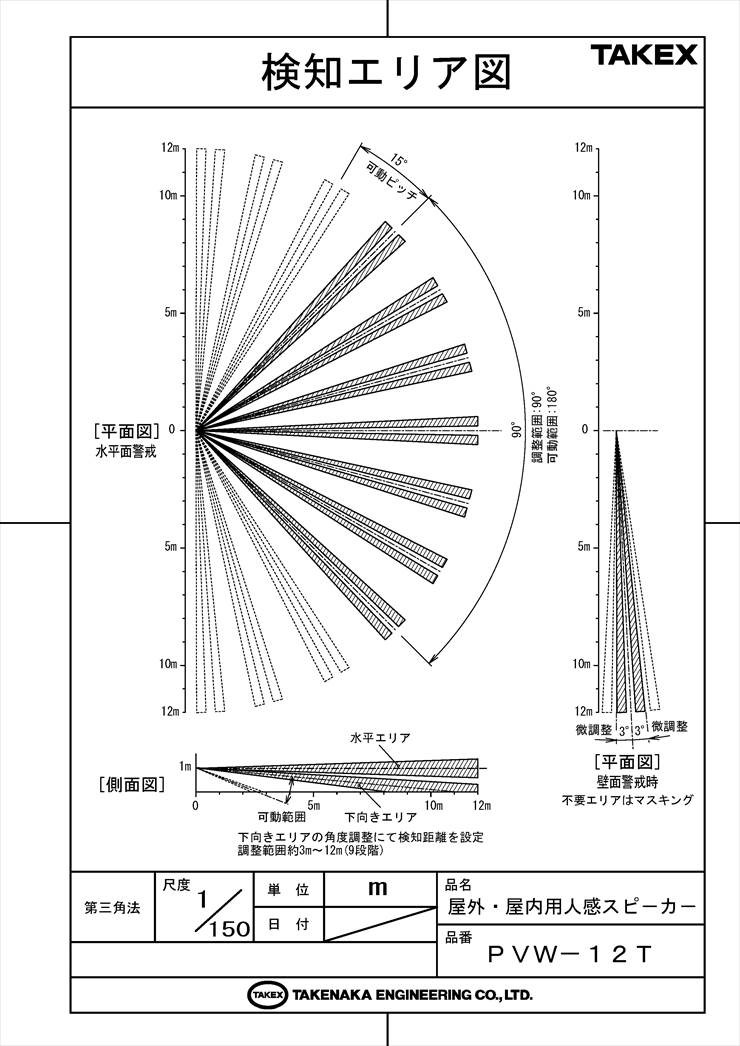

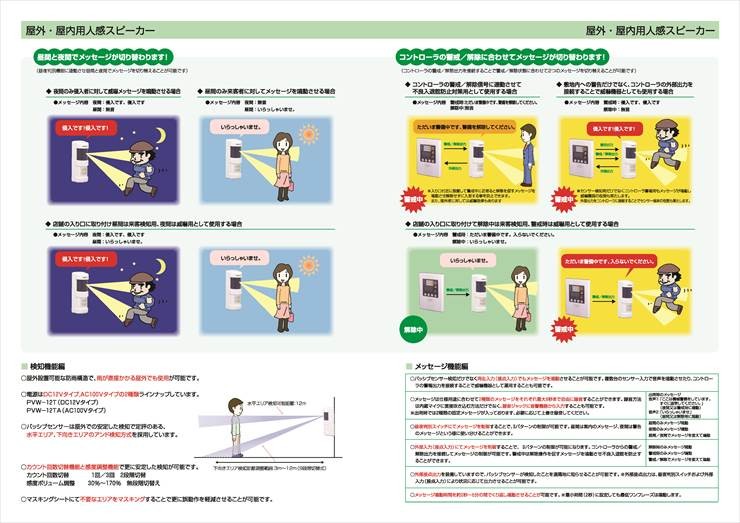

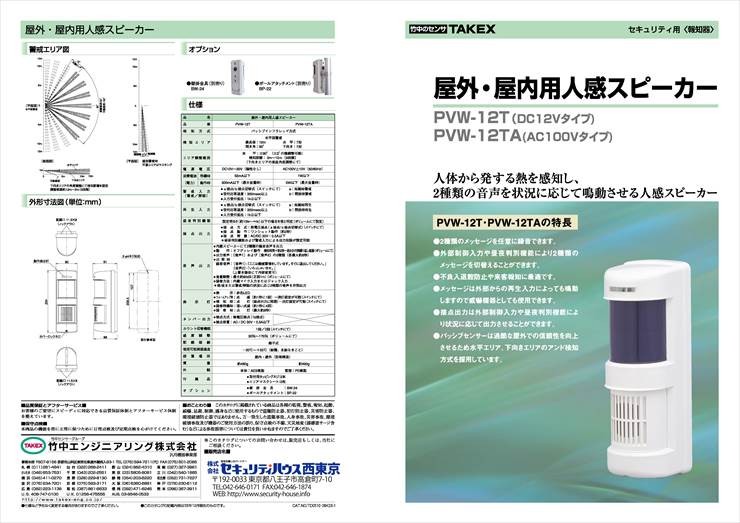

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 夜間の無人店舗・倉庫の不法侵入抑止
  • 店舗入り口での自動来客チャイム・案内
  • 工事現場や危険区域への立ち入り警告
  • 資材置き場など屋外の防犯・警戒

導入前に確認したいポイント

  • 電源はDC10V〜30Vが必要です（AC100V直結不可）
  • 取付高さは0.8m〜1.2mが推奨されます
  • 検知エリア内に揺れる植物等がないか確認
  • 録音メッセージは最大8秒×2種類まで対応

特長

2段構えの「アンド検知方式」による圧倒的な誤報低減

屋外環境で問題となる小動物や遠方の熱源による誤動作を防ぐため、水平エリアと下向きエリアの2層の検知帯を構成しています。この2つのエリアで同時に熱源を検知した場合のみ動作するため、極めて信頼性の高い検知が可能です。

2種類のメッセージを状況に応じて自動切り替え

「音声1」と「音声2」の2種類のメッセージを録音可能です。外部からの警戒入力や、内蔵の昼夜判別機能（EEセンサー）に連動して、昼は「いらっしゃいませ」、夜は「警告メッセージ」といった使い分けが1台で完結します。

最大12mの広範囲をカバーする調整機能

検知距離は2mから12mまで10段階で調整可能。さらに本体ベースを固定したまま、内部ユニットを左右±90度の範囲で回転させることができるため、現場の形状に合わせた最適な警戒ラインを容易に構築できます。

パルスカウント方式で過酷な屋外環境に対応

単発的な熱変化による誤作動を抑制するパルスカウント機能を搭載。設置環境の厳しさに応じて、1回検知または3回検知（より慎重な判定）をDIPスイッチで切り替えることができます。

外部制御・強制再生による高度なシステム連携

パッシブセンサーとしての自己動作だけでなく、外部機器からの信号を受けて音声を強制再生させる「再生入力」端子を装備。防犯システムや他センサーとの連動により、多角的な威嚇・告知システムを構築できます。

現場での即時録音・音声確認が可能

内蔵マイクまたは外部入力ジャック（φ3.5mm）から、その場で簡単に音声を録音できます。録音後は即座に再生ボタンで内容を確認できるため、特殊な機材を使わずに現場調整が完了します。

選定時に評価したい強み

  • 高信頼検知： 水平＋下向きのダブル検知で、犬・猫などの小動物による誤動作を物理的に排除。
  • 音声柔軟性： 最大100dBの迫力ある音声を自在に録音。現場に合わせた警告が可能です。
  • 全天候対応： IP43相当の防雨構造と-20℃〜+50℃の幅広い動作温度で屋外設置も安心。
  • 省施工設計： 無極性電源（DC仕様）や、センサーユニットの回転機構により設置・配線の自由度が高い。

施工・設置ガイド

インジケーター（LED）の挙動

状態 LED表示 内容
ウォームアップ 1秒周期の点滅 電源投入後、約1分間。この間は検知を行いません。
検知時 点灯 人体を検知。接点出力および音声再生に同期。
録音待機時 高速点滅（0.25秒周期） 音声モードが「録音」に設定されています。
録音中 点灯 録音ボタンが押されている間、音声を取り込みます。

推奨配線距離（PVW-12T-N / DC電源時）

電線サイズ DC 12V使用時 DC 24V使用時
φ0.65mm / 0.5mm2 最大 250m / 400m 最大 1,900m / 2,900m
φ1.20mm / 1.25mm2 最大 950m / 1,000m 最大 6,600m / 7,300m

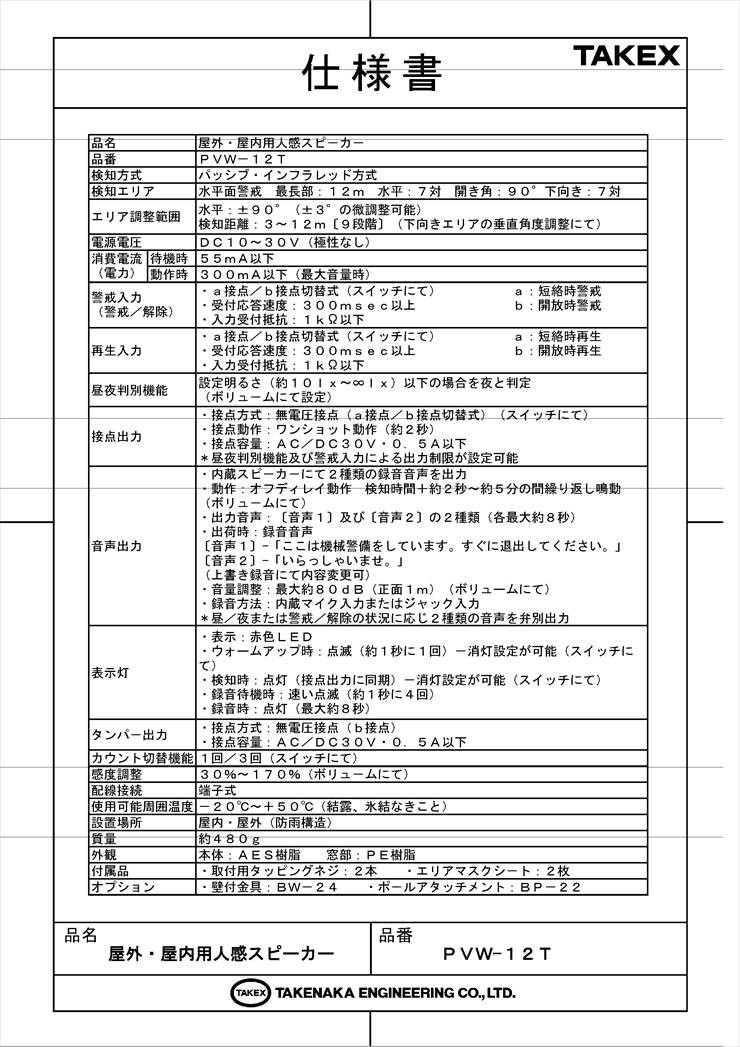

製品仕様

項目 内容
品名屋外・屋内用人感スピーカー
品番PVW－12T－N
検知方式パッシブ・インフラレッド方式
検知エリア水平面警戒
最長部：12m 水平：7対
開き角：90° 下向き：7対
エリア調整範囲水平：±90°（±3°の微調整可能）
検知距離：2〜12m［10段階］
（下向きエリアの垂直角度調整にて）
電源電圧DC10〜30V（極性なし）
消費電流（電力）【待機時】55mA以下
【動作時】300mA以下（最大音量時）
警戒入力（警戒／解除）・無電圧接点 a接点／b接点切替式（スイッチにて） a接点：短絡時警戒
・入力受付時間：300msec以上 b接点：開放時警戒
・入力受付抵抗：1kΩ以下
再生入力・無電圧接点 a接点／b接点切替式（スイッチにて） a接点：短絡時再生
・入力受付時間：300msec以上 b接点：開放時再生
・入力受付抵抗：1kΩ以下
昼夜判別機能設定明るさ（約10lx〜∞lx）以下の場合を夜と判定（ボリュームにて設定）
接点出力・接点方式：無電圧接点 a接点／b接点切替式（スイッチにて）
・接点容量：AC／DC30V・0.5A以下
・接点動作：ワンショット動作 約2秒
＊昼夜判別機能および警戒入力による出力制限が設定可能
音声出力・内蔵スピーカーにて2種類の録音メッセージを音声出力
・接点動作：オフディレイ動作 検知時間＋約2秒〜約5分の間くり返し鳴動（ボリュームにて）
・出力音声：［音声1］および［音声2］の2種類（各最大約8秒）
・出荷時：［音声1］－「ここは機械警備をしています。すぐに退出してください。」
　録音音声 ［音声2］－「いらっしゃいませ。」
　（上書き録音にて内容変更可）
・音量調整：最大約80dB（正面1m）
・録音方法：◎内蔵マイク入力 または ◎ジャック入力
＊昼／夜または警戒／解除の状況に応じ2種類の音声を弁別出力
表示灯（赤色）・ウォームアップ時：点滅（約1秒に1回）-消灯設定が可能（スイッチにて）
・検知時：点灯（接点出力に同期）-消灯設定が可能（スイッチにて）
・録音待機時：速い点滅（約1秒に4回）
・録音時：点灯（最大約8秒）
タンパー出力・接点方式：無電圧接点（b接点）
・接点容量：AC／DC30V・0.5A以下
カウント切替機能1回／3回（スイッチにて）
感度調整30%〜170%（ボリュームにて）
配線接続端子式
使用可能周囲温度－20℃〜+50℃（結露・氷結なきこと）
設置場所屋内・屋外（防雨構造IP43相当）
質量約480g
外観本体：樹脂（ホワイト） 検知窓：樹脂（グレー）

FAQ

Q：屋外で使用しても大丈夫ですか？ A：はい、防雨構造（IP43相当）となっており、屋外での設置が可能です。ただし、直接水が溜まる場所や激しい噴流水が当たる場所は避けてください。
Q：小動物による誤作動はありませんか？ A：本製品は水平エリアと下向きエリアの両方で検知した時のみ動作する「アンド検知方式」を採用しているため、地面に近い小動物（犬・猫など）による誤作動を大幅に軽減できます。
Q：自分の声を録音して流すことはできますか？ A：可能です。内蔵マイクまたは3.5mmジャックから2種類の音声を各最大8秒ずつ録音・保存できます。
Q：AC100Vのコンセントから電源を取れますか？ A：本モデル「PVW-12T-N」はDC電源仕様（10V〜30V）です。AC100V直結が必要な場合は、姉妹モデルの「PVW-12TA-N」をご検討ください。
Q：録音した音声の音量を調整できますか？ A：はい、内部の音量調整ボリュームにより、設置環境に合わせて音量を調整可能です。
Q：昼間はチャイム、夜間は警告音として使えますか？ A：可能です。内蔵の昼夜判別機能により、周囲が明るい時は音声2、暗い時は音声1を自動的に切り替えて出力できます。
Q：設置高さの制限はありますか？ A：推奨取付高さは0.8m〜1.2mです。この高さに設置することで、2つの検知エリアが正しく重なり、最大の性能を発揮します。
Q：外部のパトライト等と連動させることはできますか？ A：はい。無電圧接点出力（AC/DC30V・0.5A以下）を備えていますので、外部の回転灯や警報盤に信号を送ることが可能です。
Q：ガラス越しに人を検知できますか？ A：いいえ。パッシブ赤外線センサーはガラスを透過しないため、ガラス越しに人を検知することはできません。
Q：録音した音声は停電しても消えませんか？ A：はい。録音された音声データは内蔵メモリに保持されるため、電源が切れても消去されることはありません。
