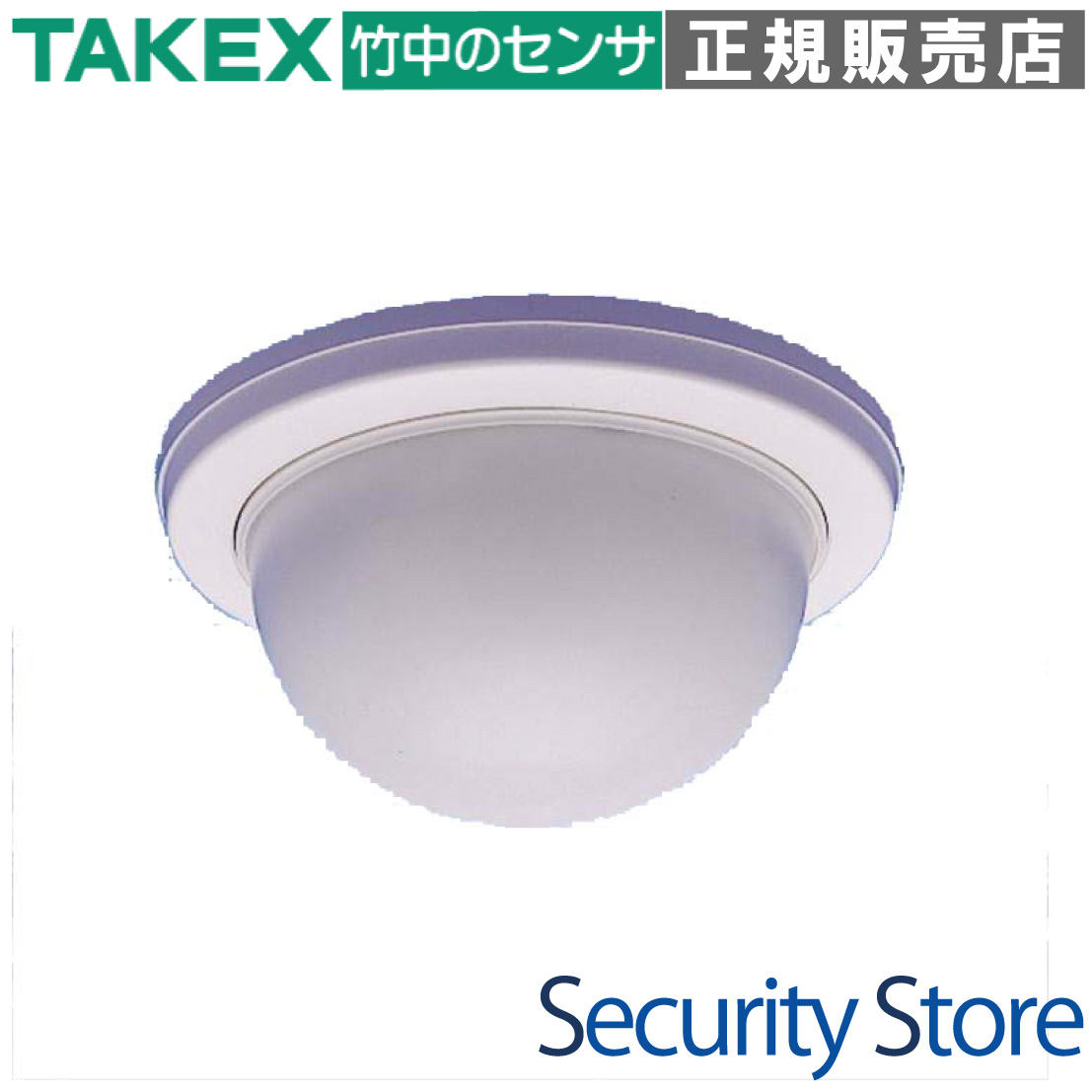

パッシブセンサー バスネット専用 立体警戒型:12m用 [BUS-6612]

パッシブセンサー バスネット専用 立体警戒型:12m用 [BUS-6612]

販売価格: 会員のみ販売

商品詳細

TAKEX パッシブセンサー バスネット専用 屋内天井取付

BUS-6612 パッシブセンサー バスネット専用 立体警戒型:12m用

BUS-6612は、TAKEX独自のバスネットシステムに対応した、通信機能内蔵の高性能パッシブセンサーです。独自の「ツインミラー方式」により小動物による誤動作を極限まで抑え、高度な自己診断機能によりシステムの信頼性を飛躍的に高めます。

  • 型番： BUS-6612
  • 製品名： パッシブセンサー バスネット専用 立体警戒型:12m用
  • 検出方式： パッシブインフラレッド（PIR）方式
  • 伝送方式： バスネット方式（時分割多重伝送方式）
  • 主な用途： オフィス、倉庫、商業施設等の高度な防犯・監視システム
  • 設置場所： 屋内天井面（別売アタッチメントで壁付可）
BUS-6612 パッシブセンサー

資料ダウンロード

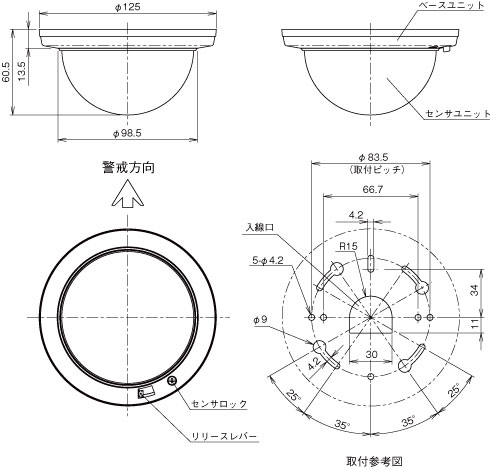

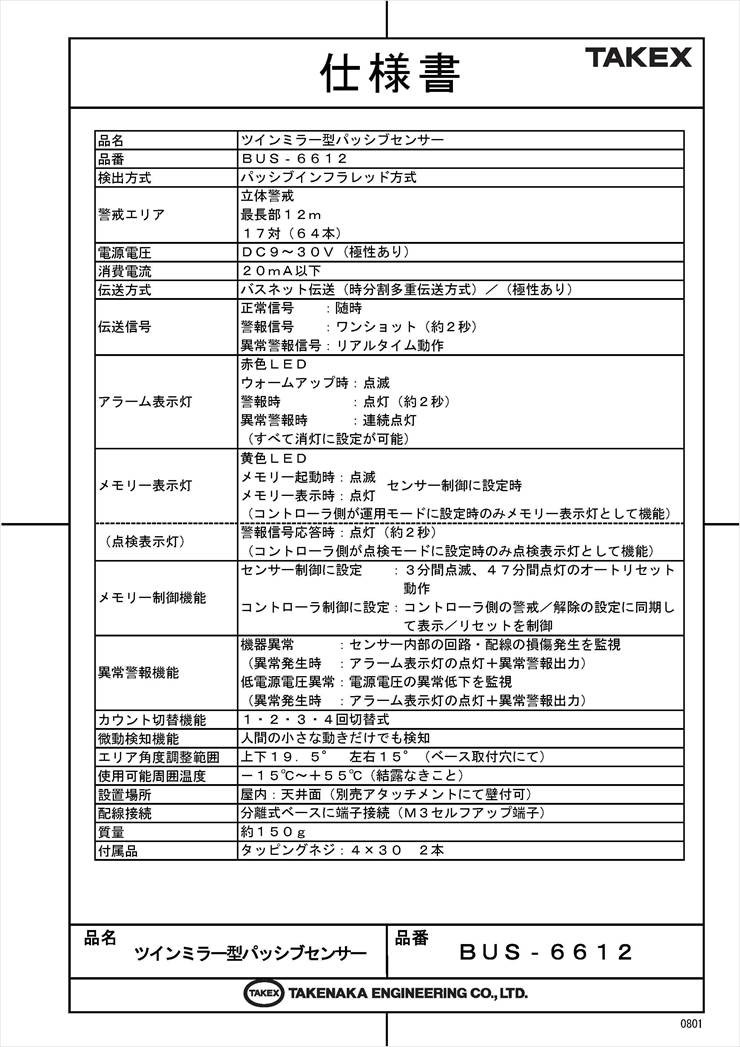

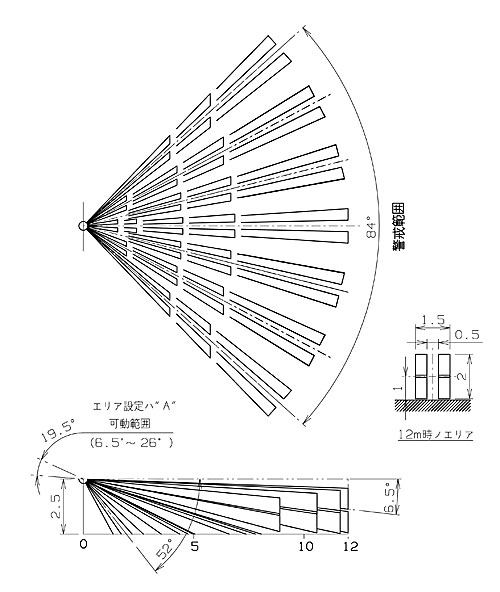

仕様書（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • バスネットシステム導入施設全般
  • 誤報を許容できない重要防犯エリア
  • 広範囲な配線が求められる大型オフィス
  • 複数のセンサーを一括管理する施設

導入前に確認したいポイント

  • TAKEX専用コントローラが必須です
  • 単体（無電圧接点出力）では動作しません
  • 天井高（2.0m〜4.0m）を確認してください
  • 配線はφ0.9mm以上のAE線を推奨します

特長

パッシブインフラレッド（PIR）方式による確実な検知

人体から自然放射される「遠赤外線エネルギー」の微細な変化を捉えて検知します。センサー自身は何も放射しない受動型のため、他の電子機器への干渉がなく、環境に優しい設計です。

誤動作を極大化する「ツインミラー方式」

内部に2組の精密な光学系ユニットとツイン型素子を内蔵。ミラーで直接集光し焦電素子へ導く独自の設計により、空間の温度変化や小動物などのノイズに対する識別能力が飛躍的に向上しています。

バスネットシステム専用の時分割多重伝送

専用コントローラとの間でリアルタイムに通信を行う専用端末です。アドレス情報、警報信号だけでなく、機器の異常信号まで伝送可能なため、管理センターでの集中監視に最適です。

高度な「機器異常警報機能」を搭載

センサー内部の焦電素子の故障や、回路・配線の断線を常時監視しています。万が一の故障時には異常警報信号を出力し、現場のアラーム表示灯を連続点灯させることで、死角を作らない運用を支援します。

低電源電圧の異常監視機能

電源電圧が規定値（DC7V）を下回った場合に、即座に異常信号を発信します。電圧降下による検知漏れ（失報）を未然に防ぎ、システム全体の健全性を維持します。

柔軟な「アラームメモリー」制御

発報の履歴を残すメモリー表示灯は、センサー自身がタイマー管理する「センサー制御モード」と、コントローラの警戒・解除操作と連動する「コントローラ制御モード」を選択可能です。

検知を最適化するカウント切替機能

設置環境に合わせて、1・2・3・4回のパルスカウント切替が可能です。ノイズの多い環境ではカウントを増やすことで誤動作を抑え、安定した警戒を実現します。

高所取付に対応する「微動検知機能」

DIPスイッチの設定により、微動検知機能を有効化できます。天井が高い場所での設置時に生じやすい検知感度の低下を補い、人間の小さな動きも鋭敏に捉えます。

選定時に評価したい強み

  • 高い耐誤報性能： ツインミラーとカウント設定の組み合わせにより、環境ノイズに非常に強い。
  • 省施工・長距離配線： 多重伝送により配線数を削減。総延長最大4,000mまでの大規模システムに対応。
  • 自己診断の徹底： 素子故障、電圧低下、通信断をリアルタイムに把握できる高いメンテナンス性。
  • 調整の柔軟性： 水平15°、垂直方向はA〜Hの8段階セレクターで、現場に合わせた精密調整が可能。

LED表示の挙動パターン

表示灯 色 状態 意味
アラーム表示灯 赤 点滅 ウォームアップ中（電源投入後 約1分間）
点灯（約2秒） 警報発生（人体検知）
連続点灯 機器異常または電源電圧の異常低下
メモリー表示灯 黄 点滅/点灯 過去に発報があったことを表示（モード設定による）
点検表示灯 黄 点灯（約2秒） コントローラ側「点検モード」時の応答確認

施工・配線仕様

本機はバスネット専用端末です。正しい配線材と距離を遵守してください。

確認項目 仕様内容
推奨電線 φ0.9mm以上のAE線（またはOP線）
電源電圧範囲 DC7V 〜 30V（極性あり）
電源配線限界距離 φ0.9mm使用時：DC12Vで最大7,600m / DC24Vで最大23,000m
バス配線限界距離 最長部まで1,000m以内、総延長4,000m以内
接続方式 M3セルフアップ端子（分離式ベース構造）

製品仕様

項目 内容
品名 ツインミラー型パッシブセンサー
品番 BUS-6612
検出方式 パッシブインフラレッド方式
警戒エリア 立体警戒 最長部12m 17対（64本）
電源電圧 DC7〜30V（極性あり）
消費電流 6mA以下
伝送方式 バスネット方式（時分割多重伝送方式）
伝送信号 正常信号（随時）、警報信号（約2秒）、異常警報信号（リアルタイム）
付帯機能1 メモリー制御（センサー側/コントローラ側切替）
付帯機能2 機器異常報知（素子故障・回路断線監視）
付帯機能3 低電源電圧異常監視
付帯機能4 カウント切替（1・2・3・4回）、微動検知機能
エリア角度調整 上下19.5° 左右15°（ベース取付穴にて）
使用周囲温度 －15℃〜＋55℃（結露なきこと）
設置場所 屋内天井面（別売アタッチメントにて壁付可）
質量 約150g
外観 樹脂（ホワイト）

FAQ

Q：このセンサーは単体で一般的な防犯パネルに接続できますか？ A：いいえ、できません。本機はTAKEX独自の「バスネットシステム」専用端末です。専用コントローラへの接続が必須となります。
Q：赤色LEDがずっと点灯したままになっています。 A：異常警報状態です。機器内部の故障、または電源電圧がDC7V未満に低下している可能性があります。テスターで電圧を確認してください。
Q：小動物による誤報を減らすにはどうすればいいですか？ A：内部のDIPスイッチで「カウント設定」を3回または4回に増やし、感度を適宜下げることで、突発的な動きによる誤動作を抑制できます。
Q：天井高が4mありますが設置可能ですか？ A：はい、設置可能です。ただし、検知感度が下がる可能性があるため、内部の「エリアセレクター」を適切な位置（マトリクス表のDやHなど）に合わせ、微動検知機能をONにすることをお勧めします。
Q：配線は2芯で足りますか？ A：いいえ、電源用2芯と通信用2芯の合計4芯が必要です。
Q：ガラス越しの侵入者を検知できますか？ A：できません。遠赤外線はガラスを透過しないため、ガラス越しの動きは検知対象外となります。
Q：アドレスの設定方法を教えてください。 A：内部のアドレスセレクター（1, 2, 4, 8...）の2進数加算方式で設定します。例えばアドレス14にするには「8」「4」「2」をONにします。
Q：屋外でも使用できますか？ A：屋内専用です。雨の当たる場所や多湿な環境には設置しないでください。
Q：電源投入直後に検知しません。故障ですか？ A：故障ではありません。電源投入後、約1分間は「ウォームアップ期間」として赤色LEDが点滅し、検知動作を行いません。点滅終了までお待ちください。
Q：配線距離はどれくらいまで伸ばせますか？ A：φ0.9mmの電線使用時、バスラインは総延長4,000mまで、電源はDC24V供給であれば最大23,000mまで（台数による制限あり）対応可能です。
