パッシブセンサー バスネット専用 ラウンド警戒型:10m用 [BUS-6810B]

パッシブセンサー バスネット専用 ラウンド警戒型:10m用 [BUS-6810B]

販売価格: 会員のみ販売

商品詳細

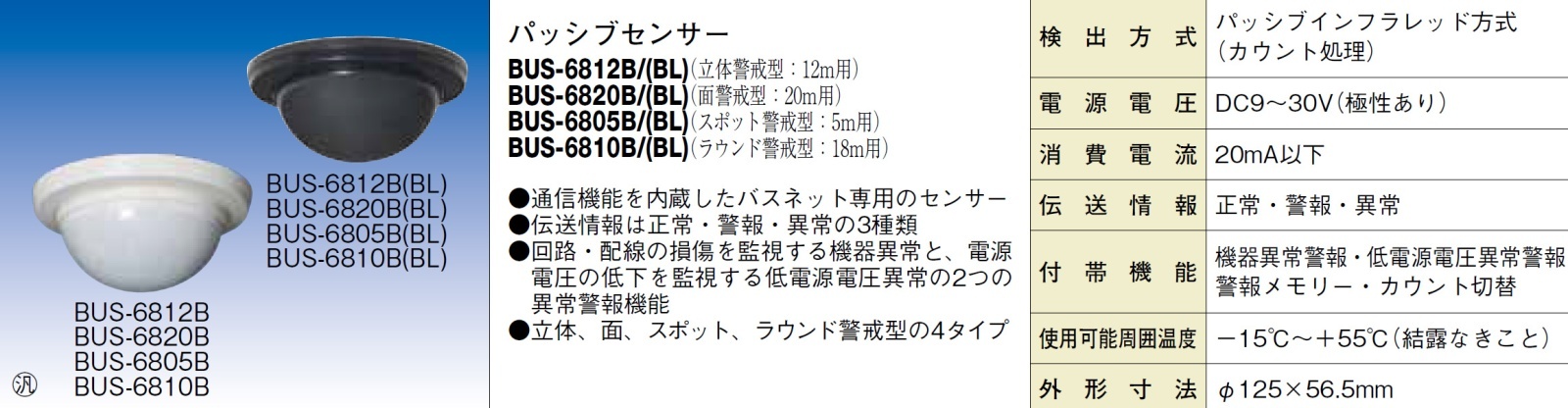

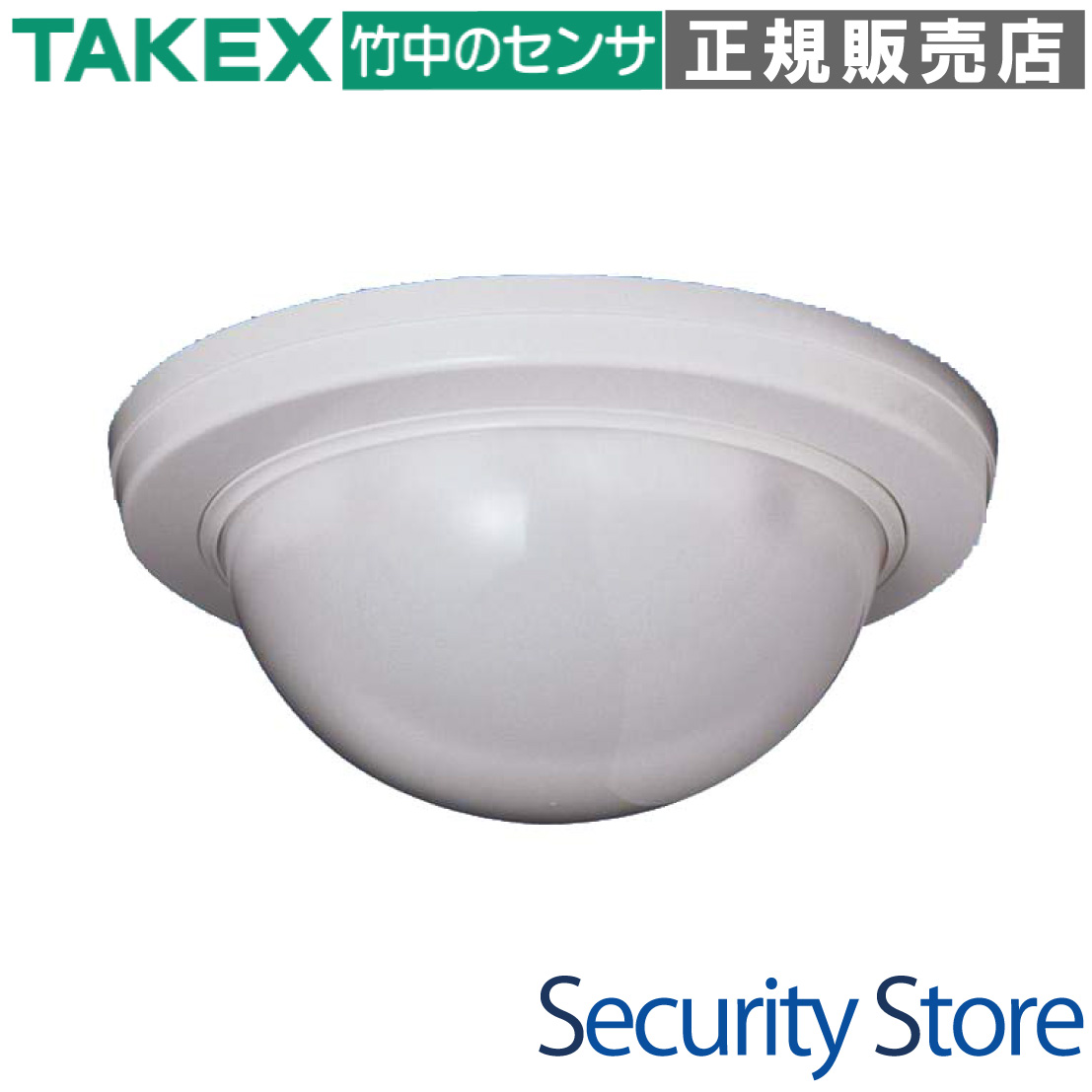

TAKEX（竹中エンジニアリング） パッシブセンサー バスネット専用 ラウンド警戒型 屋内天井取付

BUS-6810B パッシブセンサー バスネット専用 ラウンド警戒型:10m用

最大直径18mの広範囲をカバーする、竹中エンジニアリングのバスネットシステム専用ラウンド警戒型センサー。デジタル伝送による省配線施工と、高度な自己診断機能を両立した法人向けハイエンドモデルです。

  • 型番： BUS-6810B
  • 検知方式： パッシブインフラレッド（PIR）方式
  • 警戒エリア： ラウンド警戒 最大φ18m（33対）
  • 通信方式： バスネット方式（時分割多重伝送）
  • 電源電圧： DC7V 〜 30V（極性あり）
  • 主な設置場所： オフィス、店舗、ホール等の屋内天井面
BUS-6810B パッシブセンサー

資料ダウンロード

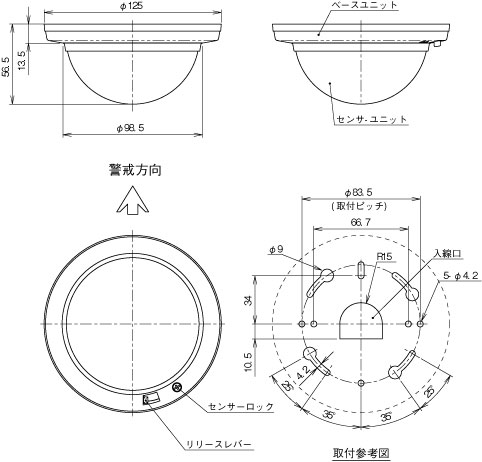

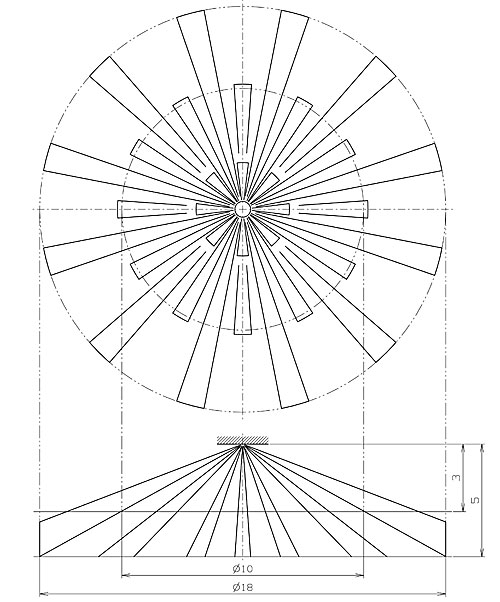

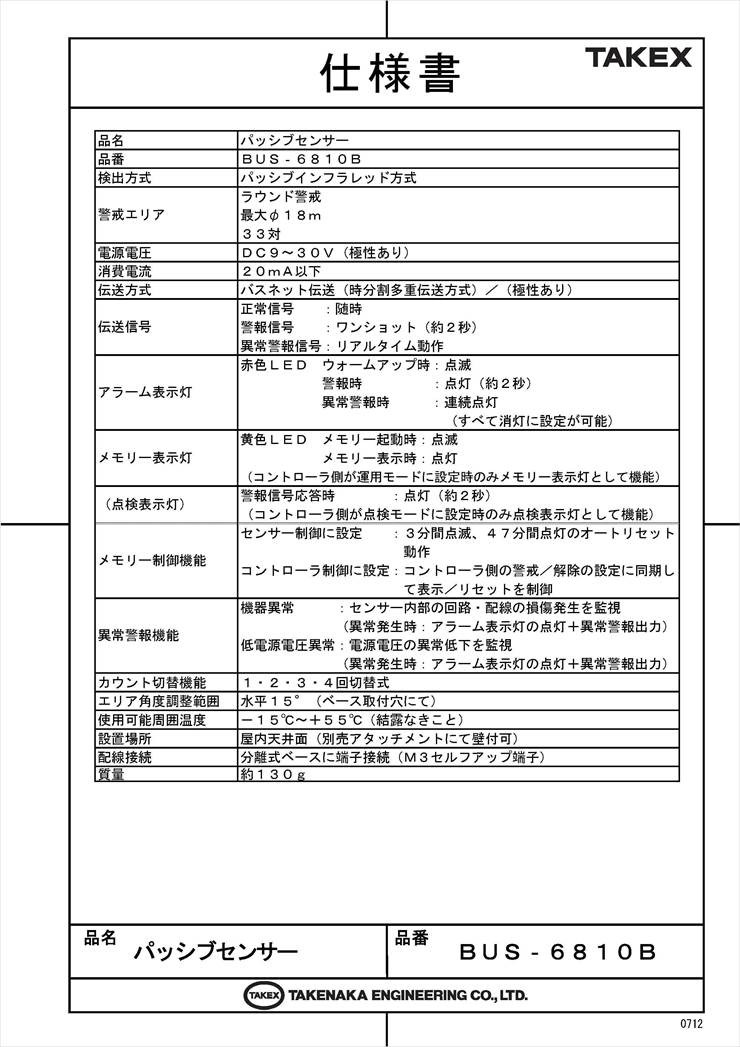

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • エントランスホールや広めのオフィス
  • 遮蔽物の少ない店舗フロアの全方位監視
  • バスネットシステムによる多点監視現場
  • 天井高最大5.0mまでの高天井空間

導入前に確認したいポイント

  • バスネット専用コントローラが必要
  • ガラス越しやエアコン直近は設置不可
  • アドレス設定（DIPスイッチ）の重複確認
  • 電源電圧の降下（末端DC7V以上確保）

特長

パッシブインフラレッド（PIR）方式による高精度検知

人体から放射される遠赤外線エネルギーと背景温度との差を捉えるPIR方式を採用。特殊設計の多分割レンズにより、センサー直下を中心に33対の立体的な検知ゾーンを形成し、侵入者の動きを確実にキャッチします。

最大直径18mをカバーするラウンド警戒能力

1台で周囲360度をカバーできるラウンド警戒型です。天井高5.0m設置時には最大φ18m、標準的な3.0m設置時でもφ12mの広範囲を監視可能。死角を最小限に抑え、効率的なセキュリティレイアウトを実現します。

バスネットシステムによるスマートなデジタル伝送

時分割多重伝送方式（バスネット）に対応。警報、機器異常、メモリー信号をデジタルデータとしてリアルタイム通信します。複数台を並列接続（デージーチェーン）できるため、従来のアナログ配線に比べ大幅な省配線化が可能です。

施工効率を劇的に高めるスナップイン構造

配線を行う「ベースユニット」と、光学系を内蔵した「センサーユニット」が分離する構造を採用。ベース取付と結線を先行して行い、最後にセンサーを差し込むだけで設置が完了するため、高所作業の安全性とメンテナンス性が向上しています。

徹底した自己診断・異常警報機能

センサー内部の焦電素子の故障や回路の断線を監視する「機器異常警報」と、供給電圧の低下を監視する「低電源電圧異常警報」を搭載。異常発生時は即座にコントローラへ通知し、本体LEDが連続点灯するため、不具合の早期発見が可能です。

環境適応力を高めるエリアセレクター機能

センサー裏面に配置されたエリアセレクター（A〜K）により、設置高さと警戒距離に応じた焦点調整が物理的に可能です。現場の天井高に合わせて最適化することで、誤報の抑制と確実な検知性能を両立させます。

カウント切替機能による誤報対策

検知ゾーンを何回横切れば発報するかを1・2・3・4回から選択可能。温度変化等の環境ノイズが多い現場ではカウント数を増やすことで、信頼性の高いシステム運用をサポートします。出荷時は標準的な2回に設定されています。

柔軟な感度調整マトリクス

DIPスイッチにより感度を60%〜120%の範囲で調整可能。夏場の温度差が少ない環境や、逆にノイズ要因が多い過酷な環境など、現場ごとの特性に合わせたきめ細やかな設定が行えます。

選定時に評価したい強み

  • 長距離伝送： バスライン最長1,000m、総配線長4,000mまで対応する高い設計自由度。
  • 低消費電流： 1台あたり6mA以下の低消費設計で、システム全体の電源負荷を軽減。
  • 視認性の高いLED： 赤（警報・異常）と黄（メモリー・点検）の2色LEDでステータスを一目で把握。
  • 高い信頼性： センサー裏面のDIPスイッチ設定をコントローラから遠隔制御するモードも選択可能。

LED表示灯の挙動

色 挙動 状態の意味
赤色 点滅（約1分） ウォームアップ中（通電直後の安定待ち）
赤色 点灯（約2秒） 警報出力中（侵入検知）
赤色 連続点灯 機器異常または低電源電圧異常（セルフフェイルセーフ）
黄色 点滅/点灯 アラームメモリー（発報履歴の保持）
黄色 点灯（約2秒） アンサーバック（コントローラ点検モード時の応答確認）

製品仕様

項目 内容
品名・品番 パッシブセンサー / BUS-6810B
検出方式 パッシブインフラレッド方式
警戒エリア ラウンド警戒 最大 φ 18 m（33対）
電源電圧 DC7〜30V（極性あり）
消費電流 6mA以下
伝送方式 バスネット方式（時分割多重伝送方式）
伝送信号 正常信号（随時）、警報信号（約2秒）、異常警報信号（リアルタイム）
アラーム表示灯 赤色LED（ウォームアップ時・警報時・異常警報時）
メモリー表示灯 黄色LED（センサー制御/コントローラ制御の切替可能）
付帯機能 メモリー制御、機器異常報知、低電源電圧異常報知、カウント切替（1・2・3・4回）
エリア角度調整 水平15°（ベース取付穴にて微調整可能）
使用可能周囲温度 －15℃〜＋55℃（結露なきこと）
設置場所 屋内天井面（別売アタッチメント BCW-401 等で壁付可）
配線接続 分離式ベースに端子接続（M3セルフアップ端子）
質量 約130g
外観 樹脂（ホワイト）

FAQ

Q：ガラス越しに外を歩く人を検知できますか？ A：いいえ、できません。遠赤外線はガラスを透過しないため、ガラス越しの動きは検知対象外となります。
Q：赤色LEDが点灯したまま消えません。故障でしょうか？ A：連続点灯は「機器異常」または「低電圧異常」を示します。端子電圧がDC7V以上あるか確認し、改善しない場合は機器の交換を検討してください。
Q：最大で何メートルまでの高さに設置できますか？ A：最大取付高さは5.0mです。高所に設置するほど警戒直径は広がりますが、ゾーン間の隙間も広がるため入念な歩行テストを行ってください。
Q：アドレス設定スイッチを「0」のまま使用できますか？ A：いいえ、アドレス0では通信が成立しません。必ず1〜255の範囲で、システム内の他機と重複しない番号を設定してください。
Q：感度設定の「120%」はどのような時に使いますか？ A：夏場など、背景温度と人体の温度差が極めて小さくなる環境で検知感度を補いたい場合に使用します。
Q：配線距離はどれくらいまで伸ばせますか？ A：バスライン（通信線）は端末まで最長1,000m、総延長4,000m以内です。電源線は電圧降下を考慮し、末端でDC7V以上を確保してください。
Q：カウント切替機能を「4回」に設定するメリットは何ですか？ A：空調の風や小動物など、環境ノイズによる誤報が頻発する現場において、検知条件を厳しくすることで誤報を抑制できます。
Q：屋外で使用することは可能ですか？ A：いいえ、屋内専用モデルです。結露や雨がかりのある場所では故障の原因となるため使用できません。
Q：取付後に検知エリアの微調整はできますか？ A：ベースユニットの取付穴（ダルマ穴）を利用して、水平方向に約15度の角度微調整が可能です。
Q：設定を変更した後、すぐに反映されますか？ A：DIPスイッチによるアドレスやモードの設定変更後は、設定を反映させるために必ず電源の再投入を行ってください。
