TAKEX パッシブセンサーバスネット専用スポット警戒屋内天井取付

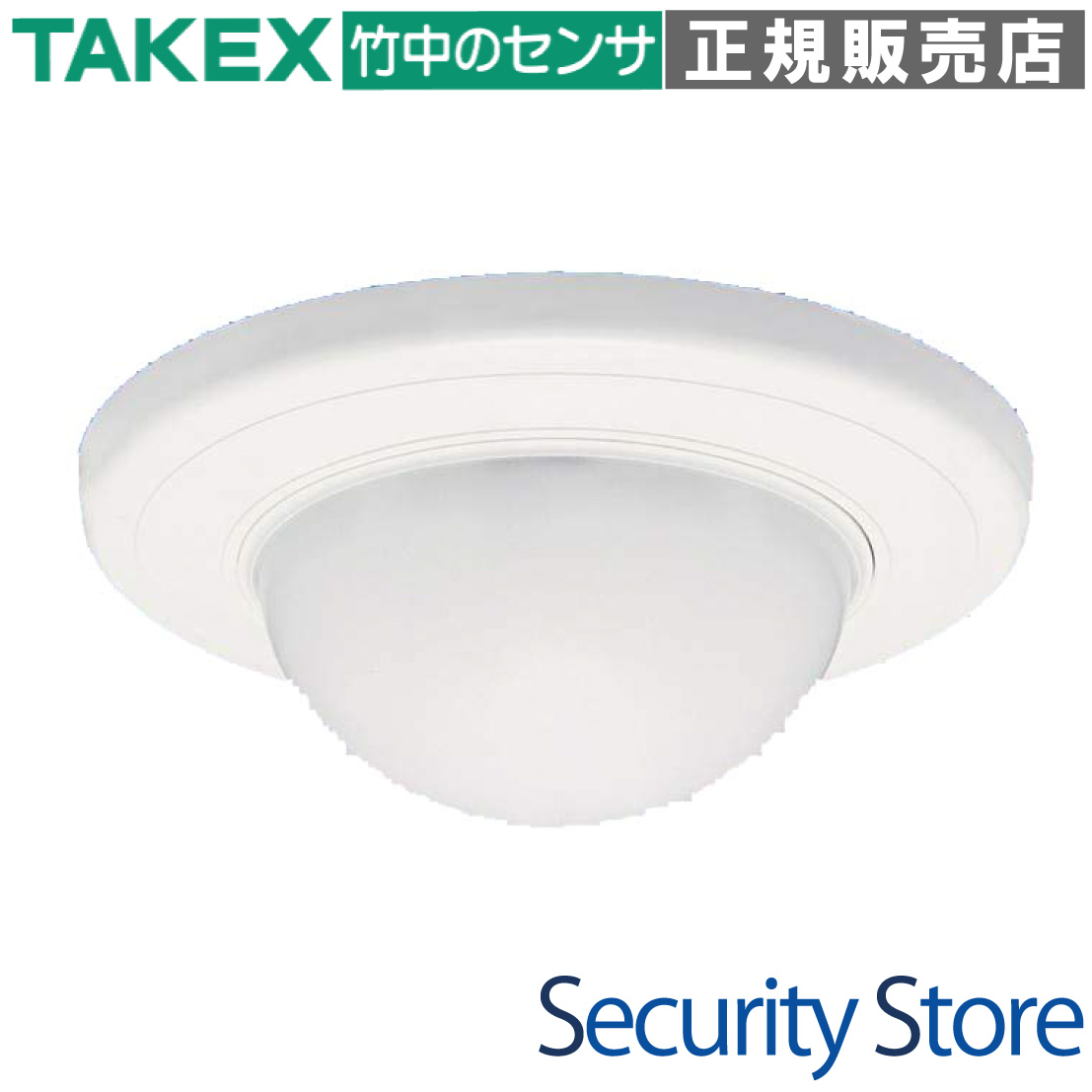

BUS-6805W パッシブセンサーバスネット専用スポット警戒型 5m

TAKEX独自のバスネットシステムに対応した、高天井対応のスポット警戒用パッシブセンサーです。最大5mの高さから直下の侵入をピンポイントで捉え、高度な自己診断機能によりシステムの信頼性を極限まで高めます。

型番： BUS-6805W
方式： パッシブインフラレッド（PIR）方式
警戒エリア： スポット警戒（取付高さ5m時：最大φ4.0m）
通信方式： バスネット専用（時分割多重伝送）
主な用途： 特定通路、出入口のピンポイント監視、高天井倉庫、店舗の侵入検知

資料ダウンロード

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

高天井（最大5m）の店舗や倉庫の出入口監視
広範囲ではなく、特定の通路や重要資産のピンポイント警戒
バスネットシステムによる多点・長距離配線が必要な現場
既設センサーの交換（天井の汚れを隠したい場合）

導入前に確認したいポイント

バスネット専用につき、汎用接点コントローラには接続不可
パッシブ方式のため、センサーを横切る動線での設置を推奨
屋内専用（屋外や水気のある場所、結露環境は不可）
接続にはφ0.9mm以上のAE線またはOP線が必要

特長

バスネットシステム専用の高度なデジタル伝送

TAKEX独自の「バスネットシステム」に完全対応。時分割多重伝送方式により、少数の配線で多数のセンサーをマルチドロップ接続可能です。各センサーの個別識別管理やコントローラからの遠隔設定を実現し、大規模システムの構築・管理コストを大幅に低減します。

天井の汚れ跡を隠すワイドベース設計（Φ150mm）

従来品よりベース部をワイド化。既存センサーからの交換時に気になる天井面の汚れ跡やビス跡を、アタッチメントなしで効果的に隠すことができます。リニューアル現場での施工後の美観を損ないません。

最大5mの高天井対応スポット警戒

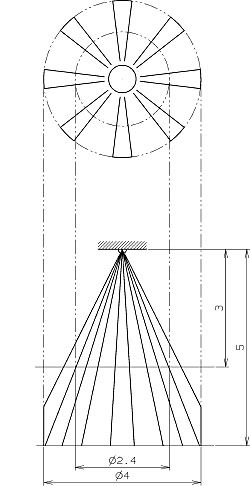

取付高さ最大5mまで対応。高所から真下に向かって円錐状のスポットエリア（5m高で最大直径4m）を形成します。特定の通過ポイントを確実に捉えたい場合に最適な検知特性を備えています。

信頼性を支える多重の異常警報機能

センサー内部の焦電素子故障や回路・配線の断線を常時監視する「機器異常警報」に加え、供給電圧の低下を監視する「低電源電圧異常警報」を搭載。トラブルを即座にバスラインへ送信し、システム全体のダウンタイムを最小限に抑えます。

施工を効率化するスナップイン方式

ベースユニットとセンサーユニットが分離する構造を採用。高所作業では先にベースの固定と結線を済ませ、最後にセンサー本体を押し込むだけで設置が完了します。メンテナンス時の取り外しもスムーズです。

環境に合わせた詳細な感度・カウント設定

内部のDIPスイッチにより、感度（120%〜60%の4段階）とパルスカウント（1〜4回）を現場環境に合わせて細かく調整可能。誤報の発生しやすい環境や、より確実な検知を求める現場まで柔軟に対応します。

状況把握を容易にする2色LED表示

赤色（アラーム）と黄色（メモリー/点検）の2色LEDを搭載。ウォームアップ状態、警報出力、メモリー表示、異常発生を色と点灯パターンで明確に報知し、現場での歩行テストやトラブルシューティングを強力にサポートします。

    選定時に評価したい強み
    施工性の高さ： スナップイン方式とワイドベースにより、新設・既設問わず作業時間が短縮可能。
長距離伝送： 総延長最大4,000m、最長端末まで1,000mの広大な配線レンジに対応。
メンテナンス性： 自己診断機能により、現場に行かずともコントローラ側で機器の異常を把握可能。
柔軟なエリア設計： ベースの取付穴を利用した15°の水平角度調整により、現場での微調整が可能。



施工・設置ガイド

パッシブセンサーの特性を最大限に引き出すため、以下の設置条件を遵守してください。特に熱源の直撃や、ガラス越しでの検知不可といったPIR方式特有の制約に注意が必要です。

確認項目	この製品での考え方
推奨設置高さ	2.0m 〜 5.0m （高天井対応）
警戒エリアの広さ	高さ2m：φ1.6m / 高さ3m：φ2.4m / 高さ5m：φ4.0m
使用電線	φ0.9mm以上のAE線またはOP線を推奨（LANケーブル等は非推奨）
配線方式	バスラインへの並列接続（マルチドロップ）。分岐制限なし。

内部設定・DIPスイッチ仕様

設定項目	内容
アドレス設定	1〜255（8ビットDIPスイッチによる加算方式） ※「0」では通信不可
感度設定 (SW4/5)	120% / 100%(標準) / 80% / 60% の4段階切り替え
カウント設定 (SW6/7)	1回(標準) / 2回 / 3回 / 4回から選択。誤報対策の要。
メモリー制御 (SW2)	センサー制御（47分点灯）またはコントローラ同期
設定制御 (SW8)	センサー側スイッチ優先またはコントローラからの遠隔設定優先

製品仕様

項目	内容
品名 / 品番	パッシブセンサー / BUS-6805W
検出方式	パッシブインフラレッド（PIR）方式
警戒エリア	スポット警戒最大 φ 4 m (9対)
電源電圧	DC 7V 〜 30V （極性あり）
消費電流	6mA 以下
伝送方式	バスネット方式（時分割多重伝送方式）
伝送信号	正常信号：随時警報信号：ワンショット（約2秒）異常警報信号：リアルタイム動作
アラーム表示灯（赤）	ウォームアップ時：点滅警報時：点灯（約2秒）異常警報時：連続点灯（全消灯設定可能）
メモリー表示灯（黄）	メモリー起動時：点滅 / メモリー表示時：点灯（コントローラが運用モード時のみ動作）
点検表示灯（黄）	警報信号応答時：点灯（約2秒）（コントローラが点検モード時のみ動作）
エリア角度調整範囲	水平 15° （ベース取付穴にて調整可能）
使用可能周囲温度	-15℃ 〜 +55℃ （結露、氷結なきこと）
設置場所	屋内天井面（別売アタッチメントで壁付対応可）
配線接続	分離式ベースに端子接続（M3セルフアップ端子）

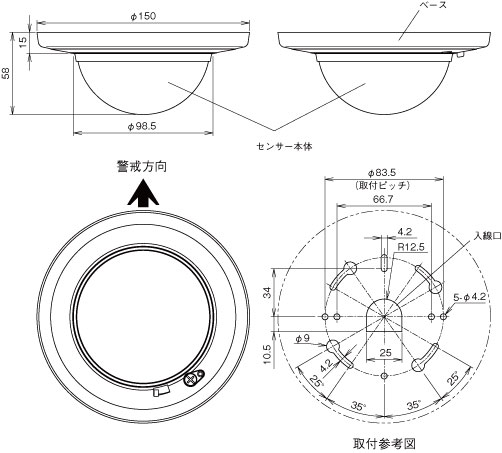

質量 / 外観	約 150g / 樹脂（ホワイト） φ150mm × 高さ58mm

FAQ

Q：一般的な警備用コントローラ（接点入力）に接続できますか？ A：いいえ、本製品は「バスネットシステム」専用端末です。接点出力は持っておらず、専用コントローラとのデジタル通信が必要になります。

Q：アドレス設定を「0」のまま使用しても大丈夫ですか？ A：いいえ、アドレス0ではシステムと通信ができません。必ず1〜255の間で、他のセンサーと重複しない数値を設定してください。

Q：赤色LEDがずっと点灯したままなのですが、故障でしょうか？ A：赤色LEDの連続点灯は「異常警報」を示しています。内部回路の故障、あるいは供給電圧がDC7Vを下回っている可能性があります。

Q：最大5m以上の高さに設置しても検知しますか？ A：仕様上の最大高さは5mです。それ以上の高さでは検知感度が著しく低下し、確実な動作を保証できません。

Q：ガラス越しに人が通った場合、検知されますか？ A：パッシブ方式は遠赤外線の変化を捉えるため、赤外線を遮断するガラスやアクリル越しでは検知できません。

Q：配線はどのような種類を使えばいいですか？ A：φ0.9mm以上のAE線（警報用ポリエチレン絶縁ケーブル）を推奨します。ツイストペア線やLANケーブルは通信の安定性の面から推奨されません。

Q：カウント切替機能を「4回」に設定しても問題ありませんか？ A：4回にすると誤報は極めて少なくなりますが、素早く通り過ぎる侵入者を見逃す（失報）リスクが高まります。通常は「1回」または「2回」での運用を推奨します。

Q：エアコンの吹き出し口の近くに設置してもいいですか？ A：エアコンからの急激な温風・冷風がレンズに直接当たると誤報の原因になります。吹き出し口からは十分な距離を離して設置してください。

Q：メモリー表示灯（黄色）が点灯していますが、どうすれば消えますか？ A：発報があった履歴を示しています。センサー制御モードの場合、約47分後に自動消灯します。コントローラ制御の場合は、コントローラ側でリセット操作を行うまで点灯します。

Q：1つのバスラインに最大何台まで接続できますか？ A：使用するコントローラの仕様に依存しますが、配線の総延長4,000m以内、各センサーの消費電流合計が供給能力を超えない範囲で接続可能です。
