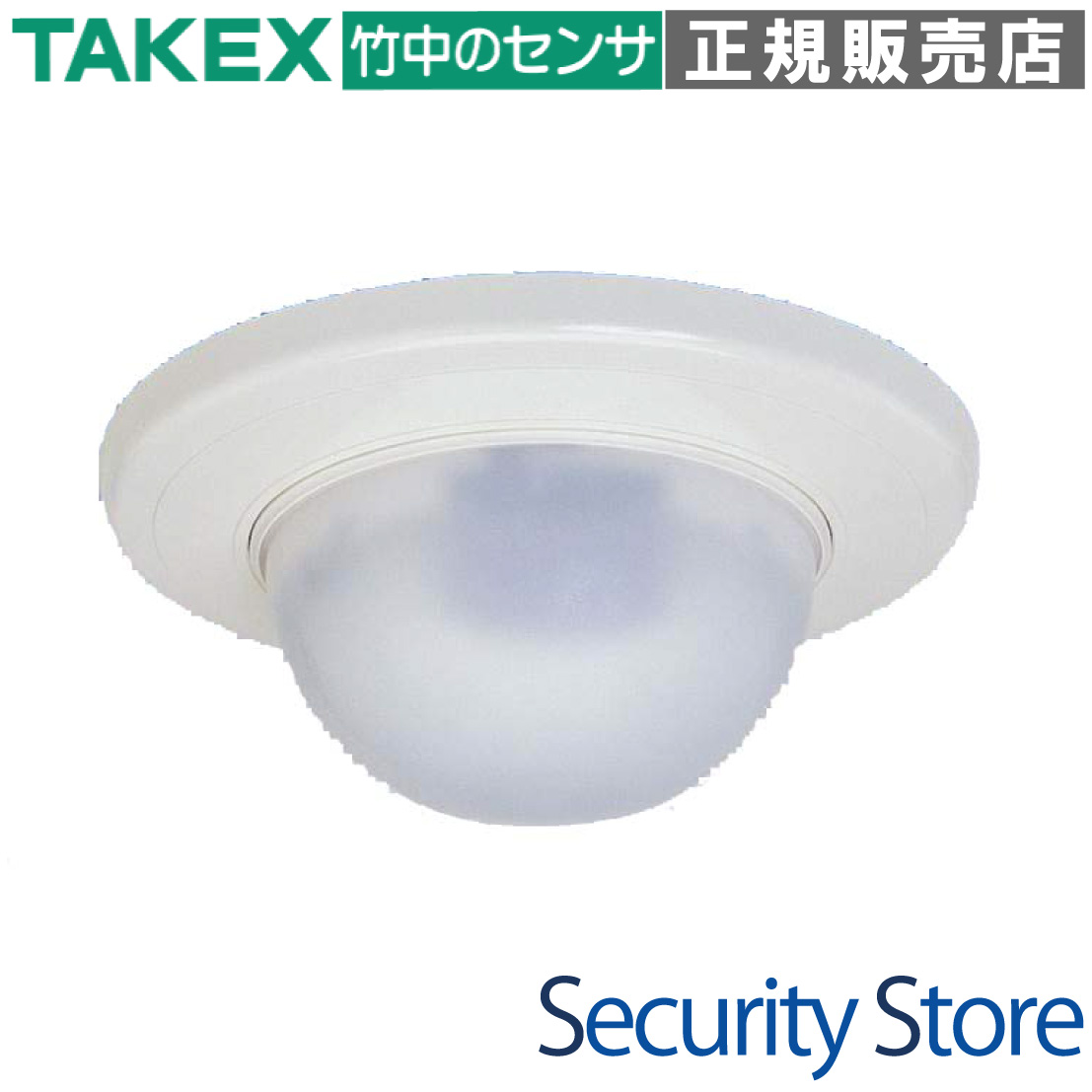

パッシブセンサー バスネット専用 立体警戒型:12m用 [BUS-6612W]

パッシブセンサー バスネット専用 立体警戒型:12m用 [BUS-6612W]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） パッシブセンサー BUSNET専用 立体警戒12m 屋内用

BUS-6612W パッシブセンサー バスネット専用 立体警戒型:12m用

汎用型バスラインシステム「BUSNET」に完全対応した、高精度ツインミラー方式のパッシブセンサーです。

高度な信号処理と自己診断機能を備え、オフィス、店舗、倉庫などの屋内環境において、配線コストを抑えつつ極めて信頼性の高い防犯監視を実現します。

  • 型番： BUS-6612W
  • 製品名： ツインミラー型パッシブセンサー
  • 方式 / カテゴリ： パッシブインフラレッド方式（ツインミラー＋カウント処理）
  • 主な用途： 法人向け屋内防犯、BUSNETシステム端末
  • 設置場所： 屋内天井面（別売アタッチメントで壁付可）
  • 通信仕様： BUSNET伝送（時分割多重伝送方式）
BUS-6612W パッシブセンサー

資料ダウンロード

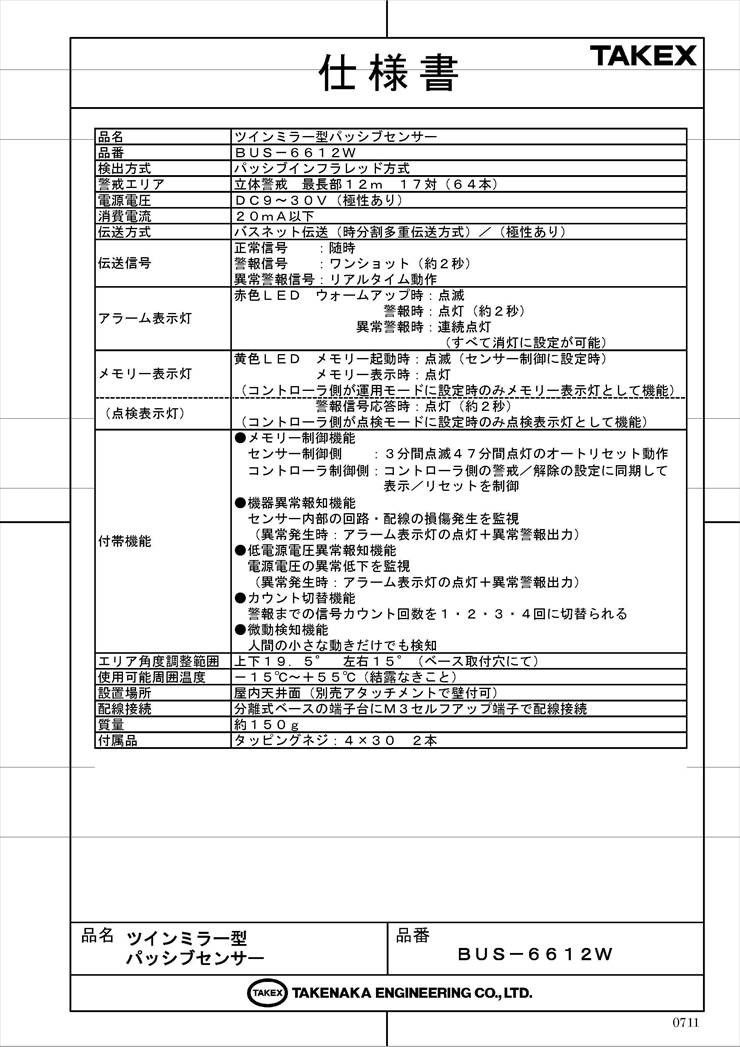

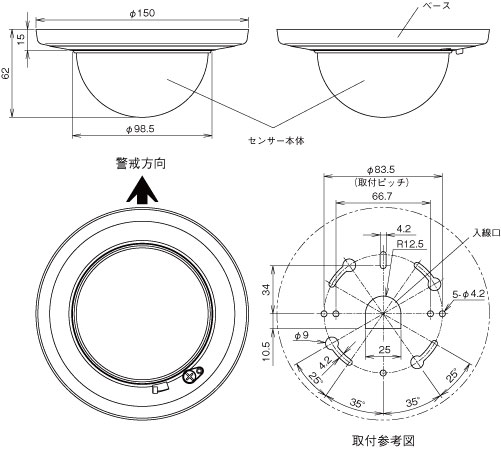

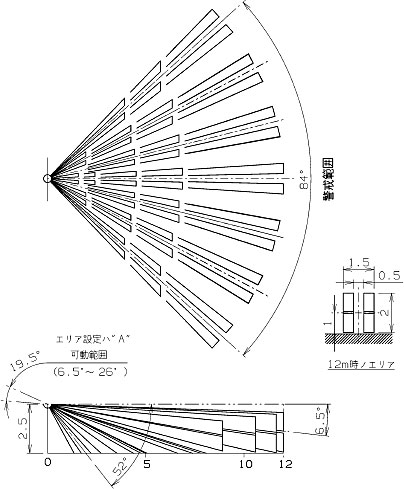

仕様書（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • BUSNETシステムを採用している中大規模施設
  • 誤報を極限まで抑えたいオフィスや店舗
  • 天井の汚れ跡を隠したいリニューアル現場
  • 詳細な機器ステータス管理が必要な重要防犯区画

導入前に確認したいポイント

  • BUSNET専用機のため、一般の接点式には非対応
  • 屋内専用（屋外や結露する場所は設置不可）
  • ガラス越しの人体検知は不可（赤外線特性）
  • 各端末に重複しないアドレス設定が必要

特長

ツインミラー方式による卓越した耐誤動作性能

従来のシングル素子センサーと比較し、外乱光や急激な温度変化に対する耐性が飛躍的に向上しています。最長12m、17対、計64本の高密度な警戒ゾーンを構成し、厳しい屋内環境下でも安定した立体警戒を実現します。

BUSNET（汎用型バスラインシステム）への完全統合

本製品はBUSNET専用の端末機として設計されており、時分割多重伝送方式により、電源と信号を4芯のバスライン上で効率的に統合管理できます。これにより、配線の大幅な簡素化と、高度な端末状態の把握を両立させています。

施工後の美観を維持するワイドベース設計

ベース部を従来よりワイドなΦ150mmに設計しています。センサーの取替え時に発生しがちな「古い天井面の汚れ跡」を隠すことができるため、既存システムの更新やリニューアル設置に最適です。施工時の仕上げ品質に貢献します。

機器の状態をリアルタイム監視する異常警報機能

センサー内部の回路・配線の損傷を常時監視する「機器異常警報」に加え、電源電圧の異常低下を検知する「低電源電圧異常警報」を搭載しています。トラブル発生時は通信バス経由でリアルタイムに異常を報告し、システムのダウンタイムを最小限に抑えます。

詳細なLEDインジケーター表示

赤色（アラーム）と黄色（メモリー/点検）の2色LEDを搭載。ウォームアップ点滅、発報点灯、異常時の連続点灯、メモリー履歴、点検アンサーバックなど、LEDの挙動を確認するだけで現場でのステータス把握が完結します。

柔軟な環境適応を可能にするDIPスイッチ設定

本体裏面のモードセレクター（8連DIPスイッチ）により、感度（60%〜120%）、カウント数（1〜4回）、アラーム表示灯のON/OFF、アラームメモリー制御などを現場の環境に合わせて細かくチューニングすることが可能です。

微動検知機能による高感度モニタリング

モード設定により「微動検知機能」を有効にできます。人間の小さな動きを優先的に捉えたい場合に効果を発揮し、よりシビアな防犯要求に応えることができます（※環境に応じて設定を調整）。

アドレス・エリア設定の簡便性

アドレスセレクターにより1〜127までのアドレスを容易に設定可能です。また、天井高と警戒距離に応じたエリア設定もエリアセレクターを回転させるだけで迅速かつ確実に行えます。

選定時に評価したい強み

  • 高い信頼性： ツインミラーによる誤報低減ロジックの完成度。
  • 自己診断： 機器異常や電圧異常を逃さない監視体制。
  • 施工性： ワイドベースと分離式端子台による、施工時間の短縮。
  • 履歴管理： センサー単体でも47分間の発報メモリーを保持可能。

施工・設置ガイド

本機は屋内天井面取付専用です。良好な検知性能を維持するため、エアコンの吹き出し口などの熱源直撃、ブラインドの揺れ、直射日光の当たる場所を避けて設置してください。 配線はφ0.9mm以上の警報用線材を使用し、バスラインの極性に注意して並列接続を行います。

内部設定・LED表示詳細

LED表示状態 ステータス詳細
赤色LED 点滅 ウォームアップ中（電源投入から約1分間）
赤色LED 点灯 警報出力中
赤色LED 連続点灯 機器異常または低電源電圧異常（要点検）
黄色LED 点滅/点灯 メモリー表示（過去に発報があったことを示します）

製品仕様

項目 内容
品番 BUS-6612W
検出方式 パッシブインフラレッド方式 (ツインミラー+カウント処理)
警戒エリア 立体警戒 最長部12m、17対（64本）
電源電圧 DC9〜30V（極性あり）
消費電流 20mA以下
伝送方式 バスネット伝送（時分割多重伝送方式）
伝送情報 正常情報、警報情報、異常情報
表示灯 警報表示灯（赤）、点検表示灯（黄）、警報メモリー表示灯（黄）
付帯機能 機器異常警報、低電源電圧異常警報、警報メモリー、カウント切替（1/2/3/4回）、感度調整（60/80/100/120%）、微動検知機能
エリア角度調整範囲 上下 19.5°、左右 15°（ベース取付穴にて）
使用可能周囲温度 -15℃〜+55℃ (結露なきこと)
設置場所 屋内天井面取付（別売アタッチメントで壁付可）
質量 約170g
外観 本体・カバー：樹脂（ホワイト）
付属品 タッピングネジ（4×30） 2本

FAQ

Q：このセンサーは一般的な警報パネル（接点入力）に接続できますか？ A：いいえ、本製品はTAKEXのBUSNETシステム専用端末です。汎用の無電圧接点出力は備えていないため、必ずBUSNET対応のコントローラと組み合わせてご使用ください。
Q：アドレスの設定はどのように行いますか？ A：本体裏面のアドレスセレクター（DIPスイッチ）で行います。1, 2, 4, 8, 16, 32, 64の各スイッチの組み合わせを加算して設定します。
Q：電源投入直後に赤色LEDが点滅しているのは故障ですか？ A：いいえ、正常な動作です。電源投入後、約1分間は「ウォームアップ時間」として環境学習を行っており、その間は点滅します。点滅が終わると検知可能状態になります。
Q：赤色LEDがずっと点灯したままなのですが、何が原因ですか？ A：異常警報機能が働いています。センサー内部回路の故障、あるいは電源電圧が極端に低下している可能性があります。テスターでの電圧確認やセンサーのリセットをお試しください。
Q：ガラス扉の向こう側を通る人を検知してしまいますか？ A：パッシブセンサーの遠赤外線エネルギーは通常のガラスを透過しません。そのため、ガラス越しに人を検知することはありません。もし反応する場合は、ガラスの隙間や開口部からの漏れを検討してください。
Q：設置高さに制限はありますか？ A：天井高は最大3mまでを推奨しています。それ以上の高さに設置すると、床面付近の検知能力が低下したり、警戒ゾーン間に隙間が生じやすくなるためご注意ください。
Q：感度を調整することはできますか？ A：はい、モードセレクターのSW4とSW5の組み合わせにより、60%、80%、100%（標準）、120%の4段階で感度調整が可能です。
Q：カウント切替機能とは何ですか？ A：一定時間内に検知ゾーンを何回横切ったら警報を出すかという設定です。小動物や急激な温度変化による誤報が多い現場では、回数を増やすことで安定性を高められます。
Q：ワイドベース設計のメリットは何ですか？ A：ベース径が150mmと大きいため、古いセンサーを取り外した際の天井面の汚れや日焼け跡を覆い隠すことができ、リニューアル時に非常に重宝されます。
Q：配線距離の限界はどのくらいですか？ A：φ0.9mm線材使用時、バス信号線は最大1000mまでです。電源配線については接続台数と供給電圧（12V/24V）によって制限が変わるため、仕様マニュアルの計算式をご確認ください。
