パッシブセンサー バスネット専用 スポット警戒型:5m用 [BUS-6805B]

パッシブセンサー バスネット専用 スポット警戒型:5m用 [BUS-6805B]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） バスネット専用センサー 屋内用 パッシブセンサー スポット警戒

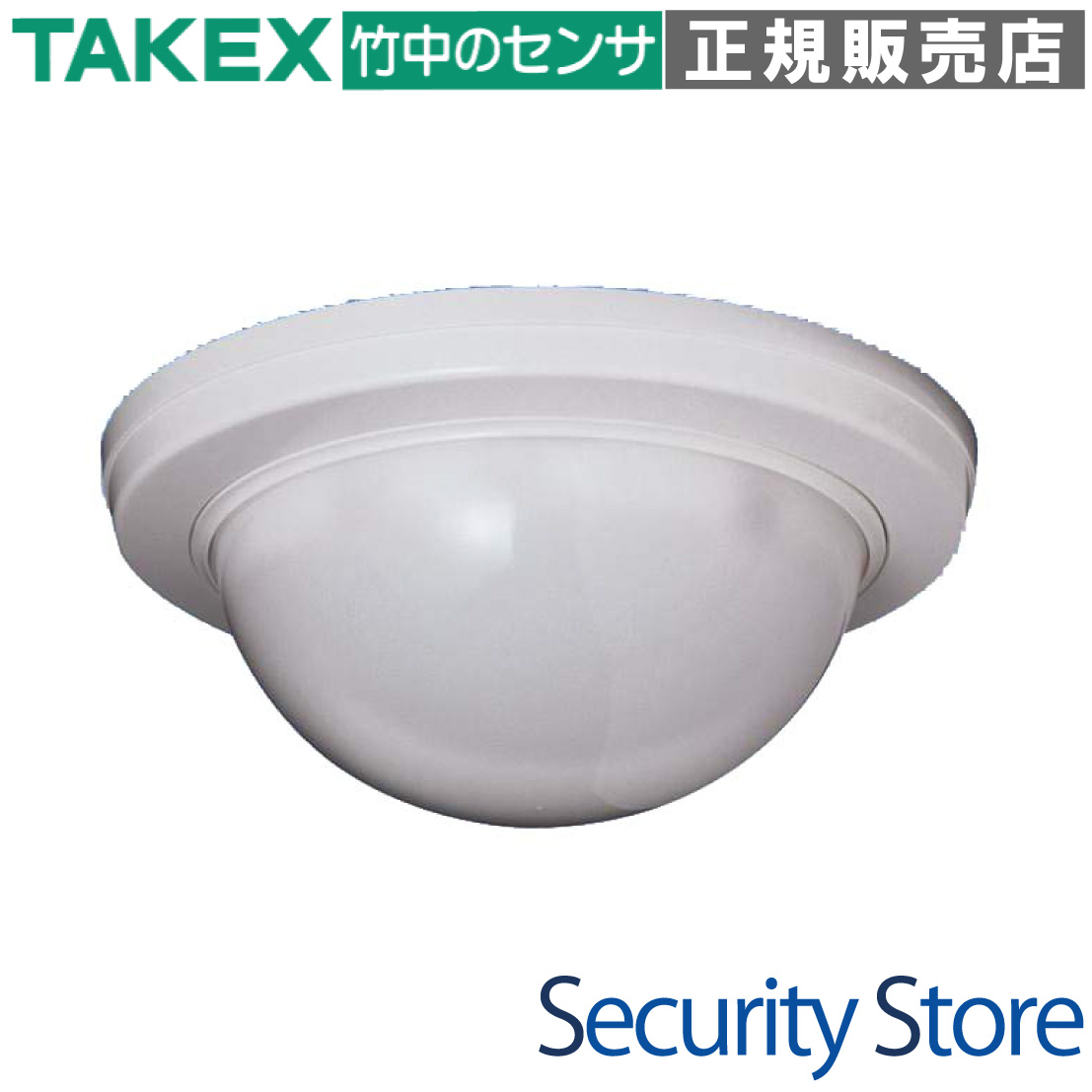

BUS-6805B パッシブセンサー バスネット専用 スポット警戒型:5m用

竹中エンジニアリングのバスネットシステムに対応した、高精度スポット警戒型パッシブセンサーです。

時分割多重伝送方式により省配線を実現し、最大取付高さ5mからピンポイントでの侵入検知を可能にします。自己診断機能による高い信頼性と、ベース分離構造による優れた施工性を兼ね備えた、法人施設・重要区画向けの高度セキュリティデバイスです。

  • 型番： BUS-6805B
  • 製品名： パッシブセンサー バスネット専用 スポット警戒型
  • 検出方式： パッシブインフラレッド方式（PIR）
  • 警戒エリア： スポット警戒（最大取付高さ5m / 床面最大φ4m）
  • 通信方式： バスネット方式（時分割多重伝送）
  • 電源電圧： DC7V 〜 30V（極性あり）

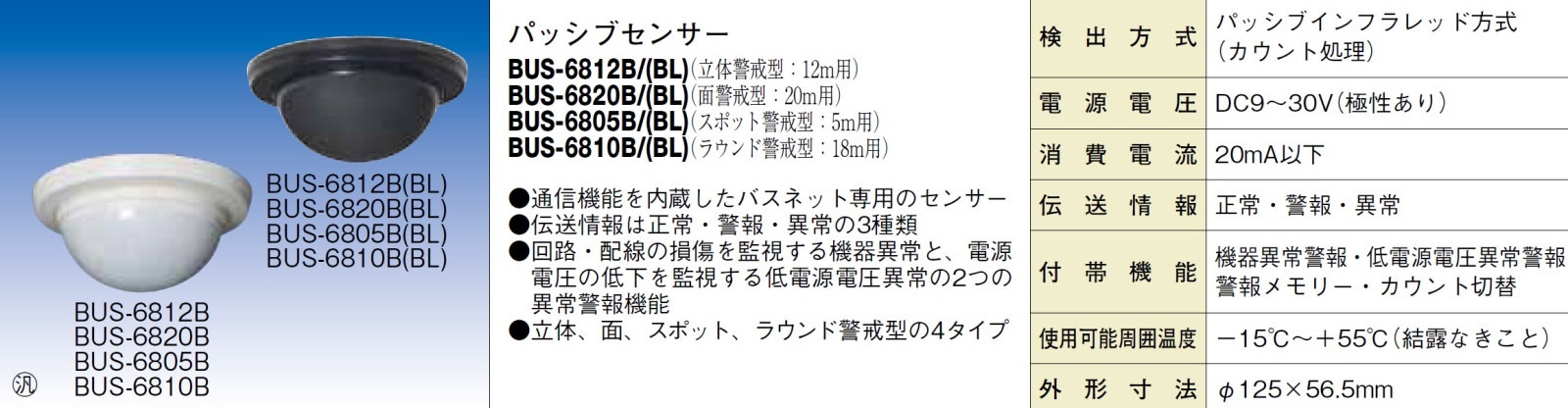

BUS-6805B パッシブセンサー

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 特定出入り口や窓際のピンポイント警戒
  • 美術館・ギャラリーの展示物上部設置
  • バスネットシステムを採用した省配線現場
  • 天井高のあるオフィスや小規模倉庫
  • 既存のTAKEXバスネット環境の増設・更新

導入前に確認したいポイント

  • バスネット専用コントローラが必要です
  • 屋内専用です（屋外・半屋外は不可）
  • 取付高さは最大5mまでとなります
  • ガラス越しに熱源は検知できません
  • 空調の吹き出しが直接当たる場所を避ける

特長

パッシブインフラレッド（PIR）方式による確実な検知

人体から放射される遠赤外線エネルギーと背景温度の差をキャッチするPIR方式を採用。単なる熱源の存在ではなく、検知ゾーンを横切る動きを電気信号に変換するため、誤動作を抑えつつ侵入者を確実に捉えます。スポット警戒型として、真下の限定されたエリアをピンポイントで監視するのに最適です。

バスネットシステムによる時分割多重伝送

従来の接点出力方式とは異なり、電源線と通信線を統合したデジタル伝送に対応しています。警報信号だけでなく、機器の異常信号やメモリー信号をリアルタイムにコントローラへ送信。配線の簡略化（省配線）と高度なシステム管理を同時に実現します。

メンテナンス性を飛躍させる自己診断・異常警報機能

センサー内部の回路損傷や焦電素子の故障を監視する「機器異常警報機能」に加え、電源電圧の異常低下を監視する「低電源電圧異常警報機能」を搭載。異常検知時にはアラームLEDが連続点灯し、即座に異常信号を出力するため、現場での障害切り分けがスムーズに行えます。

高所作業を効率化するスナップイン構造

ベースユニットとセンサーユニットが分離する設計を採用。天井へのベース固定と配線を先行して行い、仕上げにセンサーユニットを押し込むだけで接続が完了します。高所での複雑な作業時間を短縮し、施工担当者の安全性と工期短縮に貢献します。

運用環境に合わせた詳細なモード設定

背面のDIPスイッチにより、感度調整（60%〜120%）、カウント切替（1〜4回）、LEDの消灯設定などを細かくカスタマイズ可能。冬場の感度不足や、ノイズの多い環境下での誤報対策など、現場の状況に応じた最適なチューニングが現場で行えます。

高度なアラームメモリー運用

複数のセンサーが設置された現場で、どの個体が発報したかを特定できるメモリー機能を搭載。センサー自身でタイマー制御するモードと、コントローラの警戒/解除操作に連動するモードを選択でき、管理者の運用スタイルに合わせた履歴確認が可能です。

選定時に評価したい強み

  • 高い環境適応力： 最大5mの天井高に対応し、床面φ4mの広範囲スポットをカバー。
  • 確実な異常通知： 電圧低下や素子故障を「異常信号」として分離して送信可能。
  • 柔軟な角度調整： ベースのダルマ穴により、設置後でも水平方向に15度の微調整が可能。
  • 安定した通信： 総延長4,000m（システム全体）の広大なサイト設計に対応。

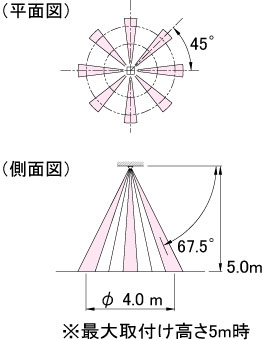

施工・設置ガイド

本機はスポット警戒型のため、警戒したい対象物（ドア、展示物など）の直上に設置してください。取付高さにより警戒範囲が変動します。

取付高さ (m) 警戒範囲・直径 (m) 設計上のポイント
2.0m φ 1.6m 狭い通路や勝手口のピンポイント監視
3.0m φ 2.4m 標準的なオフィス天井・店舗
5.0m φ 4.0m 本機の最大スペック。吹き抜け等に適応

LEDインジケーターの挙動

赤色LED（アラーム） 点滅：ウォームアップ中（通電後約1分）
点灯：警報出力中（約2秒）
連続点灯：機器異常または電圧不足
黄色LED（メモリー） 点滅/点灯：過去に発報があったことを示します。モード設定によりリセット条件が変わります。

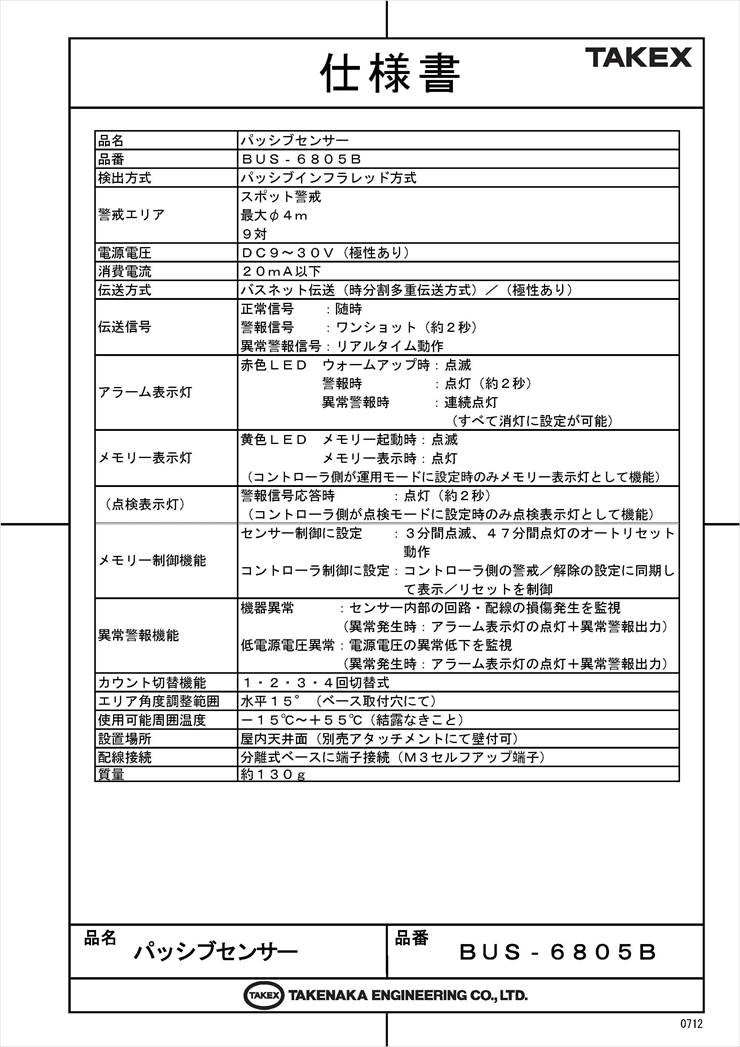

製品仕様

品名 / 品番 パッシブセンサー / BUS-6805B
検出方式 パッシブインフラレッド方式
警戒エリア スポット警戒　最大 φ 4 m　9対
電源電圧 DC7〜30V（極性あり）
消費電流 6mA以下
伝送方式 バスネット方式（時分割多重伝送方式）
伝送信号 正常信号：随時
警報信号：ワンショット（約2秒）
異常警報信号：リアルタイム動作
アラーム表示灯 赤色LED
ウォームアップ時：点滅
警報時：点灯（約2秒）
異常警報時：連続点灯
（すべて消灯に設定が可能）
メモリー表示灯 黄色LED
メモリー起動時：点滅（センサー制御設定時）
メモリー表示時：点灯（センサー制御設定時）
付帯機能 ●メモリー制御機能（センサー制御/コントローラ制御選択可）
●機器異常報知機能（焦電素子故障・断線監視）
●低電源電圧異常報知機能（電圧低下監視）
●カウント切替機能（1・2・3・4回）
エリア角度調整範囲 水平15°（ベース取付穴にて）
使用可能周囲温度 －15℃〜＋55℃（結露なきこと）
設置場所 屋内天井面（別売アタッチメントにて壁付可）
配線接続 分離式ベースに端子接続（M3セルフアップ端子）
質量 / 外観 約130g / 樹脂（ホワイト）

FAQ

Q：取付高さが5mを超えても使用できますか？ A：メーカー推奨の最大取付高さは5mです。これを超えると感度が著しく低下し、失報の原因となるため推奨されません。
Q：赤いLEDがずっと点灯したままなのですが故障ですか？ A：連続点灯は「異常警報」の状態です。電源電圧がDC7V未満に低下しているか、センサー内部の故障が疑われます。テスターでの電圧確認を推奨します。
Q：ガラス越しの侵入者を検知できますか？ A：パッシブインフラレッド方式の特性上、遠赤外線はガラスを透過しないため、ガラス越しの検知はできません。
Q：バスネット以外のコントローラでも使えますか？ A：本機は竹中エンジニアリングのバスネットシステム専用です。接点出力タイプのコントローラには直接接続できません。
Q：アドレス設定（DIPスイッチ）を「0」にしても動作しますか？ A：アドレス0では通信が成立しません。必ず1〜255の範囲で固有のアドレスを設定してください。
Q：エアコンの風が当たる場所でも大丈夫ですか？ A：急激な温度変化を検知するため、空調の風が直接当たる場所や、風で揺れるカーテンの近くは誤報の原因となりますので避けてください。
Q：配線距離はどれくらいまで伸ばせますか？ A：バスラインの最長部端末まで1,000m以内、システム総延長4,000m以内となります。また電圧降下を考慮し、末端でDC7V以上確保する必要があります。
Q：ペットなどがいても誤報しませんか？ A：スポット警戒型のためエリアは限定的ですが、エリア内を移動する小動物がいれば検知します。カウント設定を増やすことで抑制できる場合がありますが、基本的には対象外としてください。
Q：屋外で使用することは可能ですか？ A：屋内専用モデルです。湿気や結露に弱いため、必ず結露のない屋内環境でご使用ください。
Q：通電直後にLEDが点滅するのはなぜですか？ A：ウォームアップ（動作安定化待機）中の表示です。約1分間継続し、その間は検知動作を行いません。
