パッシブセンサー バスネット専用 面警戒型:20m用 [BUS-6820B]

パッシブセンサー バスネット専用 面警戒型:20m用 [BUS-6820B]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） バスネット専用 パッシブセンサー 面警戒型 防犯・セキュリティ

BUS-6820B パッシブセンサー バスネット専用 面警戒型:20m用

BUS-6820Bは、竹中エンジニアリングの「バスネットシステム」に完全対応した、長距離面警戒用パッシブセンサーです。独自の光学設計により最大20mにおよぶカーテン状の検知エリアを形成し、窓際や壁際のバリアとして最適な監視を実現します。

  • 型番BUS-6820B
  • 警戒エリア面警戒型（カーテン状） 最長20m
  • 伝送方式バスネット方式（時分割多重伝送）
  • 主な用途オフィス・工場の窓際監視、長い廊下の侵入検知、ショーケース前面の警戒

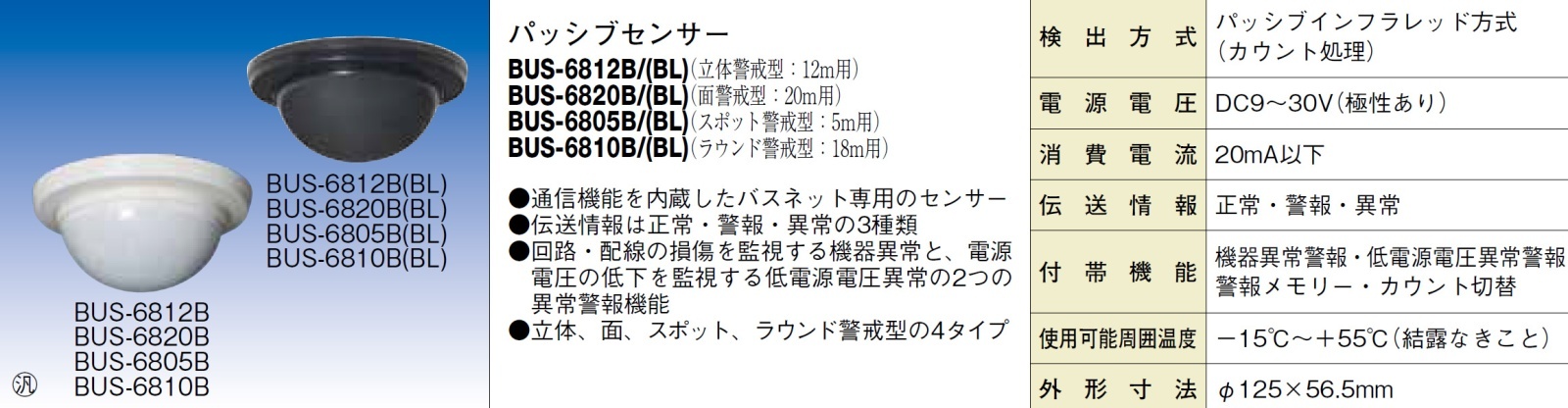

BUS-6820B パッシブセンサー

資料ダウンロード

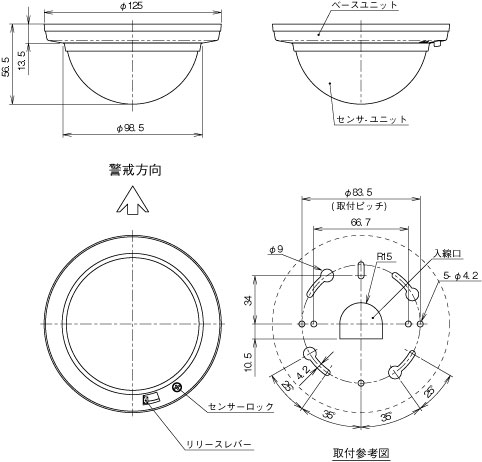

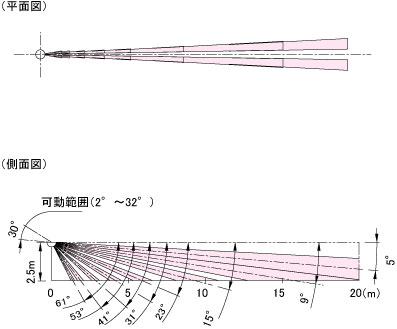

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 広大な工場の窓際、カーテン状の警戒が必要な箇所
  • 複数のセンサーを一括管理するバスネットシステム運用現場
  • 長い廊下や、壁面沿いの侵入者トラップ設計
  • 高天井（最大5m）の店舗や施設での警戒

導入前に確認したいポイント

  • バスネット専用機のため、標準のリレー接点出力は備えていません
  • ガラス越しの熱源は検知できません（屋内専用）
  • 侵入者がエリアを「横切る」ように配置する必要があります
  • 天井高さに応じたエリアセレクター調整が必要です

特長

バスネットシステム（時分割多重伝送方式）専用設計

電源2本、通信線2本の計4芯バスラインのみでシステムを構築可能です。デジタル伝送により発報、異常、メモリー信号をリアルタイムに双方向通信。複数台の並列接続が容易で、配線コストと工数を大幅に削減します。

20mにおよぶ精密な「面警戒」エリア形成

特殊多分割レンズにより、最長20mに達する薄いカーテン状の検知ゾーン（8対）を形成します。窓際や壁際をピンポイントで警戒でき、死角の少ないセキュリティラインを構築可能です。

高度な自己診断機能（機器異常・低電圧監視）

センサー内部の回路故障や焦電素子の破損を監視する「機器異常報知」と、配線抵抗による供給電圧の低下を監視する「低電源電圧異常報知」を搭載。異常時はLED点灯と共にコントローラへ通知し、システムのダウンタイムを防ぎます。

施工を効率化するセパレート「スナップイン構造」

ベースユニット（結線部）とセンサーユニット（本体）が分離する構造を採用。ベースの取付と結線を先行して行い、仕上げに本体を差し込むだけで接続が完了します。メンテナンス時の交換も極めて容易です。

現場に最適化するエリアセレクター調整

センサー裏面に配置されたエリアセレクター（A〜Kの設定）により、設置高さと警戒距離に応じた光学系のピント調整を物理的に最適化できます。20m先のターゲットを確実に捉えるためのプロ仕様の調整機構です。

誤報を抑制するカウント切替と感度調整

環境に合わせて「1〜4回」のカウント設定や「60%〜120%」の感度調整が可能です。空調の揺らぎや環境ノイズによる誤動作を防ぎつつ、現場に最適な検知感度を担保します。

選定時に評価したい強み

  • 省配線： デジタルバス通信により、多芯ケーブル不要でスマートな施工が可能。
  • 高信頼性： 機器異常を常時監視し、万が一の故障もコントローラで即座に把握。
  • 調整力： 水平方向の角度微調整（15度）が可能で、長距離警戒の光軸合わせが容易。
  • 運用性： アラームメモリー機能により、夜間の発報箇所を事後的に特定可能。

施工・設置ガイド

BUS-6820Bは最大5mの高さまで設置可能です。設置の際は、侵入者の動線が検知面を「横切る」ようにレイアウトしてください。

確認項目 施工時のガイドライン
設置高さ 最大5.0m。高さに合わせて裏面のエリアセレクターを調整してください。
光軸調整 ベースの取付穴（ダルマ穴）を利用し、水平方向に±15度の微調整が可能です。
配線距離 バスラインの総延長は最大4,000m（最遠1,000m）まで。供給電圧DC7V以上を維持してください。
環境注意 直射日光、エアコンの温冷風がエリア内を直撃しない場所に設置してください。

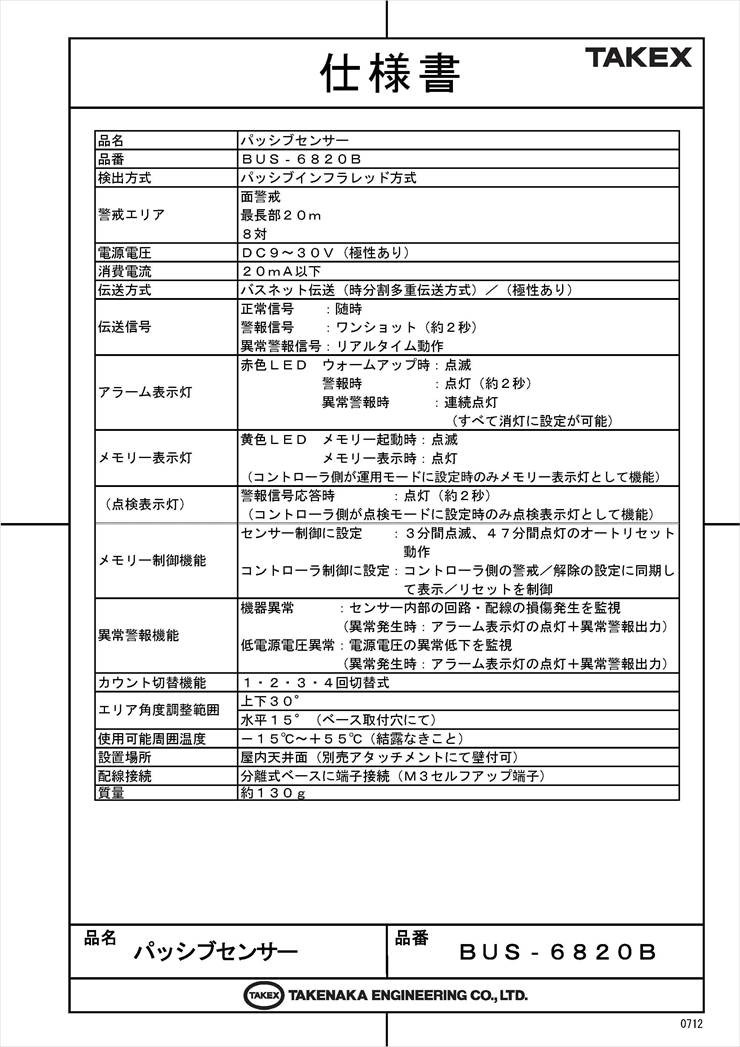

製品仕様

品名 / 品番パッシブセンサー / BUS-6820B
検出方式パッシブインフラレッド方式
警戒エリア面警戒 最長部20m 8対（最大取付高さ5.0m）
電源電圧DC7V 〜 30V（極性あり）
消費電流6mA以下
伝送方式バスネット方式（時分割多重伝送方式）
伝送信号正常信号（随時）、警報信号（約2秒）、異常警報信号（リアルタイム）
アラーム表示灯赤色LED：ウォームアップ（点滅）、警報（点灯）、異常（連続点灯）
メモリー表示灯黄色LED：メモリ起動時（点滅）、メモリ表示時（点灯）
付帯機能メモリー制御、機器異常報知、低電源電圧異常報知、カウント切替（1・2・3・4回）
角度調整範囲上下 2°〜32°、水平 15°（ベース取付穴にて）
周囲温度-15℃ 〜 +55℃（結露なきこと）
質量 / 外観約130g / ホワイト樹脂

FAQ

Q. 窓ガラス越しに外の通路を検知することはできますか？ A. いいえ、パッシブインフラレッド方式はガラスを透過する熱源を検知できません。屋内専用としてご使用ください。
Q. 一般的なセキュリティコントローラのリレー接点に接続できますか？ A. 本機はバスネット専用機です。TAKEX製のバスネット対応コントローラ以外とは直接接続できませんのでご注意ください。
Q. 赤色LEDがずっと点灯したままなのですが故障でしょうか？ A. 連続点灯は「機器異常」または「低電圧異常」を示します。配線の断線や、電源電圧がDC7Vを下回っていないかテスターで確認してください。
Q. センサーのアドレス設定はどのように行いますか？ A. ユニット裏面の8ビットDIPスイッチ（1〜128の重み）を組み合わせて1〜255の固有アドレスを設定します。
Q. 最大で何台まで同じ配線に接続できますか？ A. 電源電圧と配線距離によりますが、バスネットシステム全体で255アドレスまで管理可能です。電圧降下にご注意ください。
Q. 屋外での設置は可能ですか？ A. 本製品は屋内専用です。雨がかりのない環境でご使用ください。
Q. 設定を変更したが反映されません。 A. アドレスやモード設定を変更した後は、電源を再投入するかコントローラ側で再認識処理を行う必要があります。
Q. 感度を調整したいのですが、どのスイッチですか？ A. ユニット裏面のDIPスイッチSW4・5で、60%、80%、100%（標準）、120%の4段階に調整可能です。
Q. 取付高さが5mを超える場合は使用できますか？ A. 動作保証および検知性能の観点から、取付高さは5.0mまでを推奨しています。
Q. 壁に取り付けたいのですが可能ですか？ A. 別売の壁付用アタッチメント（BCW-401等）を使用することで壁面への設置が可能です。
