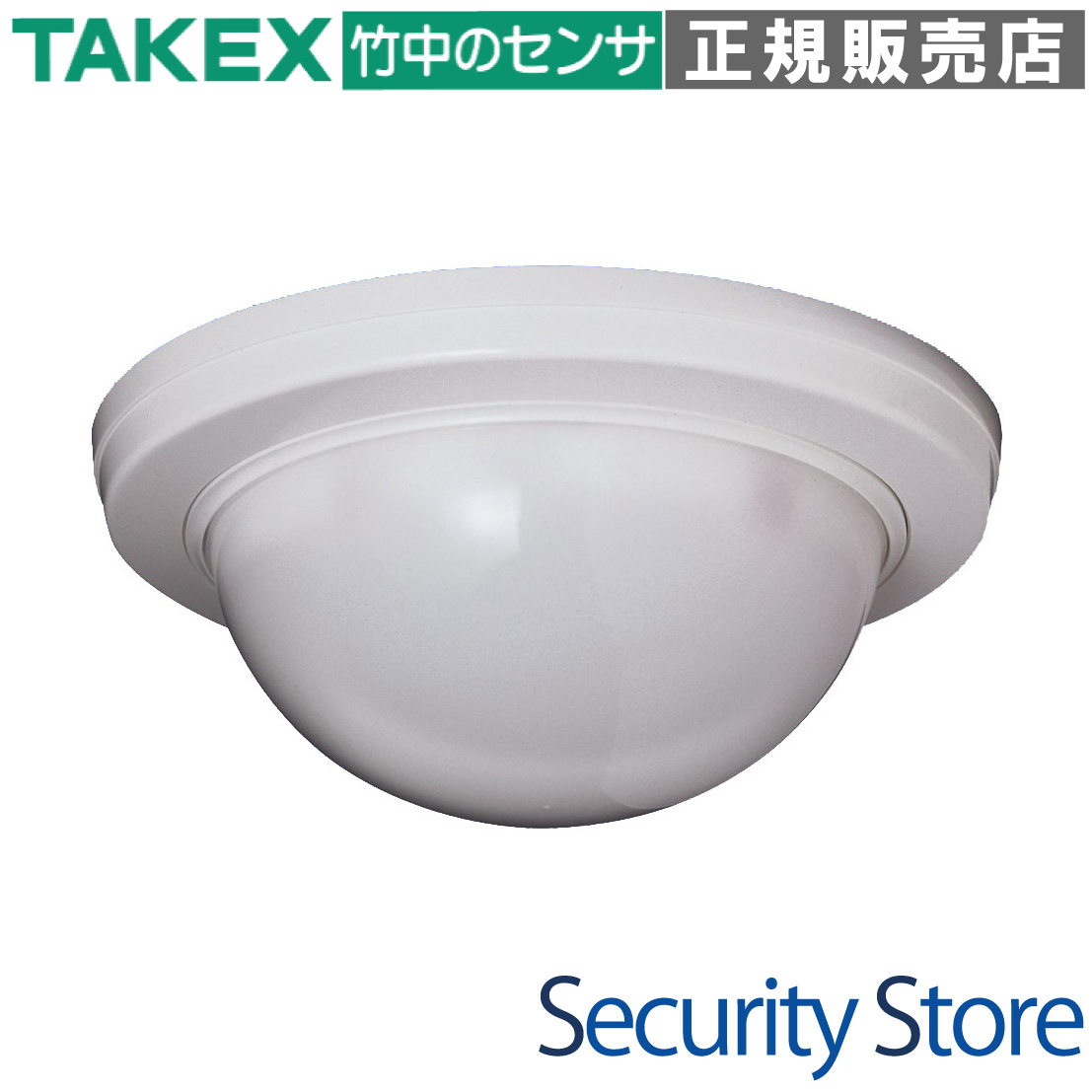

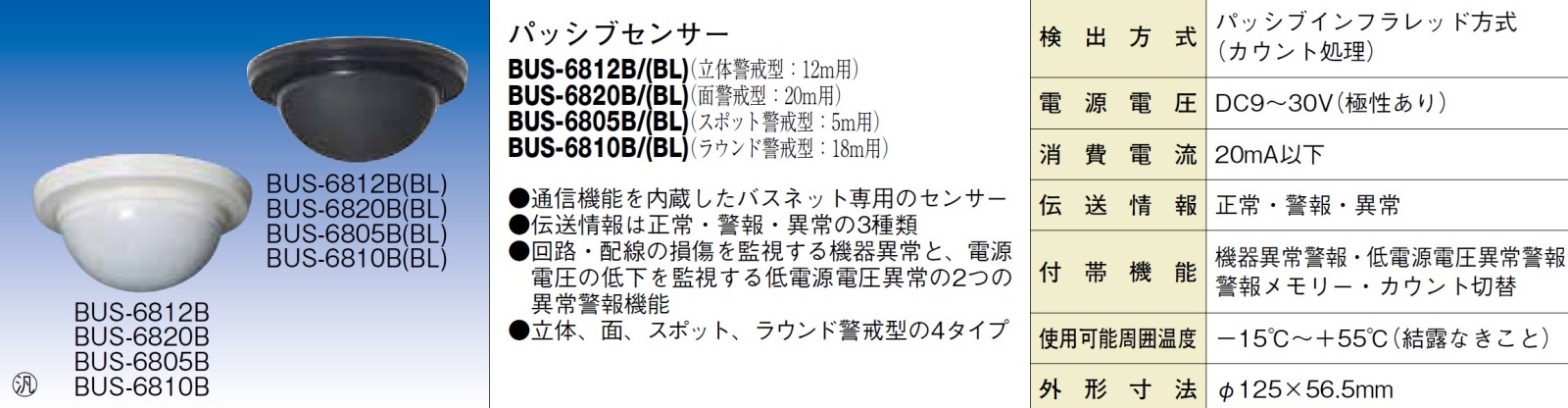

BUS-6812B パッシブセンサー バスネット専用 立体警戒型:12m用 TAKEX 竹中エンジニアリング [BUS-6812B]

BUS-6812B パッシブセンサー バスネット専用 立体警戒型:12m用 TAKEX 竹中エンジニアリング [BUS-6812B]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） パッシブセンサー バスネット専用 屋内天井取付

BUS-6812B パッシブセンサー バスネット専用 立体警戒型:12m用

BUS-6812Bは、通信機能を内蔵したバスネットシステム専用のパッシブインフラレッドセンサーです。デジタル伝送により配線工数を大幅に削減しつつ、12mの広範囲な立体警戒エリアを高い精度で監視します。

  • 型番： BUS-6812B
  • 検出方式： パッシブインフラレッド方式（遠赤外線検知）
  • 警戒エリア： 立体警戒型 最長12m（17対）
  • 伝送方式： バスネット方式（時分割多重伝送）
  • 電源電圧： DC7V 〜 30V（極性あり）
  • 設置推奨場所： オフィス、店舗、倉庫等の屋内天井面
BUS-6812B パッシブセンサー

資料ダウンロード

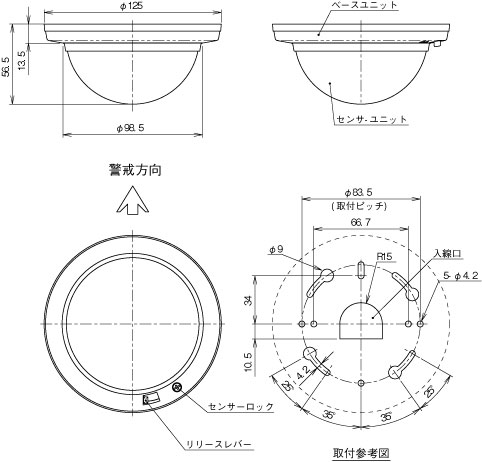

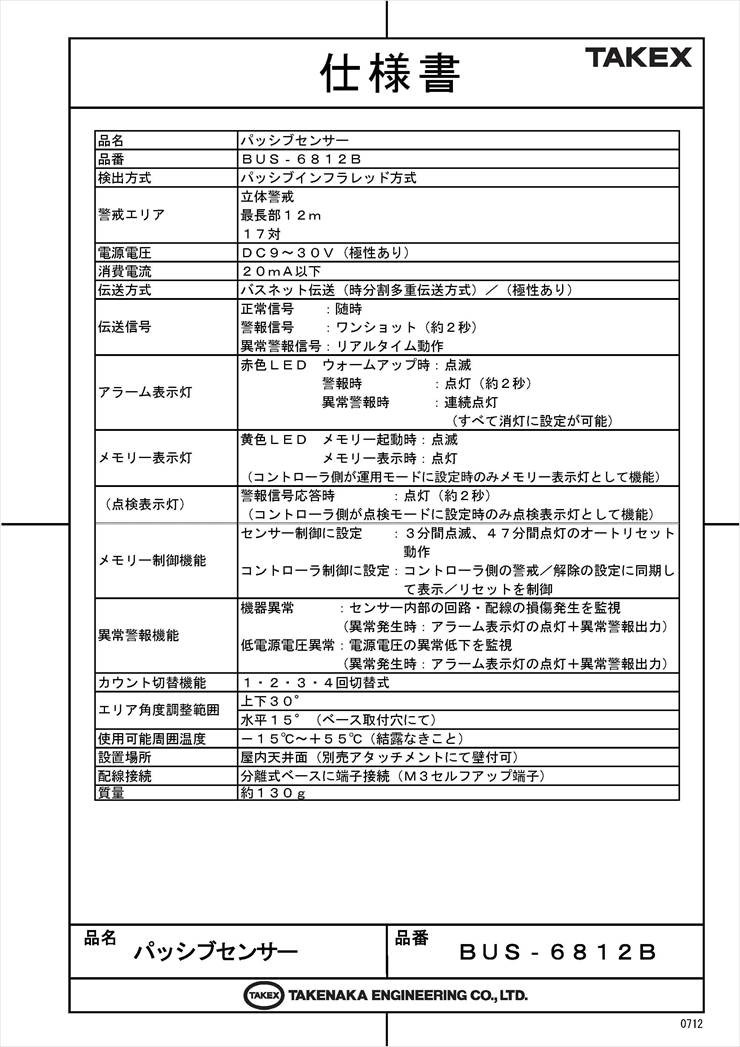

仕様書（PDF） 検知エリア図（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • バスネットシステムを導入する大規模オフィス
  • 配線コストを抑えたい多拠点店舗の防犯
  • 天井高がある倉庫やショールームの空間監視
  • 高精度な異常検知と自己診断が求められる重要施設

導入前に確認したいポイント

  • バスネット専用につき、通常の接点入力には非対応
  • ガラス越しの検知はできません（遠赤外線遮断）
  • 取付高さが5mを超える場合は死角に注意が必要
  • 設定変更時はベースからユニットを外す必要があります

特長

バスネット方式による高度なデジタル伝送

電源2本と通信2本の計4芯バスラインで接続する時分割多重伝送方式を採用。複数のセンサーを並列（デージーチェーン）接続できるため、従来の多芯配線に比べて施工コストと工数を劇的に削減できます。発報情報だけでなく、機器の異常状態もリアルタイムに伝送可能です。

最大12m・17対の広範な立体警戒エリア

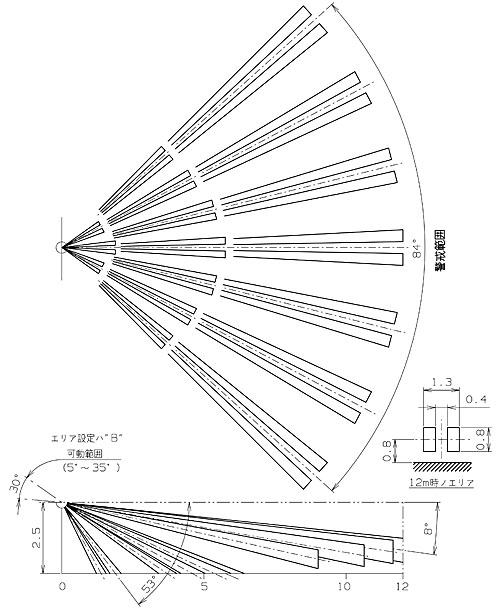

特殊な光学レンズにより、前方最大12m、水平画角84度の範囲に17対の検知ゾーンを形成します。オフィスや店舗のフロア全体をカバーする「立体警戒（Volumetric）」により、死角を最小限に抑えた確実な侵入検知を実現します。

施工を効率化するスナップイン方式のセパレート構造

天井に取り付ける「ベースユニット」と、センサー基板を収めた「センサーユニット」が分離する構造です。ベースの結線を先行させ、最後にセンサーを押し込むだけで接続が完了するため、高所での作業性が極めて高く、メンテナンス時のユニット交換も容易です。ベースは水平方向に15度の角度微調整が可能です。

物理的なピント調整を可能にするエリアセレクター

センサー背面に「エリアセレクター」ダイヤルを搭載。設置する天井高とカバーしたい最大距離に合わせてA〜Kのインジケーターを合わせることで、光学系のピントを物理的に最適化。環境に合わせた最高精度の検知性能を引き出せます。

異常を逃さない自己診断機能（機器異常・低電圧）

センサー内部の焦電素子の破損や回路の断線を監視する「機器異常警報」と、供給電圧の低下を監視する「低電源電圧異常警報」を備えています。トラブル発生時はアラームLEDが連続点灯し、システムへ異常信号を送るため、保守管理の信頼性が向上します。

環境ノイズを抑制するカウント切替機能

検知ゾーンを何回横切ったら発報するかを1・2・3・4回から選択可能です。空調による熱風や小動物による誤作動が懸念される現場では、カウント数を増やすことで、セキュリティレベルを維持したまま誤報を効果的に抑制できます。

状況に合わせて選べるアラームメモリー機能

発報の履歴を保持するメモリー機能を搭載。「センサー制御（50分オートリセット）」または「コントローラ制御（警戒解除連動）」を選択可能です。複数台設置されている現場でも、どのセンサーが反応したかを後から確実に特定できます。

選定時に評価したい強み

  • 省施工性： バスネット接続とスナップイン構造で施工時間が短い
  • 信頼性： 機器異常と電圧低下を常時監視するセルフチェック機能
  • 適応力： 取付高さ5mまで対応し、エリアセレクターで最適化可能
  • 運用性： アラームメモリーにより発報箇所の特定が容易

施工・設置ガイド

本製品は屋内天井面専用です。最適な性能を発揮させるため、以下の条件に留意して設置してください。

確認項目 この製品での考え方
検知特性 センサーを横切る動きに最も敏感です。侵入経路を考慮して向きを調整してください。
取付高さ 最大5.0mまで。高所に設置するほど、エリアセレクターの正確な設定が重要です。
配線距離 バスライン最長1,000m、総延長4,000mまで。電圧降下に注意してください。
環境要因 エアコンの吹き出し口付近や直射日光が当たる場所は避けてください。

製品仕様

項目 内容
品名パッシブセンサー
品番BUS-6812B
検出方式パッシブインフラレッド方式
警戒エリア立体警戒 最長部12m 17対
電源電圧DC7〜30V（極性あり）
消費電流6mA以下
伝送方式バスネット方式（時分割多重伝送方式）
伝送信号正常信号：随時
警報信号：ワンショット（約2秒）
異常警報信号：リアルタイム動作
アラーム表示灯赤色LED
ウォームアップ時：点滅
警報時：点灯（約2秒）
異常警報時：連続点灯
（すべて消灯設定可能）
メモリー表示灯黄色LED
メモリー起動時：点滅（センサー制御時）
メモリー表示時：点灯（センサー制御時）
点検表示灯警報信号応答時：点灯（約2秒）
（コントローラ側が点検モード時のみ機能）
メモリー制御機能センサー制御：3分間点滅47分間点灯（オートリセット）
コントローラ制御：警戒/解除の設定に同期
機器異常報知焦電素子の故障や回路・配線の断線を監視
低電源電圧異常報知電源電圧の異常低下を監視
カウント切替機能1・2・3・4回に切替可能
エリア角度調整範囲上下30°
水平15°（ベース取付穴にて）
使用可能周囲温度－15℃〜＋55℃（結露なきこと）
設置場所屋内天井面（別売アタッチメントにて壁付可）
配線接続分離式ベースに端子接続（M3セルフアップ端子）
質量約130g

FAQ

Q：バスネット以外の一般的な警報パネル（接点入力）に接続できますか？ A：いいえ、本製品はバスネット方式専用のデジタル伝送センサーですので、バスネット対応コントローラとの接続が必須となります。
Q：ガラス越しに人が動いた場合に検知しますか？ A：検知しません。パッシブインフラレッド方式が検知する遠赤外線はガラスを透過しないため、窓ガラス越しやアクリル越しの警戒は不可能です。
Q：最大で何メートルまで警戒できますか？ A：立体警戒型として最長部12mまでの警戒が可能です。
Q：設置可能な高さに制限はありますか？ A：最大取付高さは5.0mです。それ以上の高さに設置すると、床面の検知ゾーンに隙間が生じ、失報の原因となります。
Q：赤色LEDがずっと点灯したままなのですが故障でしょうか？ A：赤色LEDの連続点灯は「異常警報（機器故障または電圧不足）」を示しています。テスターで端子間の電圧が7V以上あるか確認してください。
Q：配線距離はどのくらいまで伸ばせますか？ A：バスラインの最長端末まで1,000m以内、システム全体の総配線長は4,000m以内です（φ0.9mmのAE線使用時）。
Q：壁に取り付けることは可能ですか？ A：標準では天井取付ですが、別売の壁付用アタッチメント「BCW-401」等を使用することで壁面への取り付けも可能です。
Q：小動物による誤報を防ぐ方法はありますか？ A：センサーユニット裏面のDIPスイッチで、カウント切替機能を「3回」または「4回」に設定することで、偶発的な熱変化による誤報を軽減できます。
Q：通電直後に赤LEDが点滅するのはなぜですか？ A：ウォームアップ動作です。内部回路が安定するまでの約1分間点滅し、その間は検知動作を行いません。
Q：アドレス設定を「0」のまま使えますか？ A：いいえ、アドレス0では通信が成立しません。必ず1〜255の範囲で固有のアドレスをDIPスイッチで設定してください。
