パッシブセンサーバスネット専用面警戒型:20m用 [BUS-6820W]

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

TAKEX パッシブセンサーバスネット専用面警戒20m 屋内用

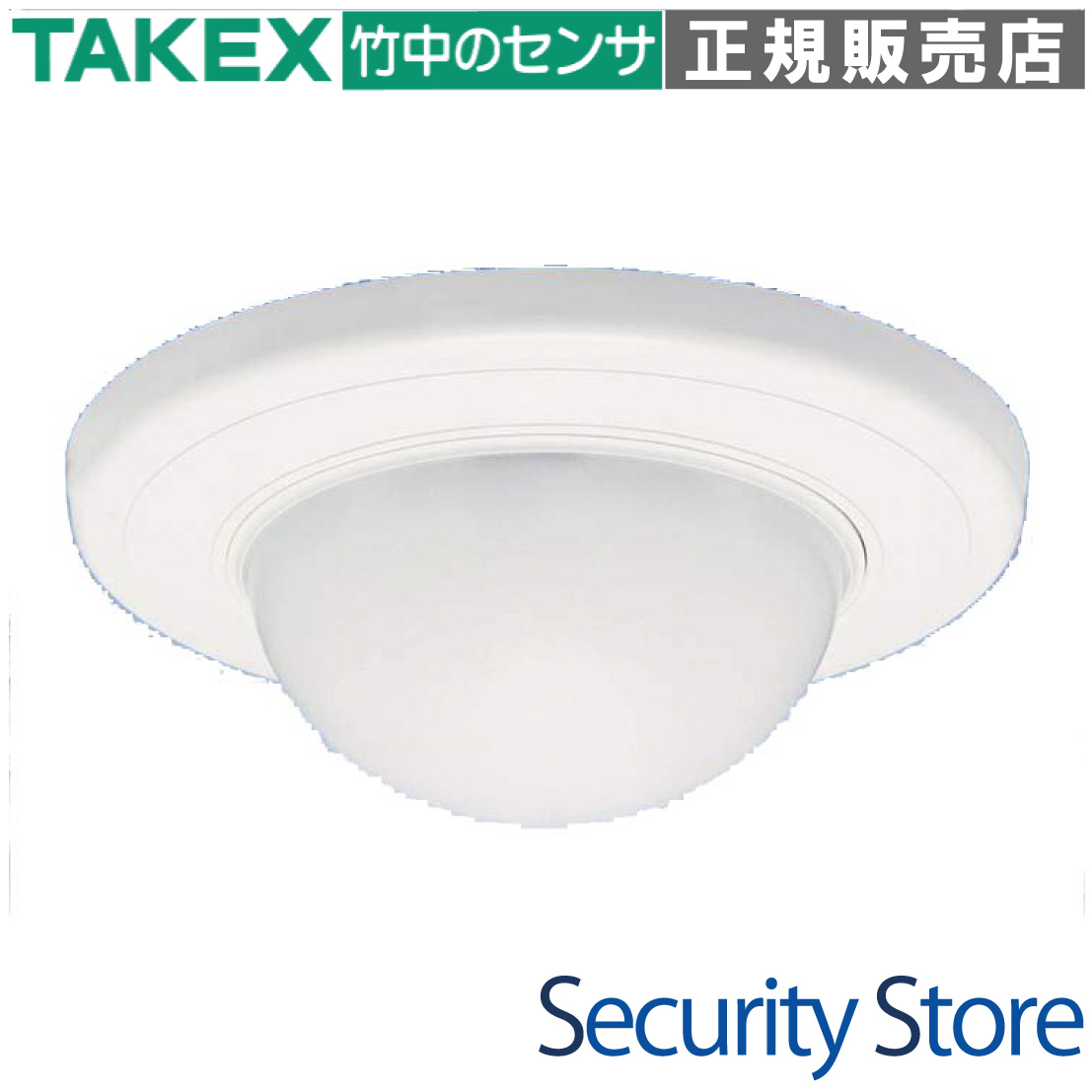

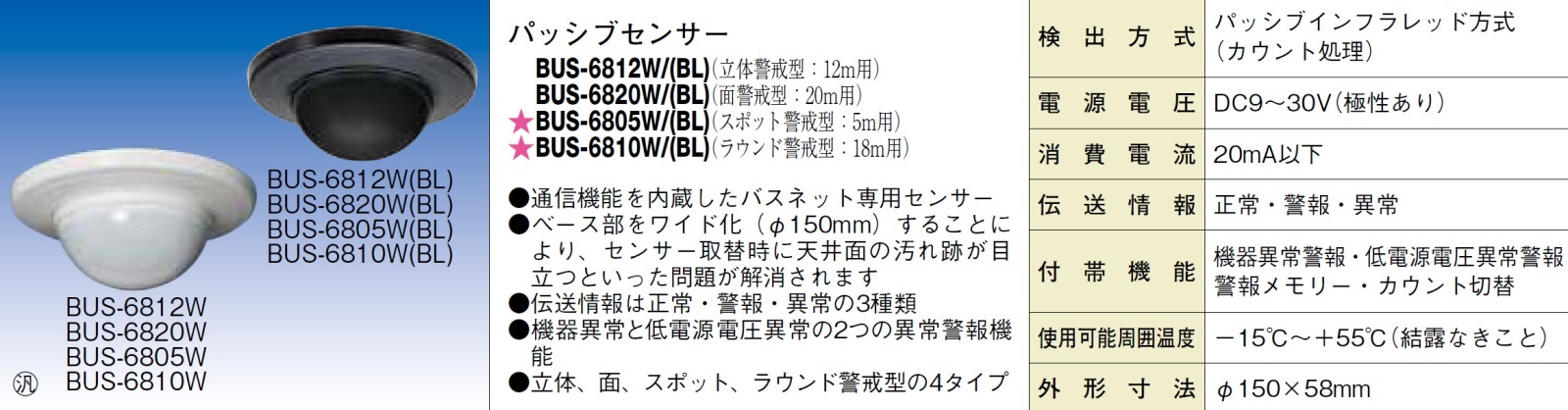

BUS-6820W パッシブセンサーバスネット専用面警戒型:20m用

バスネットシステムに完全対応した、最長20mの面警戒型パッシブセンサー。

独自のバスネット通信機能を内蔵し、省配線・多局管理が求められる法人施設のセキュリティに最適です。侵入者の遠赤外線エネルギーの変化を捉えるPIR方式を採用し、回路監視や低電圧警報などの自己診断機能を備えた高信頼設計です。

型番： BUS-6820W
製品名： パッシブセンサー（バスネット専用面警戒型）
警戒方式： パッシブインフラレッド方式（PIR）

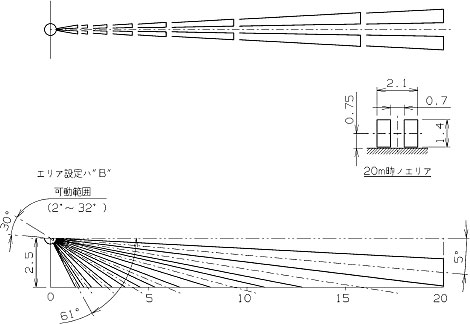

警戒エリア： 面警戒最長部20m（8対）
伝送方式： バスネット（時分割多重伝送）
設置場所： 屋内天井面（壁付アタッチメント対応可）

資料ダウンロード

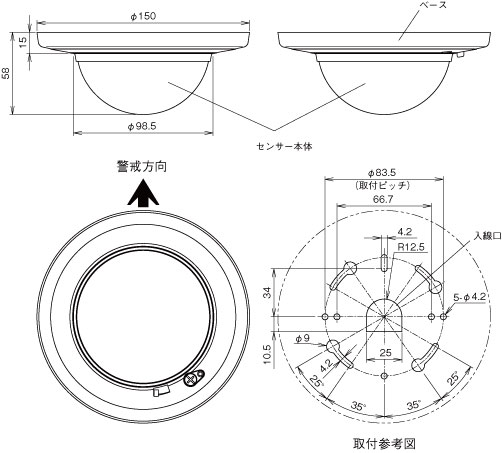

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィス・工場の廊下や窓際の警戒
バスネットコントローラを用いた集中管理
既存センサーからのリニューアル（天井面）
広範囲かつ細長いエリアの面警戒

導入前に確認したいポイント

バスネットコントローラ（専用親機）が必要
屋外、多湿、直射日光の当たる場所は不可
検知エリア内のガラス越し警戒は不可
天井高2.0m〜5.0mの範囲内での設置

特長

専用バスネットによる高度な伝送機能

通信機能を内蔵したバスネット専用端末として設計されています。電源線と信号線を共通化した4線式による数珠つなぎ配線（マルチドロップ）が可能で、施工コストの削減と高い自由度を両立。正常、警報、異常の情報をコントローラへ確実に伝送します。

天井の汚れ跡を隠すワイドベース設計

ベース部を直径150mmのワイド設計にすることで、旧型のセンサーからの取り替え時に、天井面に残った汚れや日焼け跡を効果的に隠すことができます。内装改修を伴わないセキュリティシステムの更新に非常に有利な仕様です。

信頼のパッシブインフラレッド方式

人体が放射する遠赤外線（熱エネルギー）の変化を焦電素子でキャッチするPIR方式を採用。温度差と移動の動きを精密に分析し、20mという長距離においても安定した検知性能を発揮します。

クリティカルな異常を逃さない自己診断機能

センサー内部の回路損傷や焦電素子の故障、さらには配線の断線を常時監視する「機器異常報知」と、電源電圧の低下を監視する「低電源電圧異常報知」を搭載。異常時はLEDの連続点灯と信号出力で即座に管理者へ通知します。

施工負担を激減させるスナップイン構造

天井固定用のベースユニットと、センサー本体ユニットが分離する「スナップイン方式」を採用。高所での結線作業をベース側で行い、本体は後から差し込むだけで機械的・電気的接続が完了するため、施工ミスを防ぎ、メンテナンス性も向上します。

運用の詳細を確認できるメモリー表示機能

複数のセンサーを設置している場合でも、発報した個体を事後に特定できるメモリー機能を搭載。センサー自身でタイマー管理する「センサー制御モード」と、コントローラの警戒状態に連動する「コントローラ制御モード」を選択可能です。

環境に最適化する4段階の感度設定

現場の温度変化やノイズ環境に応じて、検知感度を60%・80%・100%（標準）・120%の4段階からDIPスイッチで簡単に調整可能です。空調の気流がある場所など、誤報リスクのある環境にも柔軟に対応します。

多局管理を支えるアドレスセレクター

最大128アドレスまで設定可能なアドレスセレクターを搭載。システム内の各センサーに固有番号を割り当てることで、どの場所で異常が発生したかを個別に把握することができます。

    選定時に評価したい強み
    施工性： スナップイン方式とワイドベースにより新設・既設更新の両方に対応。
信頼性： 機器故障や電圧降下を常時監視するフェールセーフ機能が充実。
柔軟性： バスラインを用いた最大4,000mの総延長配線に対応。
正確性： エリアセレクターにより設置高さに応じた最適な角度調整が可能。



施工・設置ガイド

BUS-6820Wは「面警戒」という特性上、侵入者が警戒面を横切るように配置することが重要です。以下の手順と注意点を遵守してください。

工程・項目	重要なポイント
設置高さと角度	天井高2.0m〜5.0m。高さに応じてエリアセレクター（A〜K）を調整してください。
取付方向	本体のフロントマークを検知したい警戒エリアの正面に向けてください。
配線種類	信号の減衰を防ぐため、φ0.9mm以上のAE線（OP線）の使用を推奨します。
禁止環境	直射日光、エアコン吹き出し口の直近、揺れる物体の前への設置は避けてください。
ロック確認	装着後、センサーロックを確実に時計回りに回し、銀色のインジケーターを確認してください。

LEDインジケーターの状態と意味

LED表示	状態	意味
赤色（アラーム）	点滅	ウォームアップ中（電源投入後約1分）
赤色（アラーム）	2秒点灯	検知・警報信号出力中
赤色（アラーム）	連続点灯	異常発生（機器故障、または電圧異常低下）
黄色（メモリー）	点滅 / 点灯	発報履歴の保持（点検モード時はアンサーバック）

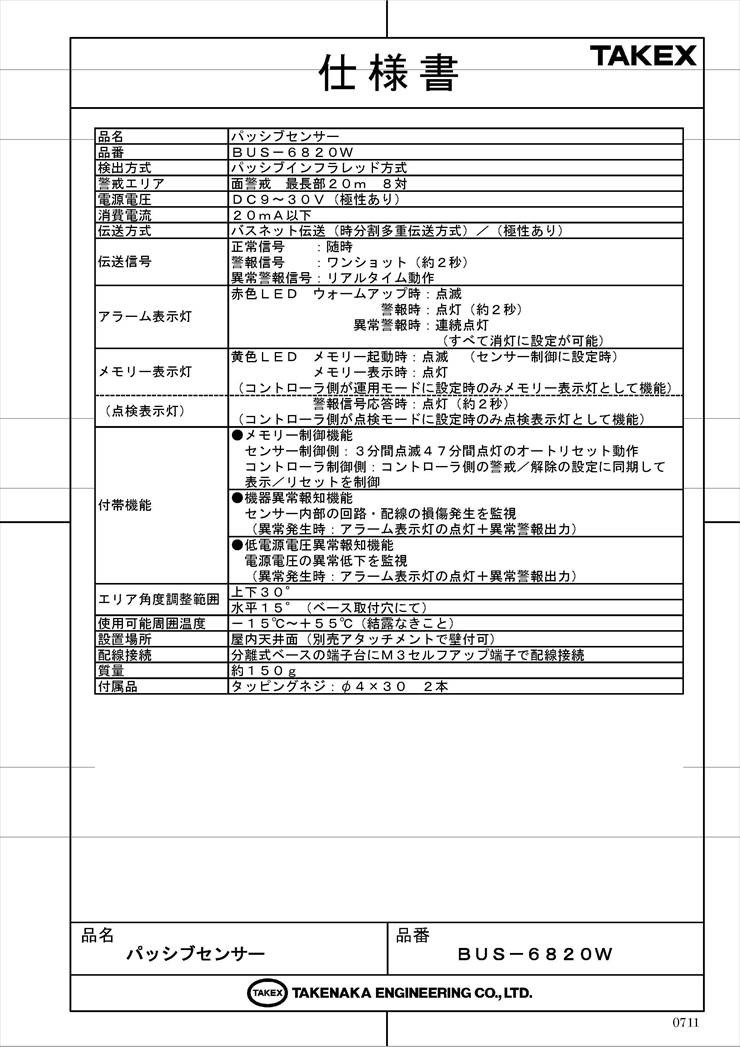

製品仕様

項目	内容
品名	パッシブセンサー
品番	BUS-6820W
検出方式	パッシブインフラレッド方式
警戒エリア	面警戒　最長部20m　8対
電源電圧	DC7〜30V（極性あり）
消費電流	6mA以下
伝送方式	バスネット方式（時分割多重伝送方式）
伝送信号	正常信号：随時 / 警報信号：ワンショット（約2秒） / 異常警報信号：リアルタイム動作
アラーム表示灯	赤色LED　ウォームアップ時：点滅、警報時：点灯（約2秒）、異常警報時：連続点灯（消灯設定可）
メモリー表示灯	黄色LED　メモリー起動時：点滅、メモリー表示時：点灯（センサー制御設定時）
点検表示灯	警報信号応答時：点灯（約2秒）※コントローラが点検モード時のみ機能
付帯機能	メモリー制御機能、機器異常報知機能、低電源電圧異常報知機能、感度切替機能（60・80・100・120%）
エリア角度調整範囲	上下30°　水平15°（ベース取付穴にて）
使用可能周囲温度	－15℃〜＋55℃（結露なきこと）
設置場所	屋内天井面（別売アタッチメントにて壁付可）
配線接続	分離式ベースに端子接続（M3セルフアップ端子）
質量 / 外観	約150g / 樹脂（ホワイト）

FAQ

Q：このセンサーは単体で警報ベルなどを鳴らせますか？ A：いいえ、本機はバスネット専用の通信端末です。動作には専用のバスネットコントローラ（親機）が必要です。

Q：リニューアル時、天井の汚れを隠すことはできますか？ A：はい、ベース部が直径150mmのワイド設計になっているため、多くの既存センサーの設置跡を覆い隠すことができます。

Q：赤色LEDがずっと点灯したままなのですが、故障ですか？ A：連続点灯は「異常警報」の状態です。機器の内部故障、断線、または供給電圧が7V未満に低下している可能性があります。テスターで電圧を確認してください。

Q：ガラス越しに外を通る人を検知することはできますか？ A：できません。パッシブセンサーが利用する遠赤外線はガラスを透過しないため、ガラスの向こう側は死角となります。

Q：ペット（犬や猫）がいる部屋でも使えますか？ A：本機は人体の熱源を検知するため、小動物の動きにも反応して誤報を出す可能性があります。ペットがいる環境には向きません。

Q：配線距離はどれくらいまで伸ばせますか？ A：コントローラから最遠端まで1,000m、システム総延長で4,000m以内が基準となります（AE線φ0.9mm使用時）。

Q：感度を調整することは可能ですか？ A：はい、内部のDIPスイッチ（SW4/5）により、60%・80%・100%・120%の4段階に切り替えが可能です。

Q：アドレス設定を「0」のままにしても動作しますか？ A：動作しません。アドレス「0」はデータ伝送を行わない設定です。必ずコントローラ上の固有番号（1〜128）を設定してください。

Q：屋外の軒下に設置できますか？ A：いいえ、本機は屋内専用です。雨水や急激な温度変化による結露は故障の原因となります。

Q：取付ベースから本体が外れやすくなったりしませんか？ A：スナップイン方式でしっかり固定されるほか、最後に「センサーロック」を回すことで物理的に固定されるため、落下の心配はありません。
