TAKEX（竹中エンジニアリング）パッシブセンサーバスネット専用防犯センサー屋内天井取付

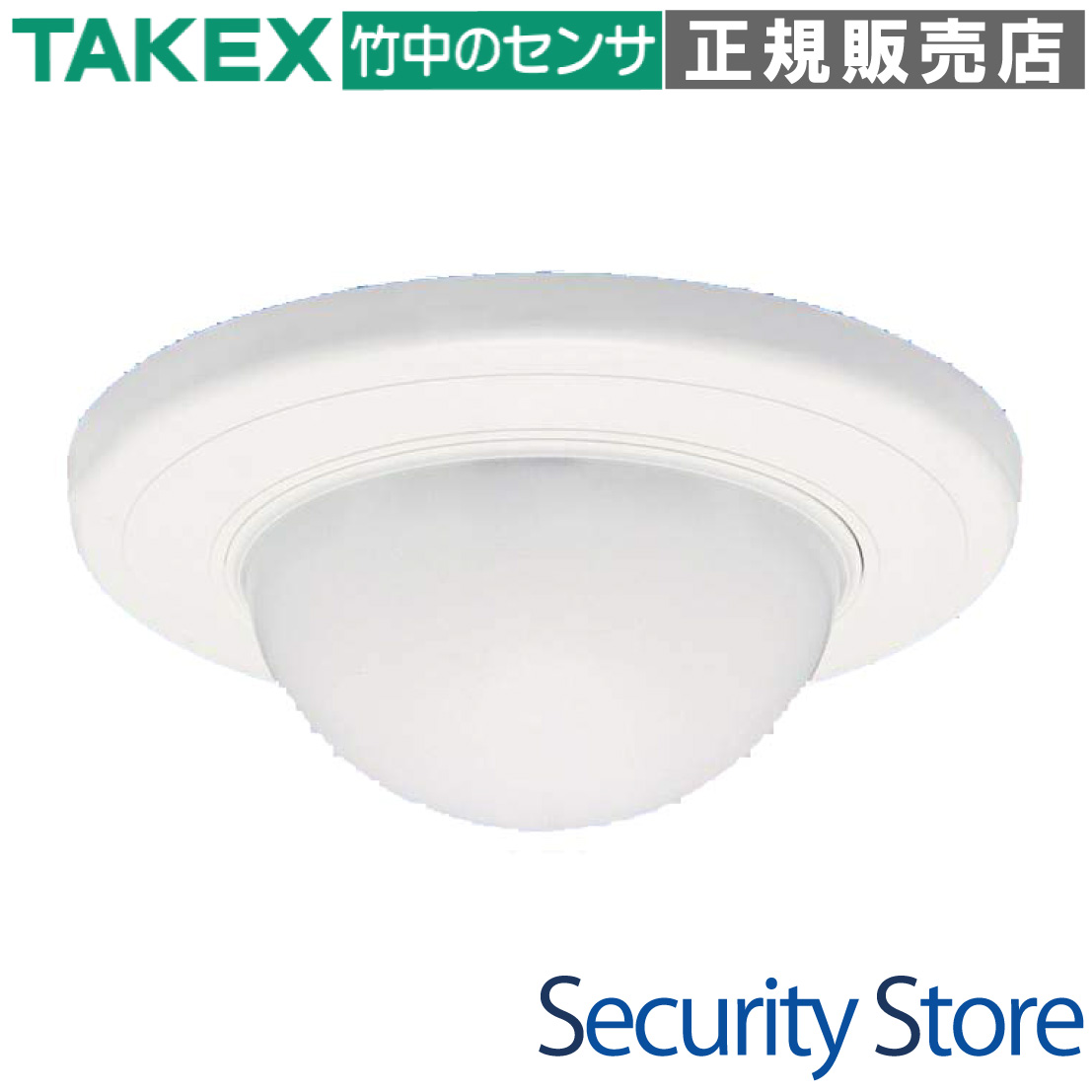

BUS-6812W パッシブセンサーバスネット専用立体警戒型:12m用

バスネットシステムに対応した、高信頼な立体警戒型パッシブセンサーです。独自の時分割多重伝送方式により、大規模施設でも効率的な配線と高度な双方向通信、そしてリアルタイムの機器異常監視を実現します。

型番 BUS-6812W
製品名 パッシブセンサーバスネット専用立体警戒型
検知方式 パッシブインフラレッド（PIR）方式
警戒エリア 立体警戒最長部12m（17対）
対応システム バスネットシステム（多重伝送方式）
電源電圧 DC7〜30V（バスラインより供給可能）

資料ダウンロード

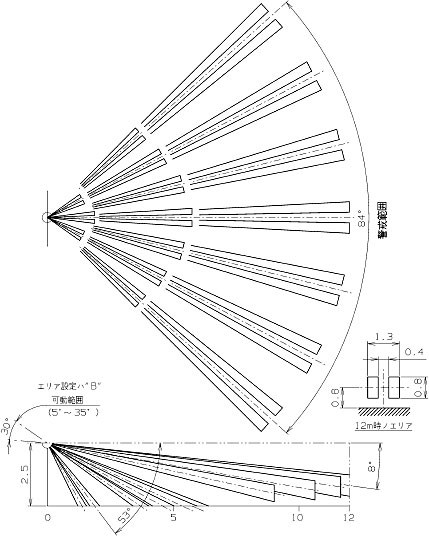

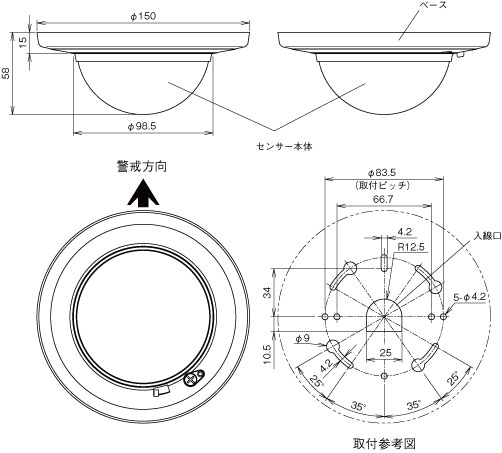

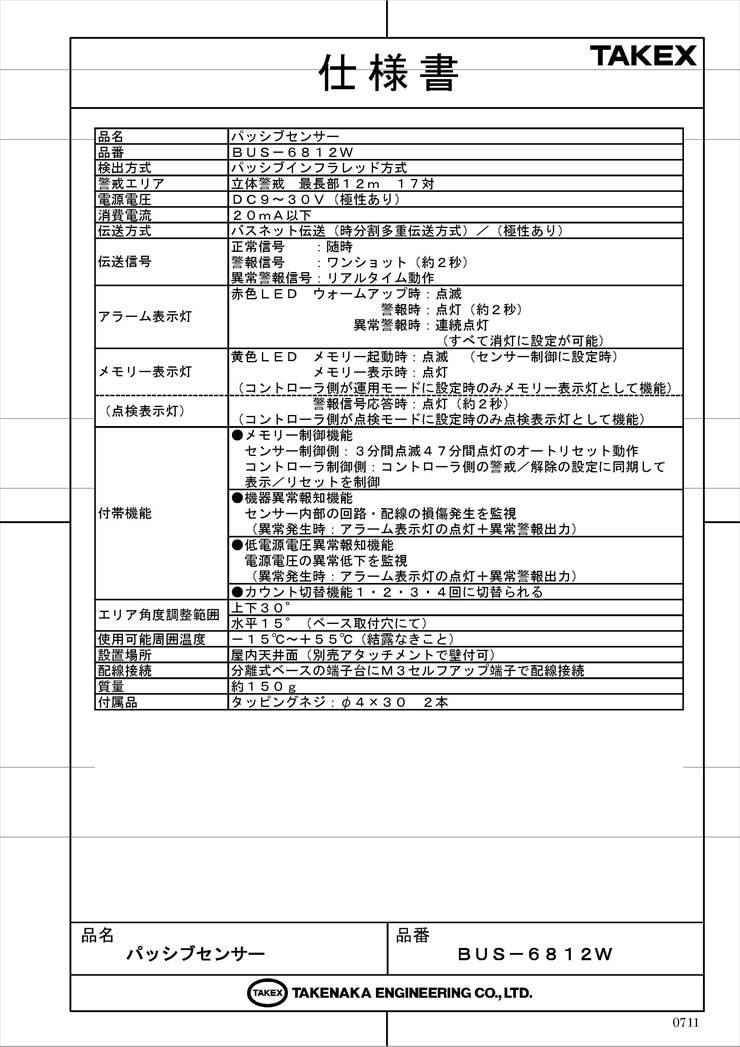

仕様書（PDF）検知エリア図（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

オフィスビル・商業施設の防犯監視
バスネットシステムによる多点センサー管理
配線工数を削減したい大規模現場
既存のセンサー跡を隠したいリニューアル現場

導入前に確認したいポイント

バスネット専用につき、汎用接点入力には非対応
天井高さに応じたエリアセレクターの設定が必要
屋内専用（屋外・半屋外での使用は不可）
バスライン信号の極性（＋/－）管理

特長

バスネットシステムによる高度な多重伝送

TAKEX独自の「バスネットシステム」に対応。1対1の配線が不要な時分割多重伝送方式により、電源と信号を共有する4芯配線で多数のセンサーを接続可能です。配線材料の削減だけでなく、システム全体での施工効率を劇的に向上させます。

パッシブインフラレッド（PIR）方式による確実な検知

人体から放射される遠赤外線のエネルギー変化を捉えるPIR方式を採用。温度差と移動を精密に分析し、12m先までの侵入を逃さずキャッチします。高精度なレンズ設計により、17対の警戒ビームを立体的に構成しています。

現場の問題を解決するワイドベース設計

ベース部の直径を150mmに拡大したワイドベース設計を採用。センサーの交換・リニューアル時に、天井に残りがちな古いセンサーの汚れ跡やビス穴をスマートに隠すことができ、補修の手間を省きます。

スナップイン方式の分離構造で高所作業を安全に

「ベースユニット」と「センサーユニット」が完全に分離する構造です。先行してベースの固定と配線を済ませた後、最後にセンサーユニットを押し込むだけで設置が完了。高所での複雑なネジ締め作業を最小限に抑えます。

高度な自己診断・異常警報機能

センサー内部の焦電素子の故障や回路の断線を常時監視。万が一の故障時にはアラームLEDを連続点灯させ、バスネットを通じて異常信号を即座に送信します。防犯システムの「死に体」を防ぐプロ仕様の設計です。

低電源電圧監視機能によるフェイルセーフ

長距離配線による電圧降下を監視し、供給電圧がDC7Vを下回る著しい低下を検知すると異常警報を出力。不安定な動作による誤報や失報を未然に防ぎ、システムの信頼性を維持します。また、バスラインを介した双方向通信により、コントローラ側での一括管理も可能です。

環境に合わせた感度・カウント調整機能

設置環境のノイズ（温度変化や空調）に応じて、感度（60%〜120%）と検知カウント（1〜4回）を細かくカスタマイズ可能。誤報が発生しやすい現場でも、物理スイッチまたはコントローラからの設定変更で最適な運用が可能です。

多機能なLED表示システム

アラーム表示灯（赤）に加え、発報したセンサーを特定できるメモリー表示灯（黄）を搭載。双方向通信を活かした「点検モード」では、コントローラが信号を受信した際のアンサーバック表示としても機能し、歩行テストを効率化します。

    選定時に評価したい強み
    施工性の高さ：ベース・ユニット分離構造とワイドベースで現場対応力が高い。
保守の容易性：自己診断機能により、故障をシステム側で即座に把握可能。
コストパフォーマンス：バスネット対応により、大規模現場の配線コストを大幅圧縮。
信頼の検知精度：PIR方式とカウント調整機能により、誤報を抑えた確実な警戒が可能。



LED表示灯の挙動とステータス

表示灯	状態	意味
アラーム（赤）	点滅（約1分）	電源投入直後のウォームアップ状態
	点灯（約2秒）	人体検知（警報出力時）
	連続点灯	機器異常または低電源電圧異常
メモリー（黄）	点滅（3分間）	発報直後のメモリー保持状態（センサー制御時）
	連続点灯	メモリー保持継続中、またはコントローラ同期中
	点灯（約2秒）	点検モード時の通信アンサーバック

詳細設定（DIPスイッチ）

センサー内部のスイッチにより、動作モードを最適化できます。※設定制御元（SW8）がOFFの場合は、コントローラ側の設定が優先されます。

スイッチ項目	機能・設定内容
アドレス設定	1〜128（バイナリ設定）。必ず1台ごとに固有の番号を割り振ります。
感度設定	標準(100%)、高(120%)、低(80%)、最低(60%)の4段階。
カウント設定	1回（即応）から4回（厳重誤報対策）まで切り替え可能。
制御元切替	センサー単体設定（ON）か、コントローラ遠隔設定（OFF）かを選択。

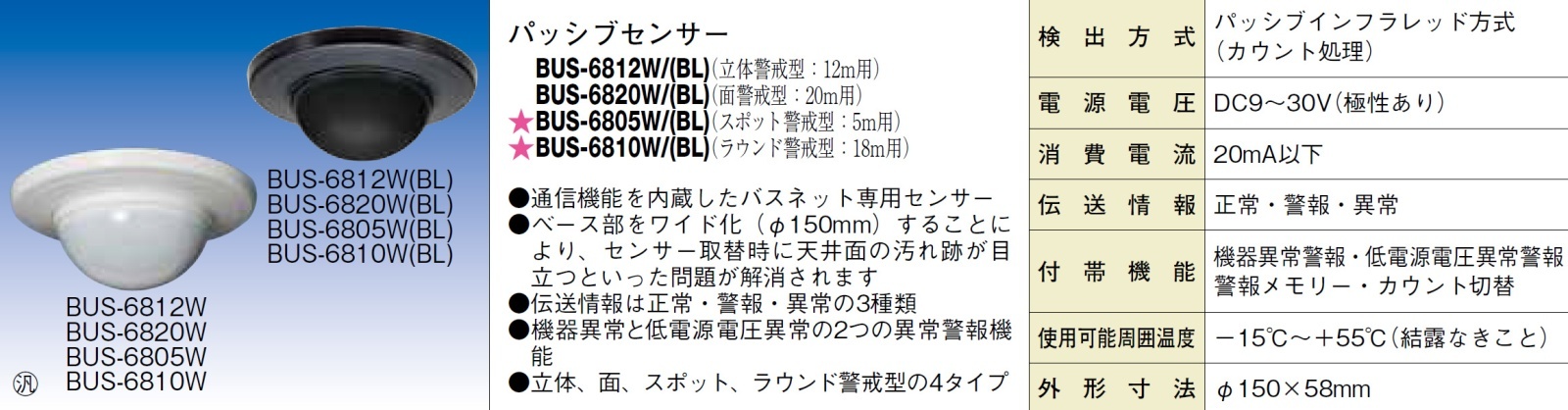

製品仕様

項目	内容
品名	パッシブセンサー
品番	BUS-6812W
検出方式	パッシブインフラレッド方式
警戒エリア	立体警戒最長部12m 17対
電源電圧	DC7〜30V（極性あり）
消費電流	6mA以下
伝送方式	バスネット方式（時分割多重伝送方式）
伝送信号	正常信号：随時 / 警報信号：ワンショット（約2秒） / 異常警報信号：リアルタイム動作
アラーム表示灯	赤色LED（ウォームアップ時点滅、警報時点灯、異常時連続点灯）
メモリー表示灯	黄色LED（点滅・点灯により動作保持を表示）
付帯機能	メモリー制御機能、機器異常報知機能、低電源電圧異常報知機能、カウント切替機能、感度切替機能
エリア角度調整	上下30° / 水平15°（ベース取付穴にて）
使用可能周囲温度	－15℃〜＋55℃（結露なきこと）
設置場所	屋内天井面（別売アタッチメントBCW-401で壁付可）
配線接続	分離式ベースにM3セルフアップ端子接続
質量 / 外観	約150g / 樹脂（ホワイト）

FAQ

Q：バスネットシステムとは何ですか？ A：TAKEX独自の時分割多重伝送システムです。電源と信号を共通の配線（バスライン）で接続でき、センサー1台ごとの状態をコントローラで個別に把握可能です。

Q：取付高さの制限はありますか？ A：天井取付の場合、最大5.0mまでの高さに対応しています。天井高さに応じて内部のエリアセレクターの設定が必要です。

Q：赤色LEDがずっと点灯しているのですが。 A：異常警報が出力されています。内部回路の故障、焦電素子の破損、または供給電圧がDC7V以下に低下している可能性があります。電圧の測定を行ってください。

Q：アドレス設定「0」で動作しますか？ A：いいえ。アドレス0は使用できません。必ず1〜128の間で、他の端末と重複しない番号を割り当ててください。

Q：ガラス越しに外の人間を検知しますか？ A：パッシブインフラレッド方式はガラスを透過しないため、ガラス越しの検知はできません。

Q：ペットがいる部屋でも使えますか？ A：小動物の熱も検知対象となるため、誤報の原因になります。感度調整やカウント設定で緩和できる場合がありますが、基本的には動物がいない環境を推奨します。

Q：推奨される配線ケーブルの種類は？ A：φ0.9mm以上のAE線（OP線）を推奨します。総配線長は最大4,000m、最長部1,000m以内としてください。

Q：屋外で使用することは可能ですか？ A：本製品は完全屋内専用です。雨水や結露により内部基板が損傷する恐れがあるため、屋外では使用しないでください。

Q：エアコンの風が当たる場所でも大丈夫ですか？ A：急激な温度変化を検知するため、エアコンの吹き出し口の近くや風が直接当たる場所への設置は避けてください。

Q：壁に取り付けることはできますか？ A：別売の壁付用アタッチメント（BCW-401）を使用することで、壁面への設置が可能です。
