マルチビーム位相差検出ディスタンスセンサー [DX-S33C]

マルチビーム位相差検出ディスタンスセンサー [DX-S33C]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中電子工業） ディスタンスセンサー マルチビーム（3光軸） 位相差検出方式

DX-S33C マルチビーム位相差検出ディスタンスセンサー

光の位相差を利用して正確な距離を測定する、高度な測距テクノロジーを搭載したディスタンスセンサーです。対象物の色や表面状態に左右されにくい安定した検知能力を持ち、物流ラインや駐車場ゲート、車両検知などの産業用途に最適です。

  • 型番： DX-S33C
  • 製品名： マルチビーム位相差検出ディスタンスセンサー
  • 検出方式： 位相差検出方式（反射形）
  • 最大検出距離： 3.0m（0.1m〜3mで調整可能）
  • 光軸構成： マルチビーム（3光軸）
  • 出力形式： フォトモス出力（無極性）

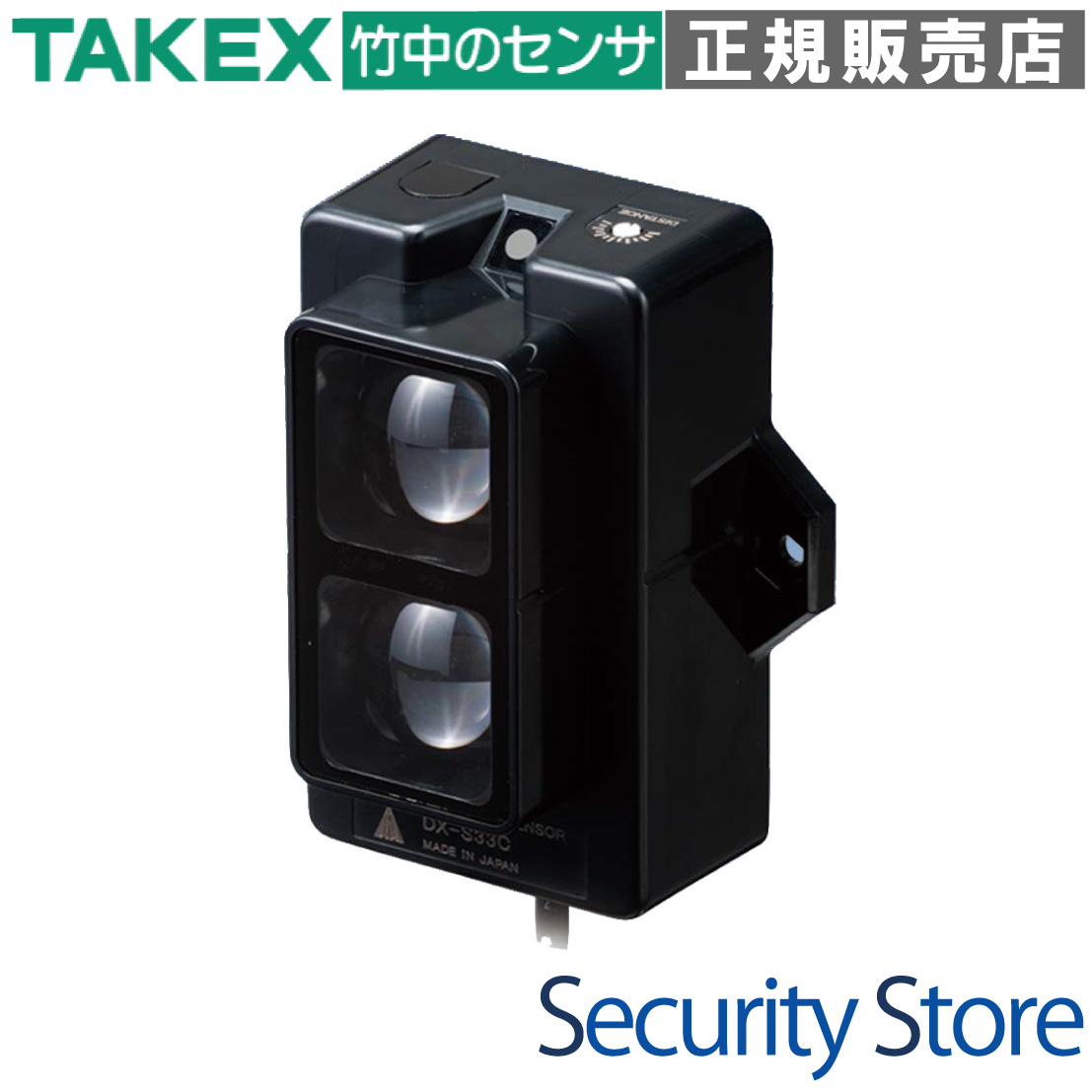

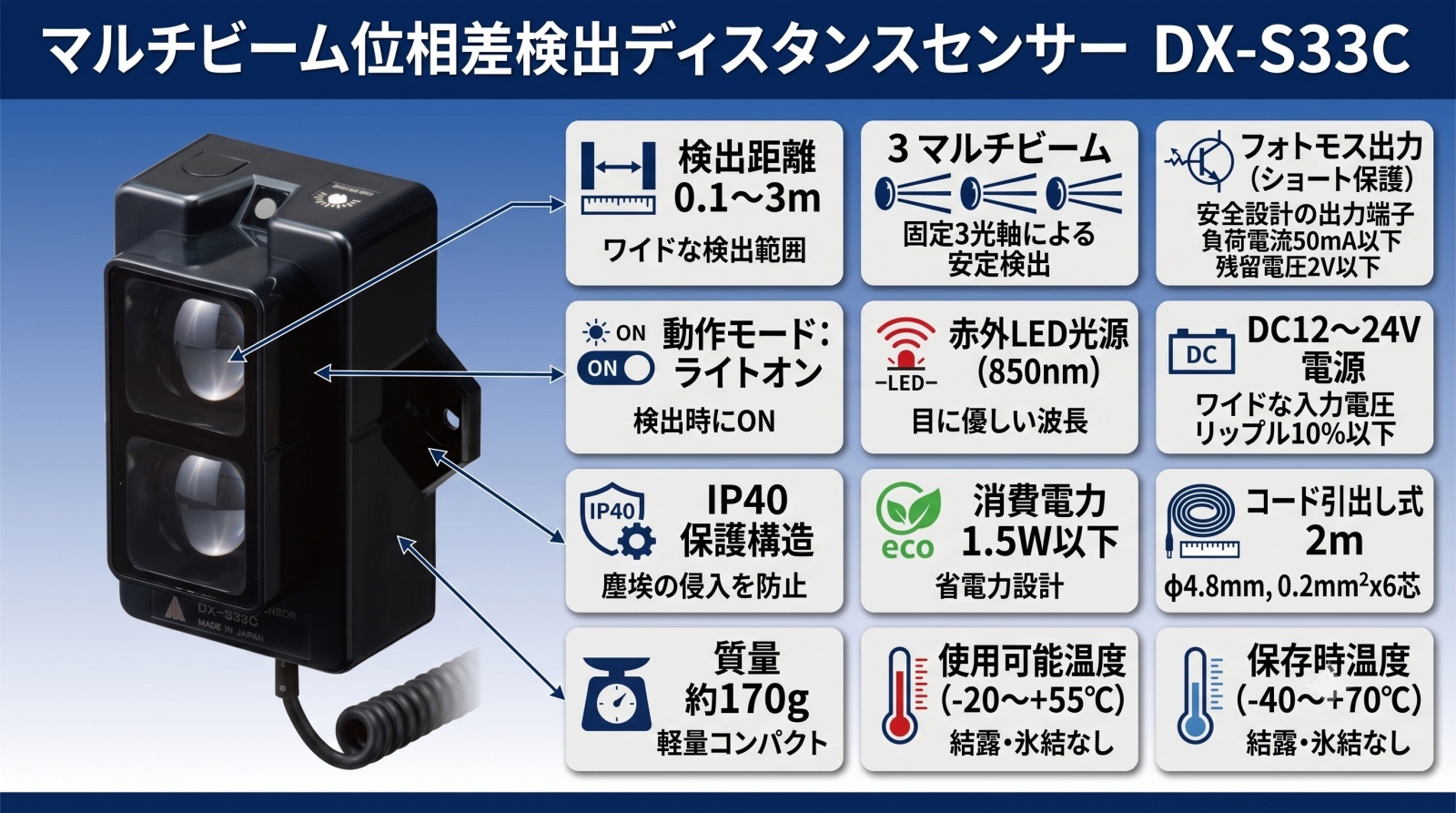

DX-S33C マルチビーム位相差検出ディスタンスセンサー 製品画像

資料ダウンロード

外形寸法図（GIF）

この製品が向いている用途

  • 駐車場の入出庫ゲートでの車両検知
  • 物流コンベア上の荷物・パレット検知
  • フォークリフト等の大型動体の接近検知
  • 通路における歩行者の補助的な検知

導入前に確認したいポイント

  • プレス機等の「人体保護用」には使用不可
  • 背景から手前0.75m以上の空間確保が必要
  • 筐体全体は非防水（IP40）のため屋外は要収納
  • 負荷電流は最大50mA（大型リレー直結不可）

特長

1. 位相差検出方式による高精度な測距

投光された変調光が反射して戻るまでの時間差を位相差として演算する方式を採用しています。一般的な反射型センサーが苦手とする「黒色の物体」や「光沢のある表面」に対しても、色の影響を極めて受けにくく、設定距離内で安定した検知を実現します。

2. マルチビーム（3光軸）による確実な捕捉

単一のスポットではなく、独立した3つの光軸を水平方向に放射します。このうちいずれか1つの光軸が対象物を捉えれば検知出力を行う「OR論理」を採用しているため、対象物の位置ブレや形状のばらつき、細い部材の検知漏れを防ぎます。

3. 最大4台の相互干渉防止機能を搭載

複数のセンサーを隣接して設置する場合、相互の赤外線パルスが干渉し合うリスクがありますが、本機はマスター/スレーブの同期通信機能を完備。最大4台まで連結して発光タイミングを同期させることで、誤動作のない近接設置が可能です。

4. 無極性フォトモス出力の採用

制御出力にはフォトモス（PhotoMOS）リレーを採用しています。出力端子（白・黒）に極性がないため、接続先のPLCがプラスコモン・マイナスコモンのどちらであっても柔軟に設計・施工が可能です。

5. インテリジェントな動作表示灯（マルチカラーLED）

本体上部のLEDは、検出状態だけでなく接続モード（マスター/スレーブ）も判別可能です。マスター時は青色、スレーブ時は緑色に点灯し、検出時は橙色に変化するため、現場での設置確認やメンテナンス時の診断が容易です。

6. 直感的な距離調整ボリウム

本体背面の回転式ボリウムにより、1.0mから3.0mまでシームレスに検出距離を調整できます。現場の環境に合わせ、実物のターゲットを用いた微調整が直感的に行えるアナログインターフェースです。

7. 優れた応答性能

ON時0.1秒以下、OFF時0.3秒以下という高速な応答性能を備えています。スピード感のある生産ラインや、リアルタイム性が求められるゲート制御システムにおいてストレスのない動作を提供します。

8. 産業用途を支える堅牢な保護回路

電源逆接続保護および出力短絡保護回路を内蔵しています。万が一の配線ミスによるセンサーの破損リスクを低減し、過酷な現場環境下でも安心して運用できる信頼性を確保しています。

選定時に評価したい強み

  • 安定性： 位相差方式により、ワークの色・材質に依存しない安定した検知が可能。
  • 検知範囲： 3光軸マルチビームにより、スポット型より広い範囲を確実にカバー。
  • 施工性： 無極性出力と同期通信機能により、複数台の並列設置がスムーズ。
  • 診断性： マルチカラーLEDによる視覚的な状態表示で、トラブル切り分けが迅速。

施工・設置ガイド

本機の性能を最大限に引き出すため、以下の設置条件を必ず遵守してください。

確認項目 この製品での考え方
背景との距離（重要） 検出エリアの奥に壁がある場合、背景から手前0.75m以上の空間を確保してください。
防水対策 IP40構造（レンズ面のみ防雨）です。雨や雪のかかる場所では必ず専用ハウジングに入れてください。
清掃方法 シンナー・アルコール等の溶剤は厳禁です。柔らかい乾いた布で汚れを拭き取ってください。
電源投入時の挙動 電源投入後、約0.3秒のウォームアップタイムがあります。この間の信号はPLC等で無視してください。

配線仕様（6芯ケーブル）

線色 機能 備考
茶 電源 (＋) DC12〜24V ±10%
青 電源 (０V) DC0Vライン
白 / 黒 制御出力 フォトモス出力（無極性）、最大50mA
桃 M/S出力 スレーブ機への同期信号出力（単体時はオープン）
紫 M/S入力 マスター機からの同期信号入力（単体時はオープン）

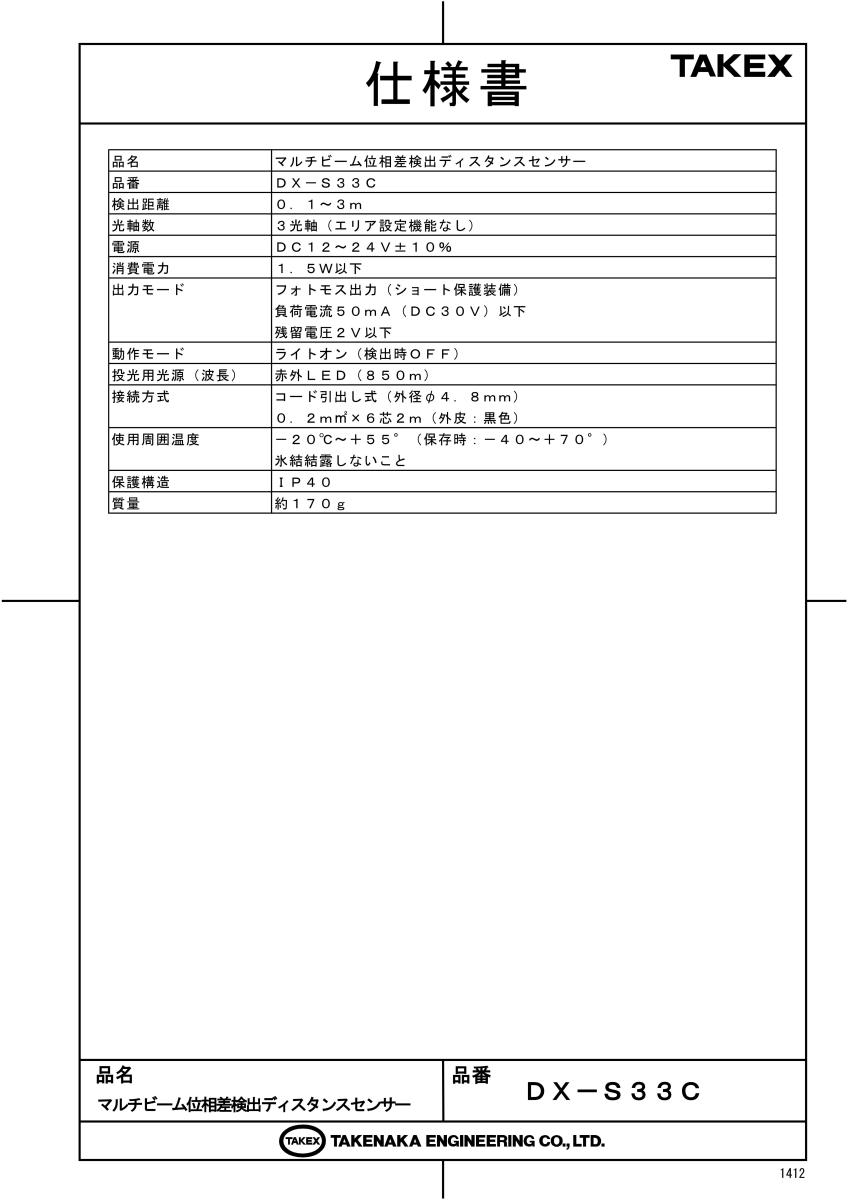

製品仕様

項目 内容
品名 / 品番 マルチビーム位相差検出ディスタンスセンサー / DX-S33C
検出方式 位相差検出方式（反射形）
検出距離 0.1m 〜 3m（距離調整ボリウムにて設定）
光軸数 3光軸（エリア設定機能なし）
投光用光源 赤外LED（波長：850nm）
標準検出物体 300 × 900 mm 白紙
電源電圧 DC12〜24V ±10%（リップル10%以下）
消費電力 1.5W 以下
制御出力 フォトモス出力（無極性）、負荷電流：DC30V 50mA以下、残留電圧：2V以下
動作モード ライトオン（検出時に出力ON）
応答時間 ON時：0.1秒以下 / OFF時：0.3秒以下
相互干渉防止 装備（マスター/スレーブ接続により最大4台まで同期可能）
使用可能周囲温度 -20 〜 +55℃（氷結・結露なきこと）
使用周囲照度 20,000 lx 以下
保護構造 IP40
材質 ケース：耐熱ABS、前面カバー：ポリカーボネイト
接続方式 コード引出し式 0.2mm2×6芯 2m
質量 約 170g

FAQ

Q：位相差検出方式のメリットは何ですか？ A：光の強弱ではなく時間差（位相差）で距離を測るため、対象物の色が黒くても白くても検知距離の変化が少なく、安定して検知できる点が最大のメリットです。
Q：黒色の車や服を着た人も検知できますか？ A：はい、反射率の影響を受けにくい方式のため、黒色の対象物でも高い精度で検知可能です。
Q：屋外で使用することは可能ですか？ A：本機の保護構造はIP40（レンズ面のみ防雨相当）です。筐体全体は防水ではないため、雨のかかる屋外で使用する場合は、必ず専用の防雨ケースやハウジングに入れてください。
Q：安全装置（プレス機のガード等）として使えますか？ A：いいえ、本機は人体保護用の安全装置としては設計されていません。生命に関わる安全制御には、専用の安全規格を満たしたライトカーテン等をご使用ください。
Q：LEDが緑色に点灯しているのは故障ですか？ A：故障ではありません。「スレーブ（従属機）モード」で正常に待機している状態を示します。単独使用時に緑点灯する場合は、紫線の誤配線やノイズ混入の可能性があります。
Q：最大何台まで並べて設置できますか？ A：相互干渉防止機能（同期配線）を使用することで、最大4台まで干渉せずに近接設置が可能です。
Q：背景の壁を誤検知してしまいます。対策は？ A：背景（壁や床）から手前0.75m以上の距離を空けて検知エリアを設定してください。また、距離調整ボリウムを絞ることで背景をエリア外に外してください。
Q：出力に極性はありますか？ A：フォトモス出力（無極性）を採用しているため、白・黒のどちらをプラス/マイナスにしても動作します。PLCのコモン設定を選ばず接続できます。
Q：レンズの汚れをアルコールで拭いても良いですか？ A：アルコールやシンナー等の有機溶剤は、前面のポリカーボネートカバーを白濁・劣化させる原因となります。必ず乾いた柔らかい布で清掃してください。
Q：設定距離の精度はどれくらいですか？ A：本体のボリウム目盛りはあくまで目安です。温度環境や取り付け状態により変動するため、必ず実際の現場で対象物を動かして動作を確認してください。
