位相差ディスタンスセンサー [DX-7AH]

位相差ディスタンスセンサー [DX-7AH]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ディスタンスセンサー 位相差検知方式 長距離検出 アナログ出力対応

位相差ディスタンスセンサー DX-7AH

光の飛行時間から距離を算出する「位相差検知方式」を採用し、対象物の色や表面状態に左右されない圧倒的な安定検出を実現した長距離ディスタンスセンサーです。最大7.5mの広範囲をカバーし、アナログ出力とデジタル出力を兼ね備えたハイブリッド仕様により、計測から制御まで幅広いFA現場のニーズに応えます。

  • 型番： DX-7AH
  • 検出方式： 位相差検知方式（Time of Flight応用）
  • 検出距離： 0.5m 〜 7.0m（最大 7.5m）
  • 出力仕様： アナログ出力（4-20mA）＋ NPNオープンコレクタ
  • 保護構造： IP65相当（耐水・防塵設計）
  • 電源電圧： DC12-24V

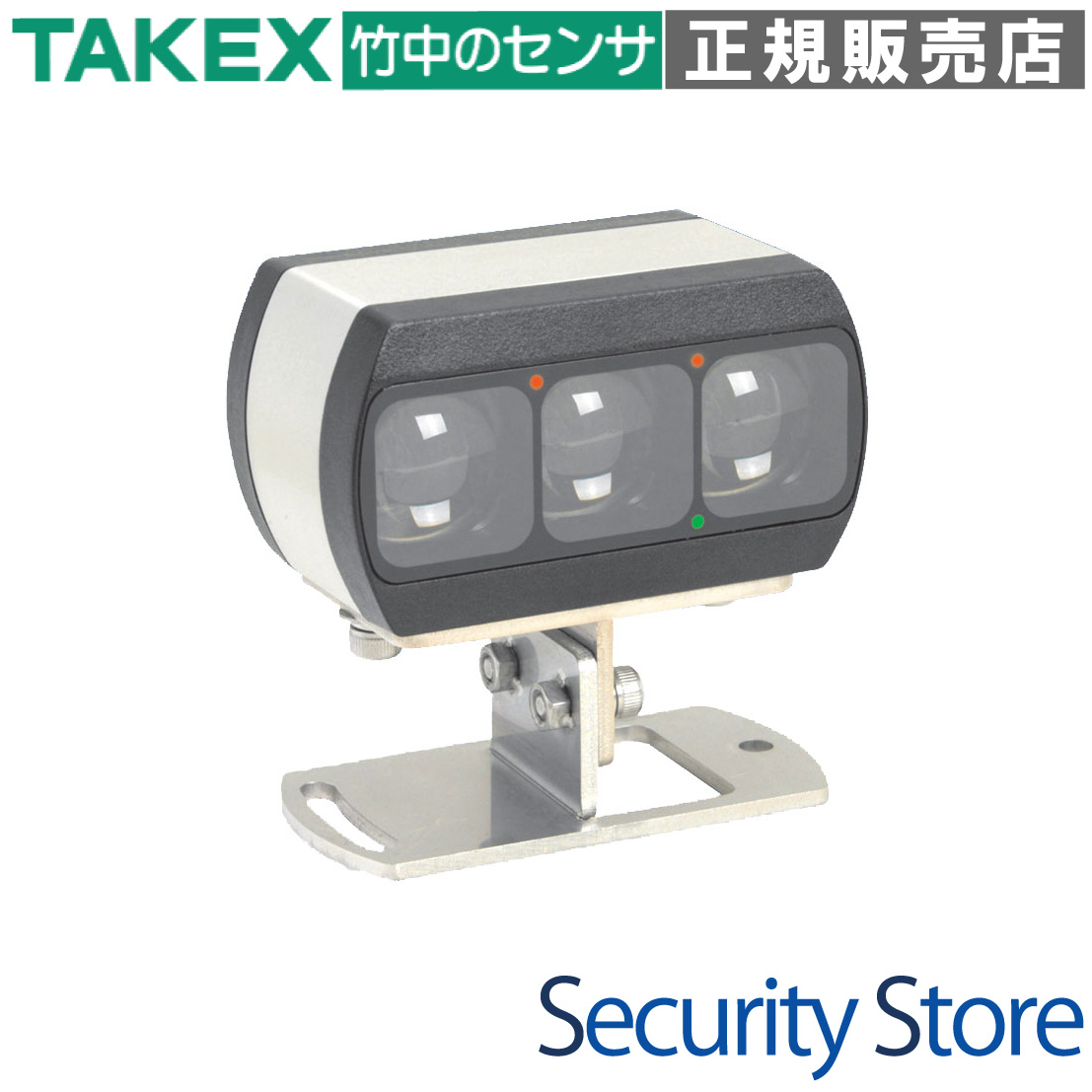

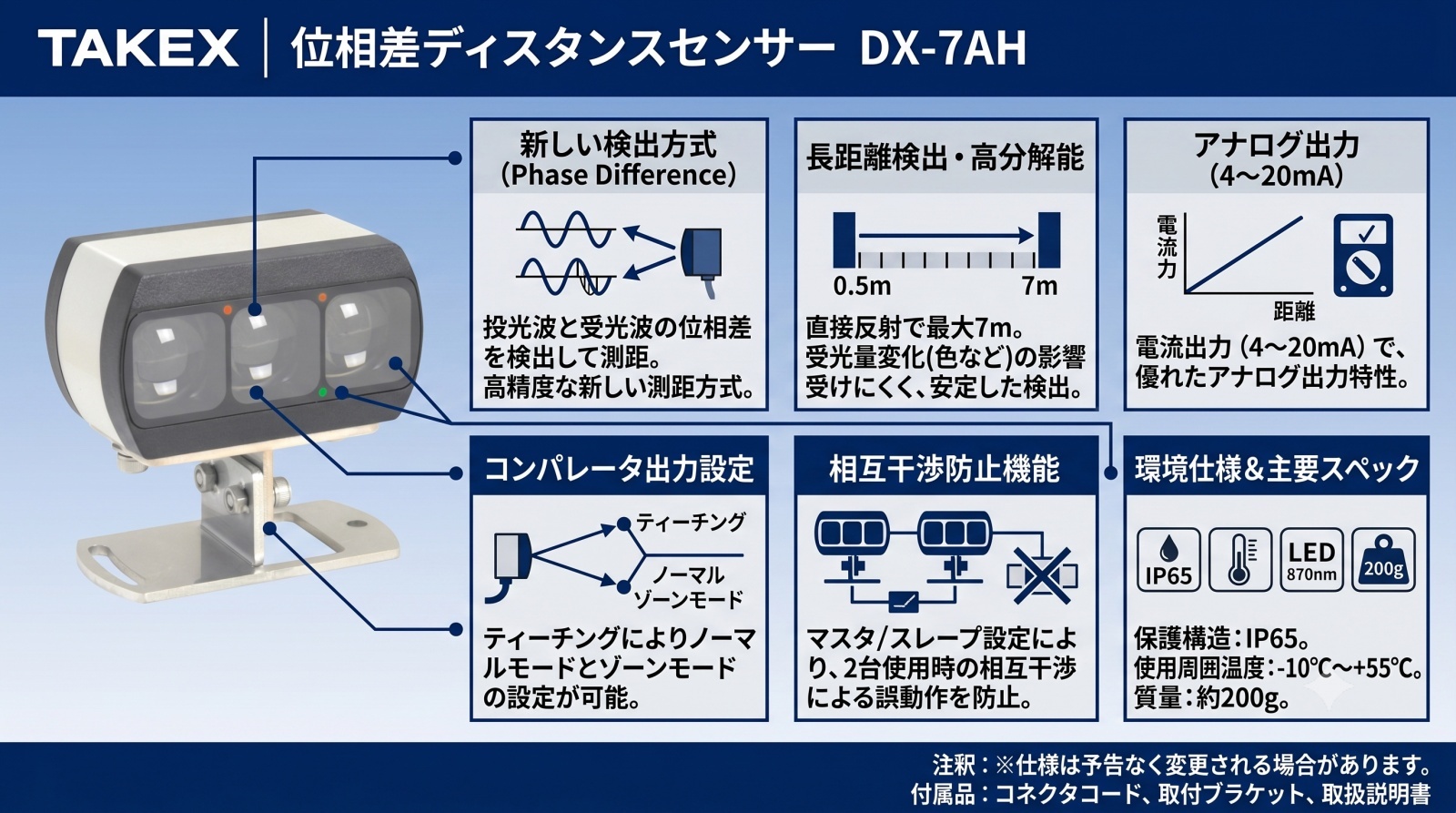

DX-7AH 位相差ディスタンスセンサー 外観画像

資料ダウンロード

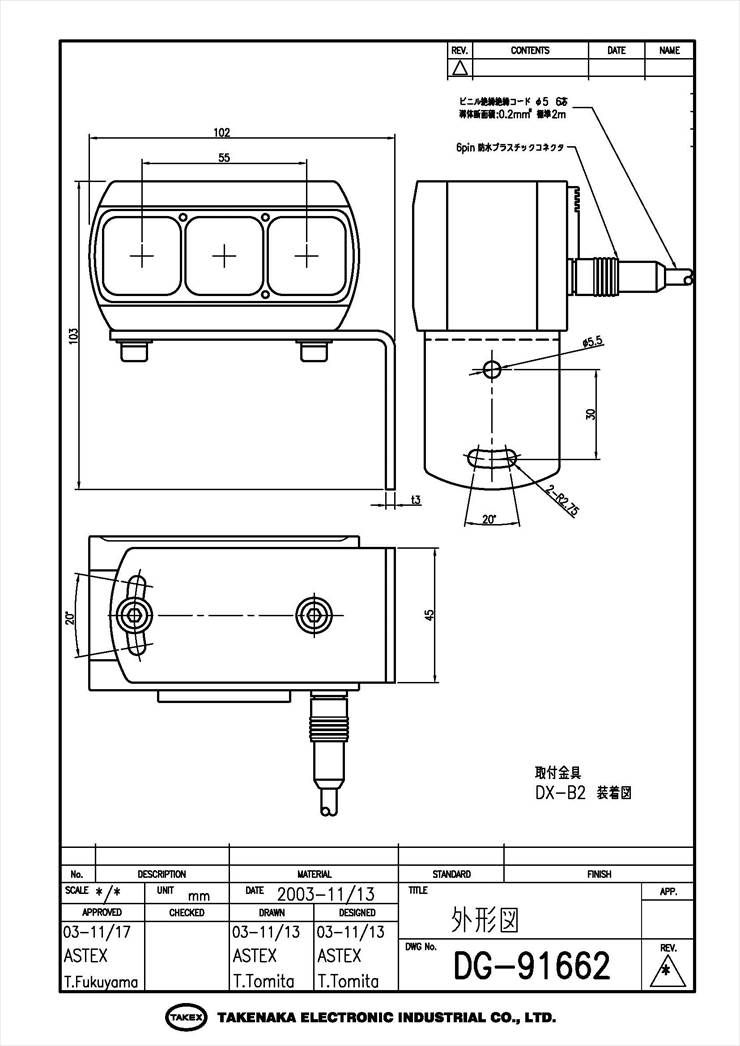

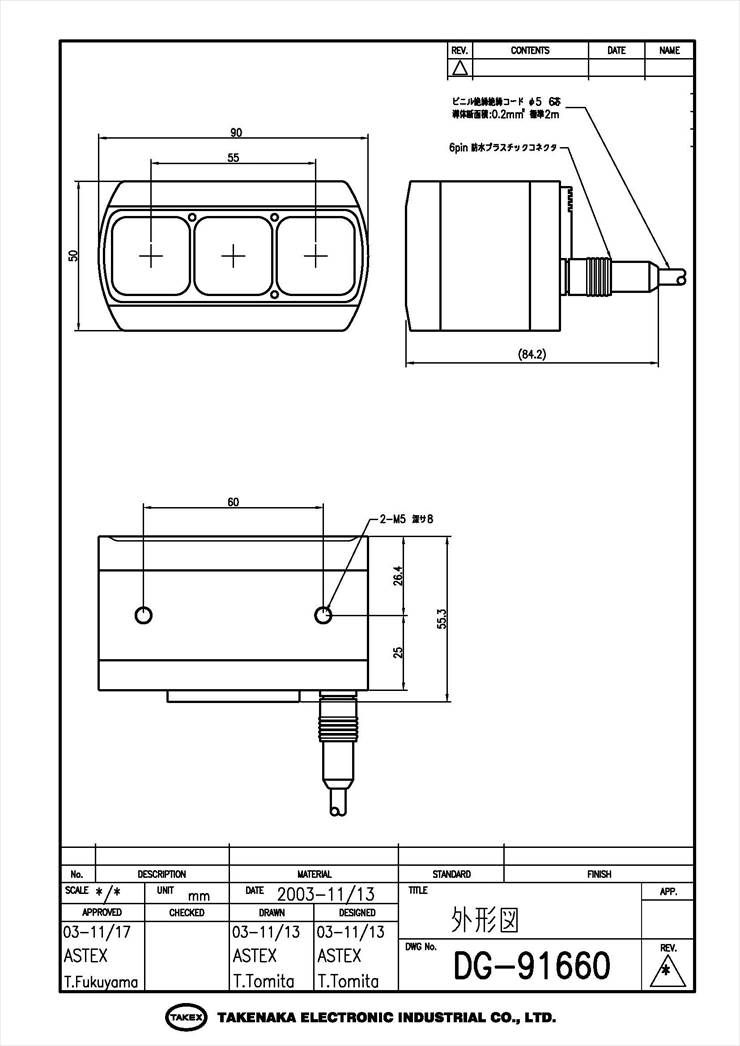

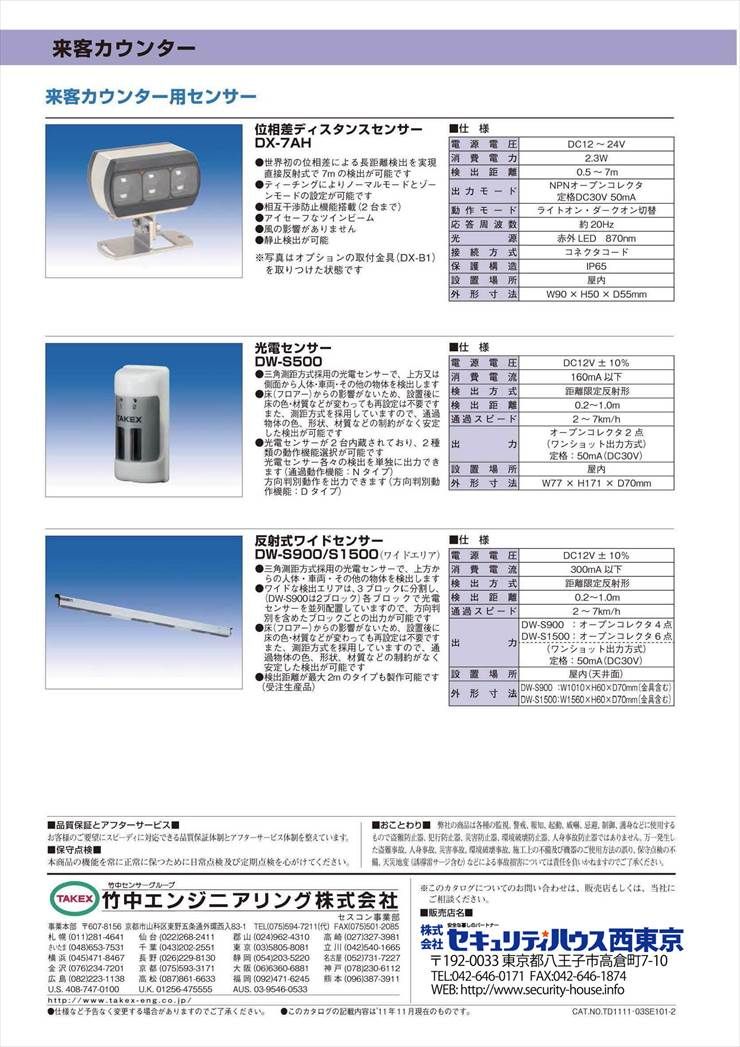

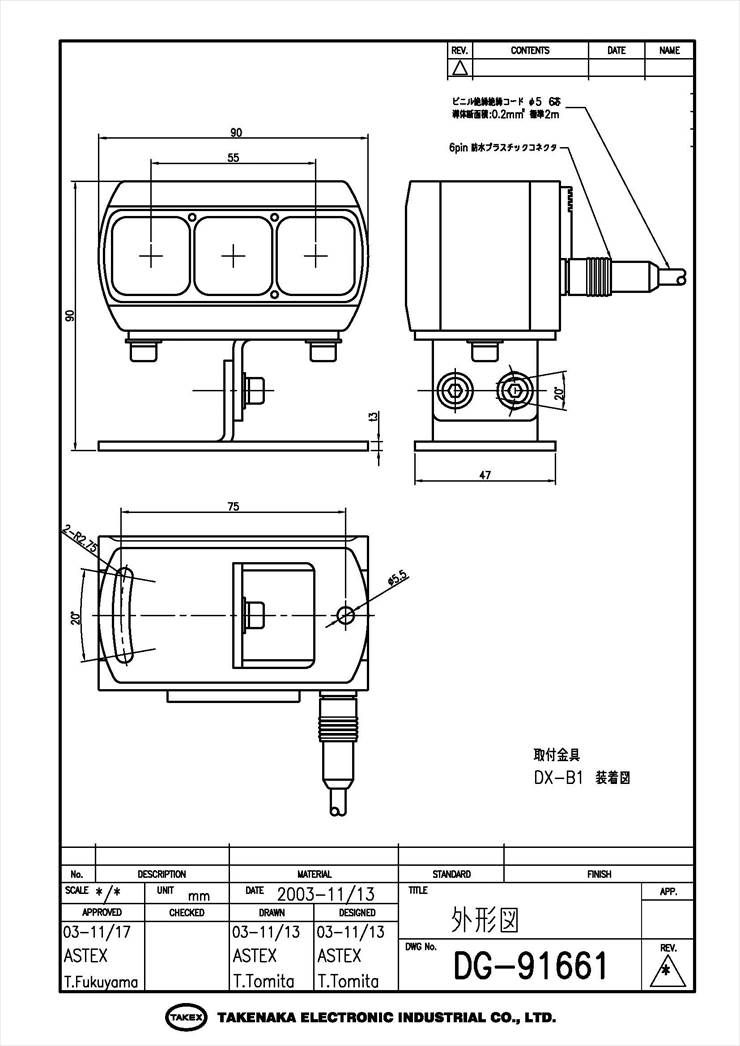

製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • コンベア上の大型ワーク通過検知
  • ホッパーやタンク内のレベル・残量監視
  • AGV（無人搬送車）の停止・減速制御
  • ロール状物体の巻径・変位計測
  • 背景物体の影響を受けやすい過酷な環境

導入前に確認したいポイント

  • 最小検出距離は0.5mからとなります
  • 受光面への直射日光（5,000lx以上）は避けてください
  • 同期線の処理（単独使用時は0Vへ接続必須）
  • 外部設定線の処理（不使用時は+Vへ接続必須）

特長

革新的な位相差検知方式を採用

投光波と受光波の位相差から距離を算出する「Time of Flight」技術を応用。従来の反射光量に依存するセンサーとは異なり、ワークの反射率や色の変化、背景物体の影響を極めて受けにくいため、黒色の物体や光沢のある金属面でも安定した計測が可能です。

最大7.5mの圧倒的な長距離検出

直接反射方式でありながら、0.5mから最大7.5mまでの広範囲な検出エリアを確保。大規模な製造ラインや物流倉庫における大型物体の検知、高所からのレベル監視など、従来のセンサーでは対応困難だった長距離ニーズをカバーします。

アナログ・デジタルのハイブリッド出力

距離情報を連続的に出力する「アナログ出力（4-20mA）」と、設定したしきい値で動作する「コンパレータ出力（NPN）」の2系統を標準装備。PLCでの変位監視と、直接的な機器制御を1台で同時に行うことができます。

多様な現場ニーズに応えるティーチング機能

一点ノーマル、二点ノーマル、および背景を利用したゾーンティーチングの3パターンを搭載。用途に合わせて最適な設定を背面のボタン操作だけで容易に行うことができ、現場での立ち上げ時間を大幅に短縮します。

相互干渉防止機能による近接設置

2台のセンサーを近接して設置する場合に有効な「マスター/スレーブ設定」機能を搭載。同期信号線を結線することで発光タイミングを同期させ、互いの干渉による誤動作を防止します。

優れた耐環境性と堅牢なボディ

保護構造IP65相当の防水・防塵性能を備えたアルミダイカストボディを採用。水滴や粉塵が舞う過酷なFA現場でも長期間安定して稼働する高い信頼性を誇ります。

現場での状況把握を助けるインジケーター

背面にはRUN表示灯、MODE/ERR表示灯、NORMAL/ZONE出力灯の4つのLEDを配置。動作状態やティーチングエラー、出力のON/OFFが一目で確認できるため、メンテナンス性が格段に向上しています。

高分解能と優れた直線性

長距離検出しながらも±5% F.S.以下の優れたアナログ分解能を実現。高精度な測距アルゴリズムにより、安定したリニアリティを保ちながら距離情報をシステムへフィードバックします。

選定時に評価したい強み

  • 色・反射率不問： ワークが黒色でも反射率が低くても、距離だけで正確に判断。
  • マルチ出力： 電流出力による連続計測と、接点出力による判定を両立。
  • 施工性： ティーチング方式により、ボリューム調整不要で確実なしきい値設定。
  • 安定性： 相互干渉防止とIP65構造により、過酷な産業環境での運用が可能。

LED表示と動作状態

表示灯 色 状態と意味
RUN 表示灯 緑 点灯：通常動作中 / 消灯：スレーブモード設定時 / 点滅：ティーチング待機
NORMAL 出力 橙 点灯：ノーマルモードでの制御出力ON状態
ZONE 出力 橙 点灯：ゾーンモードでの制御出力ON状態
MODE / ERR 赤 消灯：ライトオン / 点灯：ダークオン / 激しい点滅：ティーチングエラー

製品仕様

項目 内容
型番 DX-7AH
検出距離 0.5 〜 7m（有効設定範囲）※最大 7.5m まで計測可能
標準検出物体 700 × 700 mm 白画紙
電源電圧 DC12V 〜 24V ±10%（リップル10%以下）
消費電力 2.3W 以下
アナログ出力 4 〜 20mA（許容負荷抵抗 250Ω以下）
アナログ分解能 ±5% F.S. 以下
制御出力（出力2） NPNオープンコレクタ（定格DC30V 50mA以下 / 残留電圧2V以下）
動作モード ライトオン / ダークオン 切替式
応答周波数 約 20Hz
光源 赤外LED（発光波長 870nm）
保護構造 IP65 相当
使用周囲温度 -10℃ 〜 +55℃（氷結なきこと）
使用周囲湿度 35 〜 85%RH（結露なきこと）
接続方式 コネクタコード（2m付属：0.2mm2×6芯）
材質 本体：アルミダイカスト / パネル：ABS / レンズ：ポリカーボネート
質量 約 200g（本体のみ）

FAQ

Q：黒色のワークでも検出できますか？ A：はい、可能です。本製品は反射光量ではなく位相差（光の往復時間）を計測するため、黒色や低反射率の物体でも、距離範囲内であれば極めて安定して検出できます。
Q：アナログ出力が30mA程度出力されることがありますが故障ですか？ A：故障ではありません。検出範囲内に対象物が存在しない、または反射が極端に弱く受光できない場合に、上限飽和として約30mAを出力する仕様です。PLC側で「エラー/対象物なし」として処理してください。
Q：2台を並べて使いたいのですが干渉しませんか？ A：相互干渉防止機能をご使用ください。同期線（桃色）同士を接続し、一方をスレーブモードに設定することで、2台間の干渉を防ぐことができます。
Q：最小検出距離はどのくらいですか？ A：0.5m（50cm）からとなります。0.5m未満の近距離にある物体は正しく計測できない、あるいはティーチングエラーとなる可能性があります。
Q：屋外で使用できますか？ A：IP65相当の防水・防塵性能がありますが、直射日光（5,000lx以上）やレンズ面への水滴・泥の付着は誤動作の原因となります。屋外設置時は必ず庇（ひさし）付きのカバーを設置してください。
Q：単独で使用する場合、同期線（桃色）はどう処理すればいいですか？ A：ノイズによる不安定な動作を防ぐため、必ず 0V（青色線）に短絡して接続してください。
Q：設定が勝手に変わってしまうことはありませんか？ A：外部ティーチング線（紫色）がオープンになっているとノイズを拾う可能性があります。使用しない場合は必ず +V（茶色線）に接続して固定してください。
Q：アナログ出力を電圧（1-5V）として取り出せますか？ A：可能です。付属の250Ω抵抗をアナログ出力（黒）とGND（青）の間に並列接続することで、1-5Vの電圧として出力変換できます。
Q：ティーチングボタンを押しても赤色LEDが点滅して設定できません。 A：ティーチングエラーです。物体が遠すぎる、近すぎる（0.5m未満）、または反射が極端に弱い可能性があります。レンズを清掃し、物体の位置を確認して再度お試しください。
Q：背景（壁など）がある環境でワークを検出できますか？ A：はい。「一点ゾーンティーチング」機能を使用し、背景のみで設定を行うことで、背景より手前に現れたワークのみを確実に検出する設定が可能です。
