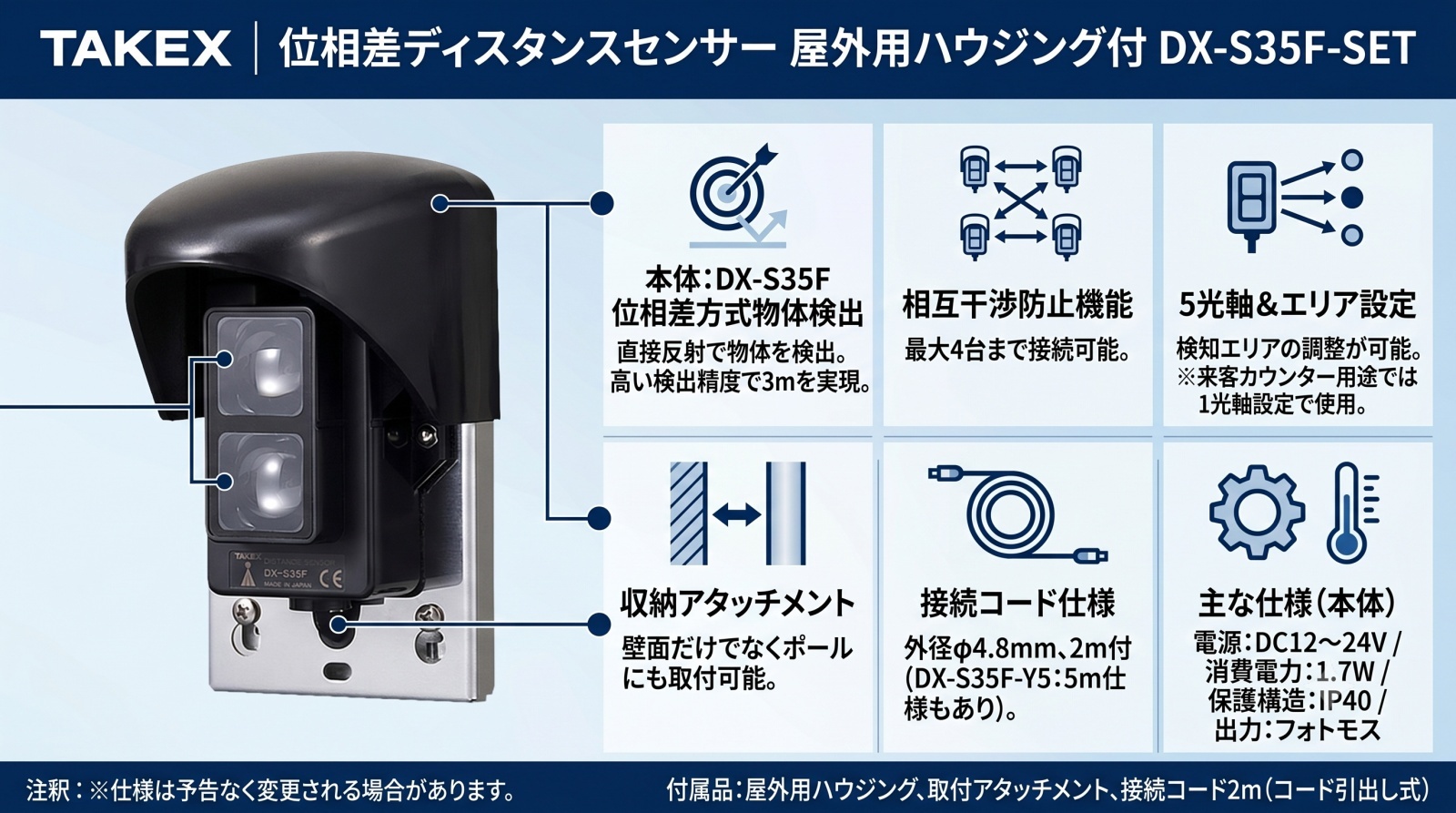

TAKEX（竹中電子工業） ディスタンスセンサー 5光軸マルチビーム 屋外対応 位相差検出方式

DX-S35F-SET 位相差ディスタンスセンサー 屋外用ハウジング付 〈5光軸・接続コード2m)

5光軸のマルチビームと「位相差検出方式」を採用した、距離設定型反射センサーのフラッグシップモデルです。対象物の色や材質の影響を極限まで抑え、設定距離内での確実な検知を実現。屋外用ハウジングがセットになっており、駐車場のゲート車両検知や広域の動体監視に最適です。

  • 型番： DX-S35F-SET
  • 検出方式： 位相差検出方式（反射型）
  • 検出距離： 0.1m 〜 3.0m（アナログボリウム調整）
  • 主な用途： 車両検知、大型動体検知、来客カウント、通路監視
  • 設置環境： 屋外・屋内（専用ハウジング付属）
  • 出力仕様： フォトモス出力（無極性、DC30V 50mA以下）

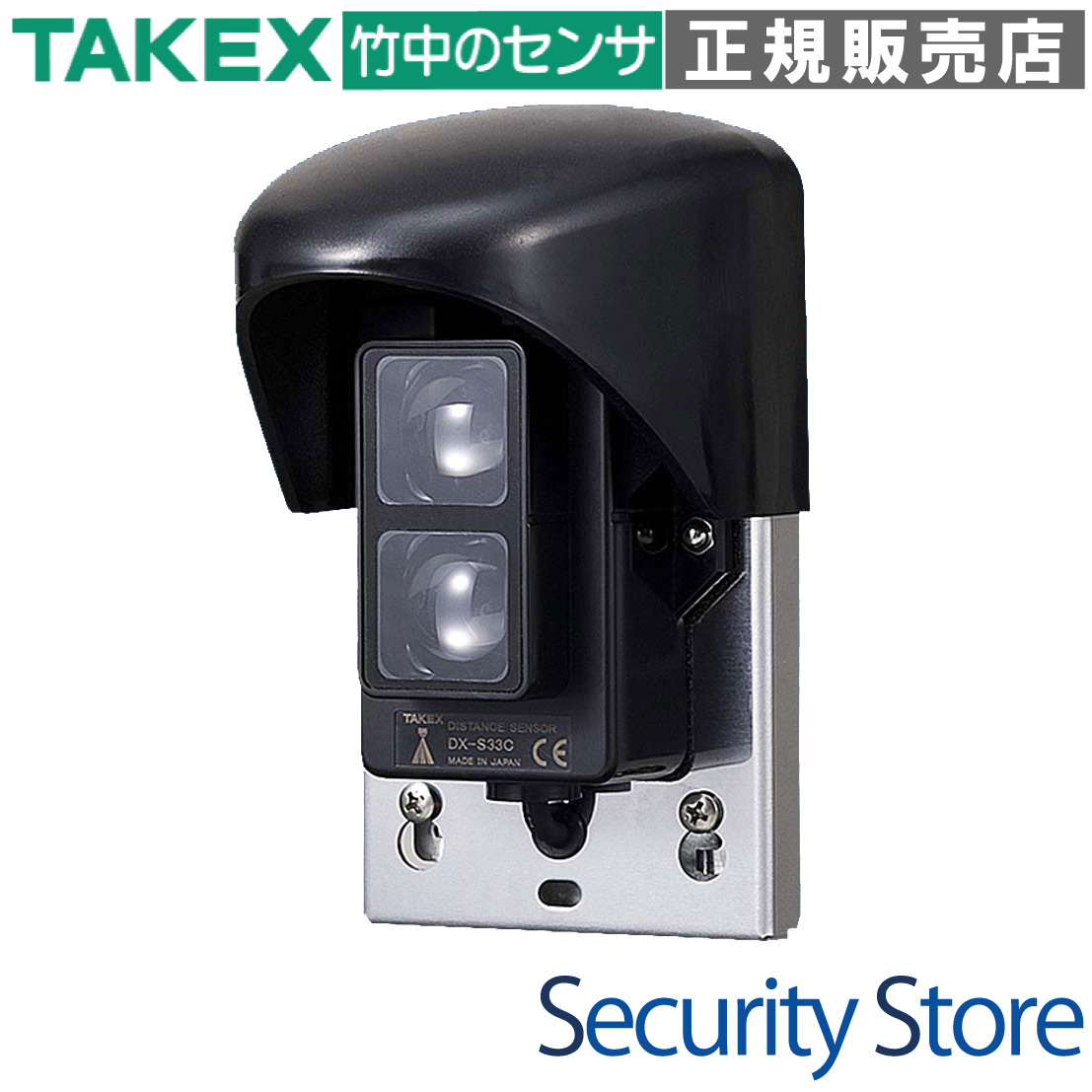

DX-S35F-SET 位相差ディスタンスセンサー

資料ダウンロード

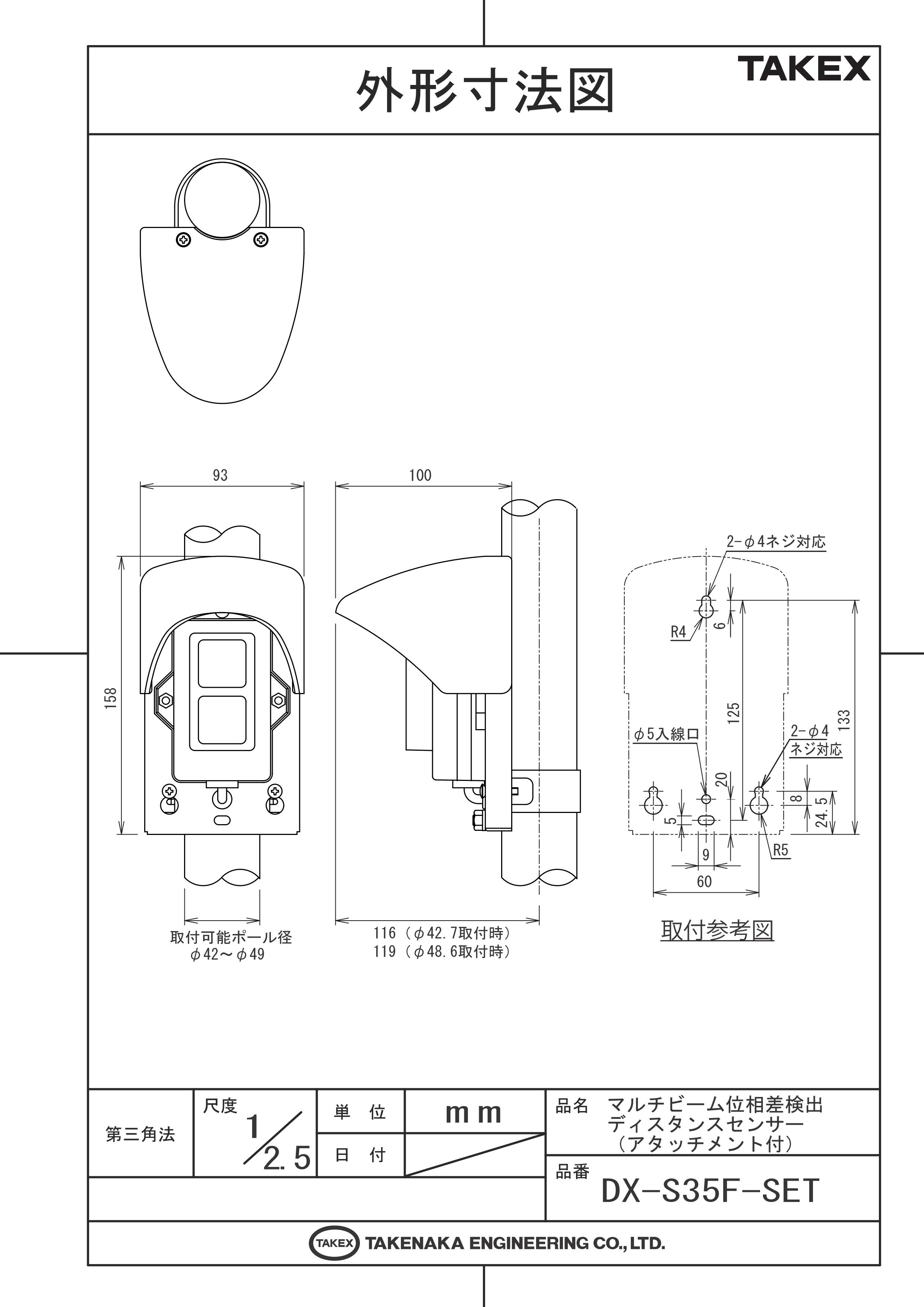

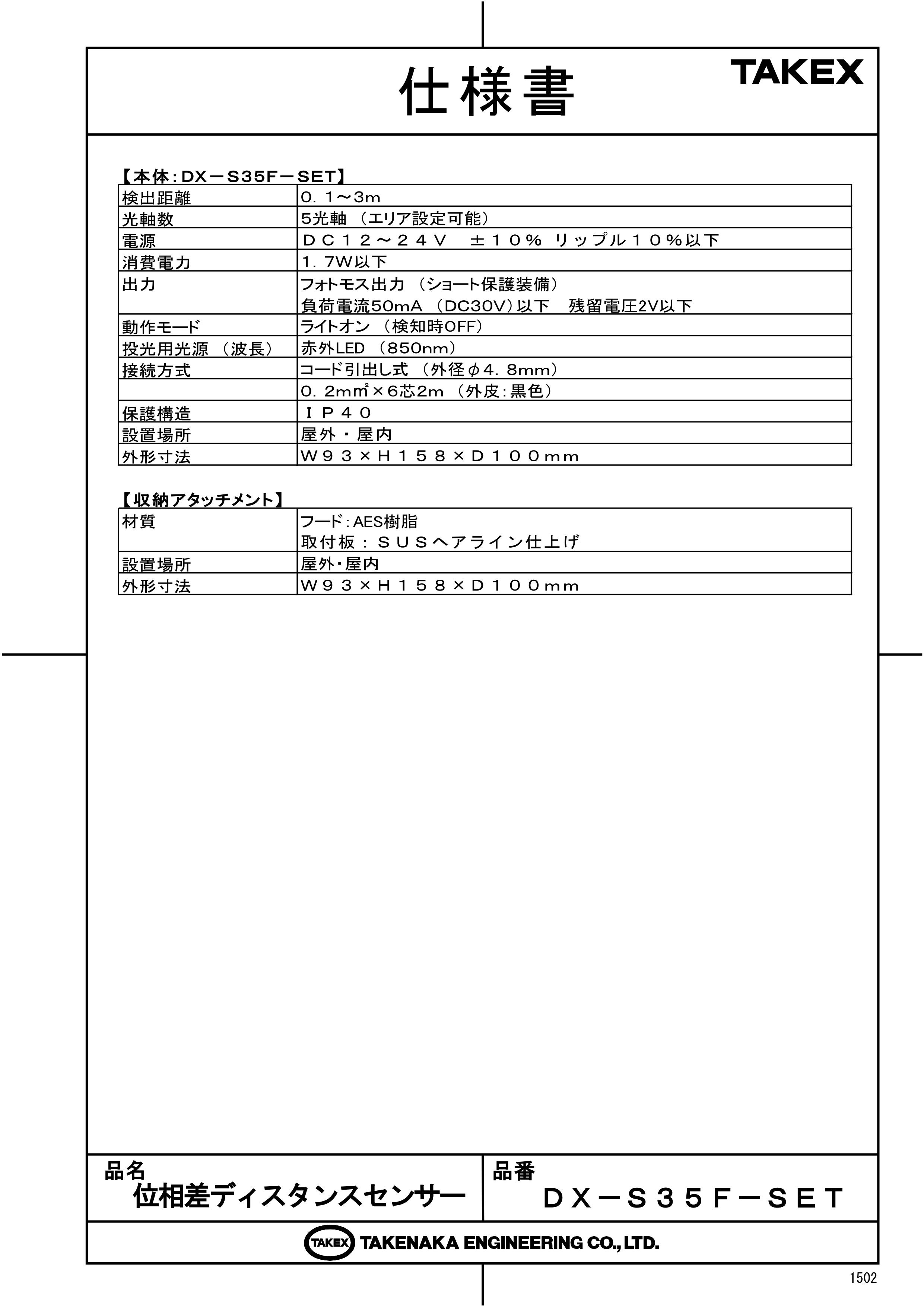

製品写真（GIF） 仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 駐車場ゲートの車両検知
  • フォークリフトやトラックの通行監視
  • 広域通路での歩行者カウント
  • 金網越しや網目状の物体の検出
  • 屋外の厳しい環境下での動体検知

導入前に確認したいポイント

  • 背景物から0.75m以上の余裕があるか
  • 負荷電流が50mA以下に収まっているか
  • ハウジング前面とレンズを密着できるか
  • 太陽光がレンズに直射しない設置場所か
【重要】人体保護目的での使用禁止： 本製品はプレス機やロボット周辺などの「人体保護用セーフティ機器」として設計されたものではありません。安全規格が求められる用途には、専用のセーフティライトカーテン等をご使用ください。

特長

1. 色や材質に左右されない「位相差検出方式」

対象物からの反射光の強弱ではなく、光が戻ってくるまでの「位相差」を演算して距離を測定します。これにより、漆黒の物体や光沢のある塗装面など、従来の反射型センサーが苦手としていた対象物でも、設定距離内であれば絶対的に検知することが可能です。

2. すり抜けを許さない「5光軸マルチビーム」設計

単一のスポット光ではなく、5本の光軸を扇状に放射するマルチビーム方式を採用。5軸のうち1軸でも対象物を捉えれば検知するため、位置ブレの激しい動体や、金網のような隙間のある物体でも確実な面警戒が可能です。

3. 現場で重宝する「エリア設定（マスキング）」機能

本体背面の10段階ロータリースイッチにより、5光軸の中から特定の光軸を無効化（マスキング）できます。検出エリア内に固定の障害物（看板やポール等）がある場合でも、その部分を避けて検知エリアをカスタマイズできるため、現場ごとの柔軟なチューニングが可能です。

4. 最大4台までの「相互干渉防止機能」

マスター/スレーブの同期接続プロトコルを搭載。複数のセンサーを近接して設置する場合でも、発光タイミングを自動でずらすことで、お互いの赤外線による誤動作（チャタリング）を完璧に防ぎます。

5. 柔軟なシステム構築を可能にする「無極性フォトモス出力」

出力接点にはフォトモスリレーを採用。白線・黒線間に極性がないため、PLC（シーケンサ）の入力仕様がプラスコモンでもマイナスコモンでも、極性を気にせず結線できます。有接点リレーのような寿命の心配もありません。

6. 動作状態を一目で把握できるマルチカラーLED

マスター機時は「青色/橙色」、スレーブ機時は「緑色/橙色」と、LEDの点灯色が自動的に切り替わります。単独設置時に緑色に点灯していればノイズ混入を疑うなど、現場での初期診断やメンテナンス性が飛躍的に向上しています。

7. 屋外設置を前提とした専用ハウジングセット

センサー本体（IP40）を雨・風・埃から保護する専用の屋外用ハウジングが標準付属。壁面設置だけでなくポール取付にも対応しており、過酷な屋外環境下でも長期間安定した運用を支えます。

選定時に評価したい強み

  • 高精度： 背景物との距離を正確に演算し、誤報を極限まで低減。
  • 広域性： 最大3.0mの検出距離と5光軸によるワイドな警戒幅。
  • 施工性： マスキング機能により、物理的な遮蔽物があっても回避設定が可能。
  • 信頼性： フォトモス出力による長寿命・高信頼な制御信号。

設置・技術ガイド

検出エリアの空間的な広がり（目安）

検出距離 (L) 検出エリアの幅 (D) 主な活用シーン
1.0 m 約 0.25 m コンベアパレット検知
2.0 m 約 0.55 m 駐車場ゲート車両検知
3.0 m (最大) 約 0.80 m 広域通路の動体監視

LEDステータス診断表

モード 状態 LED色 診断内容
マスター機 待機中 青色 正常（単独設置またはマスター）
スレーブ機 待機中 緑色 正常（同期信号を正常受信）
共通 検出時 橙色 対象物を検知し、出力ON

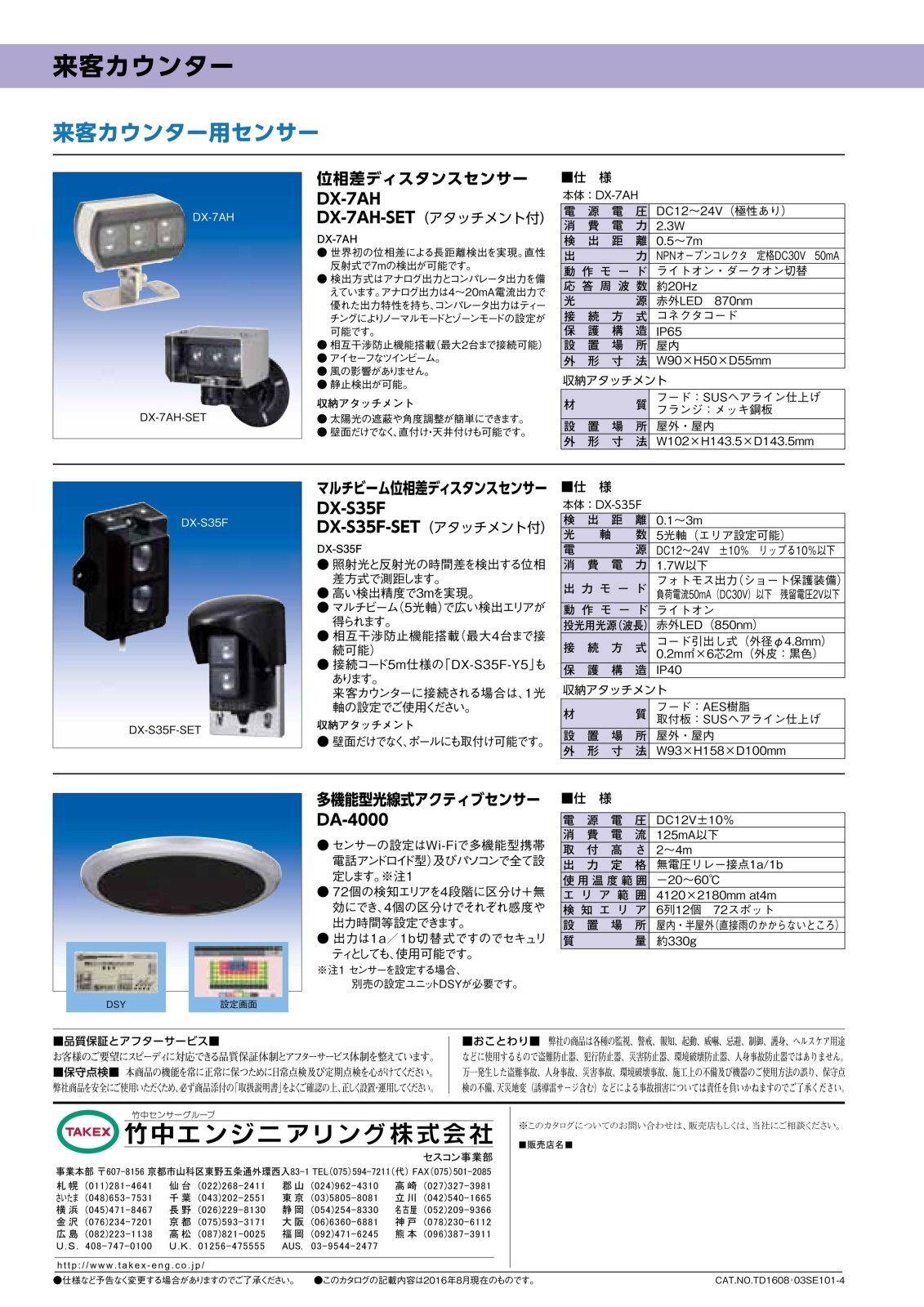

製品仕様

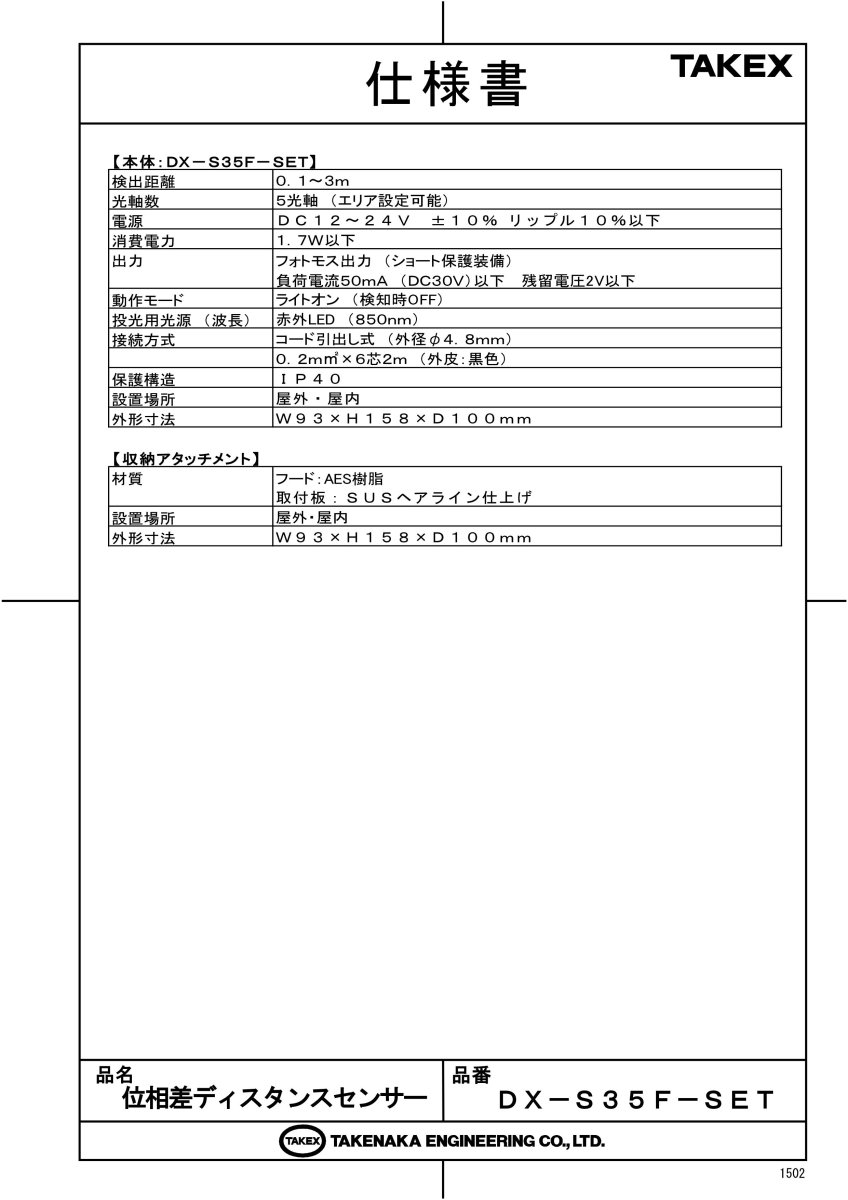

項目 内容
型番 DX-S35F-SET
検出距離 0.1〜3m（ボリウム調整）
光軸数 5光軸 (エリア設定・マスキング可能)
電源電圧 DC12〜24V ±10% (リップル10%以下)
消費電力 1.7W 以下
出力モード フォトモス出力 (ショート保護装備)
負荷電流 / 電圧 50mA 以下 (DC30V) / 残留電圧2V以下
動作モード ライトオン (検知時OFF) ※内部論理に準ずる
投光用光源 (波長) 赤外LED (850nm)
接続方式 コード引出し式 (外径φ4.8mm、0.2m㎡×6芯2m、外皮:黒色)
保護構造 IP40 (センサー単体) ※ハウジング収納で屋外対応
本体外形寸法 W75 × H94.5 × D45.5mm
ハウジング材質 フード: AES樹脂、取付板: SUSヘアライン仕上げ
ハウジング外形寸法 W93 × H158 × D100mm
設置場所 屋外・屋内

FAQ

Q：対象物の色が黒くても検知できますか？ A：はい、可能です。位相差検出方式を採用しているため、光の反射率に依存せず、距離で判定を行います。黒い服や車両でも安定して検知できます。
Q：屋外で使用する場合の注意点は？ A：付属の屋外用ハウジングに必ず収納してください。その際、センサーのレンズ面とハウジングのカバーを隙間なく密着させることが、内部反射による誤作動を防ぐポイントです。
Q：背景に壁があるのですが大丈夫ですか？ A：設定した検出距離から、さらに奥に0.75m以上の空間（クリアランス）を確保してください。背景が近すぎると、背景からの反射を拾って常時検知状態になる場合があります。
Q：エリア設定（マスキング）とは何ですか？ A：5本の光軸のうち、任意の光軸を無効化する機能です。検出エリア内に看板などの動かない障害物がある場合、その部分だけを検知しないようにロータリースイッチで設定できます。
Q：出力に大きなリレーを直接接続できますか？ A：本製品の負荷電流は最大50mAです。大型リレーやモーターを直接駆動すると内部破壊の原因となります。必ずPLCに入力するか、小型のインターフェースリレーを介して接続してください。
Q：単独で使用しているのにLEDが緑色に点灯します。 A：単独使用時は青色点灯が正常です。緑色の場合は、M/S入力線（紫）にノイズが乗っているか、他線の電圧が印加されている可能性があります。紫線の絶縁を確認してください。
Q：複数台設置する場合、何台まで同期できますか？ A：相互干渉防止機能により、最大4台までカスケード接続して同期させることが可能です。
Q：電源を入れてから動作するまでの時間は？ A：約0.3秒（300ms）のウォームアップタイムが必要です。電源投入直後の信号をPLC側で無視するなどの処理を推奨します。
Q：ハウジングの前面カバーが汚れたらどうすればいいですか？ A：柔らかい布で水拭きしてください。シンナーやアルコール、ベンジン等はポリカーボネイトを白濁させるため、絶対に使用しないでください。
Q：ライトオン動作とはどういう意味ですか？ A：対象物が設定距離内に入り、センサーが検知した際に制御出力がONになる動作のことです。
