ガラス破壊センサ送信機 4周波切替対応型 [TXF-112]

ガラス破壊センサ送信機 4周波切替対応型 [TXF-112]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ガラス破壊センサ ワイヤレス送信機 4周波切替対応 超音波方式

TXF-112 ガラス破壊センサ送信機 4周波切替対応型

TXF-112は、窓ガラスやショーケースの破壊音を的確に捉え、ワイヤレスで警報を伝送する高信頼な防犯センサーです。4周波切替機能の搭載により、複数の送信機を設置する現場でも電波干渉を最小限に抑え、安定したセキュリティ環境を構築できます。

  • 型番： TXF-112
  • 製品名： ガラス破壊センサ送信機（4周波切替対応型）
  • 検出方式： 超音波集音方式（2経路検出）
  • 主な用途： 店舗・オフィスの窓ガラス、ショーケースの破壊監視
  • 設置場所： 屋内（天井面、壁面）
  • 電源仕様： DC10〜16V（外部電源駆動）

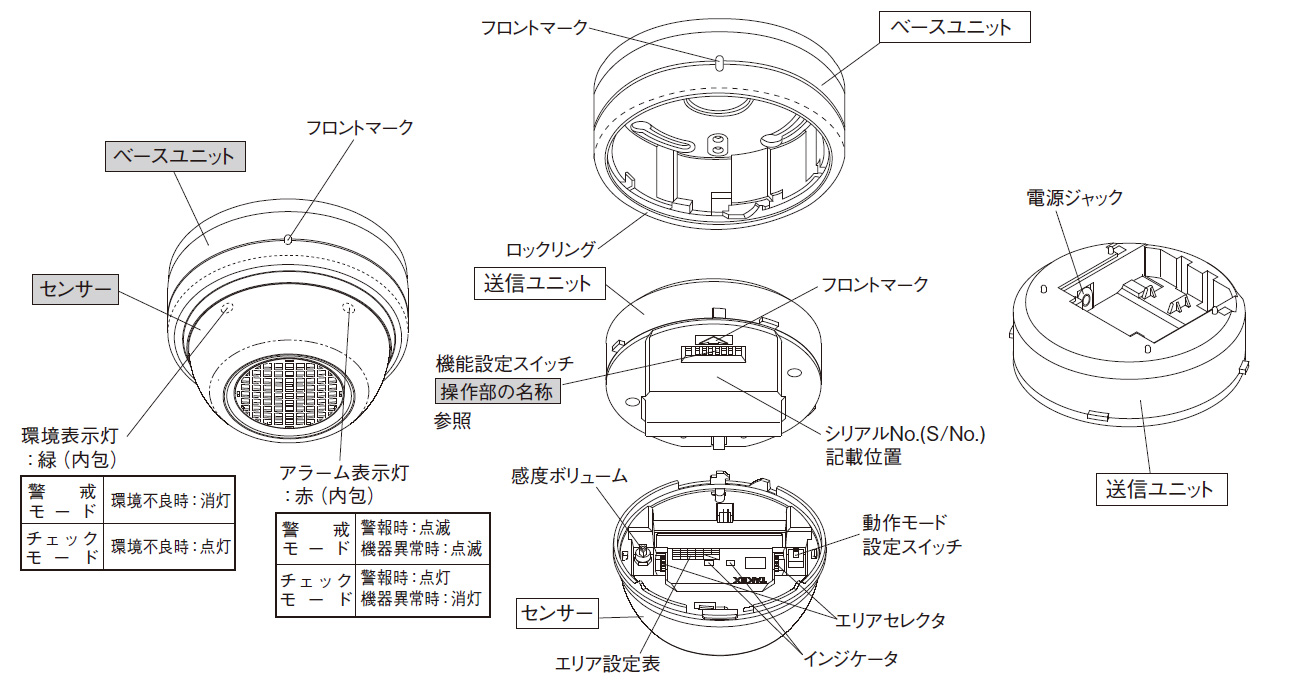

TXF-112 ガラス破壊センサ送信機

資料ダウンロード

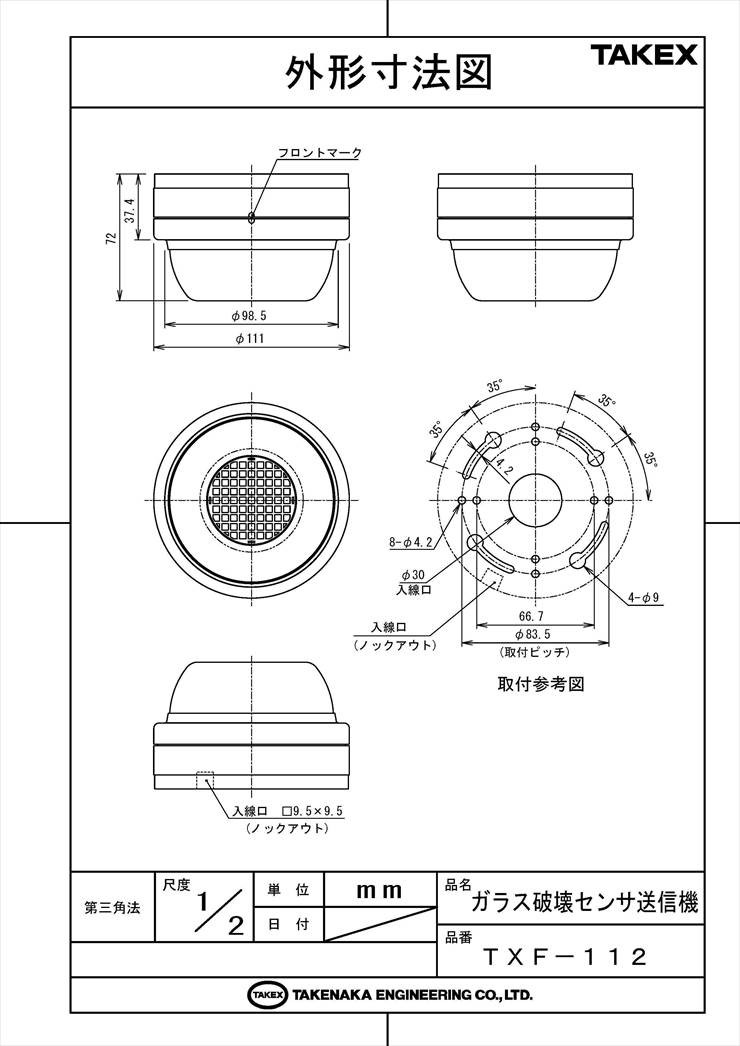

仕様書（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 多回線・大規模なワイヤレス警戒システム
  • 店舗のショーケースや貴金属店の窓ガラス監視
  • 配線が困難な場所へのガラス破壊センサー設置
  • 既設ワイヤレスシステムの電波混信対策

導入前に確認したいポイント

  • 電源： 電池駆動ではなく外部電源（DC10〜16V）が必要です。
  • 運用： 本機は「無人警戒専用」です。
  • 受信機： 4周波対応の受信機（小電力セキュリティ）が必要です。
  • 点検： 調整には別売のガラスチェッカーが推奨されます。

特長

4周波切替対応による高い電波信頼性

送信周波数を4つのチャンネルから選択して設定できます。送信機や中継機を多数設置する現場において、電波の重なりによる混信や衝突を効率的に回避し、確実な警報伝達を可能にします。

2経路の超音波検出による確実なキャッチ

集音式のガラスセンサーが、板ガラス破壊時に発生する特有の超音波帯域を監視。2種類の異なる超音波検出路を組み合わせることで、ノイズと破壊音を厳密に判別し、誤報を抑えながら確実に検知します。

柔軟なエリア設定を可能にする角度調整機能

設置環境に合わせて最適な検知エリアを構成できるよう、水平方向に25°（ベース取付穴）、垂直方向に36°（3°ピッチ）の角度調整が可能です。ガラス面を正確に捉えるための微調整が容易に行えます。

運用状態を可視化する2つの表示モード

周囲の音響環境やセンサーの動作をリアルタイムに確認できる「チェックモード」と、警戒中に目立たないよう表示を制限する「警戒モード」の2種類を搭載。メンテナンス時と運用時で最適な表示を選択できます。

システムの異常を未然に防ぐ「定期送信機能」

送信機の動作状態を定期的に受信機へ通知する機能を備えています。万が一の故障や電池切れ（供給側トラブル）によるダウンタイムを早期に発見し、システム全体の信頼性を維持します。

いたずら防止のタンパー送信機能

センサー本体が故意に取り外されたり、いたずらをされたりした場合に即座に信号を送信するタンパー機能を搭載。物理的な攻撃に対しても隙のない監視体制をサポートします。

現場に合わせた感度調整ボリューム

設置状況に応じて検知感度を細かく調整できるボリュームを内蔵。ガラスの厚みや種類、周囲のノイズ環境に合わせて、現場ごとに最適な感度レベルへ追い込むことができます。

選定時に評価したい強み

  • 安定性： 4周波切替により混信リスクを大幅に低減。
  • 精度： 超音波2経路検出により、ガラス破壊音のみを鋭く特定。
  • 保守性： 定期送信機能により、システムの「生き死に」を常に監視。
  • 施工性： 垂直・水平の細かな角度調整で、ガラス全面をカバー可能。

施工・設置ガイド

本製品の性能を最大限に引き出すため、以下の手順で設置・調整を行ってください。

工程 作業内容のポイント
登録 受信機へ「発報登録」または「シリアルNo.登録」を行います。
配線 DC10〜16Vの電源を供給します。白線（＋）、黒線（- ）の極性に注意してください。
設置 ベースのフロントマークを検知方向に向け、ネジで固定します。
調整 チェックモードに切り替え、ガラスチェッカーを用いて環境灯・アラーム灯の挙動を確認します。

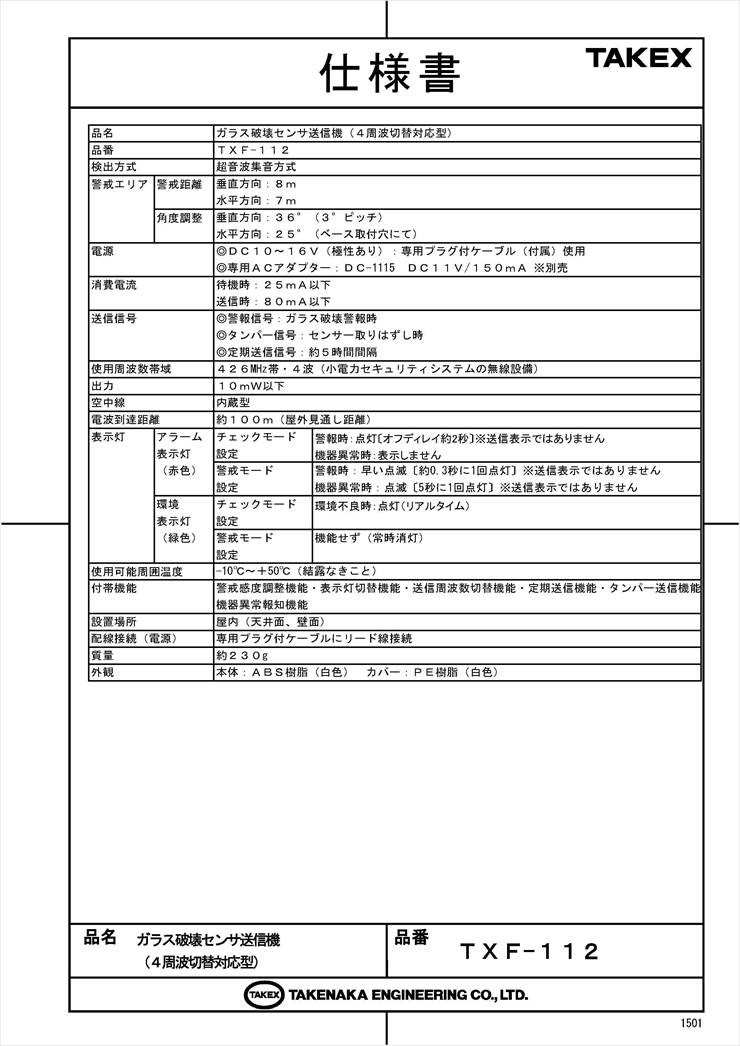

製品仕様

項目 内容
品名ガラス破壊センサ送信機（4周波切替対応型）
品番ＴＸＦ－１１２
検出方式超音波集音方式

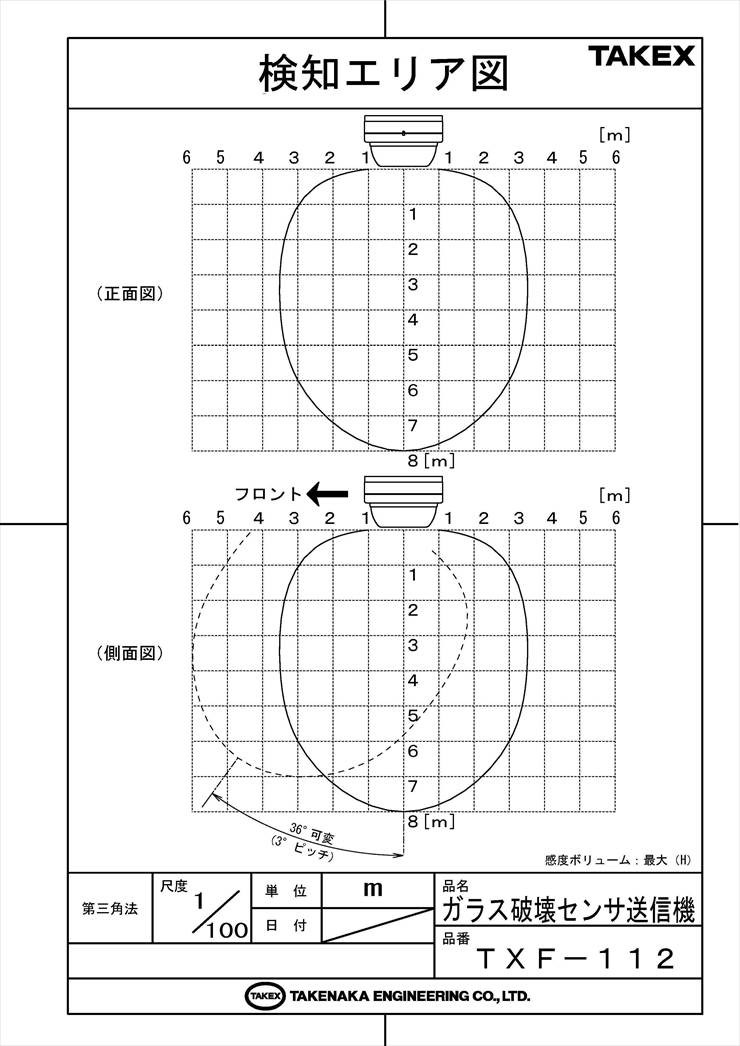

警戒エリア：警戒距離垂直方向：８ｍ
水平方向：７ｍ
警戒エリア：角度調整垂直方向：３６°（３°ピッチ）
水平方向：２５°（ベース取付穴にて）
電源◎ＤＣ１０〜１６Ｖ（極性あり）：専用プラグ付ケーブル（付属）使用
◎専用ＡＣアダプター：ＤＣ－１１１５　ＤＣ１１Ｖ／１５０ｍＡ　※別売
消費電流待機時：２５ｍＡ以下
送信時：８０ｍＡ以下
送信信号◎警報信号：ガラス破壊警報時
◎タンパー信号：センサー取りはずし時
◎定期送信信号：約５時間間隔
使用周波数帯域４２６ＭＨｚ帯・４波（小電力セキュリティシステムの無線設備）
出力１０ｍＷ以下
空中線内蔵型
電波到達距離約１００ｍ（屋外見通し距離）
表示灯：アラーム表示灯（赤色）チェックモード設定
警報時：点灯［オフディレイ約2秒］
警戒モード設定
警報時：早い点滅／機器異常時：点滅（5秒に1回）
表示灯：環境表示灯（緑色）チェックモード設定
環境不良時：点灯
警戒モード設定
常時消灯
使用可能周囲温度－10℃〜＋50℃（結露なきこと）
付帯機能警戒感度調整、表示灯切替、送信周波数切替、定期送信、タンパー送信、機器異常報知
設置場所屋内（天井面、壁面）
配線接続（電源）専用プラグ付ケーブルにリード線接続
質量約２３０ｇ
外観樹脂（白色）

FAQ

Q：電池で動作させることはできますか？ A：いいえ、本機はDC10〜16Vの外部電源が必要です。専用ACアダプター（DC-1115）などをご使用ください。
Q：4周波切替とはどのようなメリットがありますか？ A：送信周波数を変更できるため、近接して複数の送信機を使用する場合でも電波の混信を避けることができ、システムの安定性が向上します。
Q：検知距離はどのくらいですか？ A：垂直方向に最大8m、水平方向に最大7mの検知が可能です。
Q：有人警戒（在室時）でも使用できますか？ A：本機は無人警戒専用です。有人警戒が必要な場合は、TXF-116Nシリーズなどの適合機種をご検討ください。
Q：電波はどのくらいの距離まで届きますか？ A：屋外見通し距離で約100mです。ただし、建物の構造や障害物により短くなるため、事前に設置場所でのテストを推奨します。
Q：定期送信機能とは何ですか？ A：約5時間間隔で正常動作していることを受信機へ通知する機能です。電源トラブルや故障を早期に発見できます。
Q：感度調整はどうやって行いますか？ A：センサー裏面の感度ボリュームで調整します。別売のガラスチェッカー（EG-1000等）を使用してテストすることをお勧めします。
Q：どのような種類のガラスに対応していますか？ A：一般的な板ガラスやショーケースのガラスに対応します。超音波の響き方が異なる特殊なガラスについては、実機でのテストが必要です。
Q：古い受信機（4周波非対応）でも使えますか？ A：はい、周波数設定スイッチを「F1」に固定することで、従来の426MHz帯1波対応の受信機でも登録・運用が可能です。
Q：異常が発生したときに本体で確認できますか？ A：はい、警戒モード時でも機器に異常がある場合はアラーム表示灯（赤）が5秒に1回点滅し、視覚的に知らせます。
