パッシブセンサ送信機ラウンド警戒 4周波切替対応型・ラウンド警戒 [TXF-105RL]

Q: 設置後、動作しない時間があるのはなぜですか？

電池投入直後の約1分間はウォームアップ中のため動作しません。また、通常運用時は規制送信時間の設定により、一度検知した後の一定期間は次の信号を送信しません。

販売価格: 会員のみ販売

返品特約に関する重要事項

お問い合わせ

お気に入り登録

商品詳細

竹中エンジニアリングパッシブセンサーワイヤレス屋内天井取付小電力セキュリティ

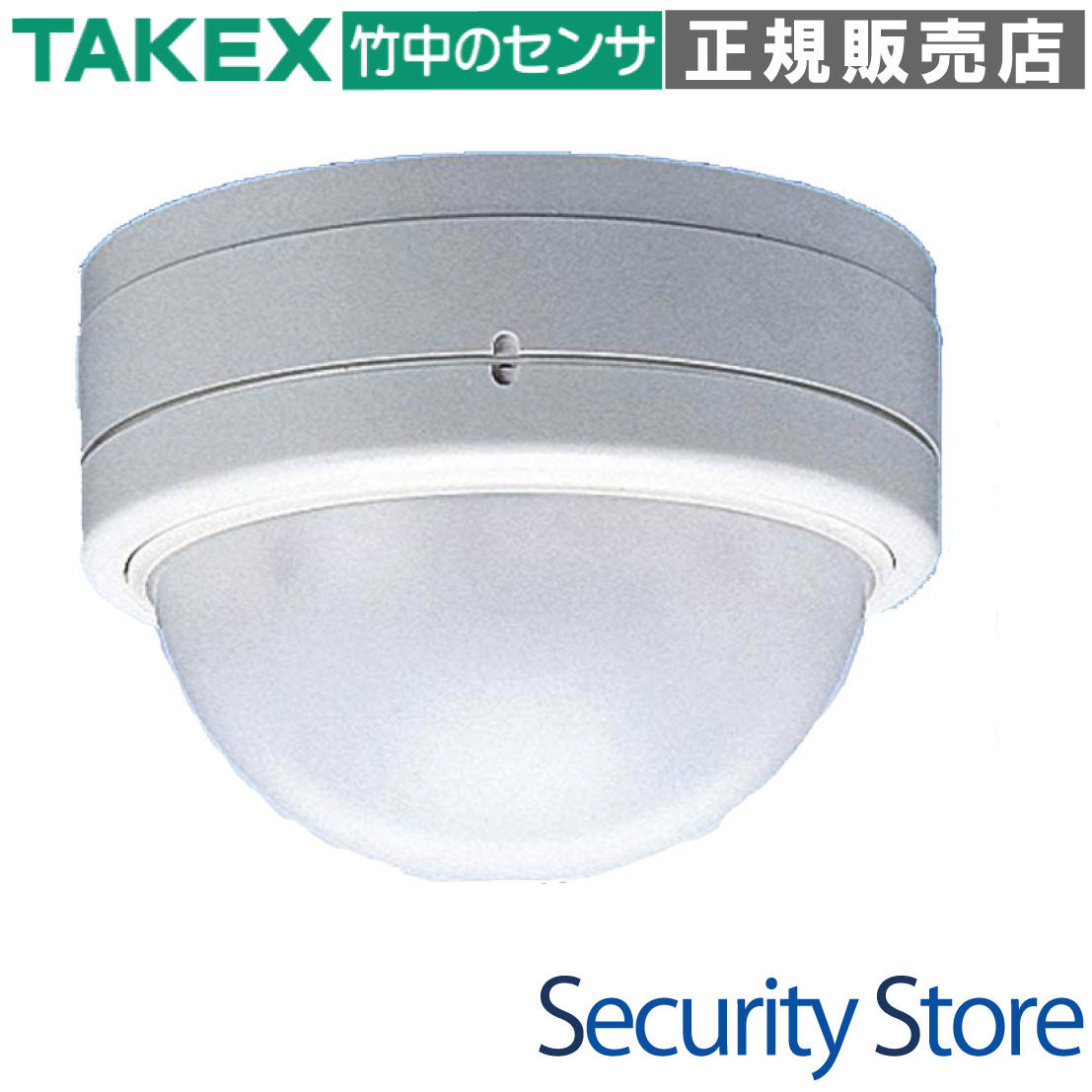

TXF-105RL パッシブセンサ送信機ラウンド警戒 4周波切替対応型

TXF-105RLは、360度全周囲をカバーするラウンド警戒型のワイヤレスパッシブセンサーです。4周波切替機能の搭載により、無線機器が密集する環境でも混信を最小限に抑え、信頼性の高いセキュリティシステムを構築可能です。

型番： TXF-105RL
製品名： パッシブセンサ送信機（ラウンド警戒型）
検知方式： パッシブインフラレッド方式
警戒エリア： ラウンド警戒最大直径14m
電源： 専用リチウム電池（付属）または専用ACアダプター（別売）
電池寿命： 約8年（1日100回送信時）

資料ダウンロード

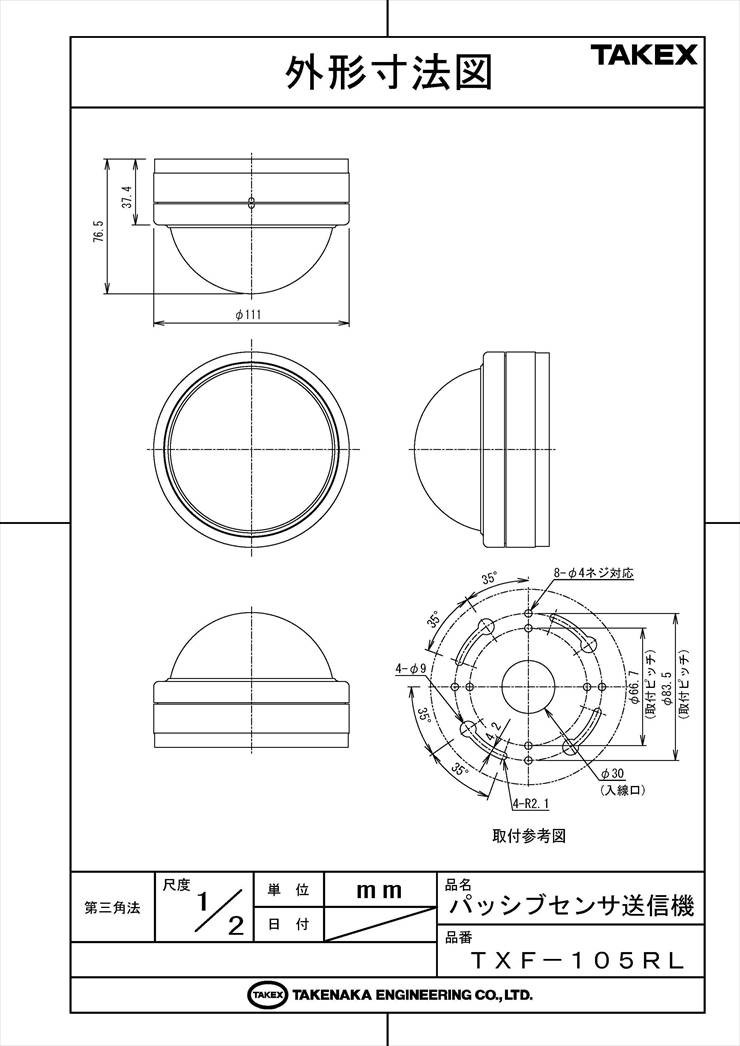

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

店舗やオフィスのフロア中央への設置
配線工事が困難な既設建築物への導入
広範囲（360度）を1台でカバーしたい場所
高信頼性が求められる小電力無線システム

導入前に確認したいポイント

屋内専用のため、屋外や水濡れの場所は不可
専用リチウム電池以外のアルカリ電池等は使用不可
受信機との距離（見通し約100m以内）
エアコンの吹き出し口など温度変化の激しい場所を避ける

特長

4周波切替機能による高い信頼性

送信周波数をF1〜F4の4種類から選択して切り替えることができます。複数のワイヤレス機器を併用する場合や、近隣からの電波干渉が懸念される現場において、混信による通信エラーのリスクを大幅に低減し、安定した運用をサポートします。

360度全周囲をカバーするラウンド警戒

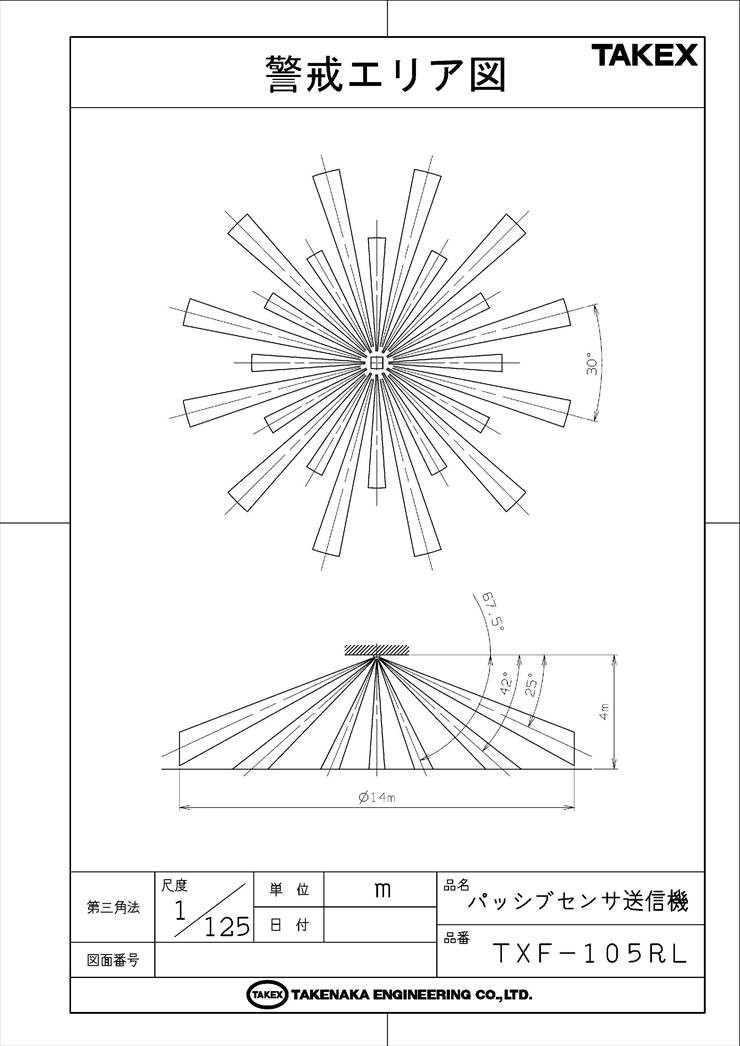

センサーを中心に最大直径14mの範囲を円形状に警戒します。33対の検知ゾーンにより、死角を最小限に抑えた密度の高い監視が可能です。天井中央に設置することで、1台で部屋全体を効率的にカバーできます。

電池寿命約8年の圧倒的な長寿命設計

付属の専用リチウム電池を使用することで、1日100回の送信という高頻度の運用下でも、約8年間の電池寿命を実現しています。メンテナンスの手間とコストを大幅に削減できるため、多数のセンサーを導入する現場でも管理が容易です。

設置環境に合わせた4段階の検知感度調整

検知感度を60%、80%、100%（標準）、120%の4段階から設定可能です。夏場の温度差が少ない環境では感度を上げ、逆に誤報リスクのある過酷な環境では感度を下げるなど、現場の状況に即した柔軟な調整が行えます。

誤動作を抑止するカウント回数切替機能

人体などの動きを何回検知した時点で発報するかを1〜4回で設定できます。空調による空気の揺らぎやわずかな温度変化による誤動作を防ぎたい場合に、カウント回数を増やすことでシステムの安定性を高めることができます。

電池消耗を防ぐ規制送信切替機能

一度発報信号を送信した後、一定期間（10秒、2分、5分、15分）は次の送信を行わない設定が可能です。人の出入りが激しい場所での無駄な通信を抑え、電池の長寿命化に大きく寄与します。

4つの異常報知機能でシステムを常に監視

定期送信（ヘルスチェック）、タンパー（いたずら検知）、電池切れ報知、機器異常報知の4つの監視機能を搭載。万が一の故障や電池電圧の低下、センサーへの不正な工作を即座に受信機へ通知するため、システムが機能していない状態を見逃しません。

空間に溶け込むホワイトデザイン

天井面に馴染みやすいホワイトカラーの樹脂筐体を採用しています。オフィス、店舗、住宅など、あらゆるインテリアを損なうことなく設置できる洗練されたデザインです。

    選定時に評価したい強み
    施工性の高さ： ワイヤレス式のため配線工事が不要で、天井への固定のみで設置完了。
メンテナンス性： 約8年の長寿命電池により、運用開始後の電池交換頻度を極小化。
確実な検知： パッシブインフラレッド方式と詳細なパラメータ設定による高い防犯性能。
自己診断機能： 異常時には自動で信号を飛ばすため、「いつの間にか壊れていた」を防ぎます。



施工・設置ガイド

本機は遠赤外線の変化を検知するため、設置環境の選定が重要です。太陽光の直射、エアコンの風、揺れる植物などがエリア内にあると誤報の原因となります。また、ガラス越しには検知できないため注意が必要です。

確認項目	この製品での考え方
設置高さと範囲	天井取付専用。取付高さに応じ、最大直径14mの範囲をカバーします。
角度調整	ベースユニットのダルマ穴を利用し、左右に最大25度の微調整が可能です。
初期動作	電源投入後、約1分間のウォームアップ（点滅）を経て自動的に5分間のテストモードに入ります。
受信機登録	電池接続による「発報登録」またはシリアルナンバーの手動入力で登録を行います。

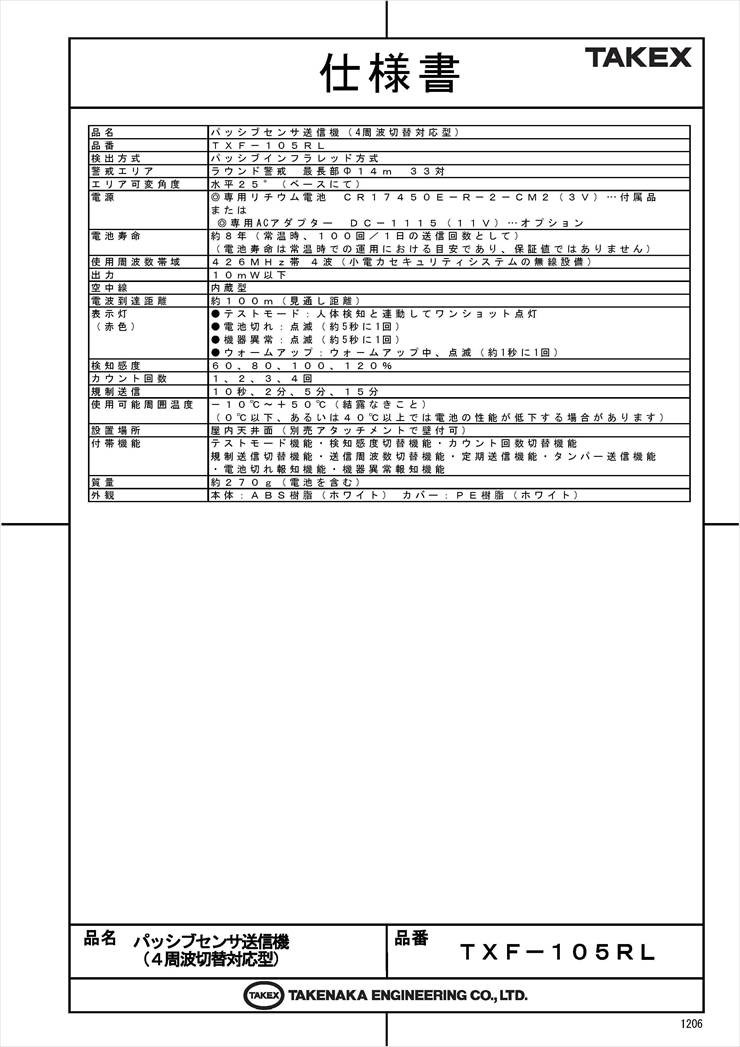

製品仕様

項目	内容
品名	パッシブセンサ送信機（4周波切替対応型）
品番	TXF-105RL
検出方式	パッシブインフラレッド方式
警戒エリア	ラウンド警戒　最長部Φ 1 4 m　3 3 対
エリア可変角度	水平 2 5 °（ベースにて）
電源	専用リチウム電池：CR17450E-R-2-CM2（3V）…付属品または専用ACアダプター：DC-1115（11V）…オプション
電池寿命	約8年（常温時、100回／1日の送信回数として）
使用周波数帯域	426MHz帯 4波（小電力セキュリティシステムの無線設備）
出力 / 空中線	10mW以下 / 内蔵型
電波到達距離	約100m（見通し距離）
表示灯（赤色）	●テストモード：人体検知点灯 ●電池切れ/機器異常：点滅（5秒周期） ●ウォームアップ：点滅（1秒周期）
検知感度	60、80、100、120 ％
カウント回数	1、2、3、4 回
規制送信時間	10秒、2分、5分、15分
使用可能周囲温度	-10℃ 〜 +50℃（結露なきこと）
設置場所	屋内天井面（別売アタッチメントで壁付可）
付帯機能	テストモード、感度切替、カウント切替、規制送信切替、周波数切替、定期送信、タンパー送信、電池切れ報知、機器異常報知
質量 / 外観	約270g（電池含む） / 樹脂（ホワイト）

FAQ

Q：電池は市販のアルカリ乾電池で代用できますか？ A：いいえ、できません。付属の専用リチウム電池（CR17450E-R-2-CM2）または専用ACアダプター（DC-1115）のみが使用可能です。

Q：電池寿命はどれくらいですか？ A：1日100回の検知送信を行った場合で、常温環境下にて約8年間の動作が目安となります。

Q：屋外に設置して使用することは可能ですか？ A：本製品は屋内専用です。防水・防塵設計ではないため、屋外や湿気の多い場所への設置は故障の原因となります。

Q：検知範囲内にガラスがあっても人を検知できますか？ A：パッシブセンサーは遠赤外線を検知するため、ガラスなどの遮蔽物があると、その奥にいる人を検知することはできません。

Q：周波数の切り替えが必要なのはどのような時ですか？ A：近隣で同じ周波数帯の無線機器が使われていて混信する場合や、広い建物で複数のセンサー・受信機をグループ分けしたい場合に使用します。

Q：設置後、動作しない時間があるのはなぜですか？ A：電池投入直後の約1分間はウォームアップ中のため動作しません。また、通常運用時は「規制送信時間」の設定により、一度検知した後の一定期間は次の信号を送信しません。

Q：電池切れはどうやって知ることができますか？ A：本体の表示灯が約5秒に1回点滅するほか、登録されている受信機へ電池切れ信号を送信し、受信機側でも報知が行われます。

Q：犬や猫がエリアに入っても反応しますか？ A：ペットなどの小動物も熱源として検知し、誤報の原因となることがあります。ペットが立ち入る場所への設置は避けてください。

Q：電波はどのくらいの距離まで届きますか？ A：障害物のない見通し距離で約100mです。ただし、鉄筋コンクリートや金属板などの遮蔽物がある場合は距離が短くなります。

Q：天井以外（壁など）に取り付けられますか？ A：標準では天井取付ですが、別売のアタッチメントを使用することで壁面への取り付けも可能です。
