ソーラー電源型赤外線センサ送信機 4周波切替対応型 [TXF-108]

ソーラー電源型赤外線センサ送信機 4周波切替対応型 [TXF-108]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 赤外線センサー送信機 ソーラー電源型 屋外100m警戒 完全ワイヤレス

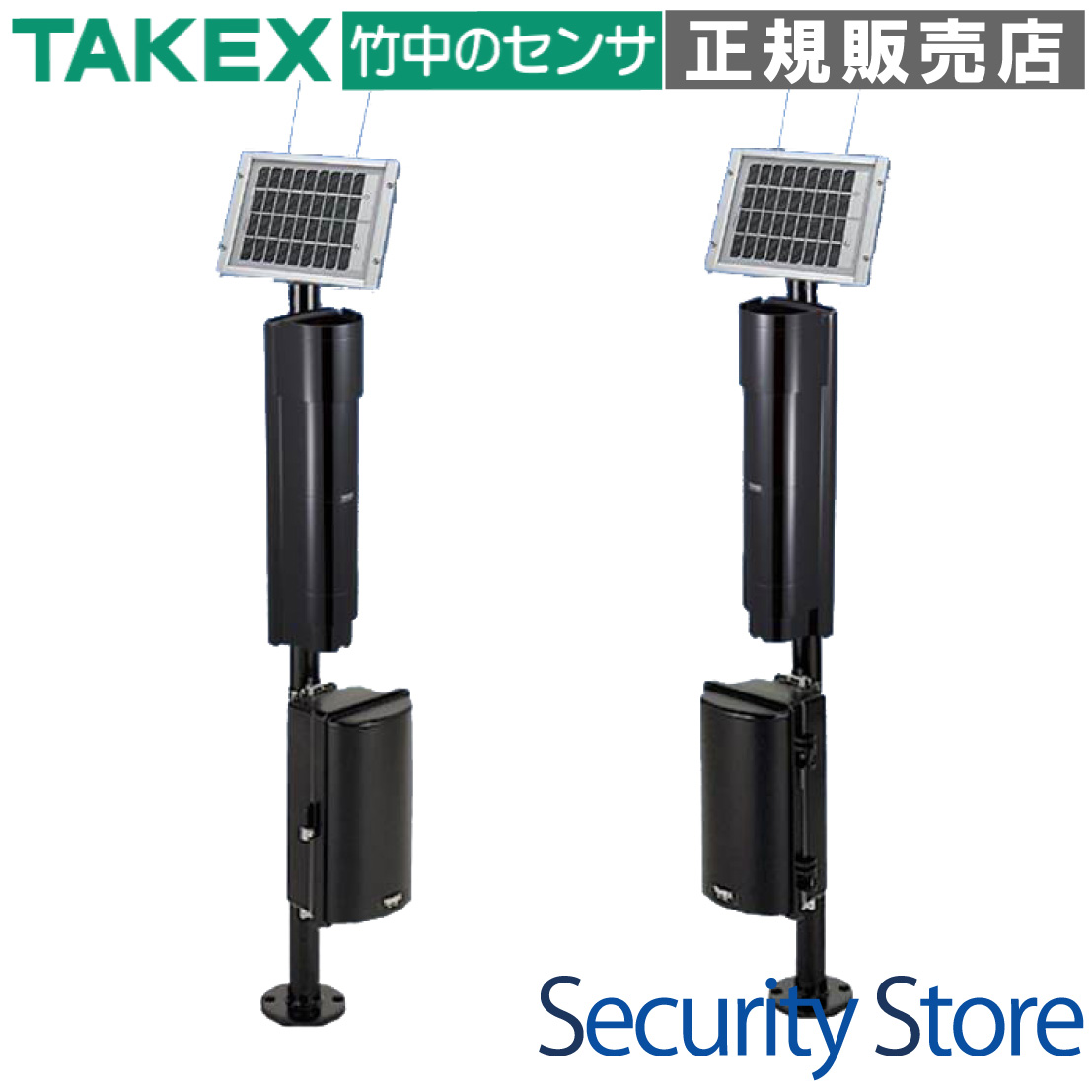

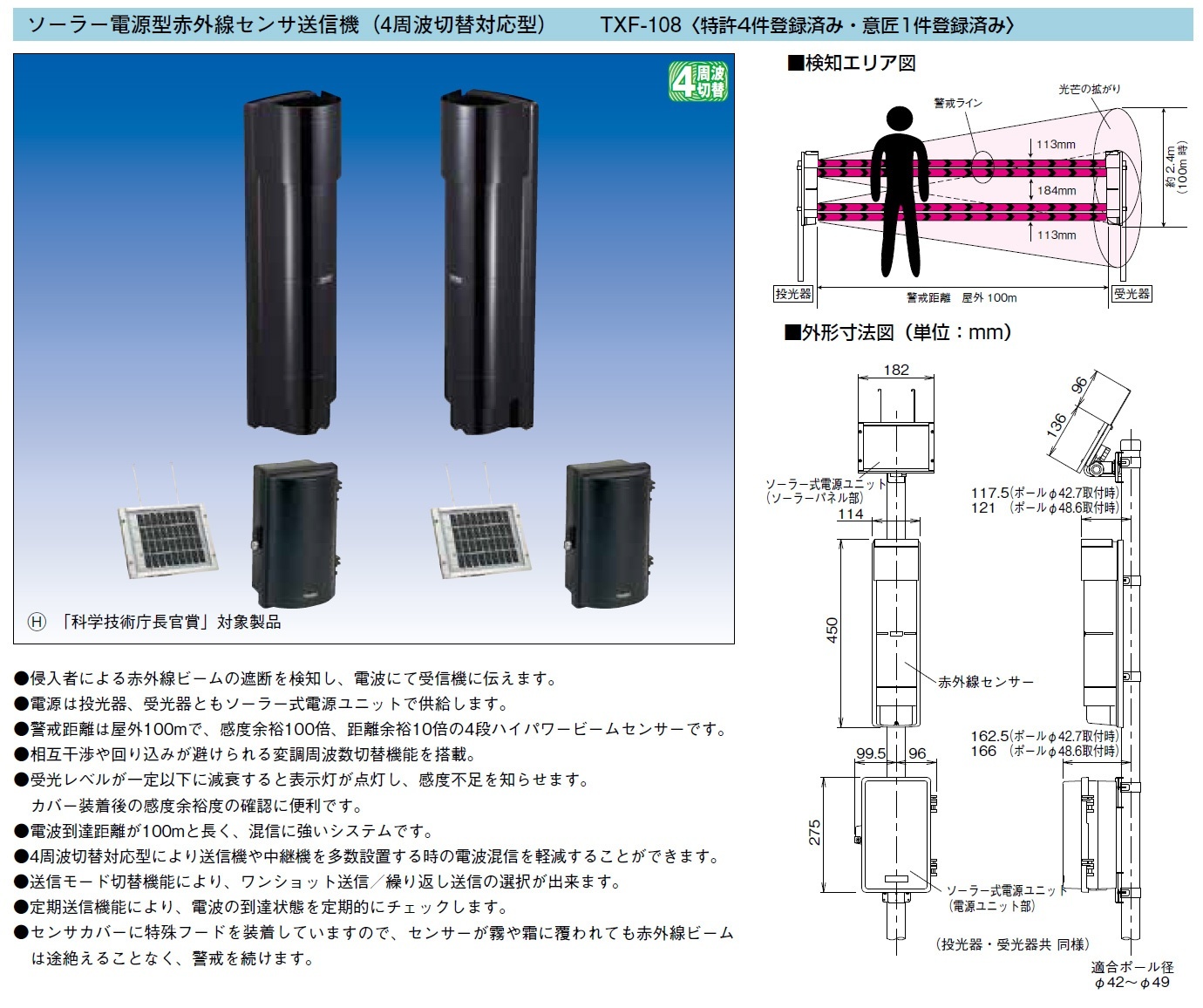

TXF-108 ソーラー電源型赤外線センサ送信機 4周波切替対応型

電源・信号配線を一切排除した、完全ワイヤレス・自己完結型の高精度赤外線センサーシステムです。

ソーラー発電と特定小電力無線を組み合わせることで、配線工事が困難な工事現場、敷地外周、仮設現場のセキュリティを迅速に構築可能。最大100mの広範囲警戒を実現し、BtoBの現場が求める信頼性と施工性を高い次元で両立しています。

  • 型番： TXF-108
  • 製品名： ソーラー電源型赤外線センサ送信機
  • 検出方式： 4段ビーム対向型・二重変調方式
  • 警戒距離： 屋外100m以内
  • 電源： ソーラー充電式（専用鉛蓄電池内蔵）
  • 通信方式： 426MHz帯 特定小電力無線
TXF-108 ソーラー電源型赤外線センサ送信機

資料ダウンロード

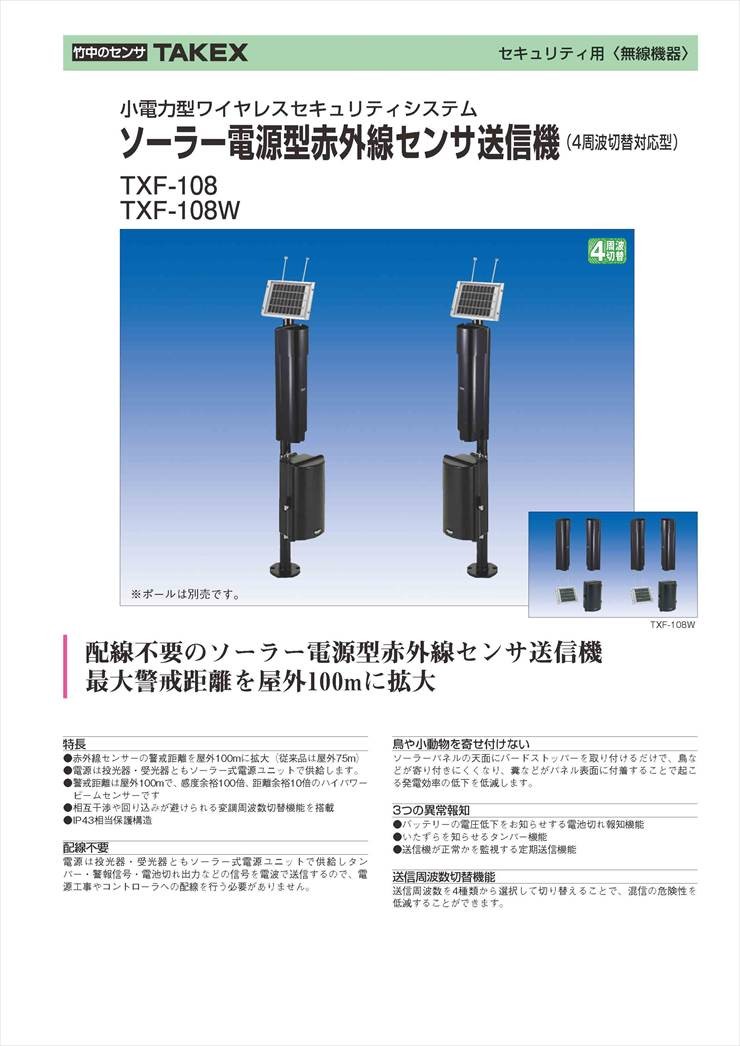

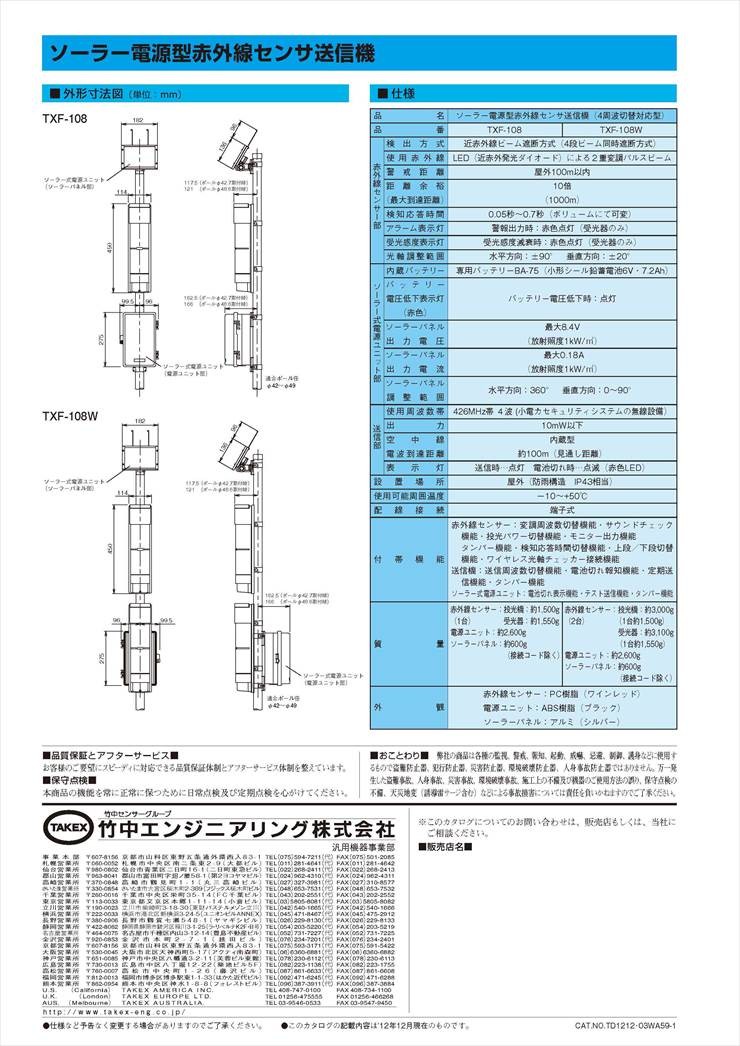

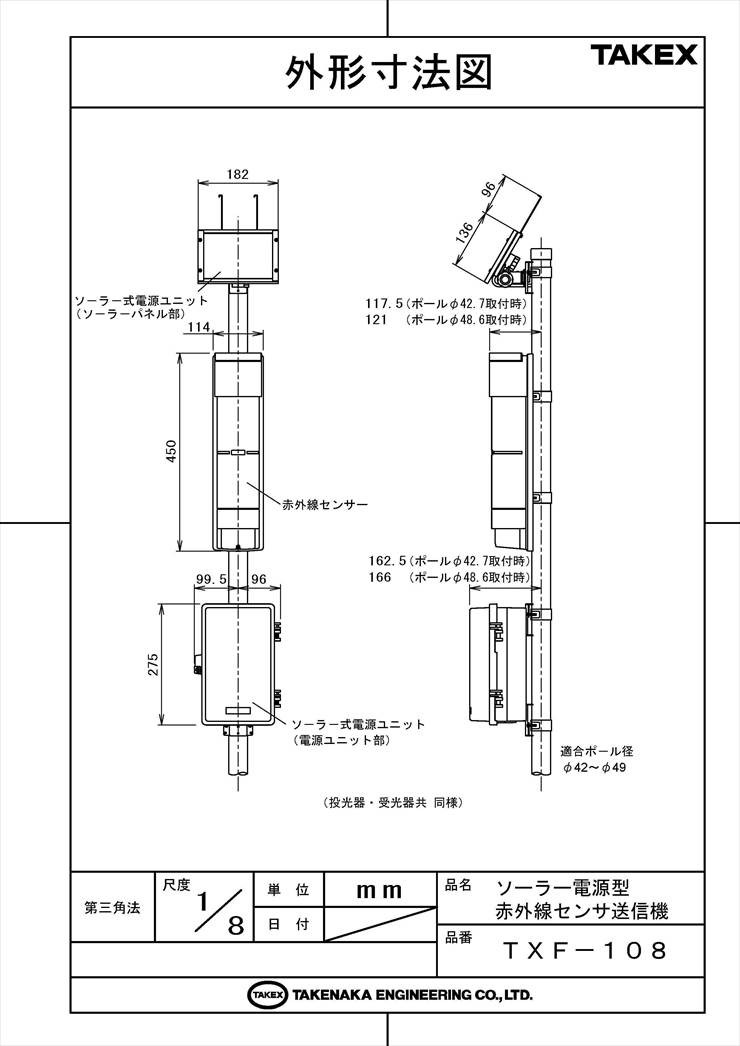

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 資材置き場や工事現場の仮設警備
  • 広大な工場の敷地境界監視
  • アスファルト舗装済みの駐車場外周
  • 配線用配管が確保できない既存施設
  • ゴルフ場や公園などの広域侵入監視

導入前に確認したいポイント

  • ソーラーパネルを真南に向けられるか
  • 日照を遮る樹木や建物がないか
  • 受信機までの見通し距離（約100m内）
  • 取付支柱（単管パイプ等）の安定性
  • 警戒ライン上の遮蔽物の有無

特長

完全ワイヤレス・ソーラー駆動システム

投光器および受光器の双方にソーラー式電源ユニットを装備。日照により内蔵の鉛蓄電池を充電し、検知信号は無線で送信します。これにより、地中埋設が必要な電源線や信号線の工事を完全に排除し、工期短縮とコスト低減を可能にします。

屋外警戒距離100mを実現する4段高出力ビーム

従来品の75mから、屋外100mへと警戒距離を拡大。距離余裕10倍、感度余裕100倍を誇る4段ハイパワービームと二重変調方式を採用することで、濃霧や豪雨、太陽光、車のヘッドライトといった過酷な環境下でも安定した検知性能を維持します。

混信を防ぐ「4周波切替」と「変調CH切替」

無線送信周波数を4チャンネルから選択可能なため、複数のワイヤレス機器が稼働する密集現場でも混信リスクを回避できます。また、赤外線ビーム自体の変調周波数も4ch切り替えに対応し、多段設置時の相互干渉を物理的に防止します。

発電効率を守るバードストッパー機構

ソーラーパネル天面に、鳥の飛来・停留を防ぐバードストッパーを標準装備。糞害による発電効率の低下を未然に防ぎ、長期にわたるメンテナンスフリー運用をサポートします。

3つの異常報知機能による高いシステム信頼性

単なる侵入検知だけでなく、バッテリー電圧低下を知らせる「電池切れ報知」、機器へのいたずらを検知する「タンパー機能」、機器の健全性を監視する「定期送信機能」を搭載。ワイヤレスながらも有線システムに匹敵する安心感を提供します。

現場の運用に即した「環境適応設計」

日本の現場で多用される単管パイプ（φ48.6mm）への直接マウントが可能。IP43相当の防雨構造に加え、冬季の低角度の太陽光を考慮したパネル角度調整機構（30°設定推奨）など、施工者の使い勝手を追求した設計となっています。

高精度な光軸調整を支える多機能設計

ダブルリング照準機構に加え、テスターによる電圧測定、レベルを音程で知らせるサウンドチェック機能を搭載。微調整ネジによる精密な調整が可能で、設置後の失報・誤報を最小限に抑えます。

選定時に評価したい強み

  • 施工スピード： 配線不要のため、現場到着から数時間でシステム稼働が可能。
  • 耐環境性能： 二重変調パルスビームにより外乱光に極めて強い。
  • 保守の容易性： バッテリー交換サイクルは約3年。電池切れは事前に無線通知。
  • 柔軟な調整： 応答時間を0.05秒〜0.7秒まで調整でき、現場の誤報要因を排除。

施工・設置ガイド

工程・項目 詳細と推奨設定
取付高さ 光軸中心が地面から80cm〜90cmになるよう設置（成人腰高）。
ソーラーパネル設定 必ず「真南」に向け、鉛直から「30°」の傾斜角に固定してください。
光軸調整（テスター） モニタージャックにてDC 2.5V以上を目標に調整してください。
応答時間設定 標準は0.05秒（全力疾走）。鳥や飛来物が多い場合は0.3〜0.7秒へ調整。
バッテリー交換 約3年が目安。交換後は必ず基板上のリセットスイッチを1秒長押ししてください。

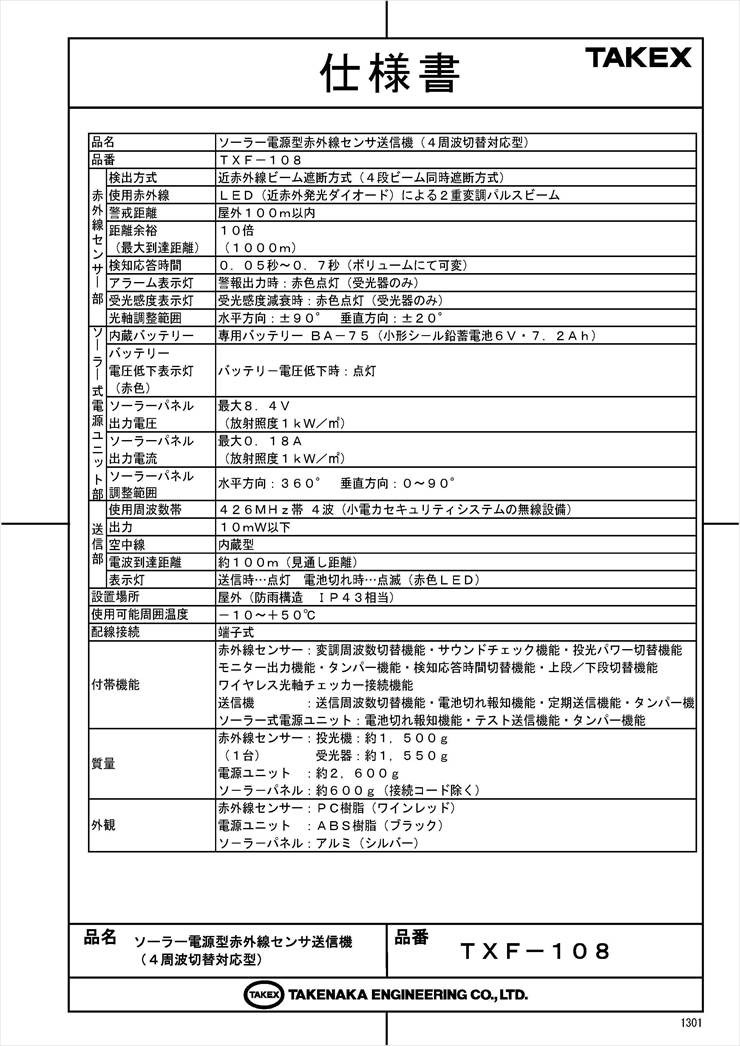

製品仕様

項目 仕様内容
品名 / 品番 ソーラー電源型赤外線センサ送信機 / TXF-108
検出方式 近赤外線ビーム遮断方式（4段ビーム対向型）［二重変調方式］
警戒距離 屋外100m以内（距離余裕10倍）
検知応答時間 0.05秒〜0.7秒（ボリューム可変）
表示灯 受光器：アラーム灯（赤）、受光感度表示灯（赤）
投光器：投光表示灯（赤）
光軸調整範囲 水平方向：±90°、垂直方向：±20°
内蔵バッテリー 専用バッテリー BA-75（小形シール鉛蓄電池6V・7.2Ah）
ソーラーパネル 最大8.4V / 0.18A（放射照度1kW／㎡時）
無線周波数 / 出力 426MHz帯 4波（小電力セキュリティシステム） / 10mW以下
電波到達距離 約100m（見通し距離）
設置場所 屋外（IP43相当） / －10〜＋50℃
質量 投光器：約1,500g、受光器：約1,550g、電源ユニット：約2,600g、パネル：約600g
付帯機能 変調周波数切替、サウンドチェック、投光パワー切替、電池切れ報知、定期送信、タンパー、光軸チェッカー接続対応

FAQ

Q：配線工事は本当に全く不要ですか？ A：はい。投光器・受光器ともにソーラーパネルから供給される電力で動作し、警報信号は無線で送信するため、建物からの配線や地中埋設工事は一切不要です。
Q：曇りや雨の日が続いても動作しますか？ A：大容量の専用バッテリー（BA-75）を内蔵しており、満充電状態からであれば、無日照状態でも一定期間の動作が可能です。ただし、設置時は必ず日当たりの良い南向きにパネルを向けてください。
Q：バッテリーの寿命はどのくらいですか？ A：使用環境によりますが、通常は約3年が交換の目安です。電圧が低下すると受信機へ「電池切れ信号」が送信されます。
Q：霧が出た時の誤報対策はありますか？ A：二重変調方式により外乱に強い設計ですが、さらに「環境出力端子」を備えています。受光量が一定以下に低下した場合に、異常をコントローラーに通知することが可能です。
Q：鳥がソーラーパネルに乗って発電が止まりませんか？ A：標準装備の「バードストッパー」をパネル上部に取り付けることで、鳥の停留を防ぎ、糞害による発電効率の低下を最小限に抑えることができます。
Q：複数のセンサーを近くで使うと混信しませんか？ A：無線の送信周波数を4チャンネル、赤外線ビームの周波数を4チャンネルから選択して設定できるため、隣接するエリアでも相互干渉を防いで運用できます。
Q：設置の高さはどのくらいが適正ですか？ A：1段警戒（TXF-108）の場合、光軸が地面から80cm〜90cmの高さになるよう設置するのが標準的です。これにより潜り抜けや跨ぎ越しを防ぎます。
Q：受信機は何を使えば良いですか？ A：426MHz帯の小電力セキュリティシステムに対応した、TAKEX製の無線受信機シリーズをご利用ください。
Q：バッテリー交換後に注意することはありますか？ A：バッテリーを新品に交換した際は、基板上の「送信機リセットスイッチ」を必ず1秒間長押ししてください。これにより電池切れ報知ステータスが解除されます。
Q：光軸調整に特別な道具は必要ですか？ A：目視用の照準機構が内蔵されていますが、より確実な施工のためには市販のテスターによる電圧測定を推奨します。また、音程で確認できるサウンドチェック機能も内蔵しています。
