押ボタン防水型送信機 4周波切替対応型 【非常】 [TXF-113E]

押ボタン防水型送信機 4周波切替対応型 【非常】 [TXF-113E]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 非常通報送信機 小電力セキュリティ IP67防水 4周波切替

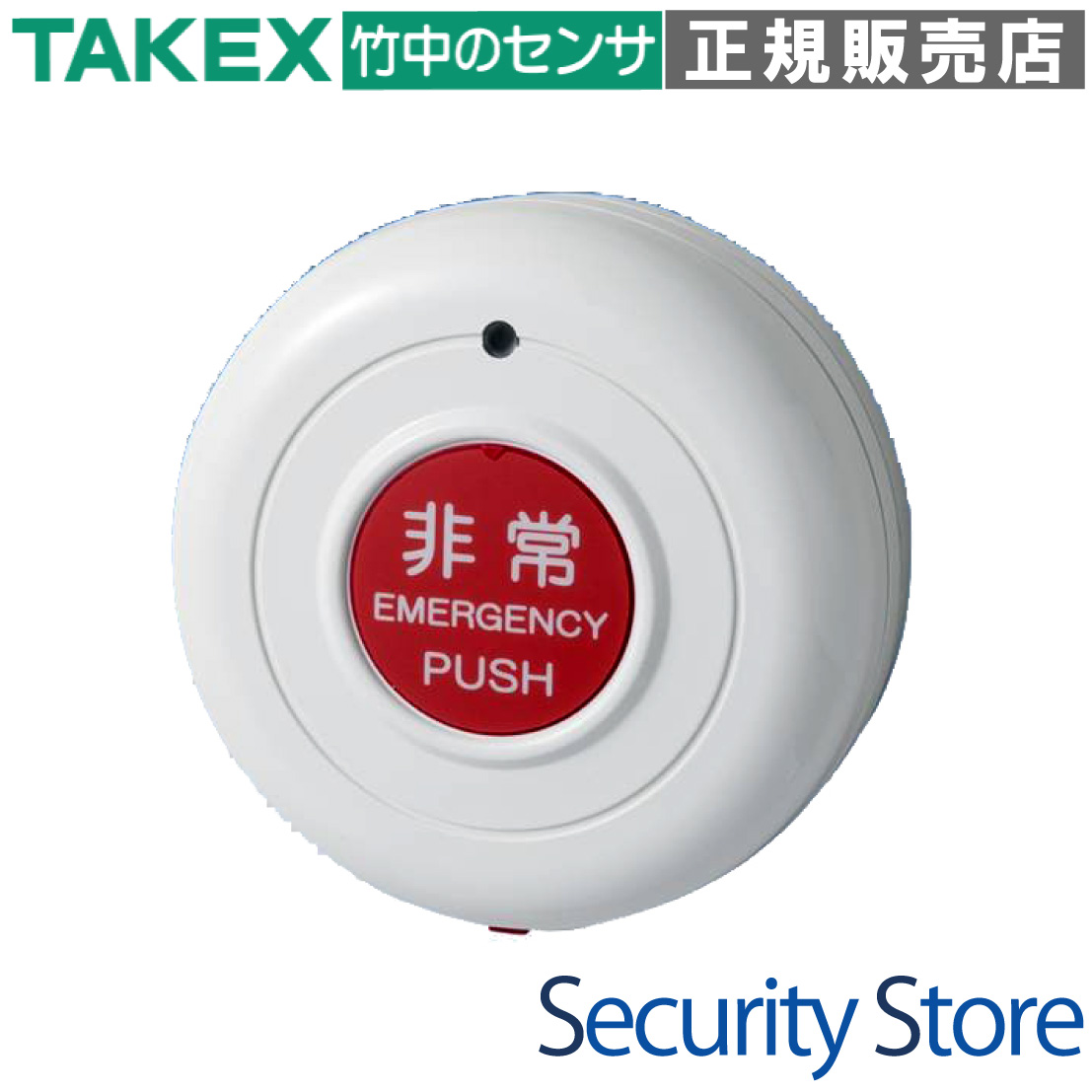

TXF-113E 押ボタン防水型送信機 4周波切替対応型 【非常】

TXF-113Eは、IP67相当の高い防水性能を備え、浴室や屋外への設置が可能なワイヤレス非常用送信機です。426MHz帯の特定小電力無線を採用し、4周波切替機能により混信を最小限に抑えた安定した通信を実現します。

  • 型番： TXF-113E
  • 製品名： 押ボタン防水型送信機 4周波切替対応型 【非常】
  • 通信方式： 小電力セキュリティシステムの無線設備（426MHz帯）
  • 防水規格： IP67相当（日常生活防水）
  • 電源： 単4形アルカリ乾電池 × 2本
  • 電池寿命： 約5年（10回/1日送信時）

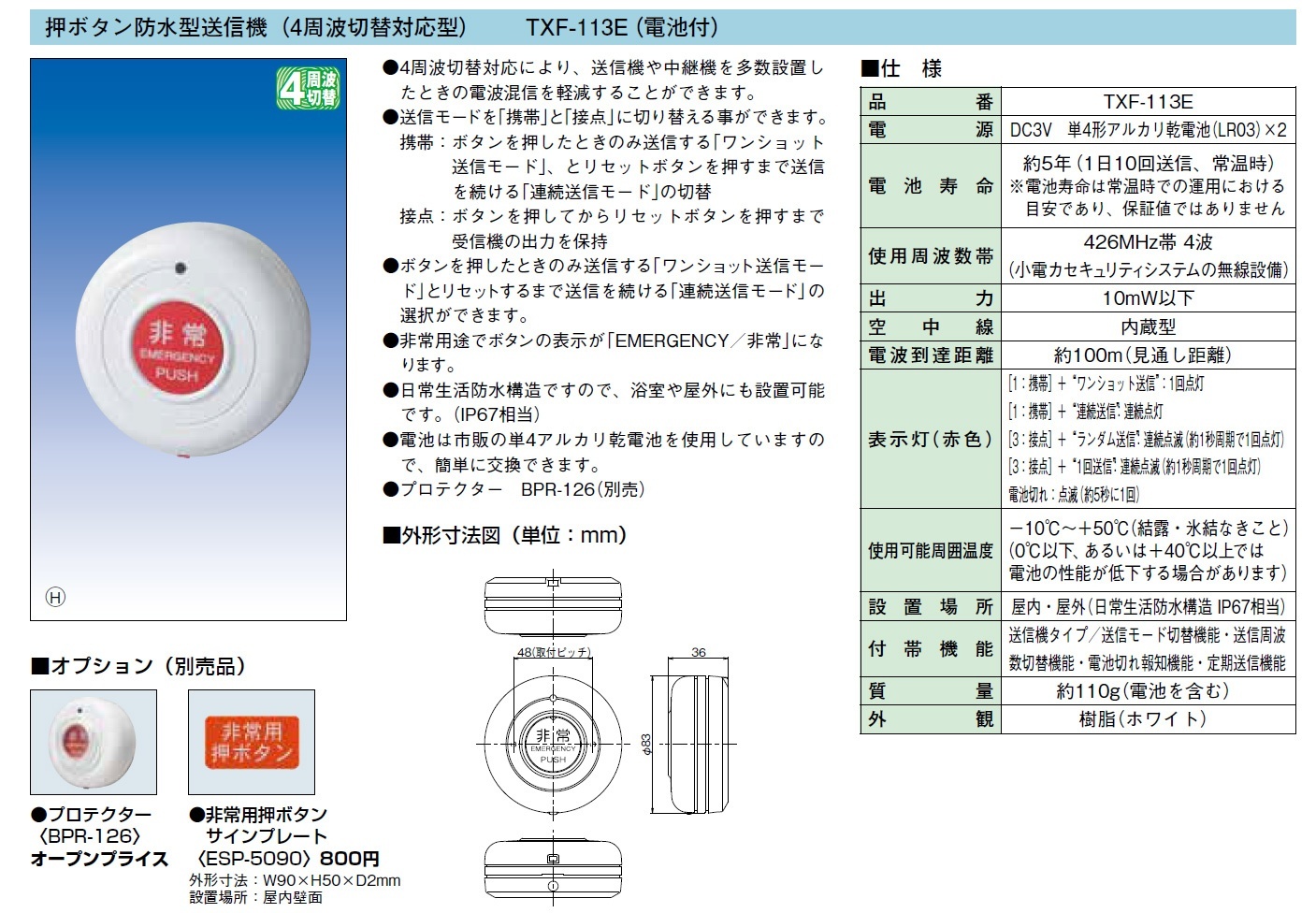

TXF-113E 押ボタン防水型送信機

資料ダウンロード

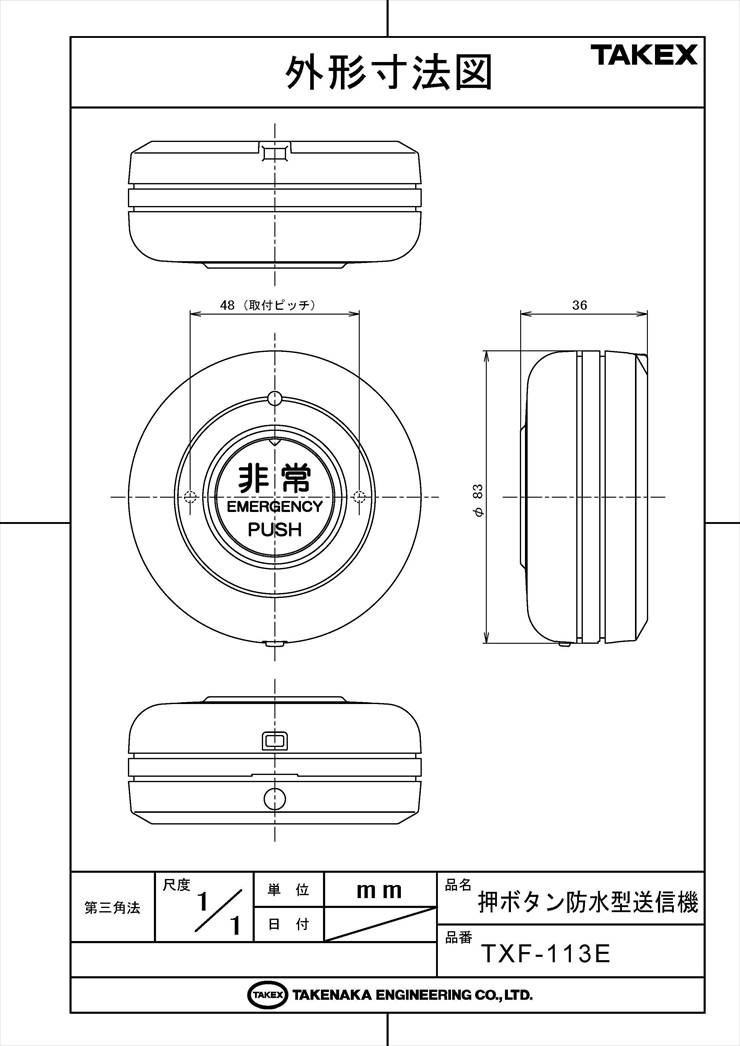

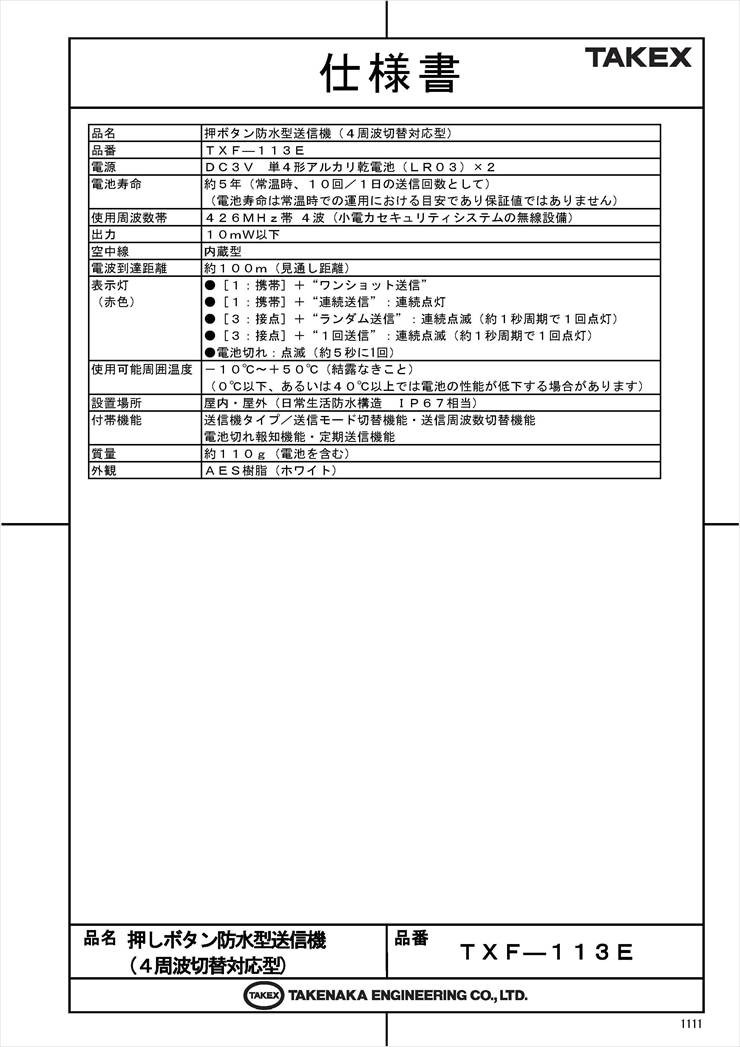

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 高齢者施設や病院の浴室・トイレ
  • 工場の屋外作業現場や水回り
  • 商業施設の非常呼び出しシステム
  • 他ワイヤレス機器が密集する大規模施設

導入前に確認したいポイント

  • 受信機が「426MHz帯」に対応しているか
  • 設置面が電波を遮断する金属製でないか
  • 通信距離は見通し100m以内の範囲か
  • 「携帯用」か「壁掛用」かの固定方法

特長

4周波切替対応による干渉回避

送信周波数をF1からF4までの4種類から任意に選択可能です。大規模施設や複数のシステムが近接する現場でも、周波数を分散させることで電波干渉や混信のリスクを大幅に軽減し、確実な信号伝達を担保します。

IP67相当の高度な防水構造

日常生活防水構造（IP67相当）を採用しており、浴室や水のかかる屋外、湿気の多い環境でも安心して設置いただけます。AES樹脂の堅牢なボディが内部基板を保護します。

用途に合わせて選べる送信モード

「携帯モード」と「接点モード」の切り替えが可能です。ボタンを押した時のみ送信するワンショット送信や、異常状態を維持してリセットボタンを押すまで送信を続ける連続送信など、現場の運用ルールに最適化できます。

視認性の高い「非常」専用デザイン

ボタン部分に「EMERGENCY / 非常」の明確な印字が施されています。パニック時でも直感的に押しやすい大型ボタン設計となっており、緊急時の操作ミスを防ぎます。

長寿命・メンテナンス性の向上

市販の単4形アルカリ乾電池2本で約5年の長期運用が可能です。特別な電池を必要としないため、電池交換時のコストと手間を抑えることができます。

二重の自己監視機能（フェイルセーフ）

「電池切れ報知機能」に加え、定期的に信号を送る「定期送信機能（ハートビート）」を搭載。送信機の故障や電池切れ、盗難による消失を受信機側で速やかに検知できるプロ仕様の設計です。

多彩な設置バリエーション

壁面へのビス止め、ガラス面等への粘着シート固定、卓上設置、さらには別売のプロテクター（BPR-126）との組み合わせなど、施工場所の条件を選ばない柔軟な取付が可能です。

選定時に評価したい強み

  • 混信に強い： 4周波切替により他システムとの衝突を物理的に回避。
  • 過酷な環境に対応： IP67防水で浴室や屋外設置が標準仕様。
  • 運用の柔軟性： 現場で送信挙動（ワンショット/連続）をDIPスイッチ設定可能。
  • 高い信頼性： 定期送信機能により「届かない」を未然に防ぐ死活監視。

LED表示灯の挙動（赤色）

ステータス LEDの挙動 内容
ワンショット送信 約4秒間点灯 1回のボタン操作で送信し、自動で終了します。
連続送信 連続点灯 リセットボタンを押すまで送信し続けます。
接点送信（保持） 連続点滅（1秒周期） 20秒ごとに繰り返し送信し、状態を保持します。
電池切れ報知 約5秒に1回点滅 電圧低下を検知。速やかに電池交換が必要です。

内部DIPスイッチ設定

スイッチ番号 設定内容 機能詳細
SW1・SW2 送信モード設定 携帯（ワンショット/連続）、接点（ランダム/1回送信）の切り替え。
SW3・SW4 周波数切替 F1, F2, F3, F4 の4チャンネルから周波数を選択。

製品仕様

項目 内容
品名 / 品番 押ボタン防水型送信機（4周波切替対応型） / TXF-113E
電源 DC3V 単4形アルカリ乾電池（LR03）×2
電池寿命 約5年（常温時、10回／1日の送信回数として）
使用周波数帯 426MHz帯 4波（小電力セキュリティシステムの無線設備）
出力 10mW以下
空中線 内蔵型
電波到達距離 約100m（見通し距離）
使用可能周囲温度 －10℃〜＋50℃（結露なきこと）
設置場所 屋内・屋外（日常生活防水構造 IP67相当）
付帯機能 送信機タイプ／送信モード切替・送信周波数切替・電池切れ報知・定期送信機能
質量 約110g（電池を含む）
外観 AES樹脂（ホワイト）
外形寸法 φ83mm × D36mm

FAQ

Q：お風呂の中で使っても大丈夫ですか？ A：IP67相当の防水構造ですので浴室への設置は可能ですが、水没させての使用や、浴槽の中に入れての使用は想定されていません。壁面に固定してご使用ください。
Q：電池交換の時期はどうやってわかりますか？ A：電池が消耗してくると、本体の赤色LEDが約5秒に1回点滅してお知らせします。また、受信機側でも電池切れ信号を受信して報知することができます。
Q：電波が届く距離はどれくらいですか？ A：障害物のない見通し距離で約100mです。壁などの遮蔽物がある場合は距離が短くなりますので、必要に応じて中継機の設置をご検討ください。
Q：複数の送信機を同じ場所で使うと混信しませんか？ A：本製品は4周波切替に対応しています。チャンネルを分けることで混信を回避し、安定した運用が可能です。
Q：充電式の電池は使用できますか？ A：電圧の関係上、単4形アルカリ乾電池の使用を強く推奨します。充電式電池では本来の電池寿命や通信性能を発揮できない場合があります。
Q：送信ボタンを押し続けなくても信号を出し続けることはできますか？ A：はい、内部のDIPスイッチで「連続送信モード」に設定すれば、一度押すと内部のリセットボタンを押すまで送信を継続させることが可能です。
Q：定期送信機能とはどのようなものですか？ A：送信ボタンが押されていなくても、定期的に「生きています」という信号を受信機に送る機能です。送信機の故障や電池切れ、盗難などをいち早く察知できます。
Q：屋外の雨が当たる場所に設置できますか？ A：IP67相当の防水性能がありますので、屋外の雨がかかる場所への設置も可能です。
Q：送信機を紛失した場合、シリアル番号で登録できますか？ A：はい、本体内部のシールに記載されている7桁のシリアル番号（S/No.）を受信機に手動入力することで登録可能です。
Q：電池を新しく入れた直後にボタンを押しても反応しません。 A：電池をセットしてからシステムが初期化されるまで約5秒かかります。初期化完了まではボタン操作を受け付けませんのでご注意ください。
