パッシブセンサー 立体警戒型・12m用 TAKEX 竹中エンジニアリング [PA-5312A]

パッシブセンサー 立体警戒型・12m用 TAKEX 竹中エンジニアリング [PA-5312A]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング パッシブセンサー 屋内用 ファジィ処理

PA-5312A ファジィ型パッシブセンサー 立体警戒型・12m用

人間と小動物を高度に判別するファジィ理論を採用した、12m立体警戒型の高精度パッシブセンサーです。微動検知機能や自己診断機能など、BtoBの防犯現場で求められる高い信頼性とメンテナンス性をコンパクトなボディに凝縮しています。

  • 型番： PA-5312A
  • 製品名： ファジィ型パッシブセンサー 立体警戒型・12m用
  • 方式： パッシブインフラレッド方式（デュアルツイン素子＋ファジィ処理）
  • 主な用途： オフィス、店舗、重要施設などの屋内侵入監視
  • 設置場所： 屋内（天井面・壁面対応）
  • 電源： DC9.5?30V（無極性）

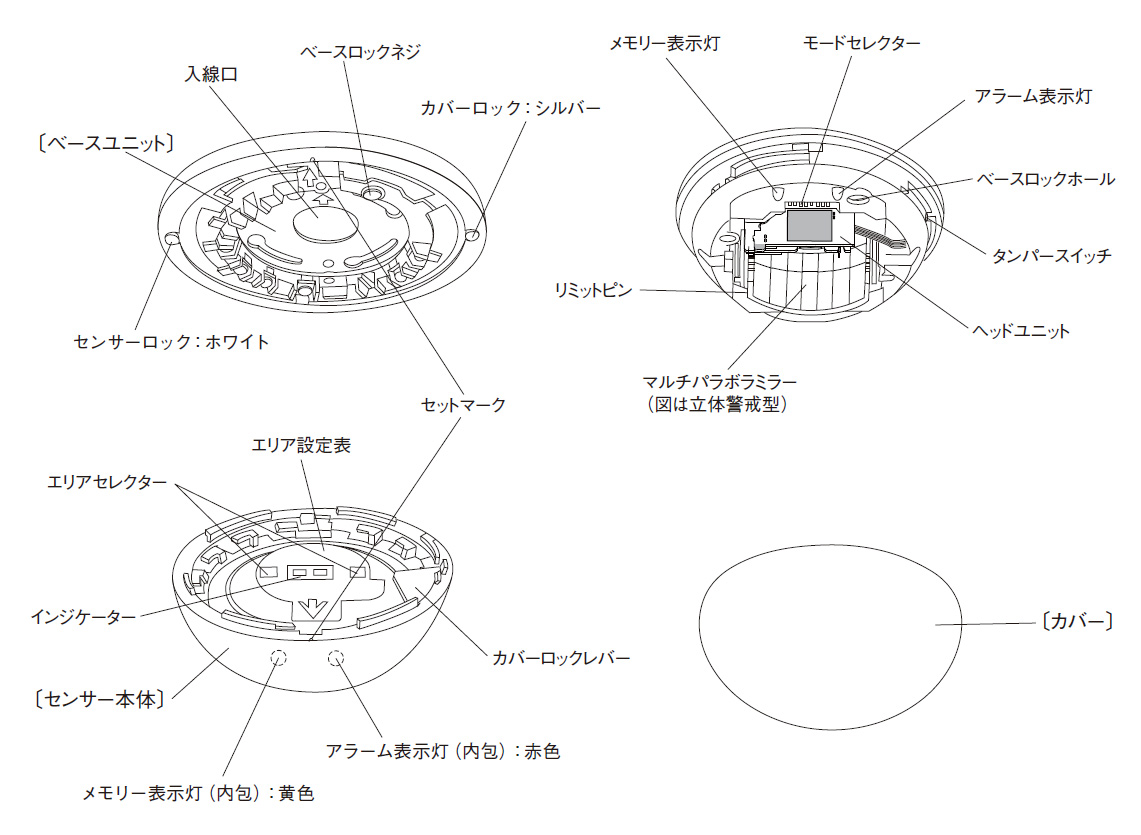

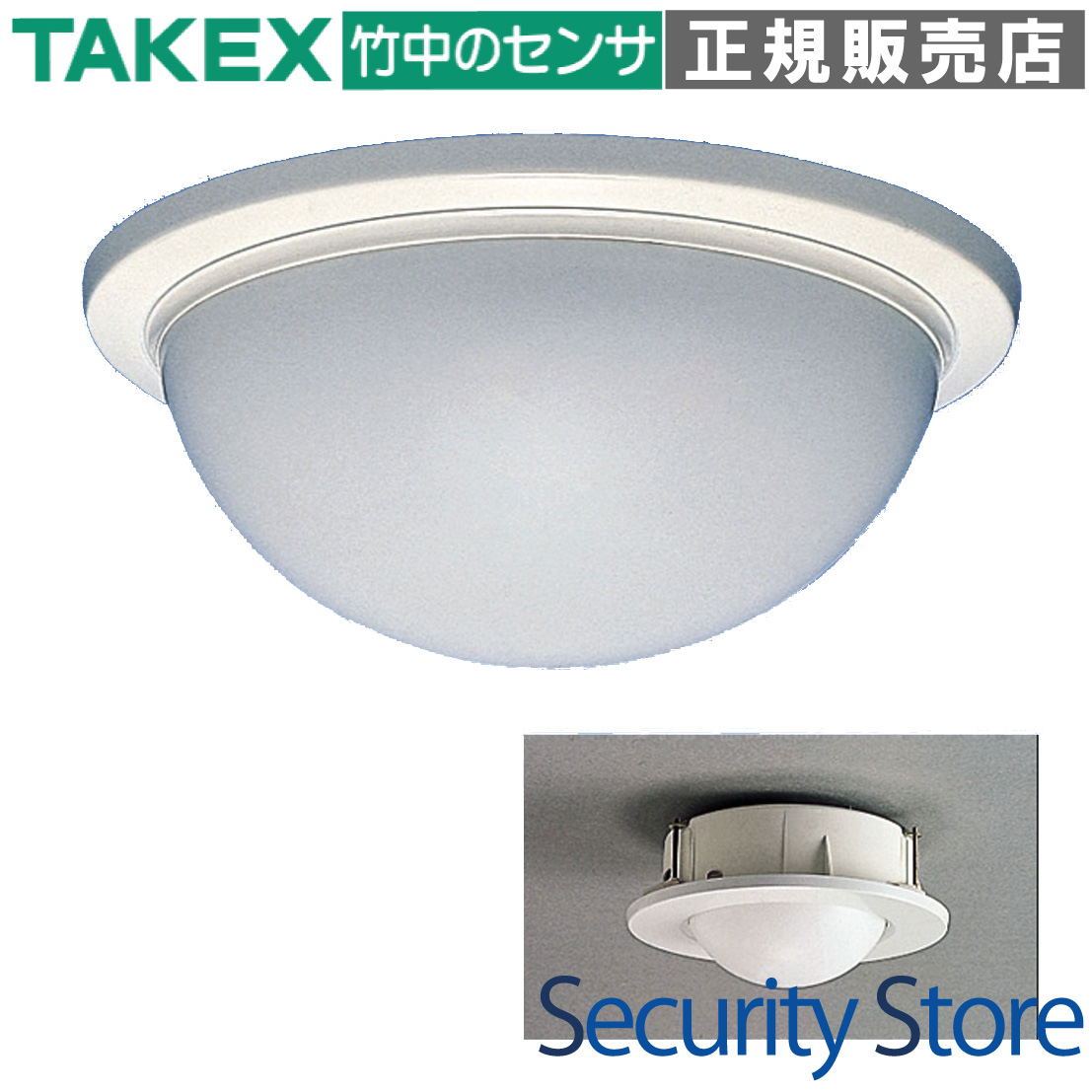

PA-5312A 製品画像

資料ダウンロード

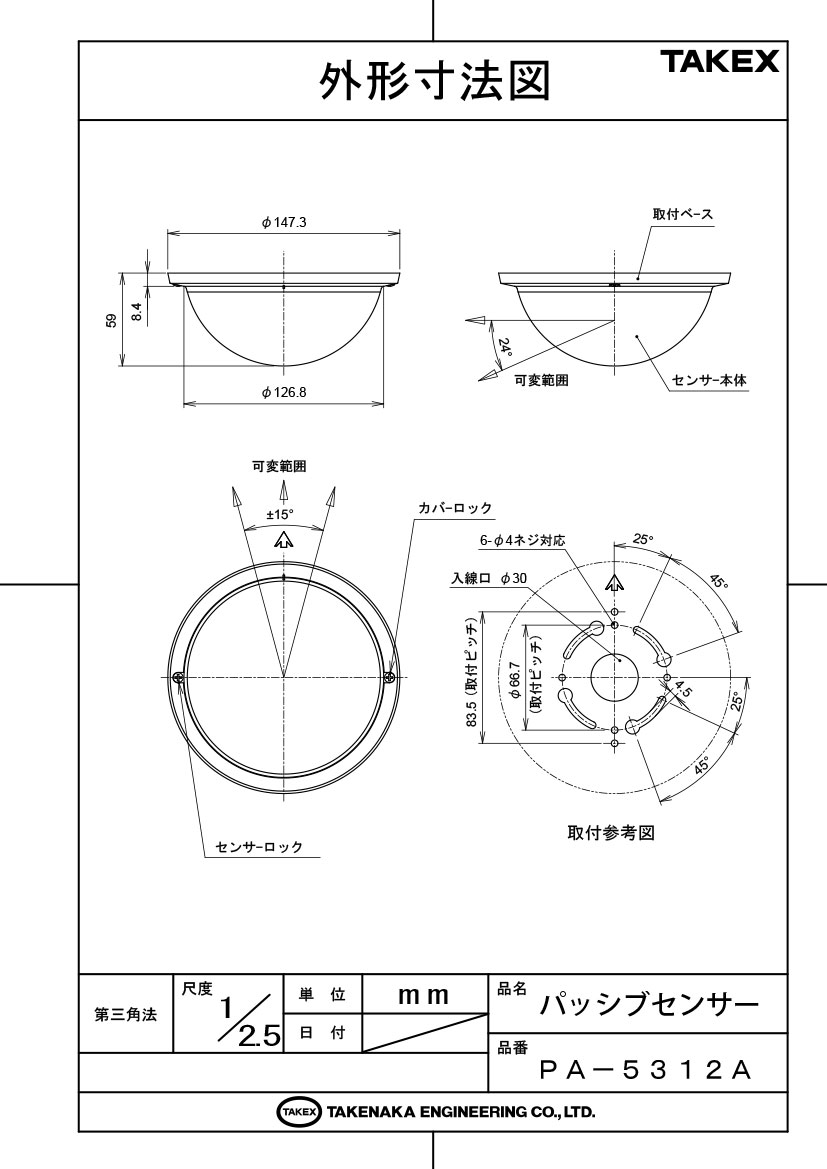

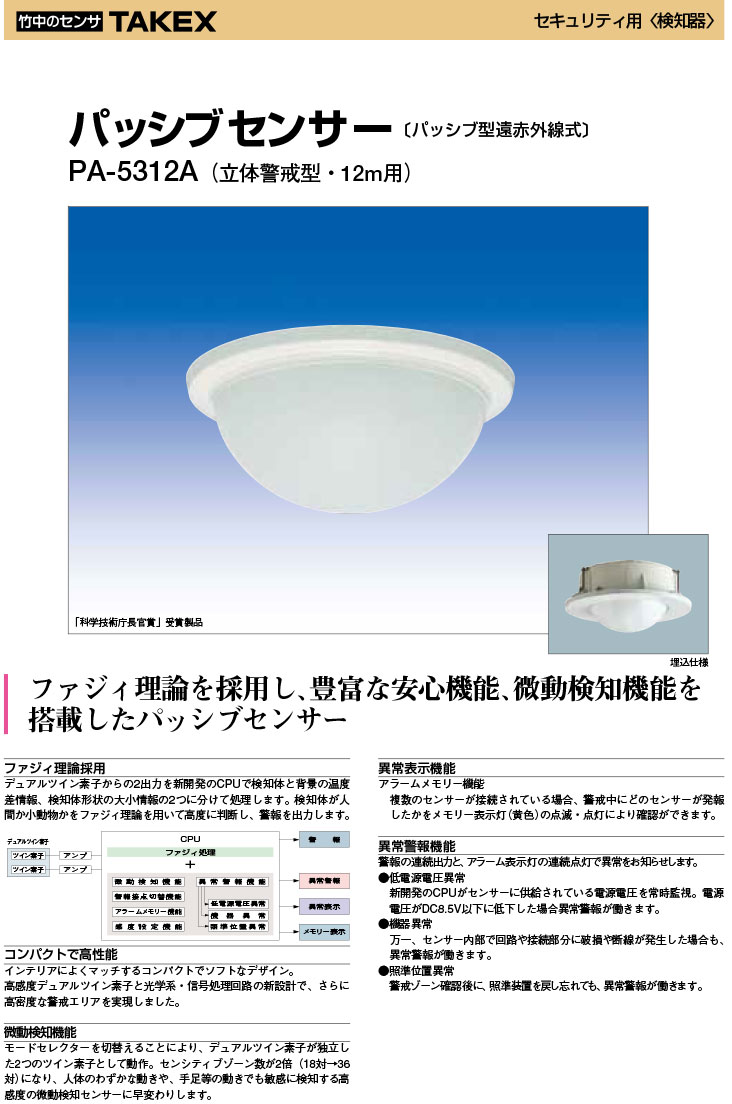

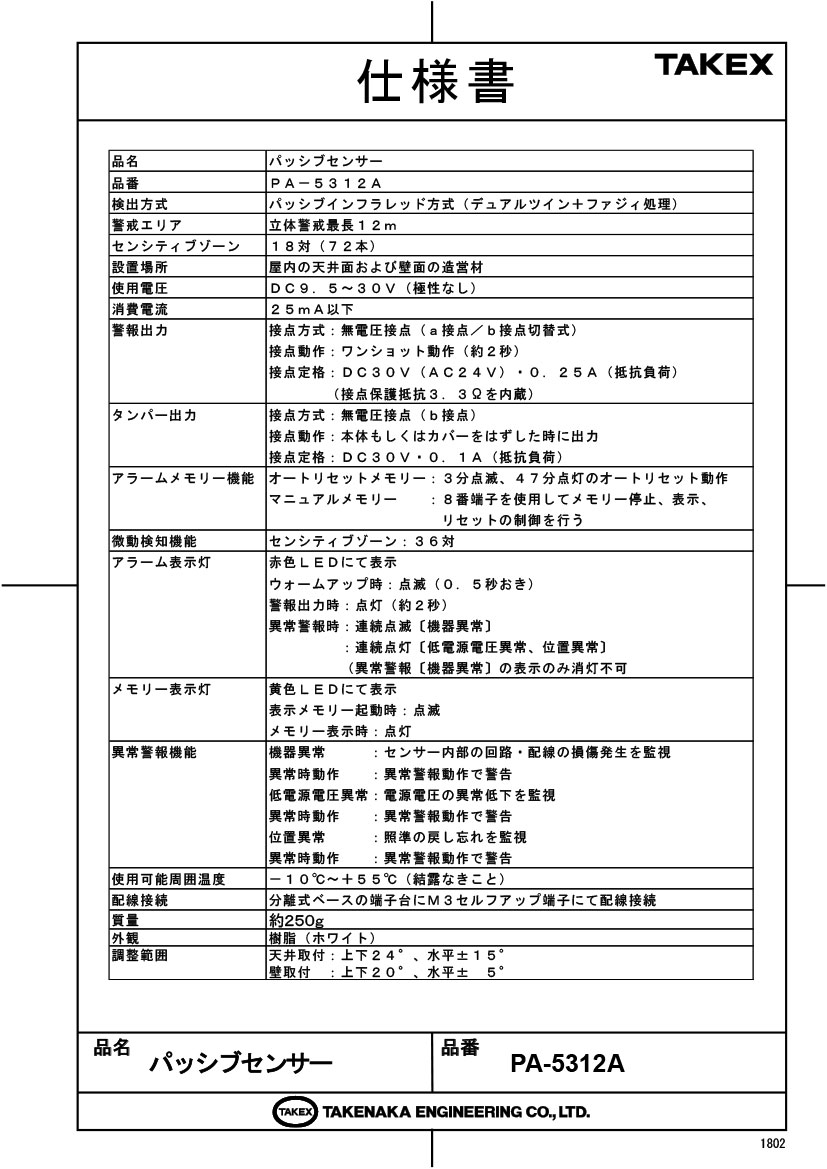

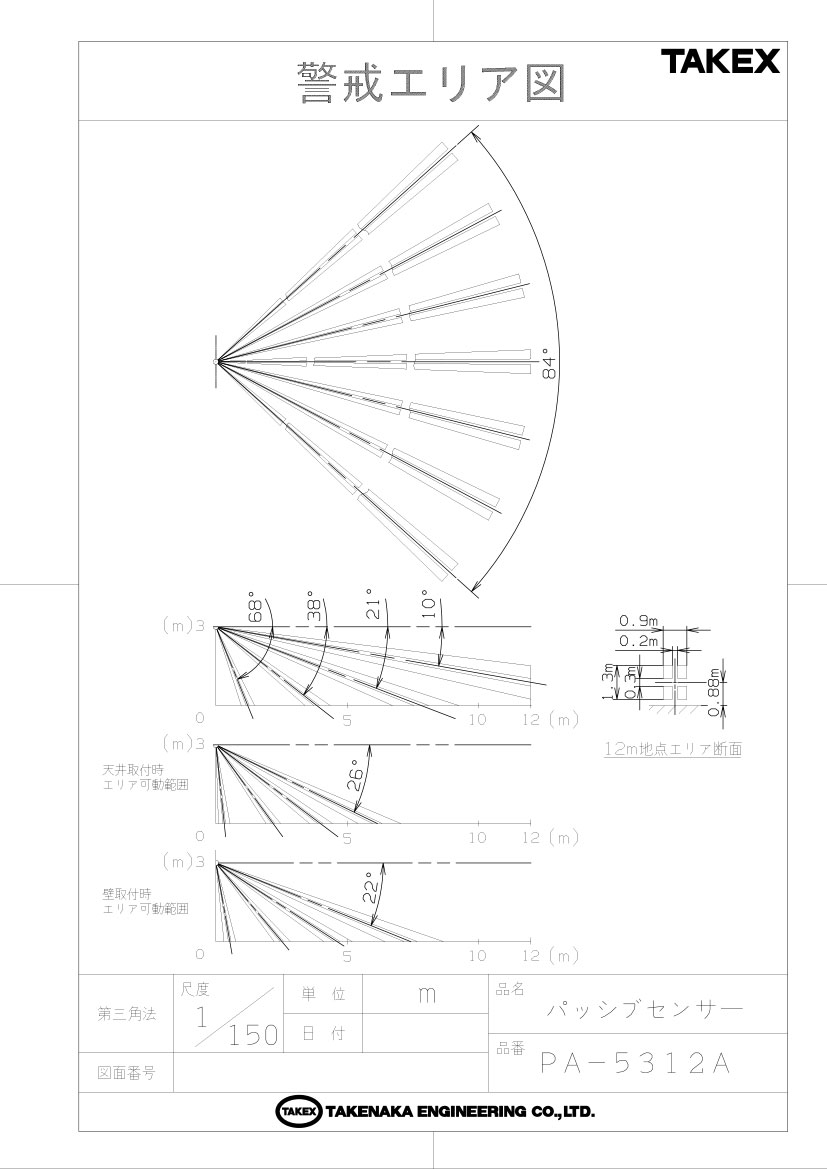

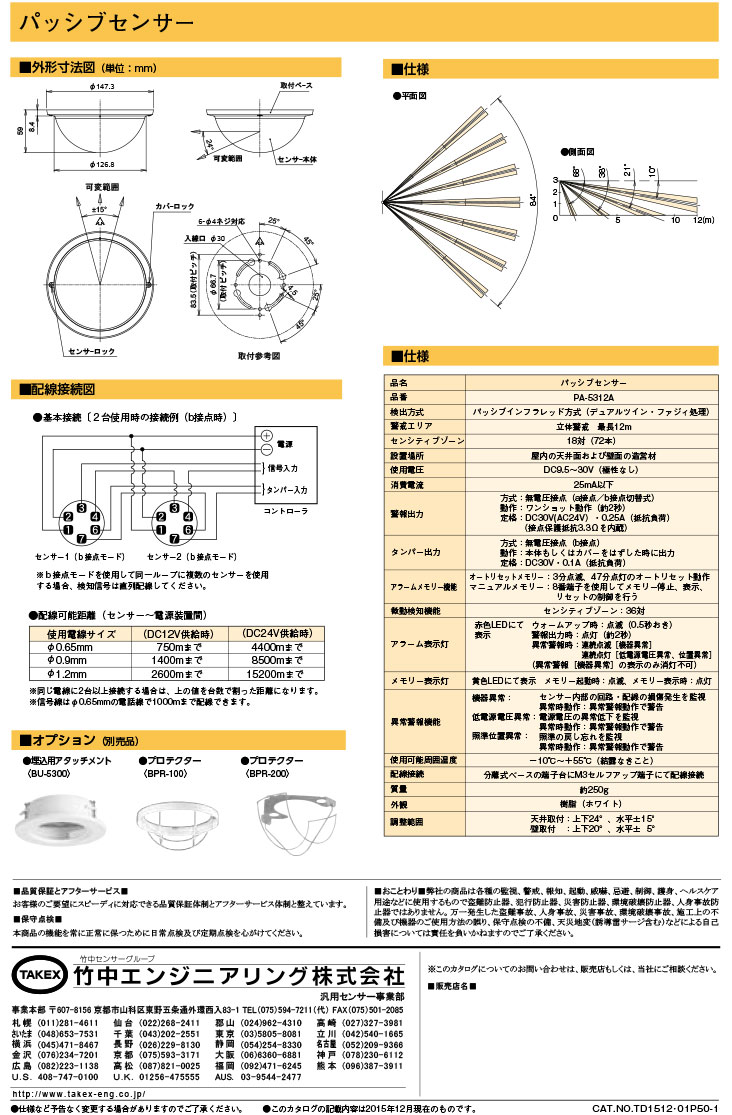

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 配線接続図（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • オフィス、店舗、住宅の屋内警戒
  • 小動物（ネズミやペット）による誤動作を最小限に抑えたい環境
  • 受付や重要室など、人のわずかな動きを検知したい場所
  • 複数のセンサーを統合管理するアラームメモリーが必要な現場

導入前に確認したいポイント

  • 屋内専用です。直射日光やエアコンの吹き出し口付近は避けてください。
  • 標準は天井取付です。壁面取付には付属のカバースペーサーを使用します。
  • ガラス越しでは赤外線エネルギーを透過しないため、検知できません。
  • 電源はDC12V/24Vのどちらでも対応可能（DC9.5〜30V）です。

特長

ファジィ理論による高度な人間・小動物判別

高感度デュアルツイン素子からの2出力を新開発のCPUで解析。検知体と背景の温度差情報、および検知体の形状情報の2要素をファジィ理論を用いてリアルタイムに処理します。これにより、侵入者（人間）と環境ノイズ（小動物や温度変化）を的確に判別し、確実な警報出力を実現します。

「微動検知機能」で小さな動きも見逃さない

モードセレクターを切り替えることで、デュアルツイン素子を独立した2つのツイン素子として動作させることが可能です。この際、センシティブゾーン数は通常の2倍（18対→36対）に増加。人体のわずかな動きや、手足の動きだけでも敏感に検知する高感度センサーに早変わりします。

安心の「自己診断機能」と「異常警報」

CPUがシステムの健全性を常時監視します。万一、センサー内部の回路破損や断線が発生した場合、あるいは電源電圧が約8.5V以下に低下した場合、さらには調整後の照準装置の戻し忘れといった施工ミスまでも検知。アラーム表示灯の連続点灯・点滅と、警報接点の連続出力で異常を知らせます。

選定時に評価したい強み

  • 誤報耐性： ファジィ処理とデュアルツイン方式により環境ノイズに極めて強い。
  • 施工性： 電源入力は極性なし（無極性）で、現場での結線ミスを軽減。
  • メンテナンス性： 表示灯の挙動で機器異常、電圧異常、位置異常を即座に判別可能。
  • デザイン： インテリアに調和するコンパクトでソフトなフォルムを採用。
  • 調整の容易さ： 照準モードにより、ミラーが捉えているエリアを目視で確認可能。

施工・設置ガイド

LEDインジケーターの挙動詳細

状態 アラーム表示灯（赤） 内容・処置
ウォームアップ 点滅（約0.5秒おき） 電源投入後、約1分間の安定待機状態。
警報出力中 点灯（約2秒間） 人体検知。正常な動作です。
機器異常 連続点滅（2回周期） 内部回路の破損・断線。センサー本体の交換が必要です。
低電源電圧異常 連続点灯 電源が約8.5V以下に低下。配線の見直し、電源装置の確認。
位置異常 連続点灯 ヘッドユニットが照準位置のまま。警戒位置へ押し戻してください。

推奨配線距離（DC12V供給時）

電源装置からセンサーまでの最大配線距離（目安）です。

  • φ0.65mm：最大 750m
  • φ0.9mm：最大 1400m
  • φ1.2mm：最大 2500m

製品仕様

項目 内容
型番 / 品番 PA-5312A
品名 ファジィ型パッシブセンサー
検出方式 パッシブインフラレッド方式（デュアルツイン＋ファジィ処理）
警戒エリア 立体警戒最長12m（18対・72本）
微動検知ゾーン 36対（72本）
設置場所 屋内の天井面および壁面
使用電圧 DC9.5?30V（極性なし）
消費電流 25mA以下
警報出力 接点方式：無電圧半導体接点（a接点／b接点切替式）
接点動作：ワンショット動作（約2秒）
接点定格：DC30V（AC24V）・0.25A以下
タンパー出力 接点方式：無電圧接点（b接点）
接点動作：本体もしくはカバーをはずした時に出力
接点定格：DC30V・0.1A以下
アラームメモリー オートリセット（47分点灯） / マニュアルメモリー切替可能
異常警報機能 機器異常（内部破損）、低電源電圧異常、位置異常（照準戻し忘れ）
周囲温度範囲 ?10℃?＋55℃（結露なきこと）
調整範囲 天井：上下24° 水平±15° / 壁面：上下20° 水平±5°
外観 / 質量 ホワイト樹脂 / 約250g

FAQ

Q：PA-5312Aはどのような場所に設置するのが最適ですか？ A：屋内のオフィス、店舗、住宅などの天井や壁面への設置が最適です。12mの範囲を立体的に監視できます。
Q：小動物による誤作動を防ぐことはできますか？ A：はい。ファジィ理論を用いたCPU処理により、人間と小動物を高度に識別して誤報を大幅に軽減します。
Q：微動検知機能とは何ですか？ A：手足の動きなど、人体のわずかな動作でも敏感に検知できる高感度モードです。重要区域での監視に有効です。
Q：電源の配線にプラス・マイナスの極性はありますか？ A：無極性（極性なし）回路を採用しているため、現場での結線ミスを気にせず施工いただけます。
Q：アラームメモリー機能はどのように動作しますか？ A：オートモードでは発報後、黄色LEDが3分点滅、47分点灯し自動消灯します。どのセンサーが発報したか後から確認できます。
Q：赤色LEDが点灯したまま消えないのですが？ A：供給電圧の低下（8.5V以下）、または照準位置の戻し忘れの可能性があります。電圧とユニットの状態を確認してください。
Q：赤色LEDが2回周期で点滅しています。 A：機器異常（内部回路の破損や断線）を示しています。センサー本体の交換を検討してください。
Q：屋外で使用することはできますか？ A：いいえ、屋内専用モデルです。屋外での使用は故障の原因となるため避けてください。
Q：感度の調整は可能ですか？ A：はい。内部のDIPスイッチ（SW4・5）により、感度を60%、80%、100%、120%の4段階で設定可能です。
Q：壁面に取り付けることは可能ですか？ A：可能です。付属のカバースペーサーを使用し、パラボラミラーの可動範囲を調整することで壁面警戒に対応します。
