ツインミラー型パッシブセンサー TAKEX 竹中エンジニアリング [PA-6614]

ツインミラー型パッシブセンサー TAKEX 竹中エンジニアリング [PA-6614]

販売価格: 会員のみ販売

商品詳細

竹中エンジニアリング パッシブセンサー 第2世代ファジィ処理 高天井対応(6m)

PA-6614 ツインミラー型パッシブセンサー

業界初のツインミラー技術を第2世代へと進化させた、プロフェッショナル向けパッシブセンサーです。独自の光学系ユニットと最新のファジィアルゴリズムにより、小動物などの誤動作原因を徹底排除。最大6mの高天井設置にも対応し、夏場の過酷な温度条件下でも確実な検知性能を維持します。

  • 型番： PA-6614
  • 方式： パッシブインフラレッド（ツインミラー＋第2世代ファジィ処理）
  • 警戒エリア： 立体警戒 最大14m（31対・76本）
  • 設置場所： 屋内天井面（取付高さ 2.0m ? 6.0m）
  • 電源電圧： DC 7V ? 30V（無極性）
  • 消費電流： 8mA 以下（超低消費電力）

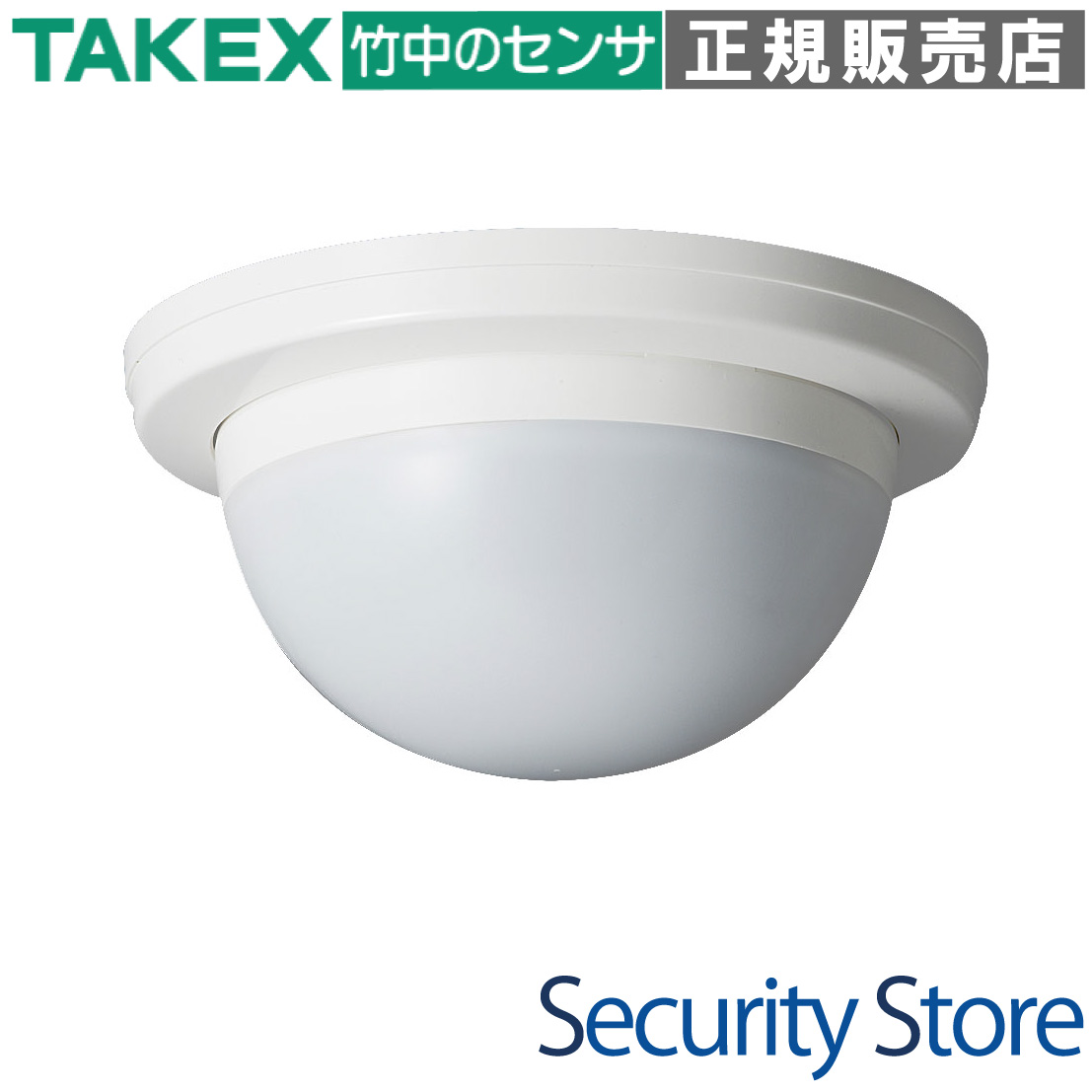

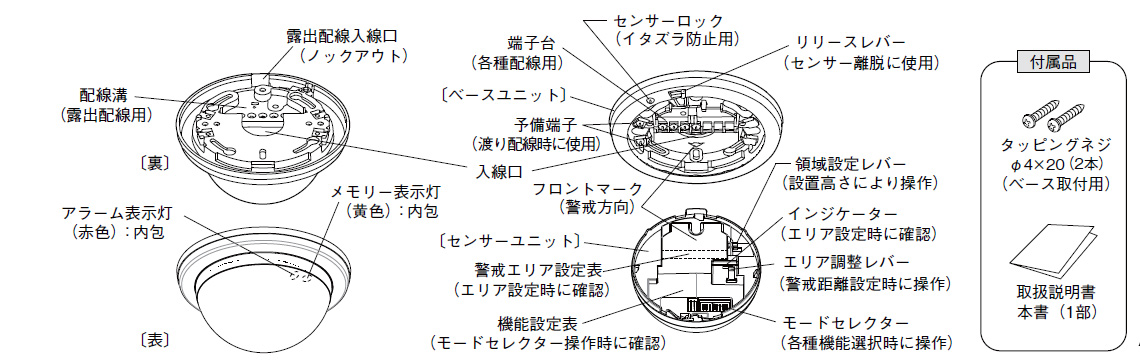

PA-6614 ツインミラー型パッシブセンサーの製品画像

資料ダウンロード

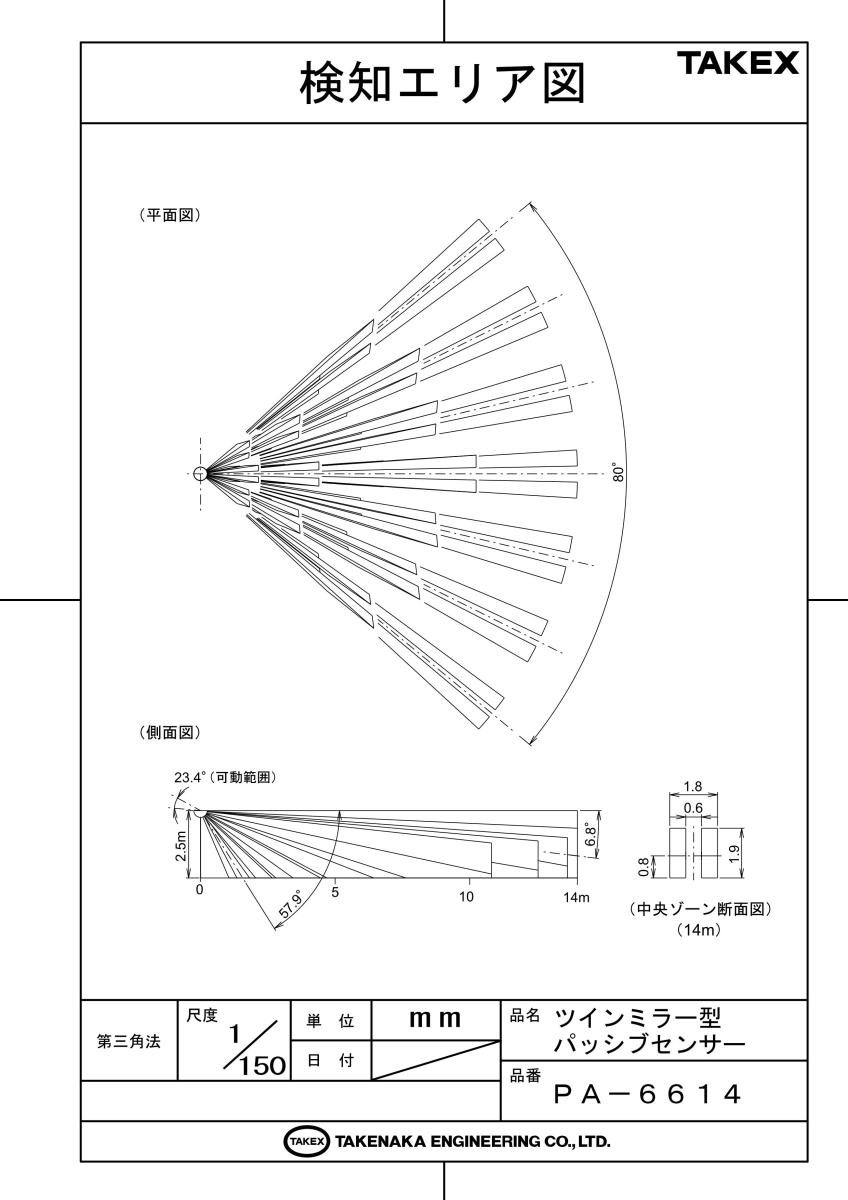

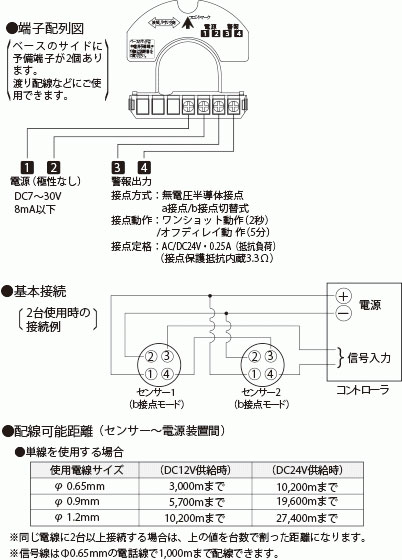

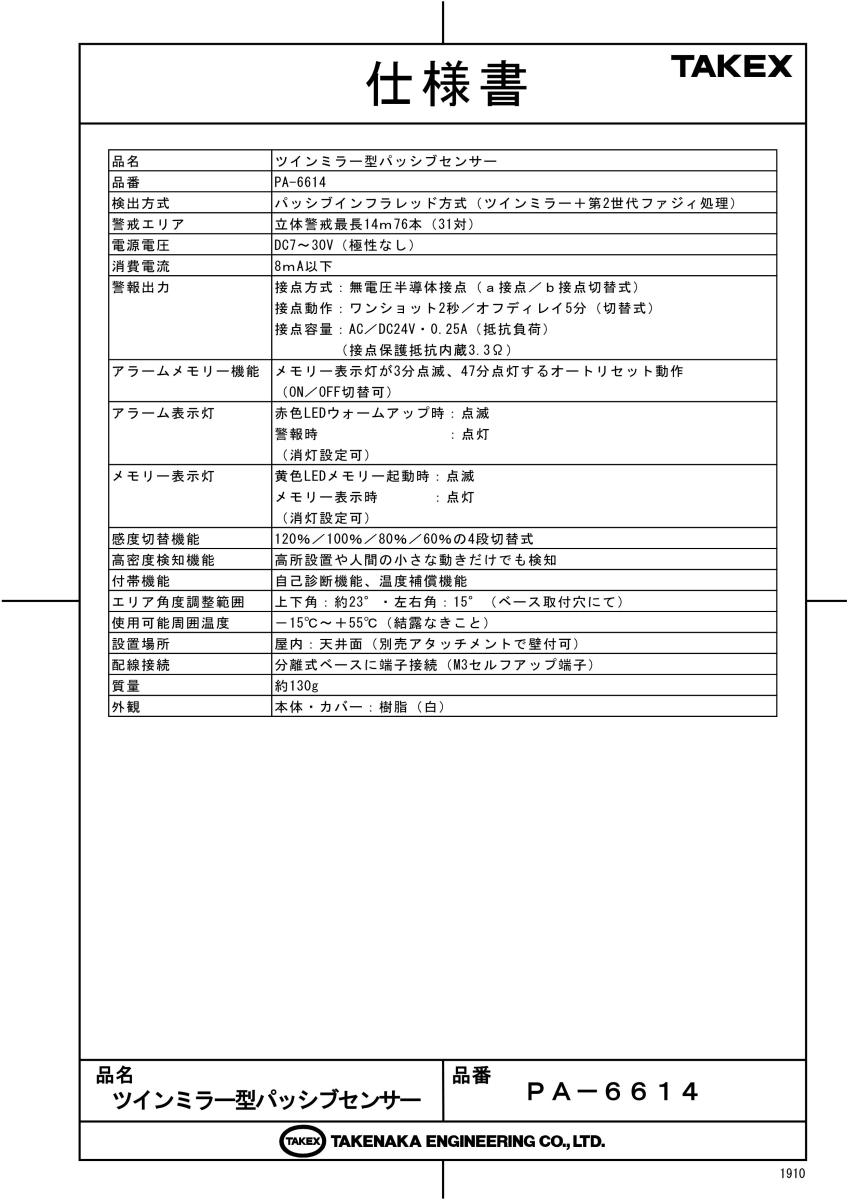

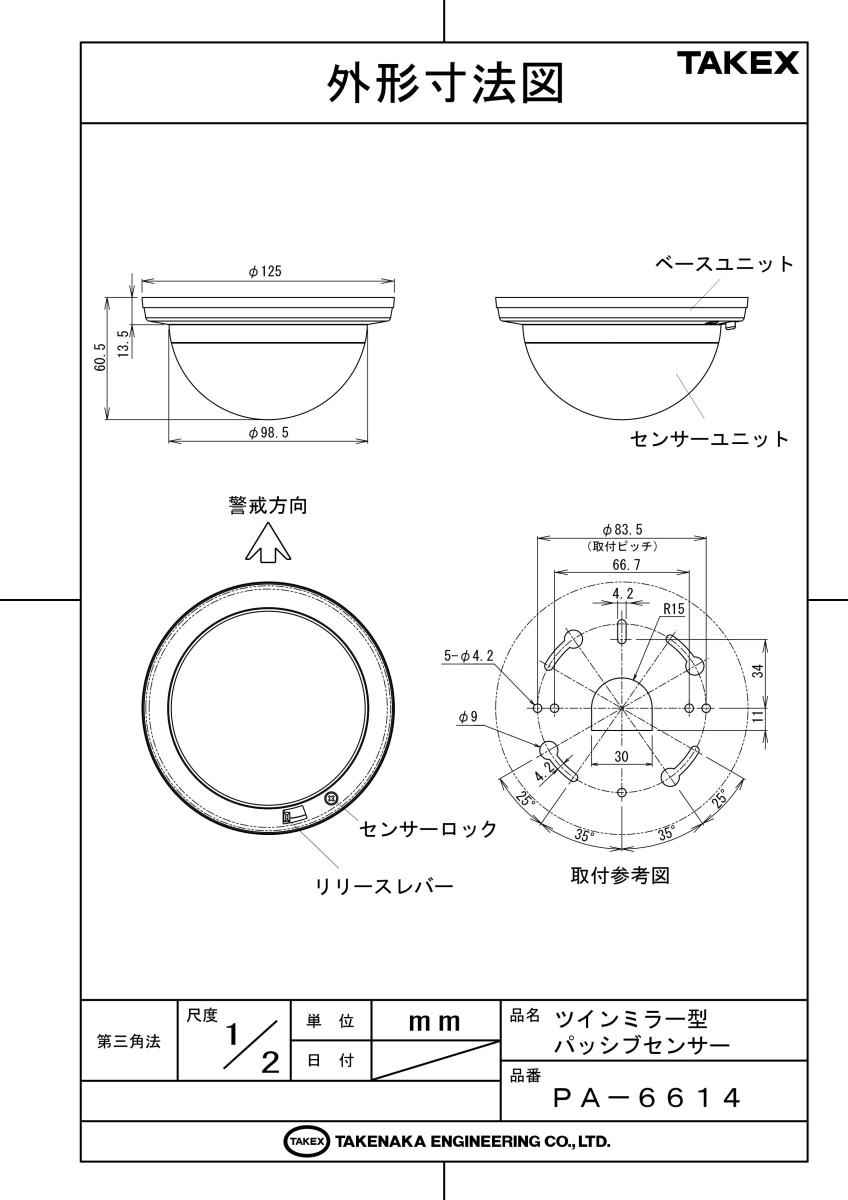

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 配線接続図（GIF） 外形寸法図（PDF）

この製品が向いている用途

  • 天井高が2mから6mまで変動するオフィスや大型店舗
  • 夏場の室温上昇による失報が懸念される高天井倉庫
  • 小動物（ネズミやペット等）の侵入による誤報に悩む現場
  • 低消費電力が求められる大規模な防犯システム構築

導入前に確認したいポイント

  • 屋内専用です。防水・防塵構造ではないため屋外設置は避けてください。
  • 壁面への取り付けには、別売のアタッチメントが必要となります。
  • ガラス越しでは遠赤外線を検知できないため、遮蔽物のない場所を選定してください。
  • 高密度モード使用時は小さな揺れにも敏感になるため、安定した設置面を確保してください。

特長

第2世代ファジィ処理による高度な環境対応

最新の第2世代ファジィ処理（環境対応型アルゴリズム）を搭載しています。単純なカウント処理とは異なり、人体と小動物の信号波形を正確に識別。特に、周囲温度が人体の体温に近づく夏場などの温度差が少ない過酷な環境下でも、安定した検知能力を発揮し、失報リスクを劇的に低減します。

独自のツインミラー機構と高密度エリア設定

センサー内部に独立した2組の光学系ユニット（ツインミラー）を内蔵しています。設置高さや警戒距離に応じて2つの反射鏡の可動を切り替えることで、広範囲な設置環境（天井高2m〜6m）において常に最適な警戒エリアを配置。人体の微細な動きも逃さず、かつ小動物による誤動作を抑制します。

環境と運用に配慮したエコ＆タフ設計

動作電圧範囲をDC7〜30Vまで拡大し、消費電流を8mA以下に抑えた省エネ設計です。さらに、落雷による故障を防ぐ雷サージ性能の向上や、カバーの変色を防ぐ紫外線対策など、BtoBの現場で長期にわたり安定して稼働するための工夫が随所に施されています。

選定時に評価したい強み

  • 高所対応： 最大6mの天井高に対応。一般的なセンサーでは対応困難な吹き抜け等にも最適。
  • 超低消費電力： 消費電流8mA以下のため、システム全体の電源容量に余裕を持たせることが可能。
  • 無極性電源： 配線に極性がないため、現場での結線ミスを未然に防止。
  • 温度補償機能： 周囲温度を常時監視し、感度を自動調整。常に一定の検知性能を維持。
  • 高密度警戒： 14m警戒から高密度検知まで、レバー設定一つで現場に最適化。

施工・設置ガイド

設置高さ（天井高）と目的の警戒距離に合わせて、内部の「エリア調整レバー」と「検知モード」を最適化してください。

確認項目 本製品の設定・仕様
推奨取付高さ 2.5m ? 3.5m（広域モード時：最大5m、高密度モード時：最大6m）
配線方法 分離式ベースの端子台（1?4番）に接続。極性はありません。
アラーム表示灯 赤色LED：ウォームアップ時点滅、検知時点灯（消灯設定可）。
メモリー表示灯 黄色LED：警報発報後50分間表示（3分点滅、47分点灯後自動消灯）。

LED表示の詳細動作

LED色 状態 意味
赤色 点滅（約1分間） ウォームアップ状態。警報出力は行われません。
点灯（約2秒間） 侵入検知。警報信号を出力中です。
黄色 点滅（3分間） メモリー起動直後の速報表示。
点灯（47分間） 点滅終了後の継続履歴表示。合計50分でリセット。

製品仕様

項目 内容
品名 ツインミラー型パッシブセンサー
品番 PA-6614
検出方式 パッシブインフラレッド方式（ツインミラー＋第2世代ファジィ処理）
警戒エリア 立体警戒：最長14m（31対・76本）
取付高さ 2.0m ? 6.0m
電源電圧 DC 7V ? 30V（極性なし）
消費電流 8mA 以下
警報出力 接点方式：無電圧半導体接点（a接点／b接点切替式）
接点動作：ワンショット2秒／オフディレイ5分（切替式）
接点容量：AC/DC 24V・0.25A（接点保護抵抗3.3Ω内蔵）
感度切替 120% / 100% / 80% / 60% の4段切替
付帯機能 アラームメモリー機能、温度補償機能、自己診断機能
使用可能周囲温度 ?15℃ ? ＋55℃（結露なきこと）
質量 約130g
外観 樹脂（ホワイト）

FAQ

Q：PA-6614の最大取付高さはどれくらいですか？ A：高密度モードを使用することで、最大天井高6.0mまでの設置に対応しています。高天井の倉庫やエントランス等に最適です。
Q：電源の配線にプラス・マイナスの向きはありますか？ A：無極性（極性なし）回路を採用しているため、プラス・マイナスを気にせずDC 7V〜30Vの範囲で配線可能です。現場での結線ミスを軽減します。
Q：夏場の温度上昇でセンサーが効きにくくなりませんか？ A：第2世代ファジィ処理と温度補償機能を搭載しており、周囲温度に応じて感度を自動最適化するため、夏場でも安定した検知性能を維持します。
Q：ペットを飼っている室内でも使用可能ですか？ A：ツインミラー方式とファジィ処理により小動物の識別能力は高いですが、設置環境や感度設定の調整が必要です。高密度モード時は敏感になるためご注意ください。
Q：アラームメモリー機能はどのように動作しますか？ A：発報後、黄色LEDが3分点滅し、その後47分間点灯し続けます。合計50分後に自動消灯するため、リセット忘れの心配がありません。
Q：落雷への対策はされていますか？ A：はい、従来機種よりも雷サージ性能が向上しており、外部からのノイズや雷サージに対してより堅牢な設計となっています。
Q：配線距離はどれくらいまで伸ばせますか？ A：DC12V供給時、φ0.65mmの電線で最大3,000mまで対応可能です（1台使用時）。大規模な施設での長距離配線にも対応します。
Q：赤色LEDがずっと点滅していますが故障ですか？ A：電源投入直後（約1分間）のウォームアップ動作中は点滅します。1分以上経過しても点滅し続ける場合は、内部回路の自己診断異常の可能性があります。
Q：屋外で使用することはできますか？ A：いいえ、屋内専用モデルです。防水構造ではありませんので、屋外や雨のかかる場所、湿気の非常に多い場所への設置は避けてください。
Q：表示灯（LED）を消した状態で運用できますか？ A：はい、内部のDIPスイッチ（SW1）の設定により、アラーム表示灯を消灯させた状態で警戒・運用することが可能です。
