商品詳細

TAKEX（竹中エンジニアリング）人感・音感ライト線検知 30m 屋外防雨型 LED2灯式

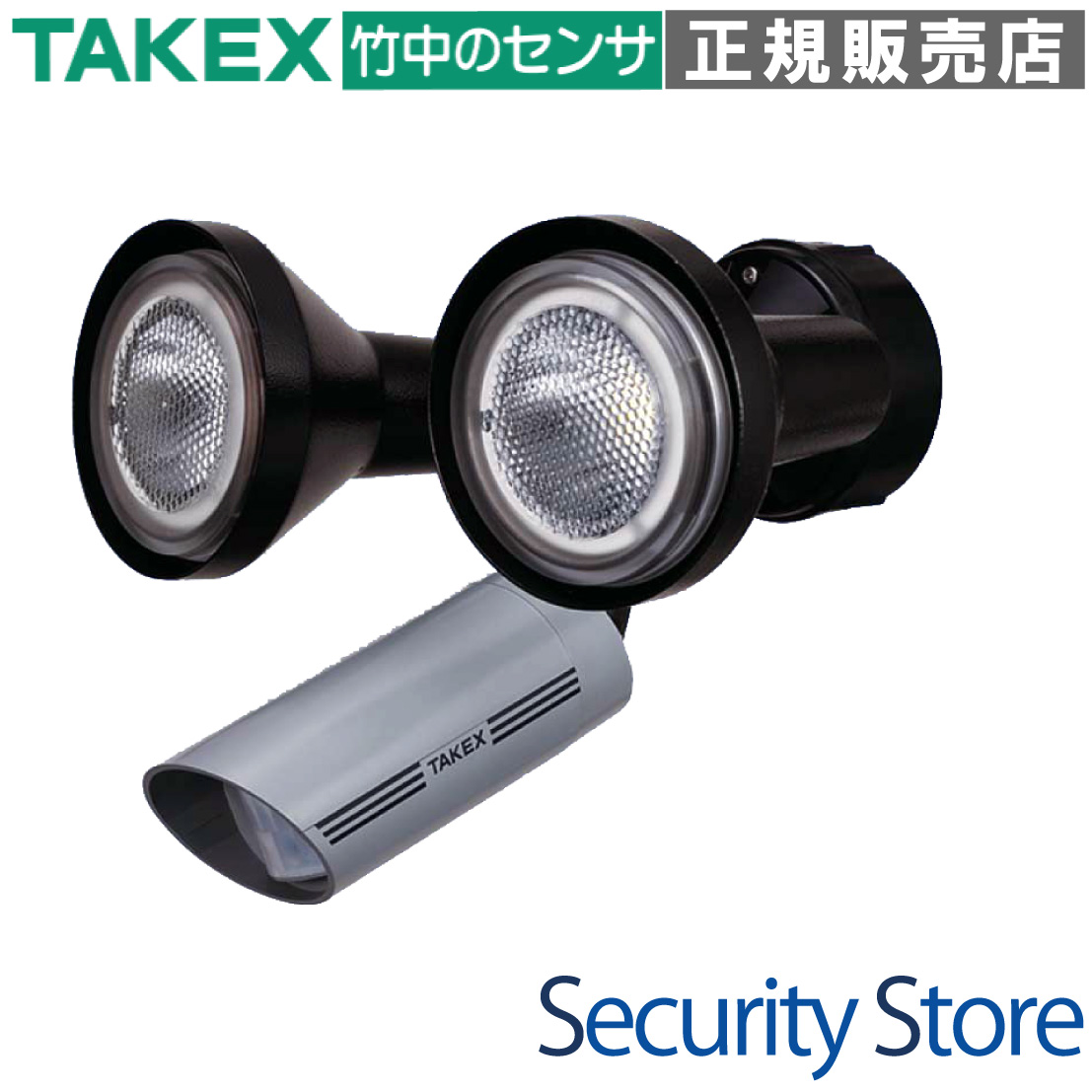

LCL-102N(G) 人感・音感ライト 2灯型線検知型外部制御対応グレー

最長30mのロングスパンをカバーする線検知型PIRと、破壊音や足音を逃さない音感センサーを融合。広範囲をムラなく照射する高性能LEDを2灯搭載し、単体での威嚇からシステム連動まで幅広く対応するプロ仕様のセンサーライトです。

型番： LCL-102N(G)
検知方式： パッシブインフラレッド（PIR）方式＋音波集音方式

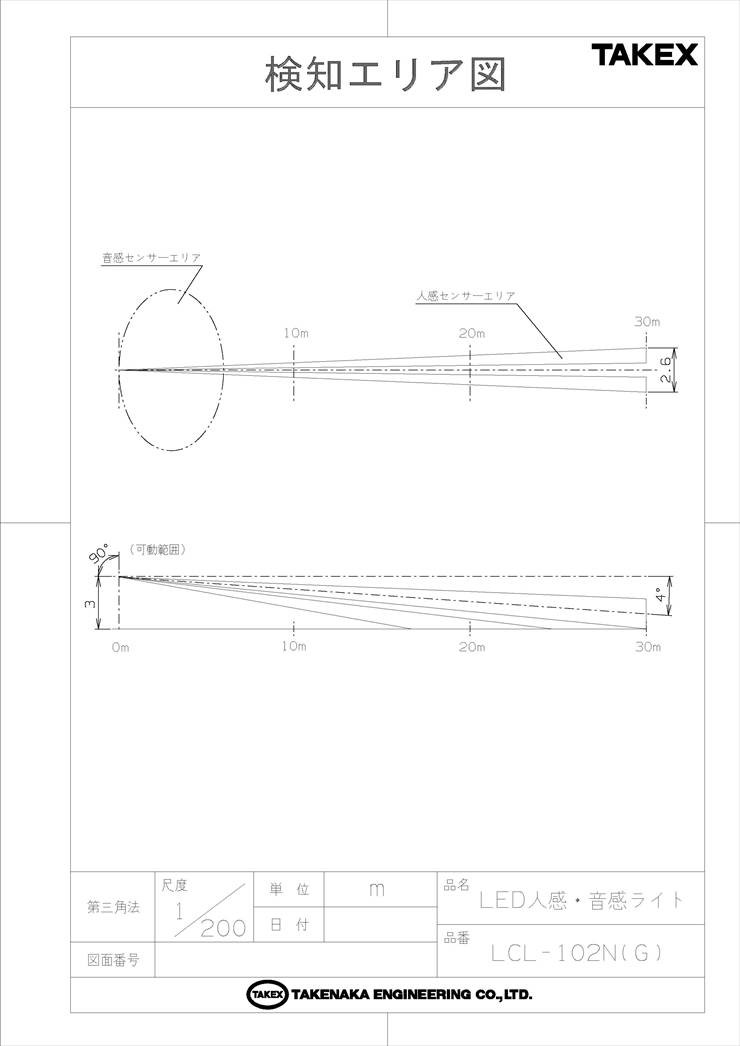

検知エリア： 人感：線検知最長30m / 音感：立体検知最長6m
光源： LEDビーム電球（150W相当）× 2灯
設置場所： 屋内・屋外（IP43相当・防雨構造）
特長： 外部制御・強制動作入力、電球監視出力、フラッシング機能

資料ダウンロード

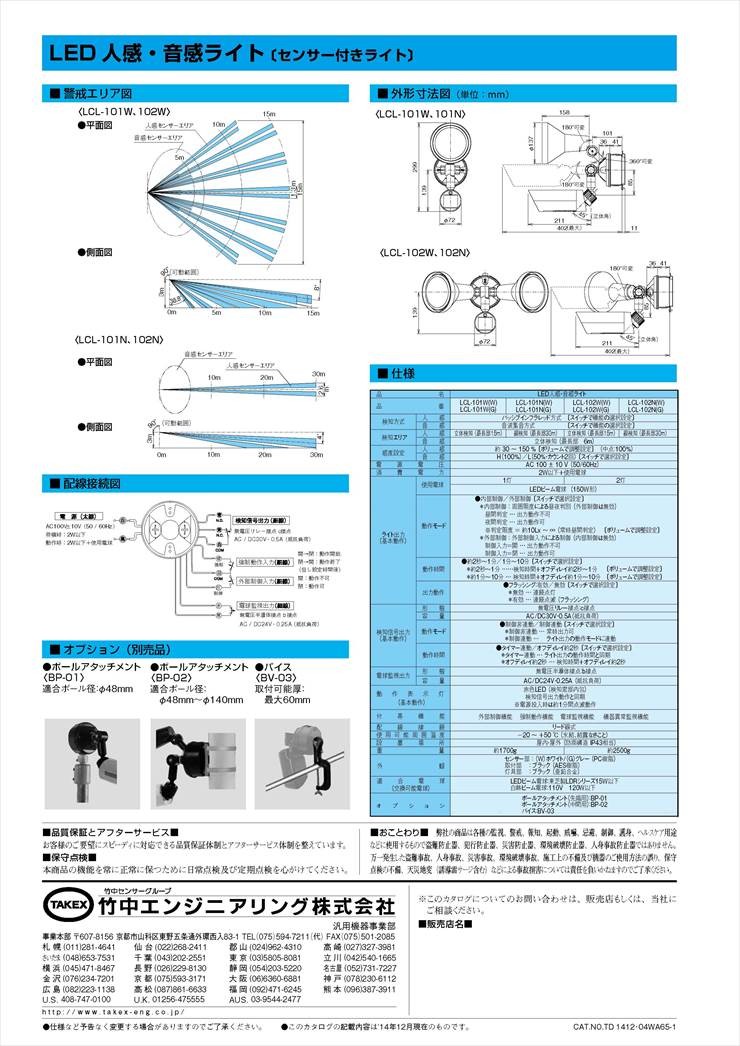

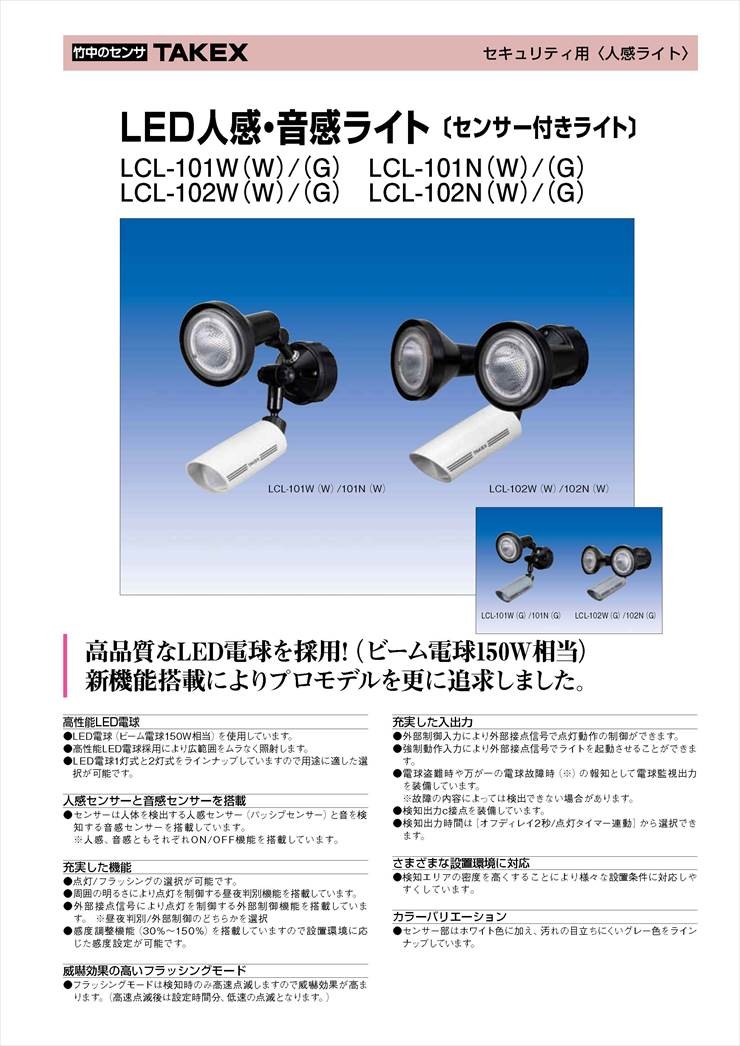

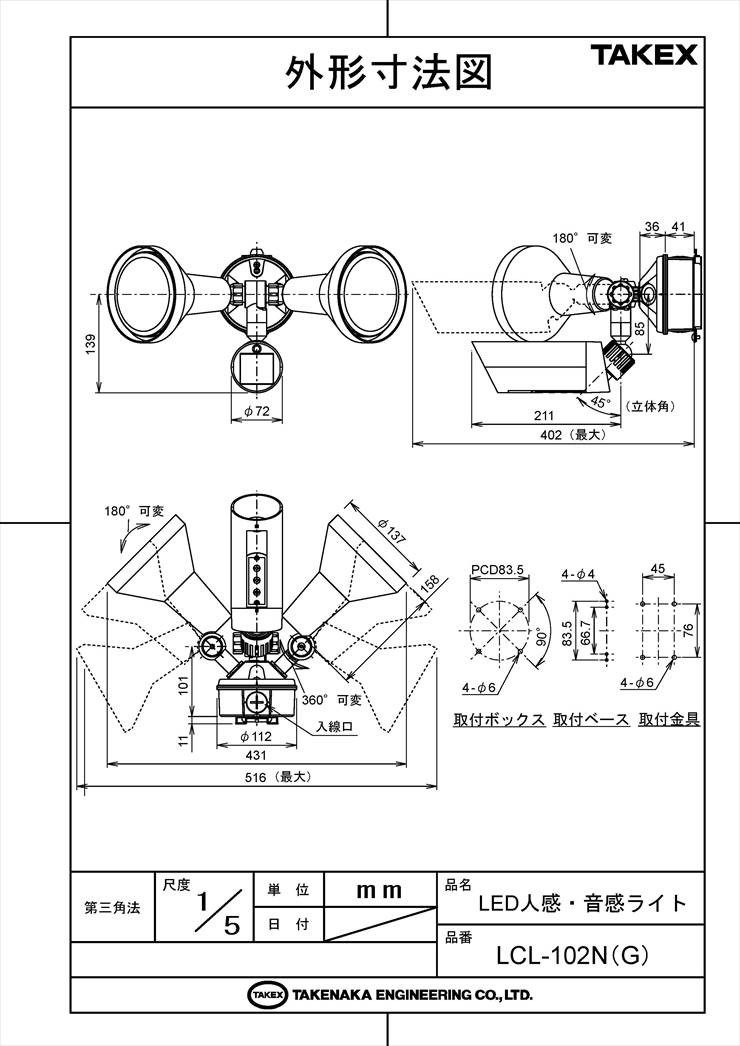

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）外形寸法図（PDF）

この製品が向いている用途

敷地境界線やフェンス沿いの長距離監視
資材置き場や駐車場などの外周防犯
熱源検知が困難な死角を伴う現場（音感併用）
警備システムや監視カメラとの連動運用

導入前に確認したいポイント

AC100Vの電源確保が可能か
検知ターゲットがエリアを横切る動線か
強風や騒音が激しすぎないか（音感設定用）
取付高さと角度（防雨性能維持のため）

特長

高性能LED電球による圧倒的な照射性能

ビーム電球150W相当の高品質LEDを2灯搭載。高性能な反射・拡散設計により、広範囲をムラなく明るく照射します。2灯式のため、照射方向を分散させることでより広い防犯範囲をカバー可能です。

人感＋音感のデュアル・センシング

人体から発せられる熱源を捉える「パッシブインフラレッド（人感）方式」と、周囲の音を拾う「音波集音（音感）方式」をダブルで搭載。熱源が隠れてしまう障害物の多い場所でも、破壊音や足音をトリガーに確実に動作させることができます。

最長30mをカバーする「線検知」レンズ

LCL-102Nは、細長く伸びる線状の検知エリアを持つ「線検知」モデルです。最長部30mという長距離を監視できるため、通路や敷地境界、フェンス沿いなどのピンポイントな警戒に最適です。

威嚇効果を最大化するフラッシングモード

検知時にライトを高速点滅させるフラッシング機能を搭載。通常の点灯よりも視覚的なインパクトが強く、侵入者に対して強力な心理的プレッシャーと警告を与えます。

プロの現場に応える充実した入出力端子

外部制御入力（システム許可/禁止）、強制動作入力（外部スイッチからの点灯）、検知信号出力（c接点）、そして電球の状態を監視する電球監視出力（b接点）を装備。単なるライトの枠を超えた「セキュリティデバイス」として機能します。

インテリジェントな電球監視とフェイルセーフ

2灯のうち片方が球切れした場合、放置による防犯能力低下を防ぐため、もう片方も含めて動作を一時停止させ、LEDインジケーターの点滅で異常を通知。同時に監視出力で中央管理室へアラートを送信可能です。

環境に合わせた緻密な感度・動作チューニング

人感感度は30%〜150%で調整可能。音感もカウント2回設定（L設定）に変更することで、突発的な環境ノイズによる誤動作を抑制できます。また、周囲の照度に応じた昼夜判別ボリュームも備えています。

    選定時に評価したい強み
    長距離対応： 30m線検知により、複数台のライトが必要だった通路を1台でカバー可能。
高信頼性： 電球監視機能により、保守メンテナンスのタイミングを逃しません。
システム連動： 豊富な接点入出力により、NVRや警備パネルとの親和性が極めて高い。
施工性： 汚れの目立ちにくいグレーカラーと、調整しやすいボールロック式センサー。



施工・設置ガイド

正確な動作と製品寿命の維持のため、以下の施工条件を遵守してください。

項目	施工上の注意・指針
設置姿勢	必ずセンサー部が下を向く垂直の状態で設置してください。横向きや倒立設置は浸水の原因となります。
角度調整	屋外で直接雨が当たる場合、センサー部の俯角は垂直(0°)〜前傾10°の範囲で調整してください。
配線処理	AC100V電源の「接地側（白）」を正しく接続してください。不使用のリード線は必ず個別に絶縁処理を施してください。
環境対策	エアコン室外機の吹き出し口、揺れる樹木、反射の強い水たまりが検知エリアに入らないよう配置してください。

動作表示灯（赤色LED）の挙動

表示状態	意味
電源投入後約1分間点滅	ウォームアップ状態（検知・出力は行いません）
消灯（待機中）	正常待機状態
点灯（検知時）	センサーが反応し、信号を出力している状態
継続的な点滅	電球の球切れ、ソケットの緩み、または機器の内部異常

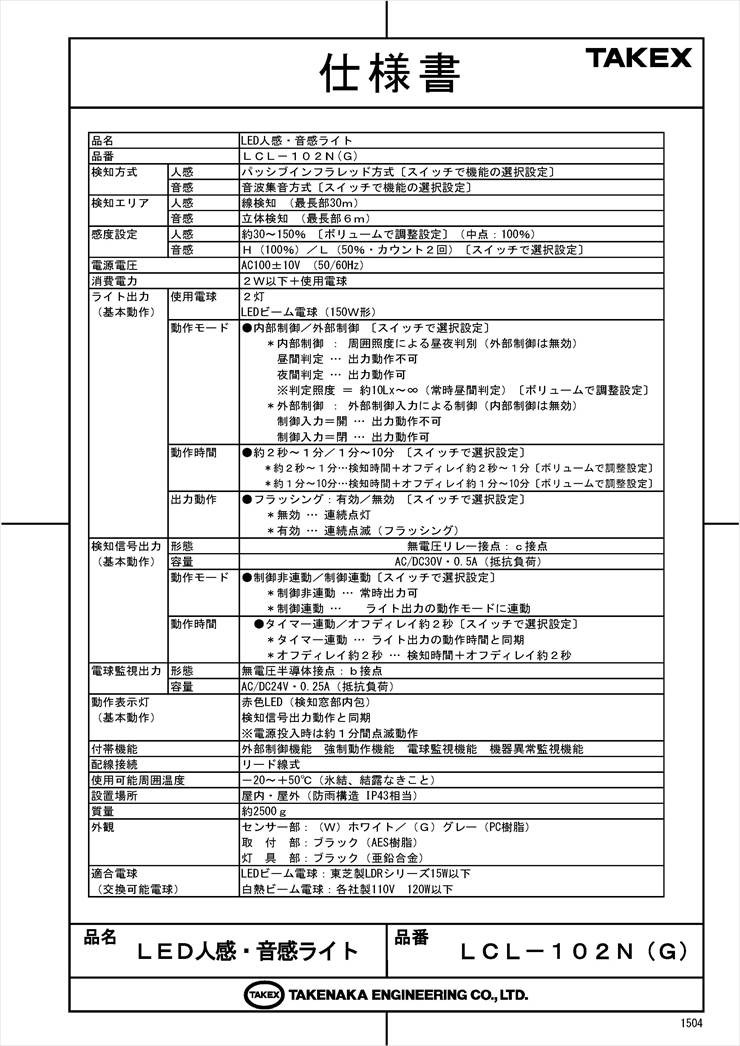

製品仕様

項目	内容
品名 / 品番	LED人感・音感ライト / LCL-102N(G)
検知方式	人感：パッシブインフラレッド方式音感：音波集音方式
検知エリア	人感：線検知（最長部30m）音感：立体検知（最長部6m）
感度設定	人感：約30〜150%（ボリューム調整）音感：H（100%）／L（50%・カウント2回）切替
電源電圧	AC100±10V（50／60Hz）
消費電力	2W以下＋使用電球（動作時）
適合電球	LEDビーム電球（東芝製LDRシリーズ15W以下推奨）× 2灯（白熱ビーム電球 110V 120W以下も使用可能）
動作時間	約2秒〜1分／ 1分〜10分（スイッチ切替＋ボリューム調整）
出力モード	連続点灯／フラッシング（連続点滅）選択可能
検知信号出力	無電圧リレー接点（c接点） AC/DC30V・0.5A以下
電球監視出力	無電圧半導体接点（b接点） AC/DC24V・0.25A以下
外部入力	強制動作入力、外部制御入力（いずれも無電圧接点入力）
使用周囲温度	－20℃〜+50℃（氷結・結露なきこと）
質量	約2,400g
設置場所	屋内・屋外（防雨構造 IP43相当）

FAQ

Q：「線検知型」とはどのような検知範囲ですか？ A：スポット状ではなく、非常に細長い「ライン」のような検知エリアを持つタイプです。本機は最長30mまで届くため、長い外壁沿いやフェンスの境界線を1台でカバーするのに適しています。

Q：音感センサーはどのような音に反応しますか？ A：主に物を叩く音、ガラスの破壊音、大きな足音などの衝撃音（音波エネルギー）に反応します。風の音などの環境ノイズを拾いやすい場合は、感度を「L（カウント2回）」に設定することで誤動作を減らせます。

Q：昼間でもライトを点灯させることはできますか？ A：はい、昼夜判別ボリュームを「∞（昼間）」側に回すことで、周囲の明るさに関わらず検知時に点灯させることが可能です。

Q：片方の電球が切れた場合、もう片方は点灯しますか？ A：いいえ。本機は電球監視機能を搭載しており、片方の球切れを検知すると安全と警告のため両方の点灯動作を停止させます。この際、本体のLEDが点滅して異常を知らせます。

Q：監視カメラとの連動は可能ですか？ A：可能です。無電圧のc接点出力を備えているため、カメラのリレー入力に接続することで、ライト点灯に連動した録画開始などの制御が行えます。

Q：フラッシングモード（点滅）のメリットは何ですか？ A：侵入者に対し「発見された」という強い心理的圧迫感を与え、犯行を断念させる高い威嚇効果があります。また、異常事態が発生していることを周囲へ強力に周知できます。

Q：電源を入れてもすぐに動作しないのは故障ですか？ A：故障ではありません。電源投入直後の約1分間は「ウォームアップ状態」となり、内部回路を安定させるためLEDが点滅し、検知動作を行わない仕様になっています。

Q：外部のタイマーでライトの有効/無効を切り替えられますか？ A：はい、外部制御入力端子を使用することで、外部タイマーやスイッチの状態に応じてセンサーライトの動作許可/禁止をリモート制御できます。

Q：雨が直接当たる場所でも大丈夫ですか？ A：IP43相当の防雨構造ですので屋外設置が可能ですが、完全防水ではありません。必ず垂直に設置し、壁面からのつたい水が入らないようコーキング等の処置を行ってください。

Q：推奨されるLED電球以外も使えますか？ A：東芝製LDRシリーズを推奨していますが、LEDビーム電球15W以下、または白熱ビーム電球120W以下であれば使用可能です。ただし、電球監視機能の正確な動作のため推奨品のご使用をお勧めします。
