TAKEX（竹中エンジニアリング） LED人感・音感ライト防犯照明線検知30m 外部制御対応

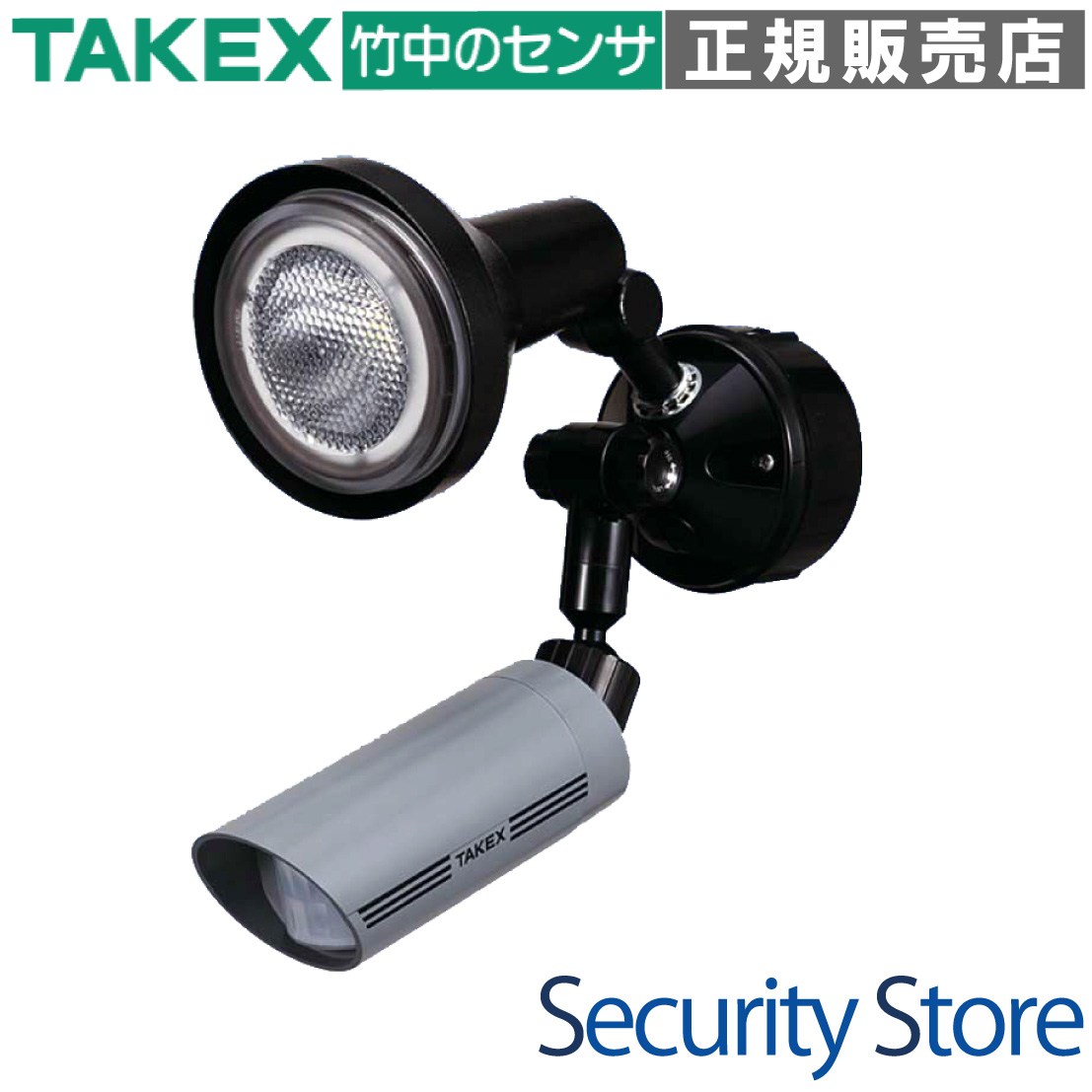

LCL-101N(G) 人感・音感ライト 1灯型線検知型外部制御対応グレー

最長30mの鋭い線検知と音波集音を組み合わせた、プロフェッショナル仕様のハイブリッド防犯ライトです。

パッシブセンサーによる人感検知に加え、死角をカバーする音感センサーを搭載。高品質な150W相当LED電球を採用し、広範囲を強力に威嚇・照射します。外部制御入力や電球監視出力を備え、監視カメラシステムやセキュリティ盤との高度な連動が可能です。

型番： LCL-101N(G)
方式： PIR（人感）＋音波集音（音感）
検知距離： 線検知最長30m（人感）
主な用途： 外周警備、資材置場、特定通路の通過監視、店舗裏口の防犯
電源： AC100V

資料ダウンロード

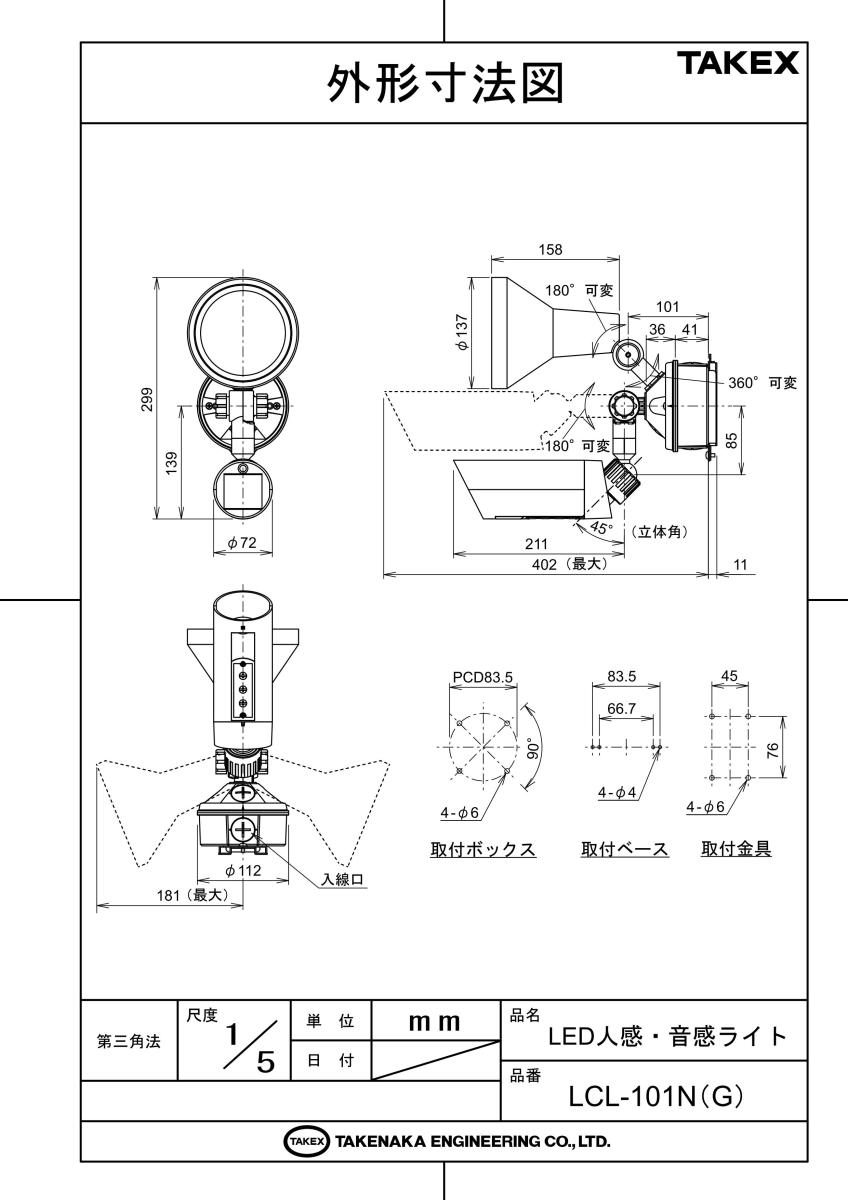

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）外形寸法図（PDF）

この製品が向いている用途

工場・倉庫の外周や長大な通路の監視
死角が多く音での補完が必要な搬入口
監視カメラの夜間撮影用補助照明
電球切れを遠隔監視したい重要施設
外部信号による一括点灯制御が必要な現場

導入前に確認したいポイント

AC100Vの直結電源工事が必要です
下向き設置が基本（防雨性能維持のため）
幹線道路沿い等は音感センサーに注意
未使用の信号線は個別絶縁処理が必要
電源投入後約1分間はウォームアップ待機

特長

1. 最長30mに達する鋭い「線検知」テクノロジー

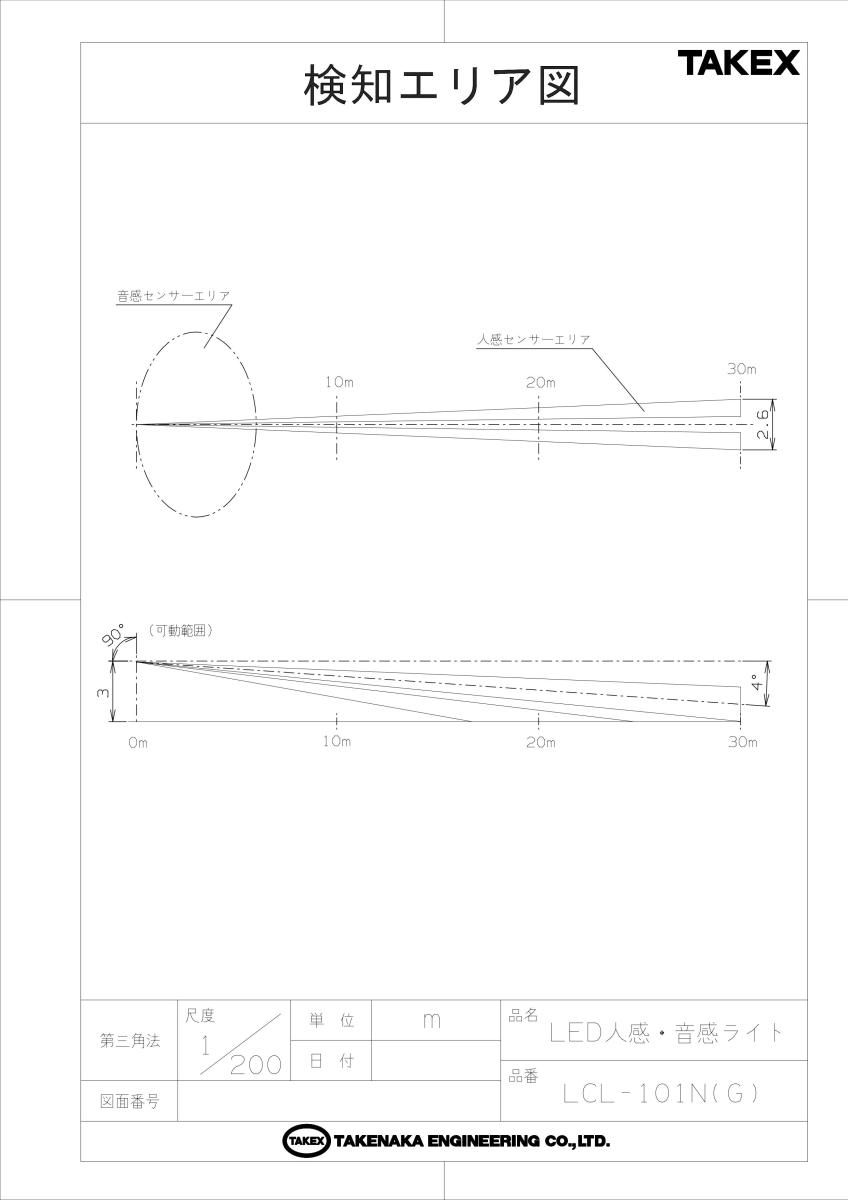

パッシブインフラレッド（PIR）方式を採用し、幅約4度の極めて狭い検知エリアを最長30m先まで形成します。外周フェンス沿いや長い通路など、特定の動線をピンポイントで捉える外周警備に最適な特性を備えています。

2. 死角を補完する「音感センサー」とのデュアル検知

人感センサーでは捉えきれない物陰や、夏場の気温上昇時（体温との差が少ない状況）でも、周囲の突発的な音を検知してライトを起動。音波集音テクノロジーにより、約10m圏内の異常を逃さずキャッチします。

3. 150W相当の高性能LEDによる高効率照射

ビーム電球150W相当の高品質LEDを搭載。広範囲をムラなく照射し、夜間の不審者に対する強力な威嚇効果を発揮します。また、省電力設計により待機電力は2W以下に抑えられています。

4. 侵入者を圧倒する「フラッシングモード」搭載

検知時にライトを高速点滅させるフラッシング機能を搭載。通常の連続点灯よりも格段に視認性と威嚇効果が高まり、犯罪の未然防止に大きく貢献します。点滅サイクルはLED/白熱球に合わせて自動最適化されます。

5. 豊富な入出力端子によるシステム連動性

無電圧c接点（検知出力）に加え、外部制御入力、強制動作入力、さらには「電球監視出力（b接点）」を装備。電球切れや故障を遠隔地の管理室へ即座に通知できるため、保守管理の信頼性が飛躍的に向上します。

6. 現場環境に合わせた精密な調整機能

人感感度（30%〜150%）、昼夜判別照度、点灯時間（オフディレイ）を個別のボリュームで無段階調整可能。さらに、DIPスイッチにより音感レベルのH/L切替や接点動作の連動/非連動を選択でき、あらゆる設置条件に適応します。

    選定時に評価したい強み
    長距離監視性能： 30mという圧倒的な検知距離で、広い敷地も最小限の灯数でカバー。
保守の容易性： 電球監視出力により、現場に行かずとも電球の状態を確認可能。
高いカスタマイズ性： 内部設定スイッチにより、現場ごとの誤報対策を徹底できる。
優れた耐環境性： IP43相当の防雨構造と-20℃〜+50℃の幅広い動作温度範囲。



施工・設置ガイド

本機はプロ仕様の防犯機器です。性能を最大限に発揮させるため、以下の施工条件を遵守してください。

確認項目	施工・運用のポイント
設置姿勢	必ず下向き（正面から見て垂直）に設置してください。上向き設置は浸水の原因となります。
防水処理	壁面とベースの隙間、および入線口には必ずコーキング処理を施してください。
電源接続	AC100Vの白線（N相）と黒線を正しく接続してください。逆接続は動作不安定の要因となります。
信号配線	信号線（細線）には絶対に電圧を印加しないでください。未使用線は必ず個別に絶縁してください。
検知方向	対象物がエリアを「横切る」ように設置してください。正面からの直進は検知が遅れます。

内部設定・DIPスイッチ詳細

SW番号	機能	ON設定	OFF設定（標準）
1 & 2	検知方式切替	人感のみ、音感のみ、または両方のオア検知（どちらかで動作）を選択可能。
3	音感レベル	H（100%）	L（50% / カウント2回検知）※誤報対策に有効
4	フラッシング	点滅（威嚇用）	連続点灯（作業灯用）
6	接点動作モード	非連動（常に接点出力）	連動（ライト点灯時のみ出力）

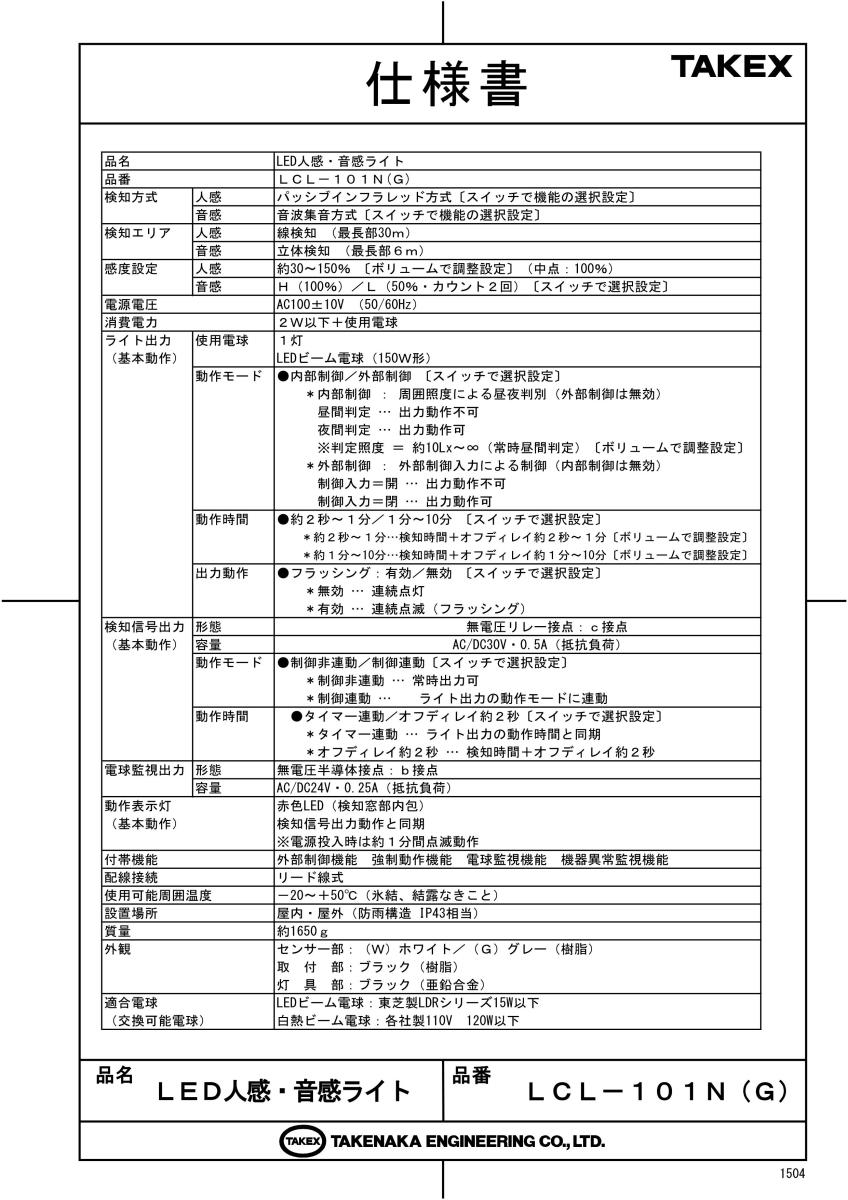

製品仕様

項目	内容
品名 / 品番	LED人感・音感ライト / LCL-101N(G)
検知方式	人感：パッシブインフラレッド方式音感：音波集音方式
検知エリア	人感：線検知（最長部30m）音感：立体検知（最長部6m）
感度設定	人感：約30〜150%（ボリューム調整）音感：H（100%）／L（50%・カウント2回）
電源電圧	AC100±10V（50／60Hz）
消費電力	2W以下＋使用電球の電力
ライト出力	適合電球：LEDビーム電球（150W形相当）1灯動作時間：約2秒〜1分／ 1分〜10分（切替式）
検知信号出力	無電圧リレー接点：c接点 AC／DC30V・0.5A（抵抗負荷）
電球監視出力	無電圧半導体接点：b接点 AC／DC24V・0.25A（抵抗負荷）
昼夜判別機能	判定照度：約5lx 〜 ∞（ボリューム調整）
付帯機能	外部制御、強制動作、電球監視、機器異常監視、電球自動判別
使用可能周囲温度	－20℃ 〜 +50℃（結露・氷結なきこと）
設置場所	屋内・屋外（防雨構造IP43相当）
外観 / 質量	グレー（センサー部）/ ブラック（取付・灯具部）/ 約1,650g

FAQ

Q：昼間はライトを点灯させず、検知信号（接点）だけを24時間出力できますか？ A：はい、可能です。内部のDIPスイッチ6番を「非連動（ON）」に設定することで、ライトの点灯条件に関わらず、検知のたびに接点信号を出力できます。

Q：電球が切れたことを遠隔で知る方法はありますか？ A：本機には「電球監視出力（b接点）」が装備されています。電球が切れた際や、ソケットから外れた際に接点が「開」となるため、警報盤などに接続して通知することが可能です。

Q：風による木々の揺れで誤点灯してしまいます。 A：人感感度ボリュームを「マイナス」方向に回して感度を下げるか、センサーの角度を調整して不要な動体がエリアに入らないようにしてください。

Q：音感センサーをオフにして人感センサーのみで使用できますか？ A：はい、内部スイッチ1（人感）をON、2（音感）をOFFに設定することで、人感センサーのみの動作に変更可能です。

Q：強制的にライトを点灯させることはできますか？ A：はい、「強制動作入力」端子を備えています。外部のスイッチやタイマーからの無電圧接点入力により、センサー検知に関わらずライトを点灯させることができます。

Q：フラッシング点滅の間隔は調整できますか？ A：間隔自体の調整はできませんが、本機には「電球自動判別機能」があり、LEDか白熱球かを判別して最適な点滅サイクル（LED時は約0.9秒点灯/1.5秒消灯など）に自動設定します。

Q：寒冷地でも使用可能ですか？ A：動作温度範囲は-20℃〜+50℃です。ただし、5℃以下の環境ではLED電球の特性上、正常に点灯するまで時間がかかる場合があります。

Q：録画機（NVR）との連動は可能ですか？ A：はい、検知信号出力（c接点）をNVRの外部入力端子に接続することで、センサー検知と連動した録画開始などの連携が可能です。

Q：電源投入直後にライトが点灯・点滅するのは故障ですか？ A：故障ではありません。電源投入後、内部回路の安定化（ウォームアップ）のために約1分間、動作表示灯が点滅し、検知動作を停止します。

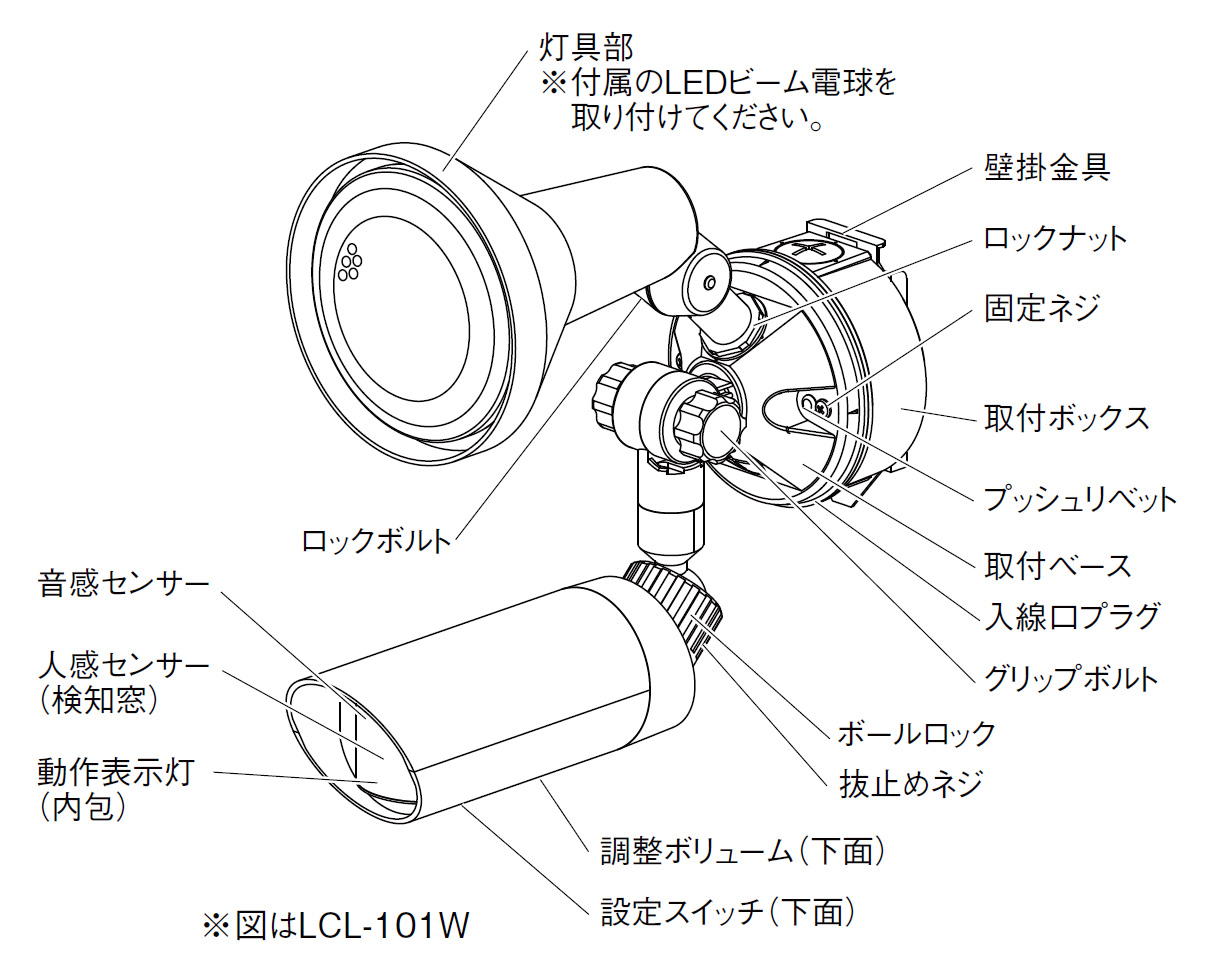

Q：センサー部の首振り角度はどの程度ですか？ A：180度可変および90度可変の機構を持ち、幅広い設置環境に対応可能です。
