屋外・屋内用 パッシブセンサー TAKEX 竹中エンジニアリング [PIR-T35N(W)]

屋外・屋内用 パッシブセンサー TAKEX 竹中エンジニアリング [PIR-T35N(W)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） パッシブセンサー 面警戒型 屋外・屋内両用 35mロングレンジ

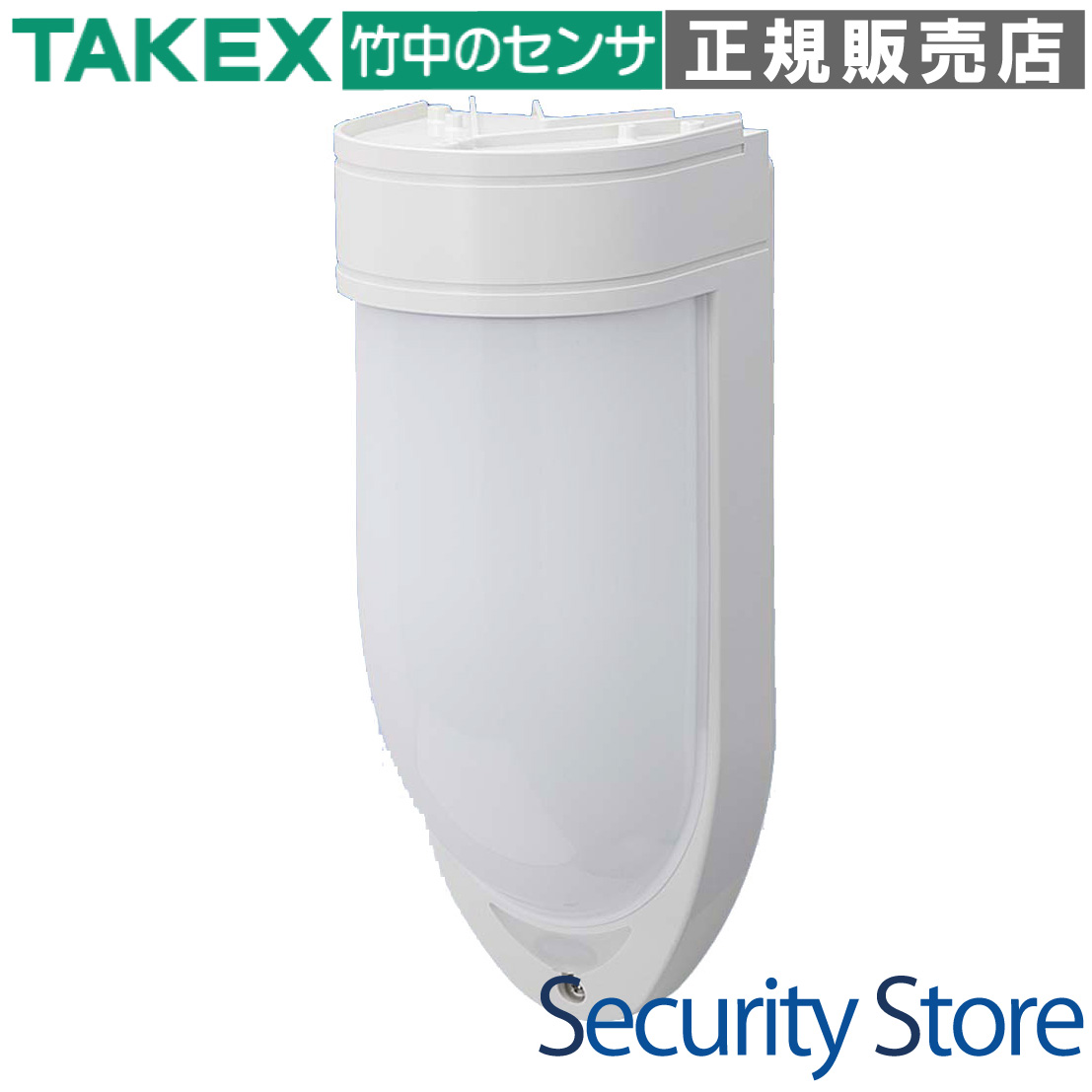

PIR-T35N(W) 屋外・屋内用 パッシブセンサー 面警戒型 35m用 ホワイト

35mの超ロングスパンを1台でカバー。独自のトリプルミラー方式により、屋外の過酷な環境下でも誤報を抑えた確実な検知を実現する面警戒センサーです。

  • 型番PIR-T35N(W)
  • 検知方式パッシブインフラレッド（PIR）方式
  • 警戒エリア面警戒（カーテン状）最大35m
  • 取付高さ2.0m ? 6.0m（モード設定による）
  • 対応電源DC9V ? 28V（無極性）
PIR-T35N(W) 屋外・屋内用 パッシブセンサー

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 建物の外壁沿いや窓ラインの警戒
  • 敷地境界線（フェンス沿い）の侵入監視
  • 資材置き場や駐車場などの長距離外周警戒
  • 高所設置が必要な倉庫や工場の壁面監視

導入前に確認したいポイント

  • 警戒ライン上に揺れる樹木や障害物がないか
  • 設置面の地面が極端な傾斜地になっていないか
  • 電源電圧が実測でDC9V以上確保できるか
  • ガラス越しに屋外を検知させる運用ではないか

特長

独自のエリア構成「トリプルミラー方式」

センサー内部に3組の光学系ユニットと新規開発のツイン型素子を搭載。この3つのユニットを高度なアルゴリズムで統合処理することで、屋外で発生しやすい草木の揺れや小動物による誤動作を劇的に低減。35mという長距離においても、安定した面警戒（カーテン状エリア）を提供します。

最大取付高さ6.0m。高所設置による防犯性の向上

標準的な設置高さ（2m付近）だけでなく、運用モードを切り替えることで最大6mの高所設置に対応。人が容易に触れることができない高さに設置することで、センサー本体へのいたずらや物理的な破壊を防止し、より堅牢なセキュリティシステムを構築できます。

セキュリティ性を高めるデザインと構造

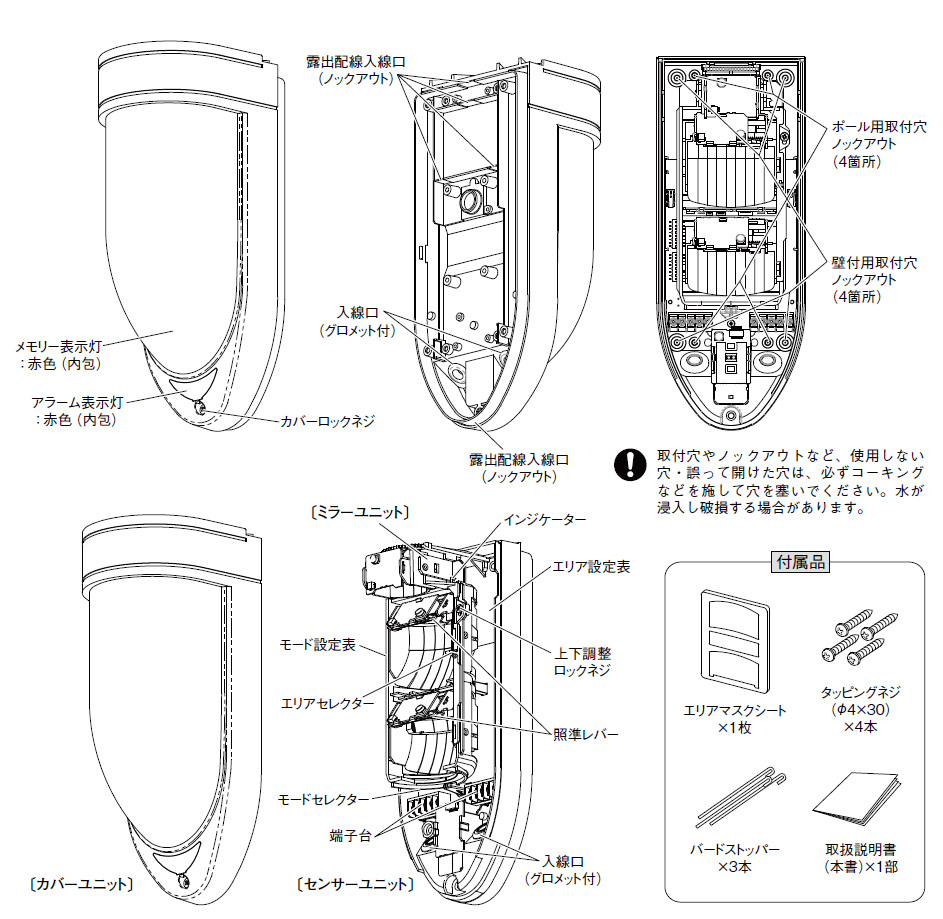

外灯のような洗練されたデザインを採用。内部のミラーを可動させてエリア調整を行う構造のため、外部から「どこを検知しているか」が判別しにくく、死角を突いた侵入を許しません。ホワイト筐体は明るい外壁にも違和感なく溶け込みます。

選定時に評価したい強み

  • 長距離ガード： 1台で35mの壁面をカバーできるため、機器台数と配線コストを削減可能。
  • 環境適応力： 温度補償回路と環境対応強化ロジックにより、夏場の感度低下や気象変化に対応。
  • 充実の診断機能： 自己診断、長期診断、電源電圧監視、カバー監視などBtoB品質の保守機能を網羅。
  • 耐雷サージ性能： CE規格EN61000-4-5準拠。屋外設置における誘導雷のリスクを低減。

施工・設置ガイド

本機は精密な面警戒を行うため、設置高さに応じたモード設定が重要です。

運用モード 推奨取付高さ 主な用途
低所モード 2.0m ? 2.7m 外壁沿いや窓ラインの標準的な警戒。
高所モード 2.7m ? 3.5m 見下ろしが必要な壁面、高い位置からの警戒。
高密度モード 2.0m ? 6.0m 死角を極限まで減らしたい高所設置時。

インジケーター（LED）の状態表示

表示パターン 意味 内容・処置
赤色LED 約1分間点滅 ウォームアップ 電源投入直後の安定待ち状態です。
赤色LED 約2秒間点灯 侵入検知 エリア内での人体検知（警報出力連動）。
赤色LED 連続点灯 異常（電圧/照準） 電圧不足（8.5V以下）または照準レバーの戻し忘れ。
赤色LED 高速点滅 カバー監視異常 カバーが開けられた形跡。閉鎖後に2回検知歩行で復旧。

製品仕様

品名屋外・屋内用パッシブセンサー
品番PIR?T35N（W）
検出方式パッシブインフラレッド方式（トリプルミラー＋ファジィ処理）
警戒エリア面警戒型　最長部35m　※標準モード時、46本（23対）
電源電圧DC9?28V（極性なし）
消費電流40mA以下
警報出力無電圧半導体接点a／b接点切替式
接点定格：AC／DC24V・0.25A（接点保護抵抗3.3Ω内蔵）
起動出力無電圧半導体接点a接点（ワンショット／オフディレイ切替）
接点定格：AC／DC24V・0.25A
タンパー出力無電圧機械式接点b接点
接点定格：AC／DC24V・0.1A
アラーム表示灯赤色LED：侵入検知、各異常診断時の表示（ON/OFF可）
メモリー表示灯赤色LED：メモリー表示時（オートリセット動作切替式）
付帯機能感度設定、運用モード設定、自己診断、電源電圧監視、温度補償、タンパー、照準、環境対応強化、壁沿検知、ウォークテスト、近方エリア無効、起動出力時間設定、長期診断
取付高さ2.0?6.0m（低所/標準/高所/高密度モード切替）
エリア角度調整水平：±45°（5°ピッチ）、上下：17°（無段階）
使用環境温度?25?＋55℃（結露・氷結なきこと）
保護等級IP55相当（防雨構造）
質量約600g
外観本体・窓：樹脂（ホワイト）

FAQ

Q：35m先まで本当に検知できますか？ A：はい、独自のトリプルミラー方式により最大35mの面警戒が可能です。ただし、設置面の傾斜や環境要因により調整が必要な場合がありますので、付属の照準機能を用いて正確なエリア設定を行ってください。
Q：ペット（犬や猫）による誤報は防げますか？ A：ミラー毎に独立した検出部を用いた信号処理により、小動物による誤動作を大幅に低減しています。ただし、高密度モード設定時は小動物キャンセル機能が無効になりますのでご注意ください。
Q：電源のプラスとマイナスの極性はありますか？ A：本製品は無極性（極性なし）ですので、DC9?28Vの範囲であればプラス・マイナスを気にせず配線いただけます。
Q：LEDがずっと点滅しているのですが、故障でしょうか？ A：点滅速度により原因が異なります。高速点滅の場合は「カバー監視異常」です。カバーを閉じた後、センサーの前を2回横切り、正常な検知動作を認識させることでリセットされます。
Q：室内に設置して、窓越しに外を警戒することはできますか？ A：できません。パッシブセンサーが検知する遠赤外線はガラスを透過しないため、窓の内側から外を警戒することは不可能です。屋外に設置してください。
Q：雨が直接当たっても大丈夫ですか？ A：はい、IP55相当の防雨構造ですので屋外設置が可能です。ただし、浸水を防ぐため垂直に設置し、配線穴等のシール処理を適切に行ってください。
Q：夏の暑い時期に感度が落ちることはありませんか？ A：温度補償回路を搭載しており、周囲温度が体温に近づくと自動的に感度を増幅して失報を防ぎます。
Q：ライトやカメラと連動させることはできますか？ A：可能です。警報出力（a/b接点切替）のほか、ライト点灯などに便利な「起動出力（a接点）」を個別に装備しています。
Q：1週間誰にも検知されないと故障と判断されますか？ A：長期診断機能（SW設定）を有効にしている場合、1週間検知動作がないとLEDが点滅して知らせます。これは故障ではなく、センサーが生きているか、あるいは目隠しをされていないかを確認するための機能です。
Q：配線距離はどれくらいまで伸ばせますか？ A：DC12V使用時、Φ0.65mmの線材で最大550m、Φ0.9mmで最大1100m程度が目安ですが、電圧降下を考慮し、センサー端でDC9V以上確保できるように設計してください。
