商品詳細

TAKEX（竹中エンジニアリング）屋外・屋内用センサーパッシブセンサー立体警戒型ペット対応

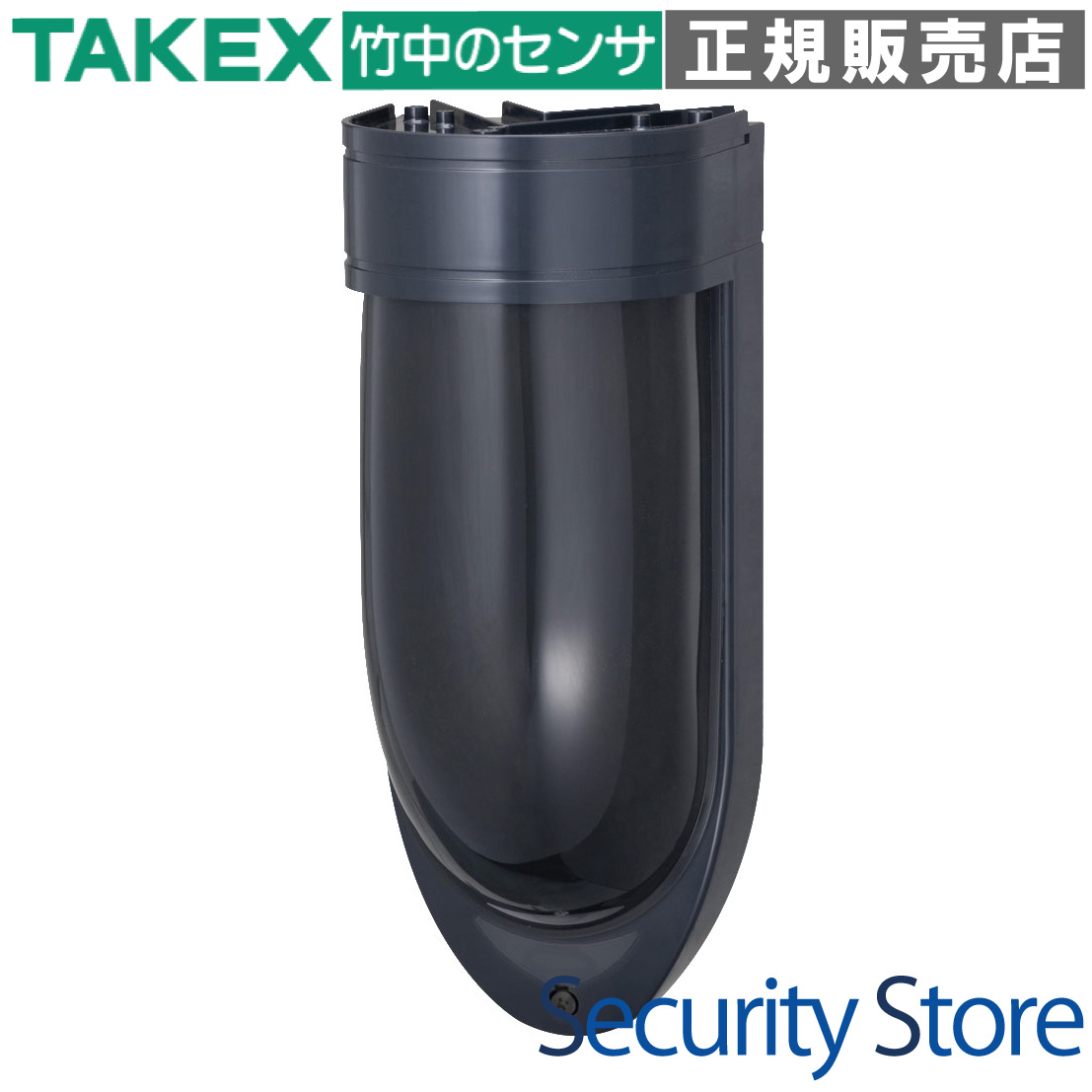

PIR-T15W(BL) 屋外・屋内用パッシブセンサー立体警戒型:15m用ブラック

独自のトリプルミラー方式と高度な信号処理を採用し、失報と誤動作を極限まで低減したプロ仕様のパッシブセンサーです。屋外・屋内の両対応に加え、最大6mの高所設置やペットモードなど、多様な現場ニーズに応える柔軟な警戒性能を備えています。

型番： PIR-T15W(BL)
製品名： 屋外・屋内用パッシブセンサー
警戒方式： パッシブインフラレッド方式（トリプルミラー＋ファジィ処理）
主な用途： 外周警戒、重要施設入口、吹き抜け、駐車場、ペット共生環境
最大警戒距離： 15m（立体警戒型）
電源： DC9?28V（無極性）

資料ダウンロード

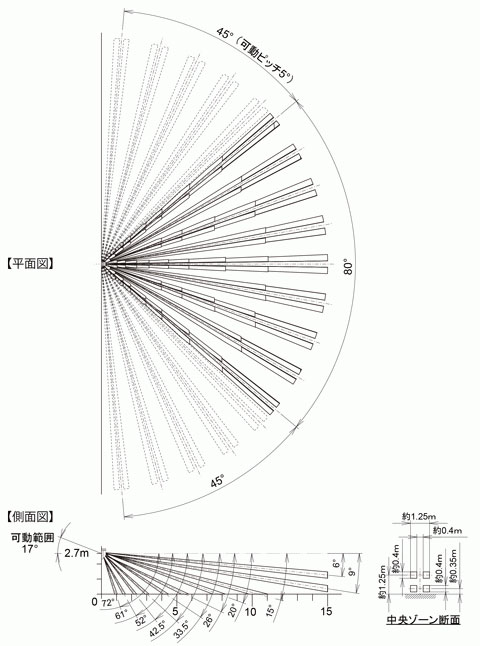

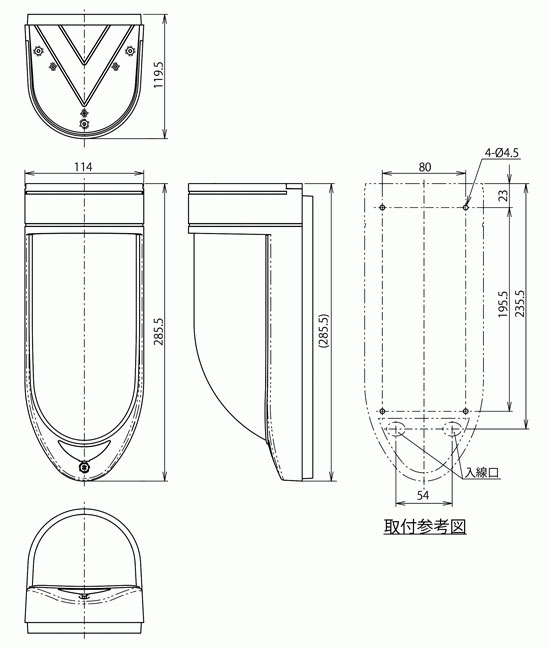

仕様書（PDF）製品カタログ（PDF）検知エリア図（PDF）検知エリア図（GIF）配線接続図（GIF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

屋外施設の侵入監視（一般住宅から重要施設まで）
高天井の倉庫、吹き抜け、体育館などの屋内監視
ペット（犬・猫）を飼育している環境での警戒
カメラや照明、音声機器とのシステム連動
景観に配慮が必要なデザイン性の高い建物

導入前に確認したいポイント

直接光（太陽光・ヘッドライト）が当たる場所を避ける
急激な温度変化（室外機、排気口付近）を避ける
取付高さに応じた運用モードの設定（2.0m?6.0m）
屋外設置時の防水処理（コーキング等）の徹底
警戒エリア内の動体（枝葉、洗濯物）の有無

特長

革新的な「トリプルミラー方式」

内部に3組の光学ユニットを搭載し、それぞれに新規開発のツイン型素子を配置。これら3つのユニットから得られる信号を高度なアルゴリズムで処理することで、人間と小動物を的確に判別し、パッシブセンサーの課題であった誤動作と失報を劇的に低減しました。

最大6mの高所設置とペットモードに対応

通常、人が触れられない高さ（最大6m）に設置することで、センサーへのいたずらを防止できます。また、ペットモードを活用すれば、警戒エリア内の中型犬や猫による誤動作をキャンセルでき、生活環境に合わせた柔軟な運用が可能です。

セキュリティを維持する意匠設計

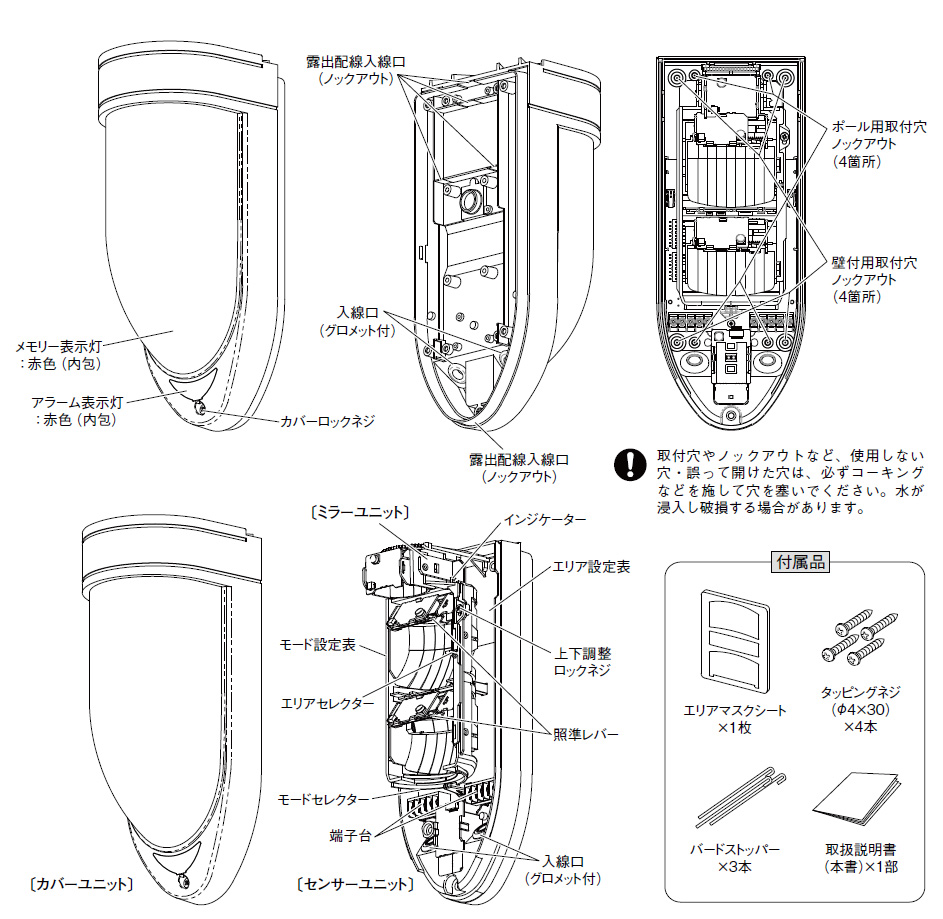

外灯のような洗練されたデザインを採用。エリア調整（ミラー可動）を本体内部で行う構造のため、外部から警戒方向を推測されにくく、高い秘匿性を保持します。また、バードストッパーが付属しており、鳥の飛来による誤検知も防止します。

    選定時に評価したい強み
    高い耐環境性能： CE規格に準拠した耐サージ性能を誇り、屋外でも安心して利用可能。
充実の自己診断機能： 素子の破損や回路異常を常時監視し、トラブル時には即座に通知。
多彩な出力制御： 警報出力（a/b切替）に加え、カメラ連動用の起動出力を独立装備。
精密なエリア設定： 照準レバーによる目視確認とエリアマスクシートで、現場に最適な警戒範囲を構築。



LED表示や動作状態

状態	アラーム表示灯（赤）	メモリー表示灯（赤）
ウォームアップ	点滅（約1分間）	-
侵入検知	点灯（約2秒間）	（設定により点滅/点灯）
自己診断異常	連続点滅?	-
電源電圧異常	連続点灯	-
カバー監視異常	連続点滅?	連続点滅（通知中）
照準位置異常	連続点灯	-

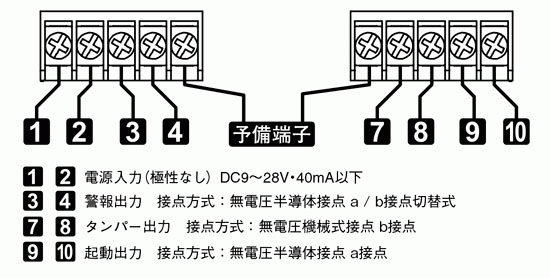

配線・端子仕様

端子番号	名称	役割・定格
1 - 2	電源入力	DC9?28V（極性なし）、40mA以下
3 - 4	警報出力	無電圧半導体接点（a/b切替）。AC/DC24V・0.25A以下
7 - 8	タンパー出力	無電圧機械式接点（b接点）。AC/DC24V・0.1A以下
9 - 10	起動出力	無電圧半導体接点（a接点）。カメラ連動用。オフディレイ切替可

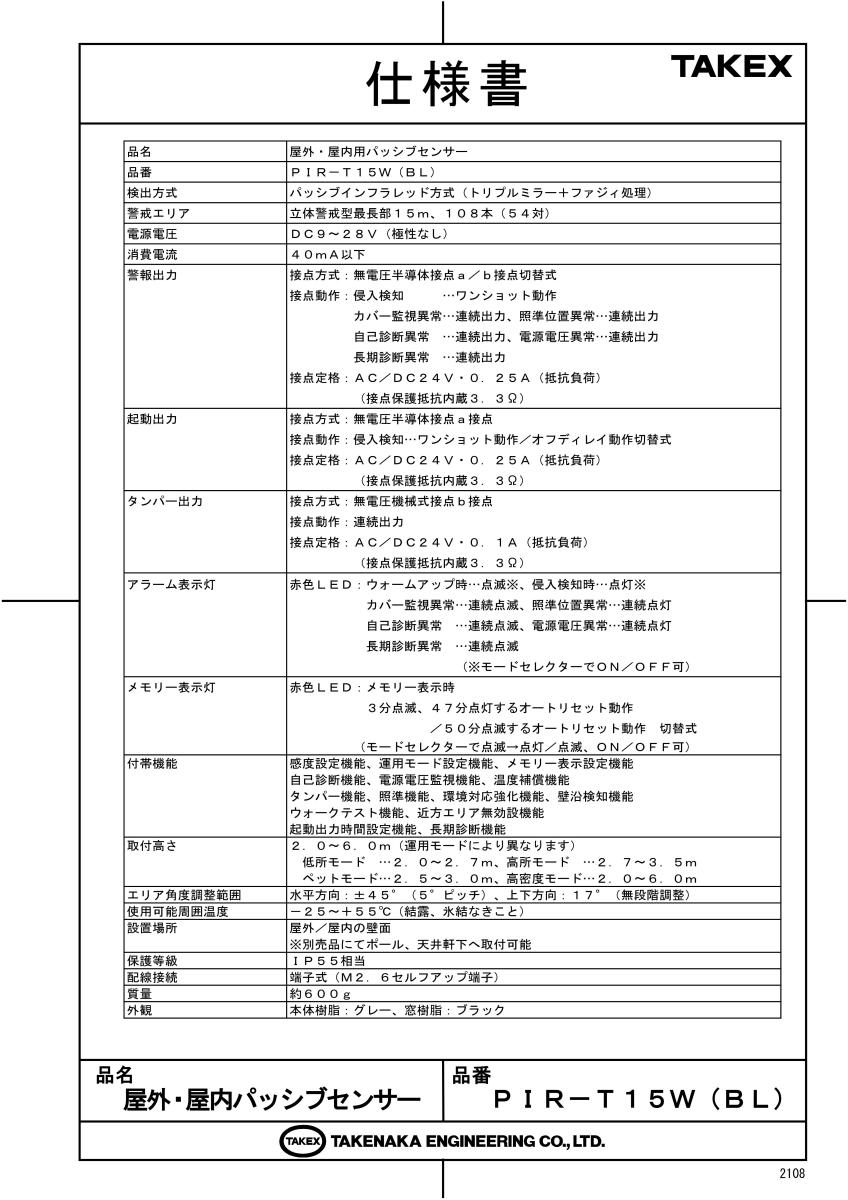

製品仕様

項目	内容
品名	屋外・屋内用パッシブセンサー
品番	PIR-T15W（BL）
検出方式	パッシブインフラレッド方式（トリプルミラー＋ファジィ処理）
警戒エリア	立体警戒型最長部15m、108本（54対）
電源電圧	DC9?28V（極性なし）
消費電流	40mA以下
警報出力	接点方式：無電圧半導体接点a／b接点切替式接点動作：侵入検知…ワンショット動作、カバー監視/照準位置/自己診断/電源電圧/長期診断異常…連続出力接点定格：AC／DC24V・0.25A（抵抗負荷、保護抵抗3.3Ω内蔵）
起動出力	接点方式：無電圧半導体接点a接点接点動作：侵入検知…ワンショット動作／オフディレイ動作切替式接点定格：AC／DC24V・0.25A（抵抗負荷、保護抵抗3.3Ω内蔵）
タンパー出力	接点方式：無電圧機械式接点b接点接点動作：カバー開時…連続出力接点定格：AC／DC24V・0.1A（抵抗負荷、保護抵抗3.3Ω内蔵）
アラーム表示灯	赤色LED：ウォームアップ時点滅、侵入検知時点灯、各異常発生時連続点灯/点滅
メモリー表示灯	赤色LED：メモリー表示時（3分点滅＋47分点灯、または50分点滅の切替式）
付帯機能	感度設定、運用モード設定、自己診断、電源電圧監視、温度補償、タンパー、照準、環境対応強化、壁沿検知、ウォークテスト、近方エリア無効、起動出力時間設定、長期診断
取付高さ	2.0?6.0m（低所:2.0-2.7m、高所:2.7-3.5m、ペット:2.5-3.0m、高密度:2.0-6.0m）
エリア角度調整	水平方向：±45°（5°ピッチ）、上下方向：17°（無段階）
使用可能周囲温度	?25?＋55℃（結露、氷結なきこと）
設置場所	屋外／屋内の壁面（別売品でポール、天井軒下取付可）
保護等級	IP55相当
質量	約600g
外観	本体樹脂：グレー、窓樹脂：ブラック

FAQ

Q：ペット（犬・猫）を飼っていますが、誤報になりませんか？ A：ペットモード（取付高さ2.5?3.0m）を設定することで、中型犬や猫などの小動物による誤動作を大幅に軽減できます。

Q：高い天井や吹き抜けに設置できますか？ A：はい、高密度モードを使用することで最大6.0mの高さまで設置可能です。

Q：電源の極性はありますか？ A：いいえ、無極性ですのでDC9?28Vの範囲内であれば極性を気にせず接続可能です。

Q：カメラと連動させることは可能ですか？ A：可能です。独立した「起動出力」端子を備えており、オフディレイ動作（32秒間維持）によりカメラの録画トリガーとして最適です。

Q：赤色LEDがずっと点滅していますが、故障ですか？ A：点滅のパターンによりますが、カバー監視異常や自己診断異常の可能性があります。カバーがしっかり閉まっているか、電圧が低下していないか確認してください。

Q：検知エリアを狭めることはできますか？ A：付属のエリアマスクシートをミラー面に貼り付けることで、特定の方向や距離のエリアを物理的に無効化できます。

Q：屋外設置で雨に濡れても大丈夫ですか？ A：IP55相当の防雨構造ですので屋外設置が可能です。ただし完全防水ではないため、直接強い水圧がかかる場所は避け、設置時のコーキング処理を行ってください。

Q：照準位置異常とは何ですか？ A：内部の照準レバーが調整位置（右側）のままになっている際に表示されます。調整後は必ずレバーを元の位置（左側）に戻してください。

Q：夏場の気温が高い時期に感度が落ちませんか？ A：温度補償機能を搭載しており、背景温度が人体温度に近づいた際は自動的に感度を調整し、検知能力を維持します。

Q：壁伝いに侵入してくるケースに対応できますか？ A：壁沿検知機能を有効にすることで、センサーの真下付近の検知を強化し、壁沿いからの侵入にも対応可能です。
