屋外・屋内用パッシブセンサー 立体警戒型:15m用 TAKEX 竹中エンジニアリング [PIR-T15W(W)]

屋外・屋内用パッシブセンサー 立体警戒型:15m用 TAKEX 竹中エンジニアリング [PIR-T15W(W)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） 屋外・屋内兼用 パッシブセンサー 立体警戒15m

PIR-T15W(W) 屋外・屋内用パッシブセンサー 立体警戒型:15m用 ホワイト

独自のトリプルミラー方式と最新の信号処理アルゴリズムを採用し、屋外の過酷な環境下でも失報と誤動作を極限まで低減した高機能パッシブセンサーです。3組の光学系ユニットにより、猫などの小動物による誤報を抑えつつ、侵入者を確実に検知します。

  • 型番： PIR-T15W(W)
  • 製品名： 屋外・屋内用パッシブセンサー 立体警戒型:15m用
  • 方式： パッシブインフラレッド方式（トリプルミラー＋第2世代ファジィ処理）
  • 主な用途： 外壁警戒、駐車場、資材置場、一般住宅の庭先、ペット飼育環境
  • 設置高さ： 2.0m?6.0m（運用モードにより可変）
  • 電源： DC9?28V（無極性）

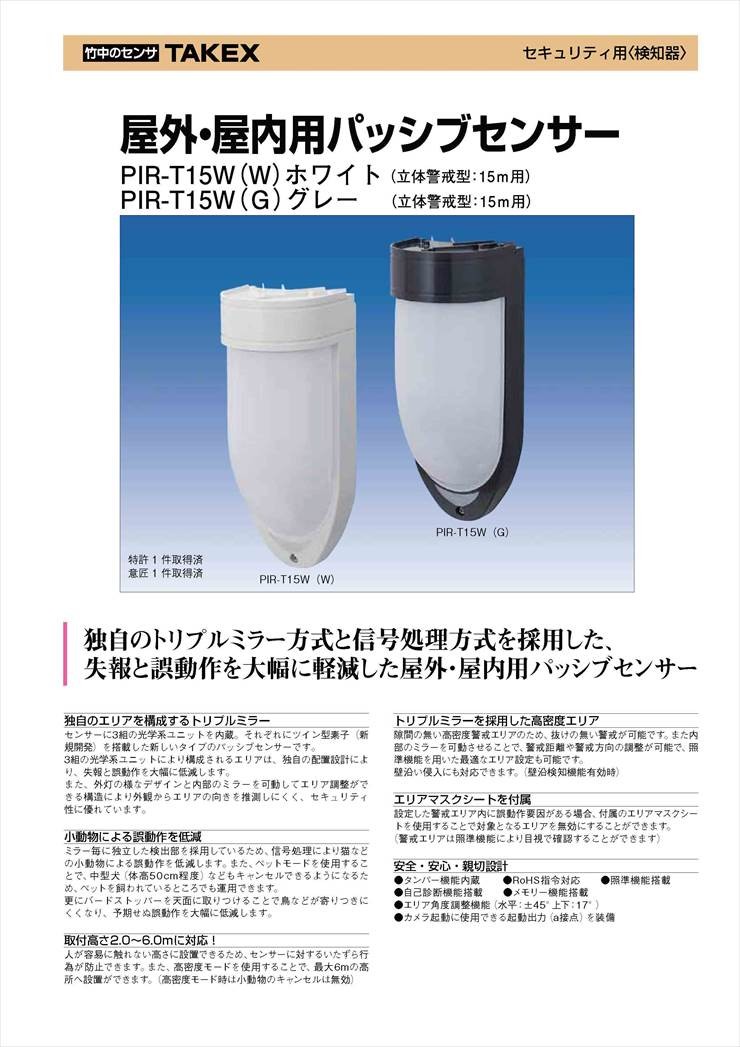

PIR-T15W(W) 製品画像

資料ダウンロード

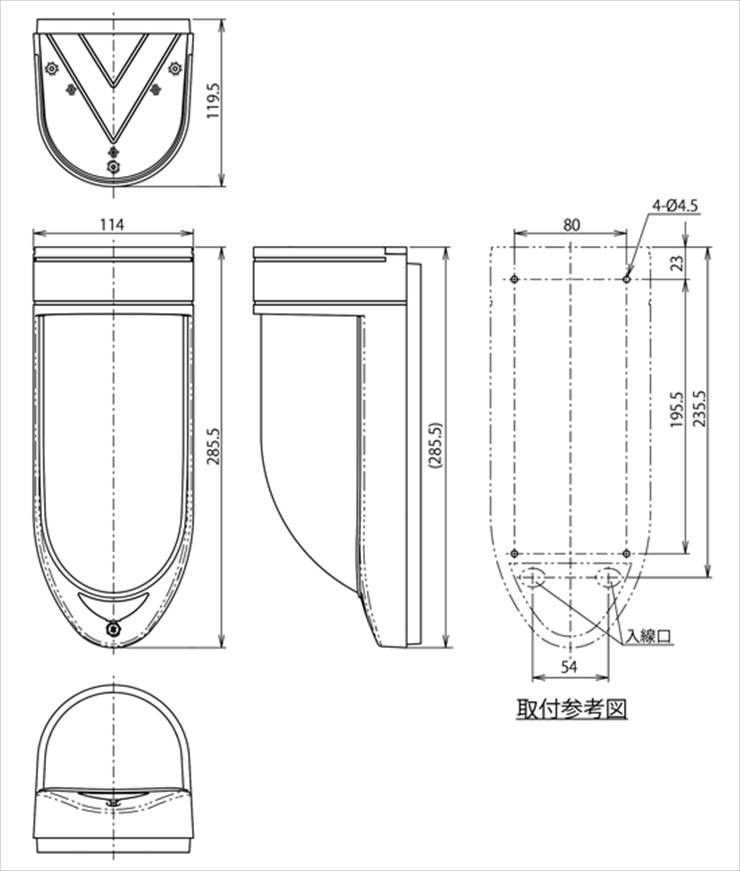

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 配線接続図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 屋外施設の侵入監視（外壁・フェンス沿い）
  • 駐車場や資材置場の夜間セキュリティ
  • 猫や犬などの小動物が徘徊する環境
  • 高所（最大6m）へのセンサー設置が必要な場所
  • カメラの録画開始トリガー（起動出力活用）

導入前に確認したいポイント

  • 取付高さに応じた運用モードの設定が必要です
  • 遠赤外線はガラスを透過しないため、窓越し警戒は不可
  • エリア内に揺れる樹木や洗濯物がないか確認
  • エアコン室外機の正面など急激な温度変化を避ける
  • 電源電圧（DC9?28V）の確保

特長

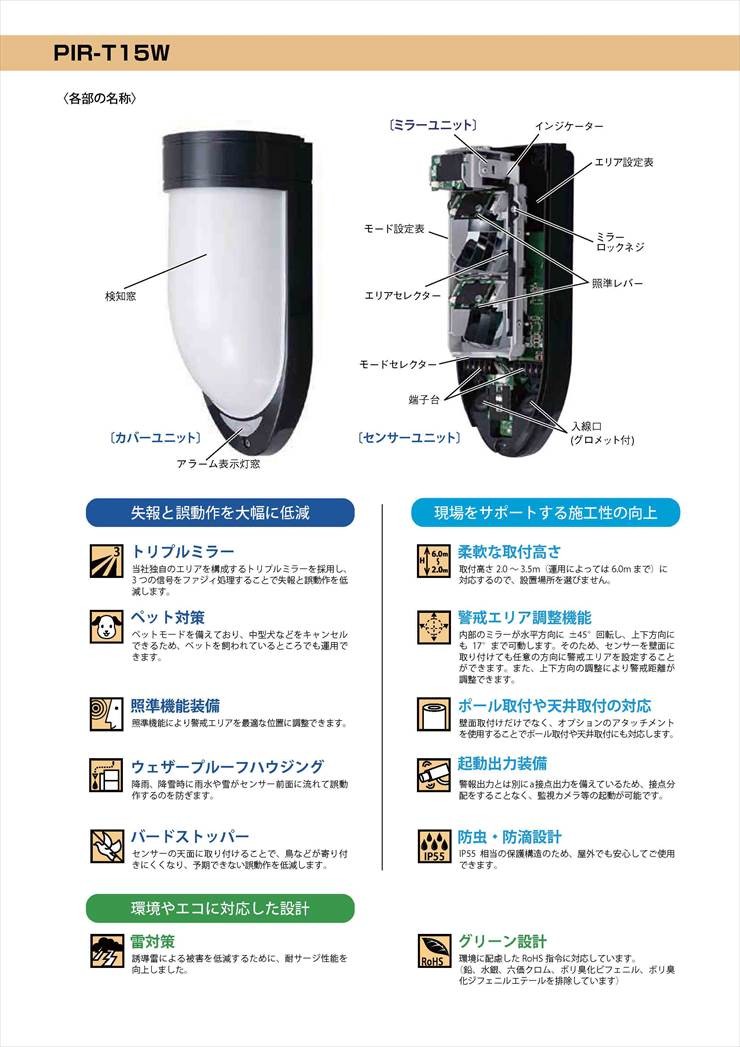

独自のトリプルミラー方式による高精度検知

センサー内部に3組の光学系ユニット（トリプルミラー）を搭載。それぞれに新開発のツイン型素子を配置することで、複雑で高密度な警戒エリアを構成します。この多角的な検知構造により、従来のセンサーでは困難だった「人間」と「小動物や環境変化」の高度な弁別を実現し、誤動作を大幅に軽減しました。

最大6.0mの高所設置に対応

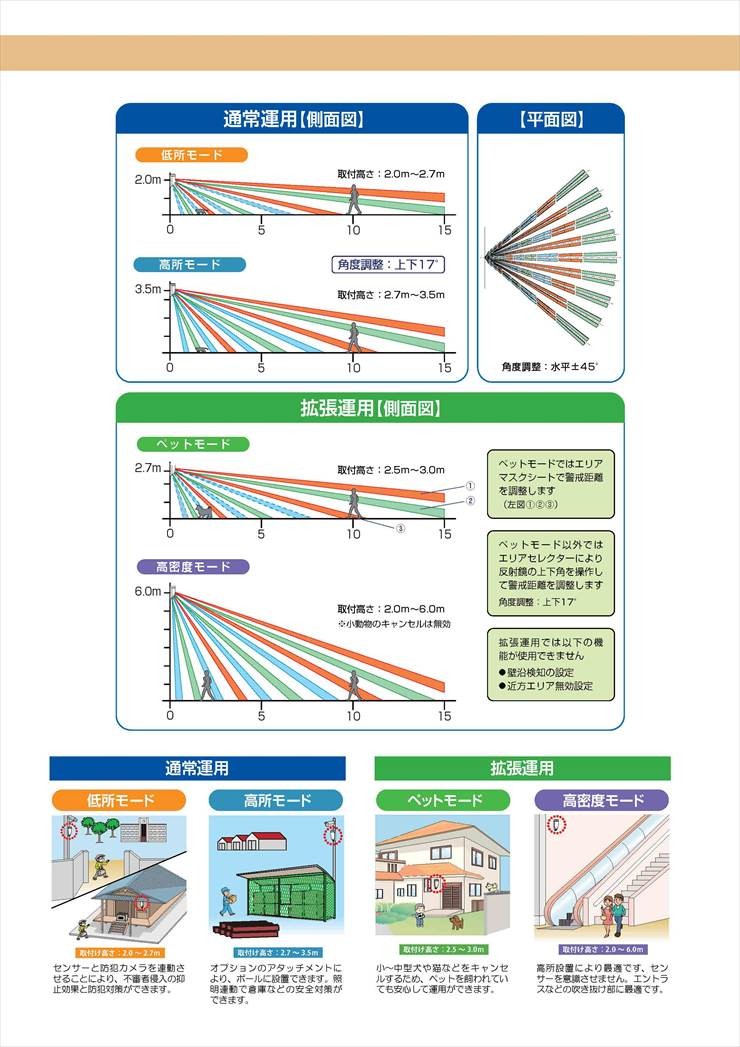

いたずら防止や死角解消のために、人が容易に触れることができない高所への設置が可能です。「高密度モード」を選択することで、最大6mの高さから広範囲を警戒できます。設置環境に合わせて、低所(2.0-2.7m)、高所(2.7-3.5m)、ペット(2.5-3.0m)など最適なモードを選択可能です。

セキュリティ性を高めるデザインと調整機能

外灯のような洗練されたデザインを採用し、建物の美観を損ないません。また、内部のミラーユニットを可動させてエリア調整を行う構造のため、外部からはセンサーがどこを向いているか推測しにくく、下見による検知回避を防止する高いセキュリティ性を備えています。

選定時に評価したい強み

  • 誤報対策： ペットモード搭載で、猫や中型犬による誤動作を抑制。
  • 施工性： 照準機能により、警戒エリアのセンシティブゾーンを目視で容易に確認可能。
  • 耐久性： IP55相当の防雨構造と-25℃〜+55℃の幅広い動作温度。
  • 拡張性： 警報出力に加え、ライトやカメラ連動に便利な「起動出力」を独立装備。
  • 信頼性： 自己診断機能やメモリー機能を搭載し、保守メンテナンスも容易。

インジケーター表示パターン

状態 アラーム表示灯（赤） 内容・対処
ウォームアップ中 約1分間点滅 電源投入直後の安定待ち状態です。
侵入検知時 約2秒間点灯 警報出力と連動して点灯します。
自己診断異常 連続点滅（低速） 素子の破損や断線を検知。点検が必要です。
電源電圧異常 連続点灯 電圧が約8.5V以下に低下しています。
長期診断異常 連続点滅（中速） 1週間警報動作がない場合に通知します。

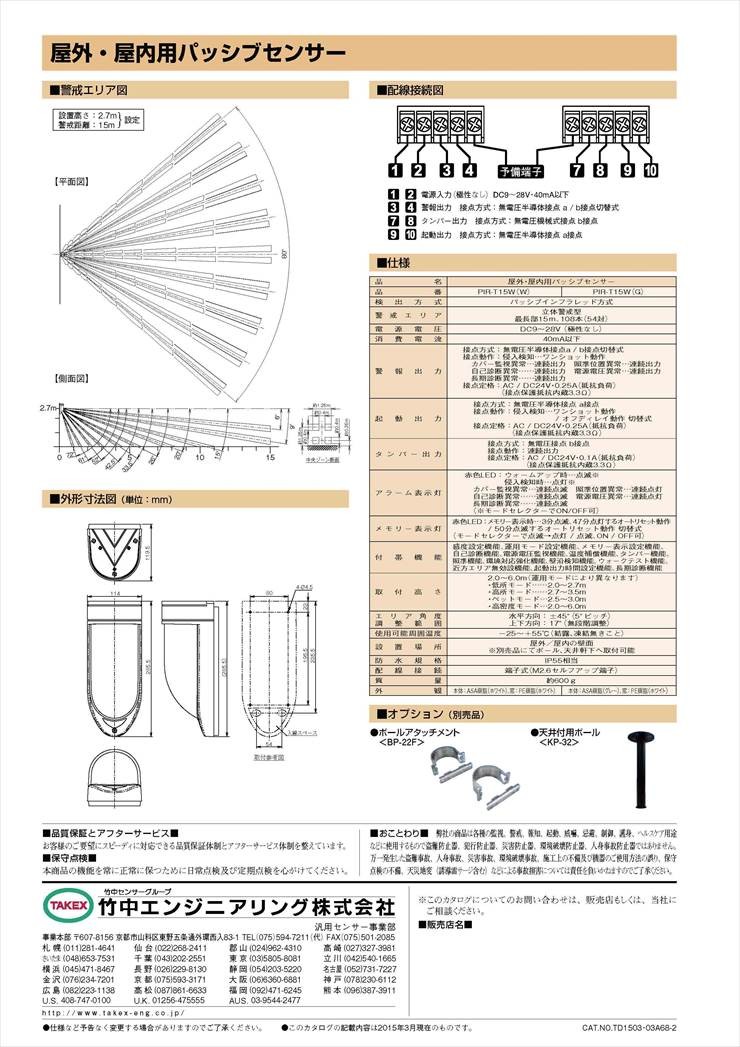

製品仕様

項目 内容
品名屋外・屋内用パッシブセンサー
品番PIR?T15W（W）
検出方式パッシブインフラレッド方式（トリプルミラー＋第2世代ファジィ処理）
警戒エリア立体警戒型最長部 15m、108本（54対）
電源電圧DC9?28V（極性なし）
消費電流40mA以下
警報出力接点方式：無電圧半導体接点 a／b 接点切替式
接点動作：侵入検知…ワンショット動作、カバー監視異常・照準位置異常・自己診断異常・電源電圧異常・長期診断異常…連続出力
接点定格：AC／DC24V・0.25A（抵抗負荷）
起動出力接点方式：無電圧半導体接点 a 接点
接点動作：侵入検知…ワンショット動作／オフディレイ動作切替式
接点定格：AC／DC24V・0.25A（抵抗負荷）
タンパー出力接点方式：無電圧機械式接点 b 接点、動作：連続出力、定格：AC／DC24V・0.1A
アラーム表示灯赤色LED：ウォームアップ・侵入検知（ON/OFF可）、各種異常通知
メモリー表示灯赤色LED：発報履歴を表示（オートリセット機能付）
付帯機能感度設定、運用モード設定、自己診断、電源電圧監視、温度補償、タンパー、照準機能、環境対応強化、壁沿検知、ウォークテスト、近方エリア無効、長期診断
取付高さ2.0?6.0m（低所：2.0-2.7m、高所：2.7-3.5m、ペット：2.5-3.0m、高密度：2.0-6.0m）
エリア角度調整範囲水平方向：±45°（5°ピッチ）、上下方向：17°（無段階）
使用可能周囲温度?25?＋55℃（結露、氷結なきこと）
設置場所屋外／屋内の壁面（別売品でポール・天井取付可）
保護等級IP55相当
配線接続端子式（M2.6セルフアップ端子）
質量約600g
外観本体・窓：樹脂（ホワイト）

FAQ

Q：ペットを飼っている屋外庭園でも使用できますか？ A：はい、可能です。「ペットモード」に設定することで、猫や中型犬などの小動物による誤動作を低減できます。ただし、大型犬や複数の動物が同時に動く環境では調整が必要な場合があります。
Q：最大で何メートル先まで検知できますか？ A：立体警戒型として、最長15mの検知距離を持っています。
Q：高い場所に設置したいのですが、制限はありますか？ A：「高密度モード」を使用することで、最大6.0mの高さまで設置可能です。通常は2.0m?3.5m程度の高さが推奨されます。
Q：雨が直接当たる場所でも大丈夫ですか？ A：IP55相当の防雨構造となっているため、屋外の壁面などに直接設置して運用いただけます。
Q：検知した時にライトを点灯させることはできますか？ A：はい、可能です。本機には「起動出力（a接点）」が装備されており、照明器具やカメラの録画トリガーとして利用できます。
Q：窓ガラス越しに外を警戒することはできますか？ A：できません。パッシブインフラレッド方式は熱（遠赤外線）を検知するため、遠赤外線を遮断するガラス越しでは検知不能となります。
Q：LEDがずっと点滅しているのですが、故障でしょうか？ A：点滅の速さによって意味が異なります。電源投入直後は約1分間点滅します。それ以外の場合、自己診断による異常検知の可能性があるため、マニュアルの表示パターンをご確認ください。
Q：雪が降る地域でも使えますか？ A：使用周囲温度は-25℃まで対応していますが、レンズ面に雪が積もったり氷結したりすると検知性能が低下します。軒下など雪の影響を受けにくい場所への設置を推奨します。
Q：夜間だけ動作させることはできますか？ A：本機単体には昼夜判別機能はありません。夜間のみ動作させたい場合は、外部のタイマーや照度センサーと組み合わせて電源または出力を制御してください。
Q：感度の調整は可能ですか？ A：はい、内部のDIPスイッチにより、感度を130%（高感度）、100%（標準）、70%（低感度）、40%（最低感度）の4段階から選択できます。
