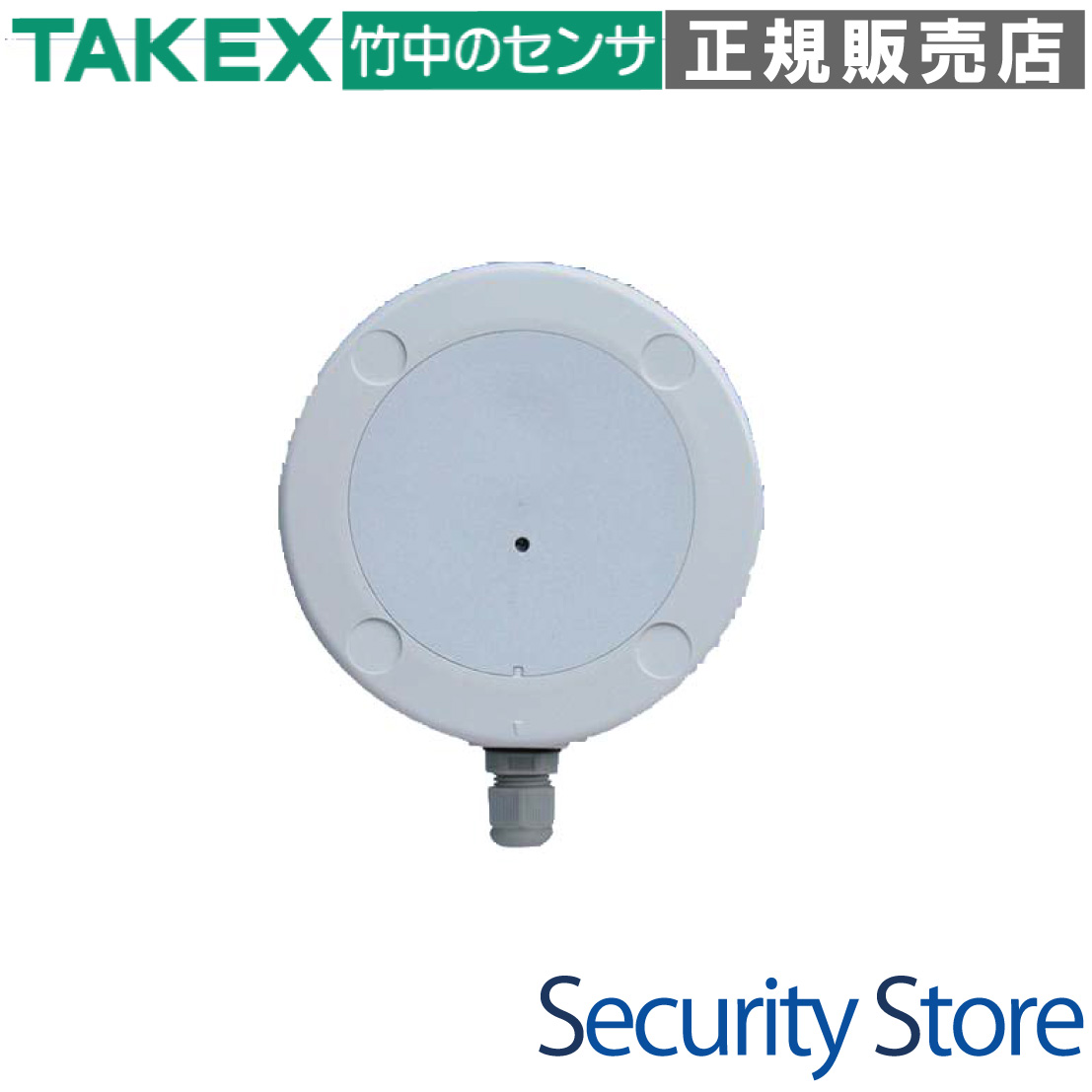

TX-102WR 防水型接点入力送信機 TAKEX 竹中エンジニアリング [TX-102WR]

TX-102WR 防水型接点入力送信機 TAKEX 竹中エンジニアリング [TX-102WR]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） ワイヤレスセキュリティ IP67防水 426MHz小電力無線

TX-102WR 防水型接点入力送信機

屋外の各種センサー信号をワイヤレス化。IP67相当の高度な防水性能とハイブリッド電源対応により、現場を選ばず設置できる高性能接点入力送信機です。

  • 型番： TX-102WR
  • 製品名： 防水型接点入力送信機
  • 通信方式： 426MHz帯 小電力セキュリティシステムの無線局
  • 接点入力： 1回路（a接点/b接点切替式）
  • 電源： DC9V電池 または 外部電源（DC10〜15V）
  • 防水構造： 日常生活防水構造（IP67相当）

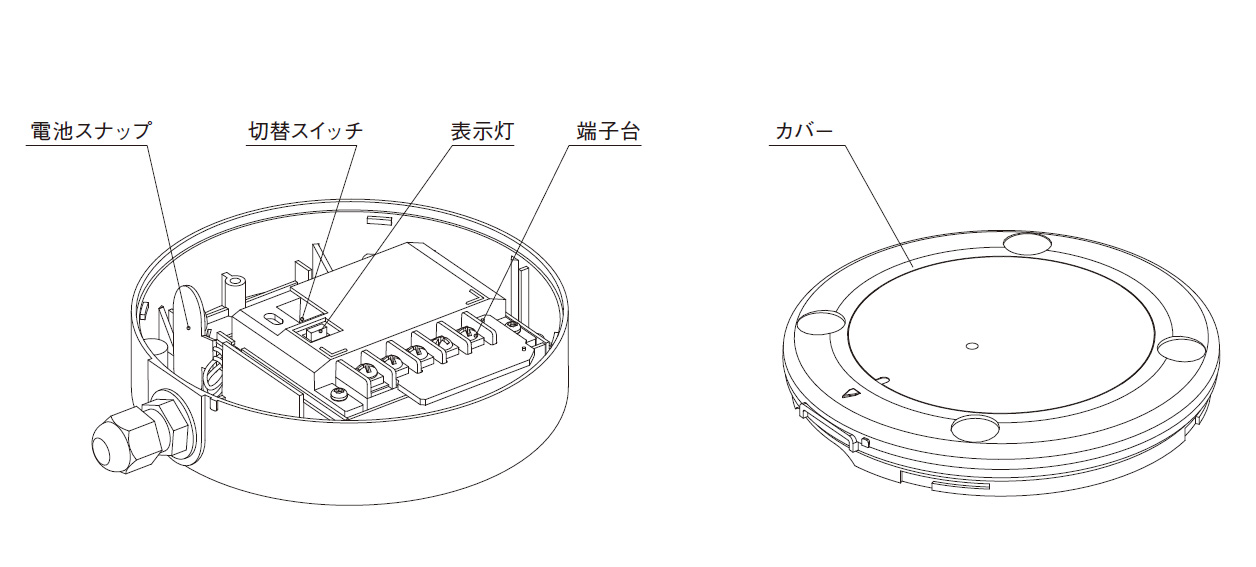

TX-102WR 防水型接点入力送信機

資料ダウンロード

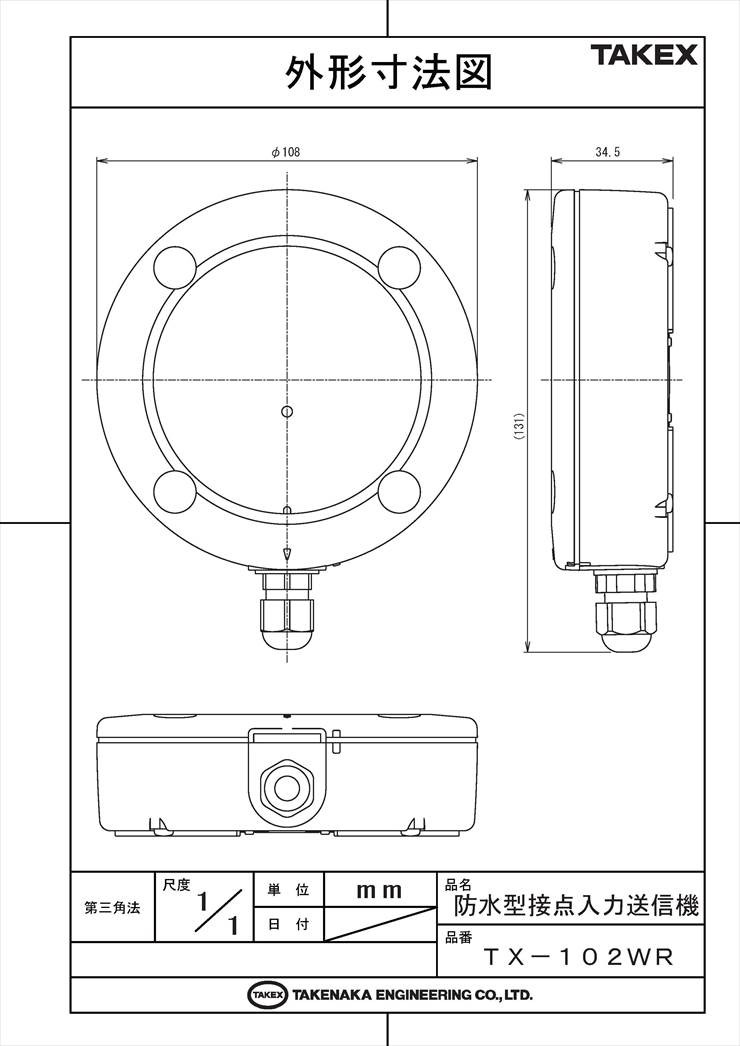

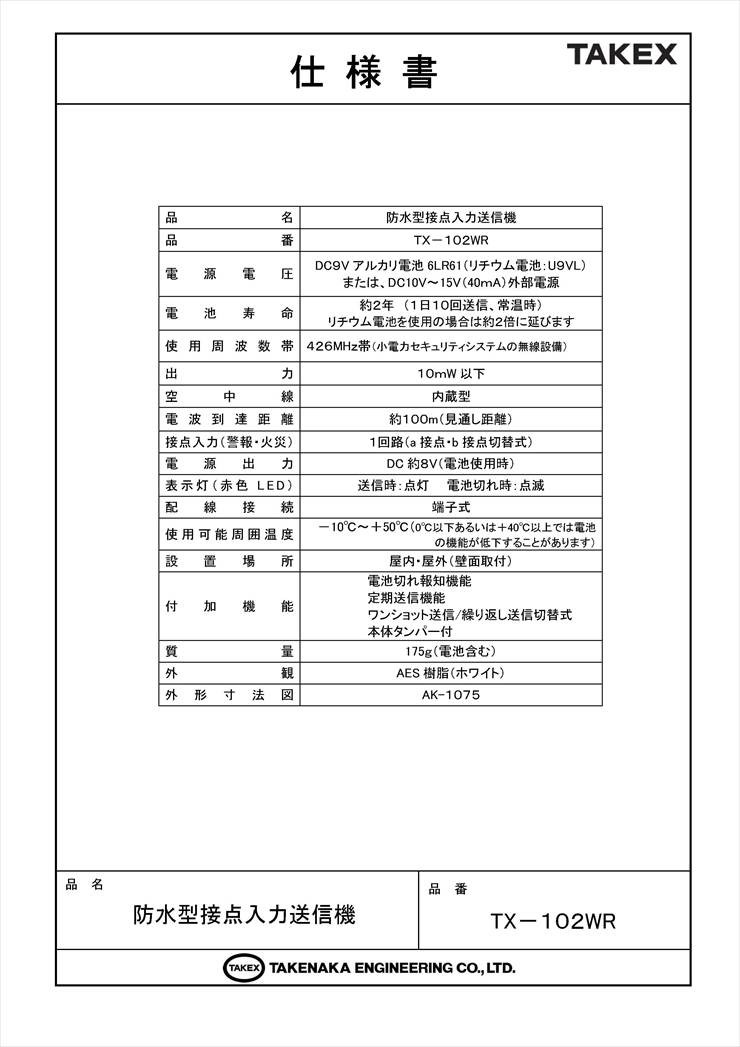

仕様書（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 屋外用パッシブセンサーのワイヤレス警報伝送
  • 門扉やシャッターの開閉監視（マグネットスイッチ連動）
  • 工場設備や生産ラインの異常信号の遠隔通知
  • 浴室や水周りなど高湿度環境での接点送信

導入前に確認したいポイント

  • 受信機までの間に遮蔽物（金属・RC壁）がないか
  • センサー出力は0.5秒以上の保持が可能か
  • 外部電源と電池を併用しない設計になっているか
  • 見通し距離100mの範囲内で運用可能か

特長

高度な防水構造（IP67相当）

屋外の壁面や、雨が直接かかる場所、高湿度の浴室環境でも安心して設置できるIP67相当の防水性能を誇ります。密閉性の高いAES樹脂筐体を採用し、過酷な現場環境下での長期運用を支えます。

電池と外部電源のハイブリッド対応

DC9V電池（アルカリ/リチウム）による完全ワイヤレス運用に加え、DC10〜15Vの外部電源供給にも対応しています。電池交換の手間を省きたい重要拠点では外部電源、配線が困難な場所では電池駆動といった柔軟な選択が可能です。

多様な送信モード設定

運用目的に合わせ、「ワンショットモード」と「繰り返しモード」を選択可能です。防犯用途では1回のみ送るワンショット、火災報知や非常ボタンなど確実な通知が求められる場合は20秒周期で繰り返す設定にすることで、システムの信頼性を向上させます。

接点論理の切り替え機能

接続するセンサーに合わせて、a接点（N.O.）とb接点（N.C.）をスイッチ一つで切り替え可能です。既存の様々なセンサーやスイッチをそのまま活用でき、システム設計の幅を広げます。

システムの死活監視「定期送信機能」

一定時間ごとに自動で定期信号を送信し、受信機側で常に通信状態を監視できます。電池切れや機器の故障、環境変化による電波遮断を早期に検知できるため、プロユースのセキュリティ用途に最適です。

電池切れ報知と自己診断

電池電圧が一定以下になると、本体のLEDが点滅して現地で知らせると同時に、受信機へ電池切れ信号を送信します。突然のシステムダウンを防ぎ、計画的なメンテナンスを可能にします。

外部センサーへの電源供給機能

電池運用時、本機の入出力端子からDC約8Vの電源を出力できます。省電力タイプのセンサーであれば、送信機の電池から電源を供給して一括運用することが可能です。

選定時に評価したい強み

  • 信頼の小電力無線： 障害物に強い426MHz帯を採用し、安定した通信性能を提供。
  • 施工性の高さ： 標準的な1個用スイッチボックス（ピッチ83.5mm）に適合する設計。
  • フェイルセーフ： 本体タンパー機能内蔵により、不正なカバー開放も検知可能。
  • 長寿命設計： アルカリ電池で約2年、リチウム電池なら更なる長期間の運用が可能。

LED表示ステータス

表示状態 意味 対応・確認事項
送信時に点灯 正常動作 接点入力を検知し、電波を送信しています。
約5秒に1回点滅 電池切れ警告 電圧が低下しています。速やかに電池を交換してください。
消灯（入力時も反応なし） 電源喪失または故障 電池寿命の完了、または外部電源の未投入を確認してください。

製品仕様

項目 内容
品番 TX-102WR
電源 DC9Vアルカリ電池6LR61（リチウム電池:U9VL）
又は、DC10V〜15V(40mA)外部電源
電池寿命 約2年（1日10回送信、常温時運用目安）
使用周波数帯（出力） 426MHz帯（10mW以下）
空中線 内蔵型
電波到達距離 約100m（見通し距離）
接点入力（警報・火災） 無電圧接点 1回路（a接点/ b接点切替式）
応答速度：0.5秒以上保持が必要
電源出力 DC約8V（電池使用時のみ供給可能）
表示灯（赤色LED） 送信時：点灯 / 電池切れ時：点滅
配線接続 端子式（推奨外径：φ1.0mm〜φ5.5mm、最大20m）
付帯機能 電池切れ報知、定期送信、ワンショット/繰り返し送信切替、本体タンパー
構造 日常生活防水構造（IP67相当）
設置場所 屋内・屋外（壁面取付）
使用可能周囲温度 -10℃〜+50℃（結露なきこと）
質量 約175g（電池含む）
外観 AES樹脂（ホワイト）

FAQ

Q：屋外にそのまま取り付けても大丈夫ですか？ A：はい、IP67相当の防水性能を有しているため、雨の当たる屋外壁面にも直接設置可能です。ただし、水没する場所や常に水に浸かる状態での使用はできません。
Q：電池と外部電源を同時に接続してバックアップ運用はできますか？ A：いいえ、絶対にしないでください。電池と外部電源を併用すると故障や発熱の原因となります。どちらか一方のみを使用してください。
Q：通信距離はどのくらいですか？ A：見通し距離で約100mです。ただし、鉄筋コンクリート壁や金属板などの遮蔽物がある場合は、距離が著しく短くなることがあります。
Q：どんなセンサーでも接続できますか？ A：無電圧接点出力（a接点またはb接点）を持つセンサーであれば接続可能です。ただし、信号保持時間が0.5秒以上必要ですのでご注意ください。
Q：電池切れはどうやってわかりますか？ A：本体の赤色LEDが約5秒に1回点滅を始めます。また、受信機側にも電池切れ信号が送信され、管理者に通知されます。
Q：複数台のセンサーを接続することは可能ですか？ A：入力は1回路ですが、a接点なら並列、b接点なら直列に配線することで、複数台のセンサー信号をまとめて送信できます。
Q：定期送信機能とは何ですか？ A：異常がない時でも定期的に信号を送り、受信機との通信が確立されているかを監視する機能です。機器の盗難や故障の早期発見に役立ちます。
Q：設定用のスイッチはどこにありますか？ A：本体フロントカバーを外した内部の基板上にあります。ここで送信モード（ワンショット/繰り返し）や接点論理（a/b接点）を切り替えられます。
Q：金属製のボックスの中に入れても大丈夫ですか？ A：金属は電波を遮断するため、金属ボックス内への設置は推奨しません。樹脂製のボックスを使用するか、開口部を設けるなどの対策が必要です。
Q：電池寿命はどれくらいですか？ A：1日10回の送信を想定して、アルカリ電池で約2年です。リチウム電池（U9VL）を使用すればさらに長持ちします。
