傾斜検知送信機 [TX-101K]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング）傾斜検知送信機特定小電力ワイヤレス 426MHz帯屋内用

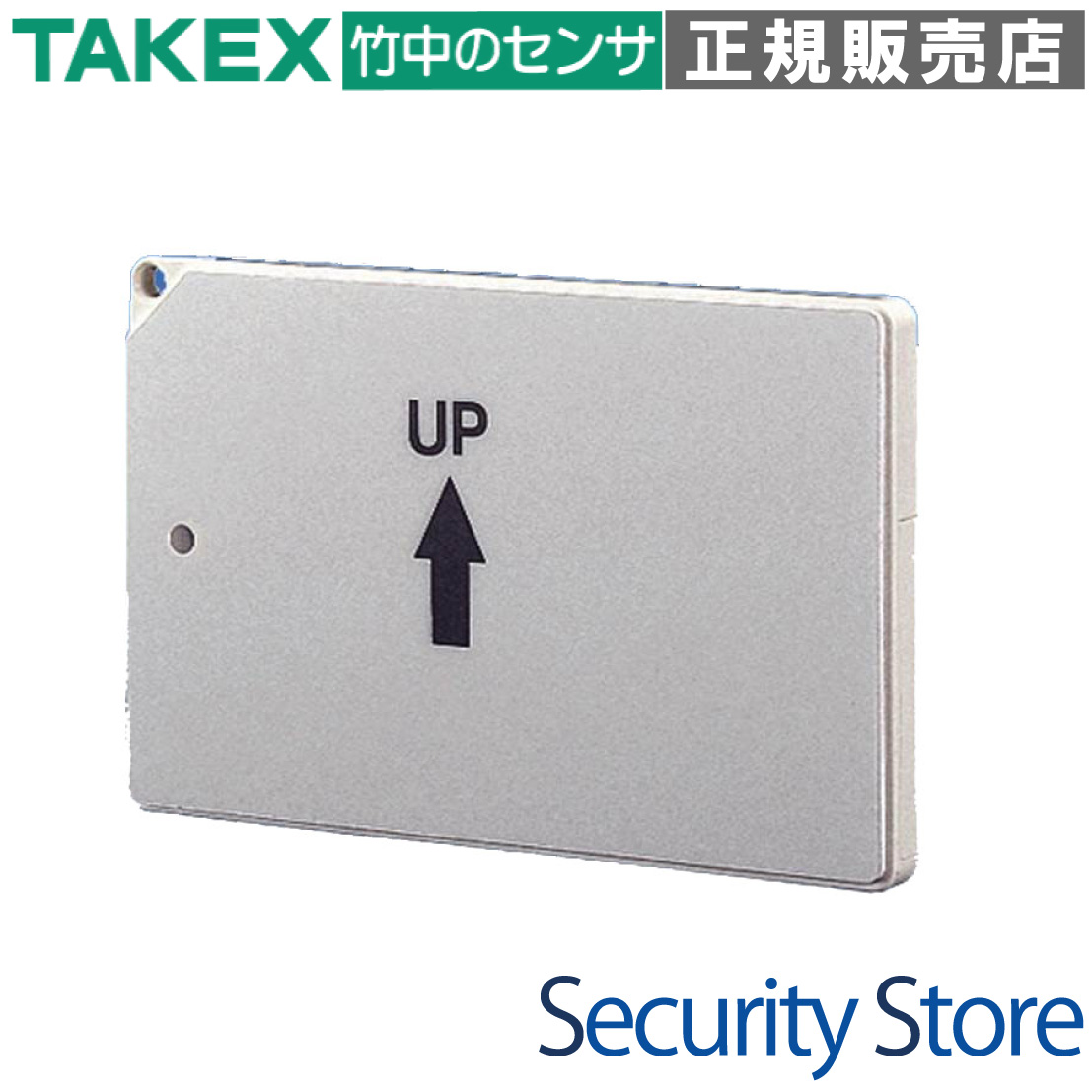

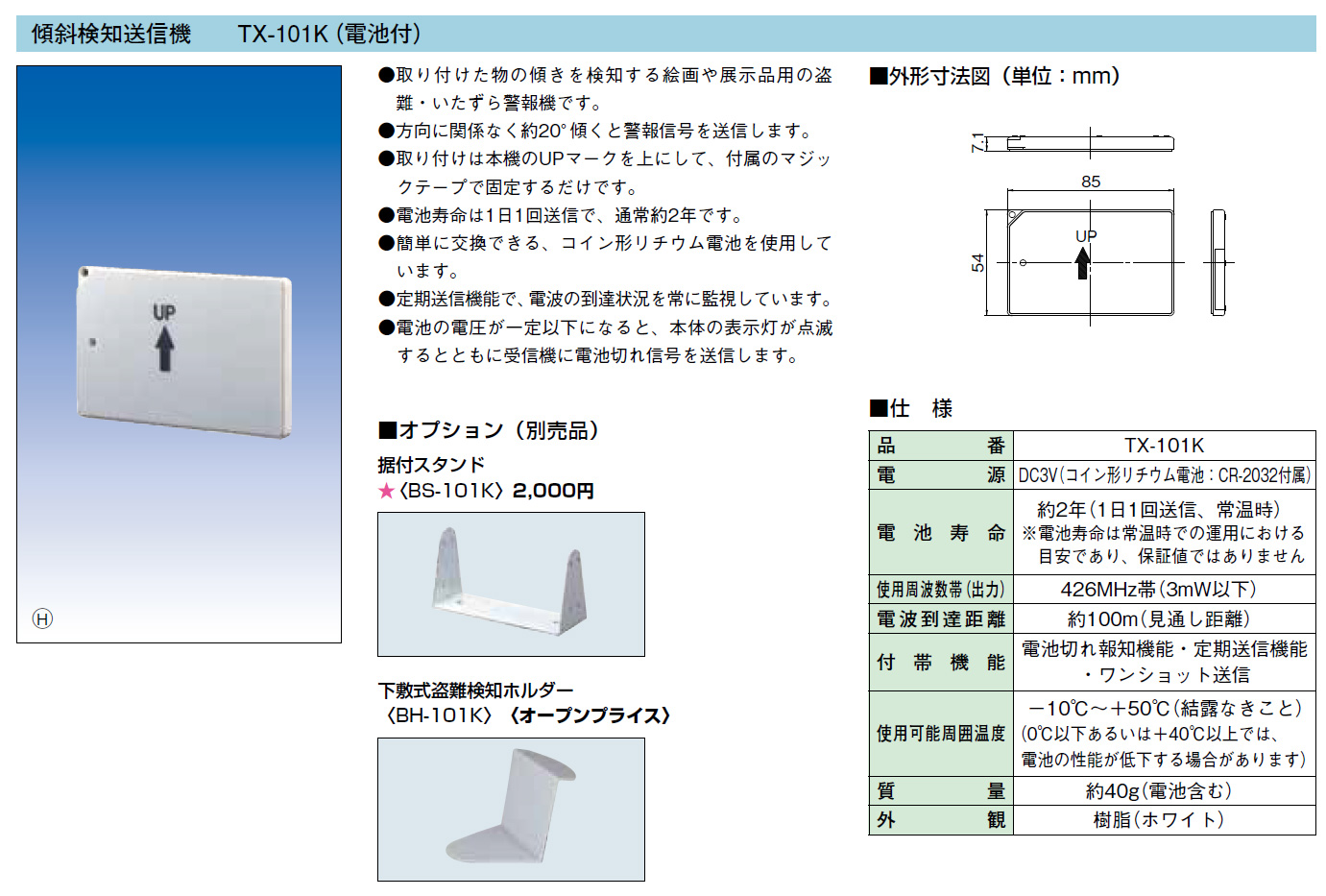

TX-101K 傾斜検知送信機

TX-101Kは、絵画や美術品などの展示品に直接取り付けることで、わずかな傾きを検知して警報を送信するワイヤレス送信機です。426MHz帯の小電力無線を採用し、安定した通信距離と約2年の長寿命運用を両立。貴重品の盗難・いたずら防止に最適な、セキュリティのプロが選ぶ信頼のワイヤレスセンサーです。

型番： TX-101K
製品名： 傾斜検知送信機
検知方式： 物理傾斜検知（不感帯：約0°〜20° / 検知帯：約20°〜70°）
通信方式： 特定小電力無線（426MHz帯）
電波到達距離： 最大約100m（見通し距離）
電源： コイン形リチウム電池 CR2032 ×1（DC3V）

資料ダウンロード

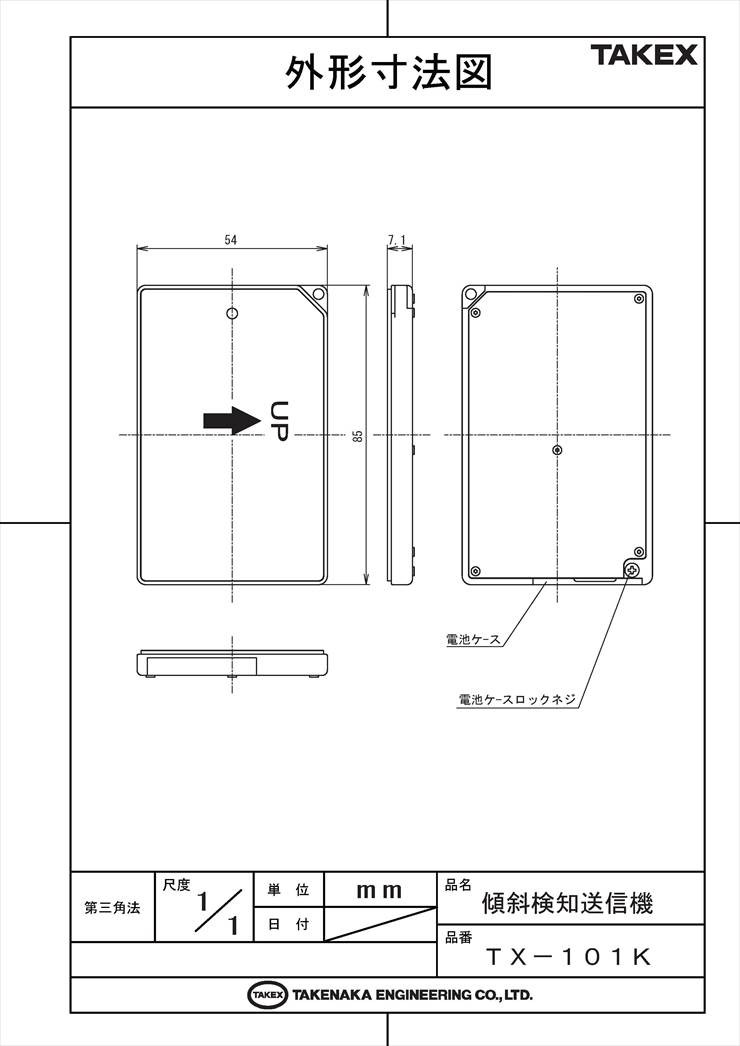

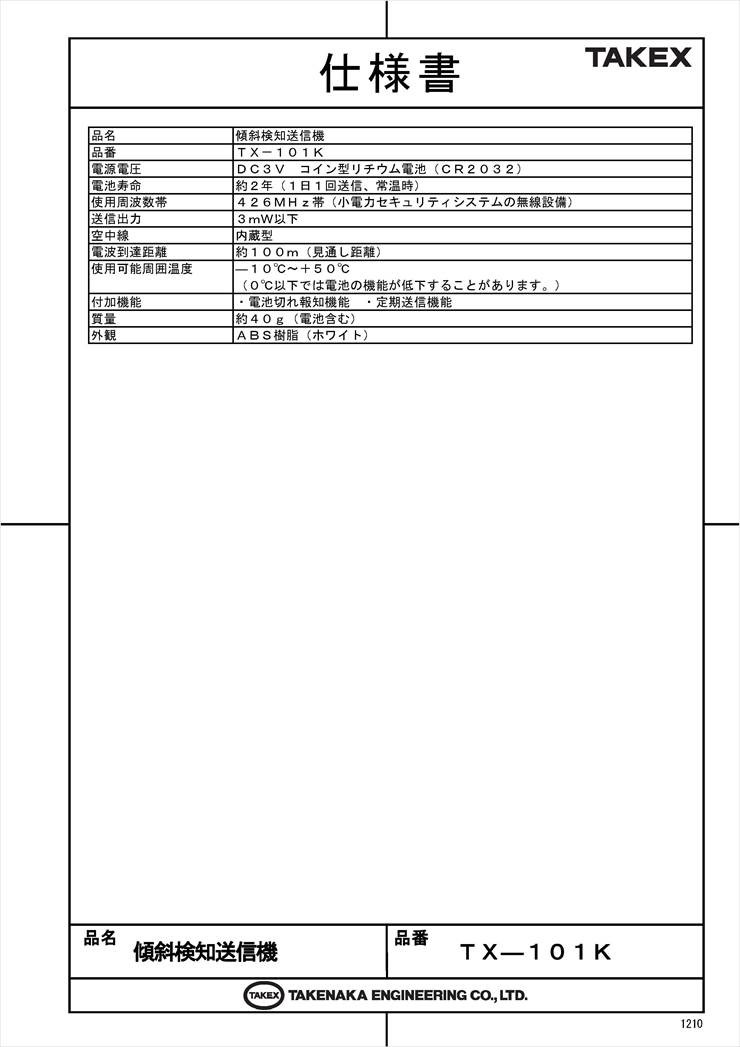

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

美術館・博物館での絵画、展示品保護
高級ギャラリーでの美術品盗難対策
ショールームの展示機材のいたずら防止
什器や備品の不正持ち出し監視

導入前に確認したいポイント

設置対象（額縁等）の初期傾斜が10度以内か
送信機から受信機までの間に金属遮蔽物がないか
「UP」マークを垂直方向に向けられる設置面か
電池交換のメンテナンスサイクル（約2年）の把握

特長

美術品・展示品を守る「20°傾斜検知」アルゴリズム

対象物が約20°以上傾くと検知する独自の機構を採用。20°未満の不感帯を設けることで、清掃時や微小な建物の振動、地震による誤報（フォルス・アラーム）を徹底的に排除しつつ、持ち上げや盗難の動作を確実に捉えます。

障害物に強い「426MHz帯」特定小電力ワイヤレス

建材や什器の影響を受けにくく、回折性に優れた426MHz帯を採用。Wi-Fi帯域と干渉せず、見通し距離で最大約100mの安定した通信を実現します。免許不要で、あらゆる現場に即座に導入可能です。

厚さ約7mmの極薄・軽量デザイン

本体は厚さわずか7.1mm、重さ約40gの超軽量設計。絵画の裏面や展示ケース内のわずかな隙間に隠蔽設置が可能で、展示品の美観を損なうことなく高度なセキュリティを構築できます。

長期運用を支える「約2年」の省電力テクノロジー

コイン形リチウム電池（CR2032）1個で、1日1回送信を想定した場合、通常約2年の長期運用が可能です。電池交換もスライド引き出し式ケースにより、設置状態を大きく崩すことなく簡単に行えます。

システムの死活を常に監視する「定期送信機能」

発報信号がない時でも、自身の正常稼働を受信機に知らせる「ハートビート（定期送信）機能」を搭載。環境変化による電波遮断や、機器の盗難、故障を早期に発見できるプロ仕様の設計です。

2重のアラートで防ぐ「電池切れ報知」

電池電圧が規定値以下になると、本体のLED表示灯が点滅。同時に受信機へ「電池切れ信号」を送信し、現地と管理側の両方で電池交換タイミングを把握できます。これにより、肝心な時の未検知を防ぎます。

施工を容易にするマジックテープ固定とUPマーク刻印

設置は本体の「UP」マークを垂直方向に合わせ、付属のマジックテープで貼り付けるだけ。接着面の脱脂をしっかり行うことで、美術品を傷つけにくく、かつ確実な固定が可能です。

混信・無駄な消費を抑える「ワンショット送信」仕様

検知した瞬間に一度だけ電波を送信し、速やかに待機状態に戻る「ワンショット送信」を標準搭載。検知状態が続いても電波帯域を占有し続けないため、他の無線機器への干渉を防止し、電池の無駄な消耗も防ぎます。

    選定時に評価したい強み
    確実な検知： 振動センサーでは防げない「ゆっくりとした持ち上げ」を角度で確実に捕捉。
高い秘匿性： クレジットカードサイズに近い極薄設計で、展示品の外観を損ないません。
メンテナンス性： 電池交換時期を無線で受信機に知らせるため、定期的な巡回点検の負荷を軽減。
信頼のブランド： 防犯用センサーの国内大手TAKEX（竹中エンジニアリング）製による高い完成度。



施工・設置ガイド

安定した検知と通信性能を確保するため、以下のガイドラインを遵守してください。

確認項目	この製品での考え方
設置の向き	本体表面の「UPマーク」が真上（重力方向の反対）を向くように垂直に設置してください。
初期角度	対象物（額縁など）の壁面に対する傾きは、10度以内に抑えて設置してください。
登録作業	ペアリング登録は、誤登録を防ぐため受信機の1m以内で行うことが推奨されます。
電波環境	金属製の板やスチール家具に密着させると電波到達距離が著しく低下するため避けてください。
固定方法	設置面のホコリや油分を完全に除去し、付属のマジックテープで確実に固定してください。

表示灯（LED）の挙動詳細

LEDの挙動	システム状態	意味・対応
消灯	待機状態	正常に稼働し、検知を待機しています（スリープ状態）。
1回点灯	発報送信	傾斜を検知し、警報信号を送信しました。
約5秒に1回点滅	電池切れ報知	電圧が低下しています。速やかにCR2032電池を交換してください。
電池挿入後、5秒後点灯	初期化完了	電源投入時の自己診断とテスト信号送信を行っています。

トラブルシューティング

Q：機器を傾けてもLEDが点灯しない。 A：電池が正しく挿入されているか、極性（＋/- ）を確認してください。また、電池残量がゼロになっている可能性があります。新品のCR2032に交換して動作を確認してください。

Q：受信機に警報が届かない。 A：送信機のLEDは点灯していますか？点灯している場合は電波の遮蔽が考えられます。アンテナ周辺の金属物を確認してください。点灯していない場合は送信機側の電源を確認してください。

Q：誤報が頻発する。 A：設置対象（絵画など）が初期状態で大きく傾いていませんか？初期角度が20度に近いと、わずかな動きで発報します。垂直に近い状態で再設置してください。

製品仕様

項目	内容
品名	傾斜検知送信機
品番	TX-101K
電源	DC3V（コイン形リチウム電池：CR-2032付属）
電池寿命	約2年（1日1回の送信回数にて） ※常温時目安
使用周波数帯（出力）	426MHz帯（3mW以下）
送信出力	3mW以下
電波到達距離	約100m（見通し距離）
付帯機能	電池切れ報知機能、定期送信機能、ワンショット送信
使用可能周囲温度	-10℃〜+50℃（結露なきこと）
質量	約40g（電池含む）
外観	ABS樹脂（ホワイト）
外形寸法	W54 × H85 × D7.1 mm

FAQ

Q：どのような仕組みで傾斜を検知しているのですか？ A：内部に重力方向を検知するセンサーを搭載しており、本体が規定の角度（約20°）を超えて傾いたことを物理的に捉えます。

Q：地震で誤報が発生することはありますか？ A：20°未満の傾斜は検知しない不感帯を設けているため、通常の振動や小さな地震では誤報が発生しにくい設計になっています。

Q：電池の寿命はどれくらいですか？ A：1日1回の送信を想定して、常温で約2年が目安です。電池切れの際は送信機と受信機でお知らせします。

Q：電池の種類は何を使えばいいですか？ A：市販のコイン形リチウム電池「CR2032」を1個使用します。

Q：受信機とのペアリングは難しいですか？ A：受信機を登録モードにし、本機を傾けて信号を送るだけで簡単に登録できます。シリアル番号での手動登録も可能です。

Q：屋外で使用することは可能ですか？ A：本製品は屋内専用です。防水性能はないため、直接雨のかかる場所や多湿な場所での使用は避けてください。

Q：何メートルまで電波が届きますか？ A：遮蔽物のない見通し距離で最大約100mです。壁や什器がある場合は、実際の現場でテストを行ってください。

Q：複数台を同時に設置しても大丈夫ですか？ A：はい。各送信機には固有のIDがあるため、複数台を一つの受信機に登録して運用することが可能です。

Q：取り付けの向きに制限はありますか？ A：はい。本体の「UPマーク」が必ず上を向くように垂直に設置してください。向きが異なると正しく角度を検知できません。

Q：登録した情報は、電池が切れると消えてしまいますか？ A：いいえ。受信機側のメモリーに保持されるため、電池交換のたびに再登録する必要はありません。
