AC-2R(W) アクセスコール受信機 TAKEX 竹中エンジニアリング [AC-2R(W)]

AC-2R(W) アクセスコール受信機 TAKEX 竹中エンジニアリング [AC-2R(W)]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） アクセスコール 徘徊お知らせシステム 緊急呼出し 微弱電波 IP43防雨

アクセスコール受信機 AC-2R(W)

微弱電波の特性を最大限に活かし、病院や介護施設での「ピンポイントな呼出し位置特定」を実現する専用受信機です。

送信機からの信号をキャッチし、鮮やかな緑色フラッシュと選べる8種類のメロディーで報知します。電波登録不要でシステム拡張が容易な上、医療機器への影響が極めて少ない微弱電波を採用しているため、ヘルスケア現場での運用に最適です。

  • 型番： AC-2R(W) / AC-2R(G)
  • 方式： 微弱電波方式（315.8MHz）
  • 主な用途： 徘徊お知らせ、緊急呼出し、特定エリア検知
  • 設置場所： 屋内・屋外（IP43相当）
  • 電源： AC100V または DC10〜16V
アクセスコール受信機 AC-2R(W) 製品画像

資料ダウンロード

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF）

この製品が向いている用途

  • 病院・高齢者施設での緊急呼出し
  • 特定のドアや廊下の通過検知（徘徊防止）
  • 医療機器の多い環境でのワイヤレス運用
  • ナースコールとの連動システム
  • スタッフの特定エリア出入り管理

導入前に確認したいポイント

  • 送信機との距離は2m以内を推奨（最大8m）
  • 取付面が金属製でないか（電波減衰の確認）
  • 送信機の送信周期設定（0.35s/0.7s推奨）
  • AC100VまたはDC12V電源の確保
  • 設置方向（逆さま・横向きは浸水NG）

特長

位置特定に最適な「微弱電波」テクノロジー

一般的な高出力ワイヤレスシステムとは異なり、到達距離を約8m（推奨2m以内）に抑えた微弱電波を採用しています。これにより、隣接する部屋への電波漏れを防ぎ、「どの場所で誰が呼んでいるか」を正確に特定する運用が可能です。

医療機器や人体に配慮した安心設計

送信出力の強度は携帯電話の約1/160,000と極めて微弱です。心臓ペースメーカーなどの医療機器を使用している環境でも、人体や機器への影響を最小限に抑えて運用できるため、介護・医療現場で高く評価されています。

視認性に優れた緑色フラッシュと8音のメロディー

4個の高輝度緑色LEDによるフラッシュ報知と、送信機ごとに設定可能な8種類のメロディーにより、耳の不自由な方や騒音下でも確実に受信を知らせます。報知時間は3秒から連続まで4段階の切り替えが可能です。

「高齢者モード」と「職員モード」の柔軟な使い分け

対象者が送信機を持つ「高齢者モード」だけでなく、スタッフが送信機を持ち、センサー検知時にスタッフがいない場合のみ報知する「職員モード（キャンセル機能）」を搭載。施設の運用形態に合わせた高度なシステム構築が可能です。

IP43相当の防雨構造で半屋外設置に対応

AES樹脂を採用した堅牢な筐体はIP43相当の防雨性能を持ち、軒下や通路などの半屋外環境にも設置可能です。壁面へのネジ固定により、安定した運用を実現します。

複雑な設定不要、無制限のシステム拡張性

微弱電波システムのため、総務省への電波登録や免許は一切不要です。16通りのアドレス設定を合わせるだけで、送信機・受信機の台数に制限なく自由に増設を行うことができます。

AND入力による検知エリアの厳密な限定

人感センサー等をAND入力端子に接続することで、「センサーが人を検知し、かつ電波を受信している」時のみ動作させることができます。これにより、ドアの通過のみをピンポイントで検知するなどの誤報対策が容易です。

受信感度調整と16段階のきめ細かな設定

ロータリースイッチにより受信感度を16段階に調整可能。周囲のノイズ環境や、必要とする検知距離に合わせて現場で最適化できます。

選定時に評価したい強み

  • 確実な位置特定： 到達距離を絞ることで、同一フロア内の混信や誤判定を防止。
  • 高い安全性： 医療現場での実績が豊富な超低出力電波。
  • 施工性： AC100V直結またはDC電源のどちらでも駆動可能なマルチ電源対応。
  • 保守性： 内部の点検モードにより、ノイズ環境やセンサー動作をLEDで視覚的に確認可能。

施工・設置ガイド

本機は微弱電波を取り扱うため、設置環境がパフォーマンスに大きく影響します。

確認項目 この製品での考え方・注意点
設置高さ・方向 壁面に垂直に取り付けてください。横向きや逆さまは防雨性能を損なうため厳禁です。
金属干渉 取付面が金属板であったり、送受信機間に金属壁がある場合は、距離が極端に短くなります。
ノイズ源 LED照明の至近距離やインバータ機器の近くは避けてください。受信感度に影響します。
配線距離 信号線は0.65mmの電話線で最大1000m、データ出力（同軸）は100mまで可能です。

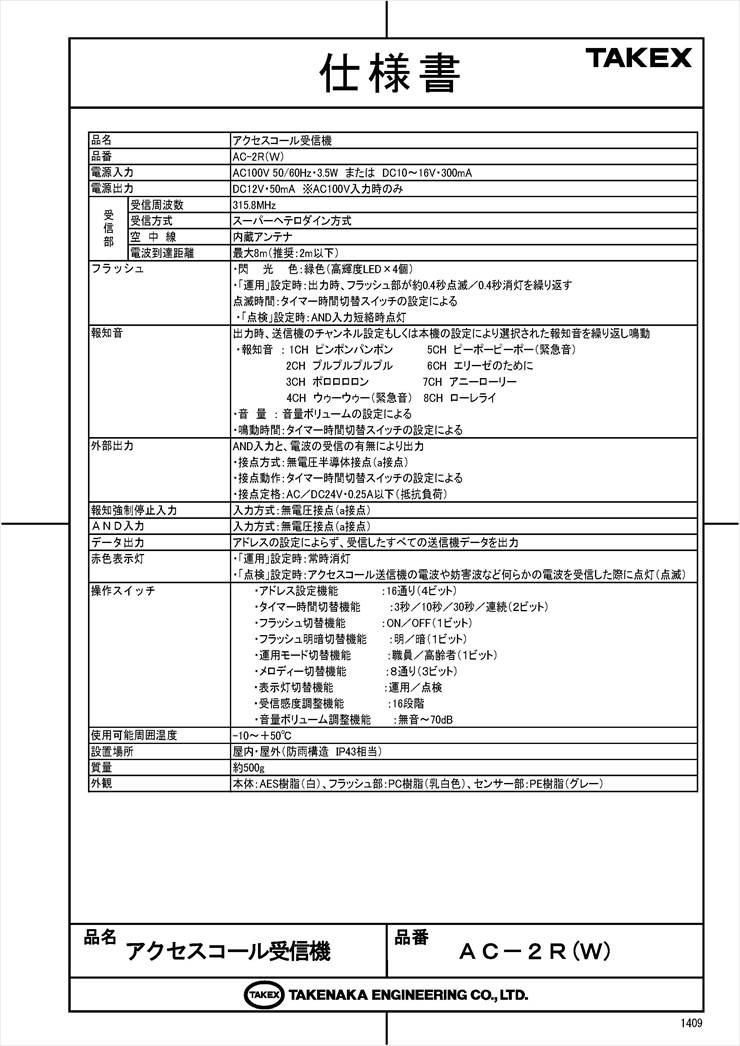

製品仕様

項目 内容
品名 / 品番 アクセスコール受信機 / AC-2R(W) [ホワイト]
電源入力 AC100V 50/60Hz（3.5W） または DC10〜16V（300mA）
電源出力 DC12V・50mA（AC100V入力時のみ外部センサー用として利用可）
受信周波数 315.8MHz（スーパーヘテロダイン方式）
電波到達距離 最大約8m（推奨検知距離：2m以下）
フラッシュ報知 高輝度緑色LED×4個（報知時 約0.4秒間隔で点滅）
報知音（メロディー） 8種類（ピンポンパンポン、プルプル、ポロロ、エリーゼのために等）
音量調整 無音 〜 70dB（ボリュームにより無段階調整）
外部出力接点 無電圧半導体接点（a接点） / AC/DC24V 0.25A以下
入力端子 報知強制停止入力（a接点）、AND入力（a接点）
データ出力 表示盤（AC-1RH等）への通信用（1-2端子、極性あり）
タイマー報知時間 3秒 / 10秒 / 30秒 / 連続（DIPスイッチ切替）
使用可能周囲温度 －10℃ 〜 ＋50℃
設置場所 屋内・屋外（防雨構造 IP43相当）

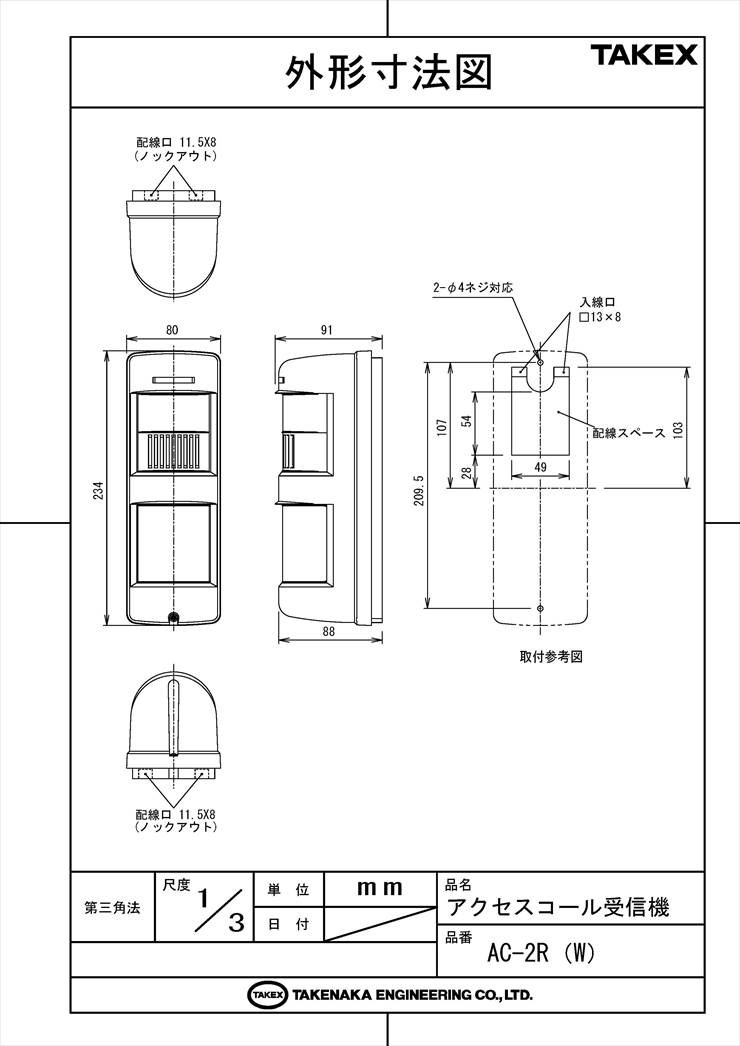

外形寸法 / 質量 W234 × H88 × D54mm / 約500g

FAQ

Q：電波はどのくらい届きますか？ A：見通しで最大約8mですが、安定した検知のために2m以内での運用を推奨しています。
Q：医療機器（ペースメーカー等）への影響はありますか？ A：非常に微弱な電波（携帯電話の1/160,000）を使用しており、影響は極めて少ない設計です。
Q：屋外に設置しても大丈夫ですか？ A：IP43相当の防雨構造ですので、直接雨がかからない軒下等への設置が可能です。
Q：電池で動作しますか？ A：いいえ、本機は受信機のため、AC100VまたはDC12Vの電源供給が必要です。
Q：ナースコールと連動できますか？ A：はい、無電圧a接点の外部出力端子を備えているため、ナースコール等の外部機器と連動可能です。
Q：複数の送信機を区別できますか？ A：本機単体ではメロディー（8種）で区別可能です。詳細な識別にはアクセスコール表示盤を接続してください。
Q：電波登録や免許は必要ですか？ A：微弱無線局の規格内のため、申請や登録は一切不要でどなたでも設置・運用いただけます。
Q：近隣の同じシステムと混信しませんか？ A：16通りのアドレス設定が可能です。アドレスを分けることで近接した場所での混信を防止できます。
Q：センサーを接続せずに使えますか？ A：はい、AND入力端子に付属の短絡コードを接続した状態にすれば、電波のみで報知動作します。
Q：職員モードとはどのような機能ですか？ A：センサーが人を検知しても、スタッフが送信機を持っていれば報知をキャンセル（動作させない）する機能です。
