AC-8R アクセスコール受信機 TAKEX 竹中エンジニアリング [AC-8R]

AC-8R アクセスコール受信機 TAKEX 竹中エンジニアリング [AC-8R]

販売価格: 会員のみ販売

商品詳細

TAKEX（竹中エンジニアリング） アクセスコール ワイヤレス受信機 徘徊お知らせシステム 屋内用

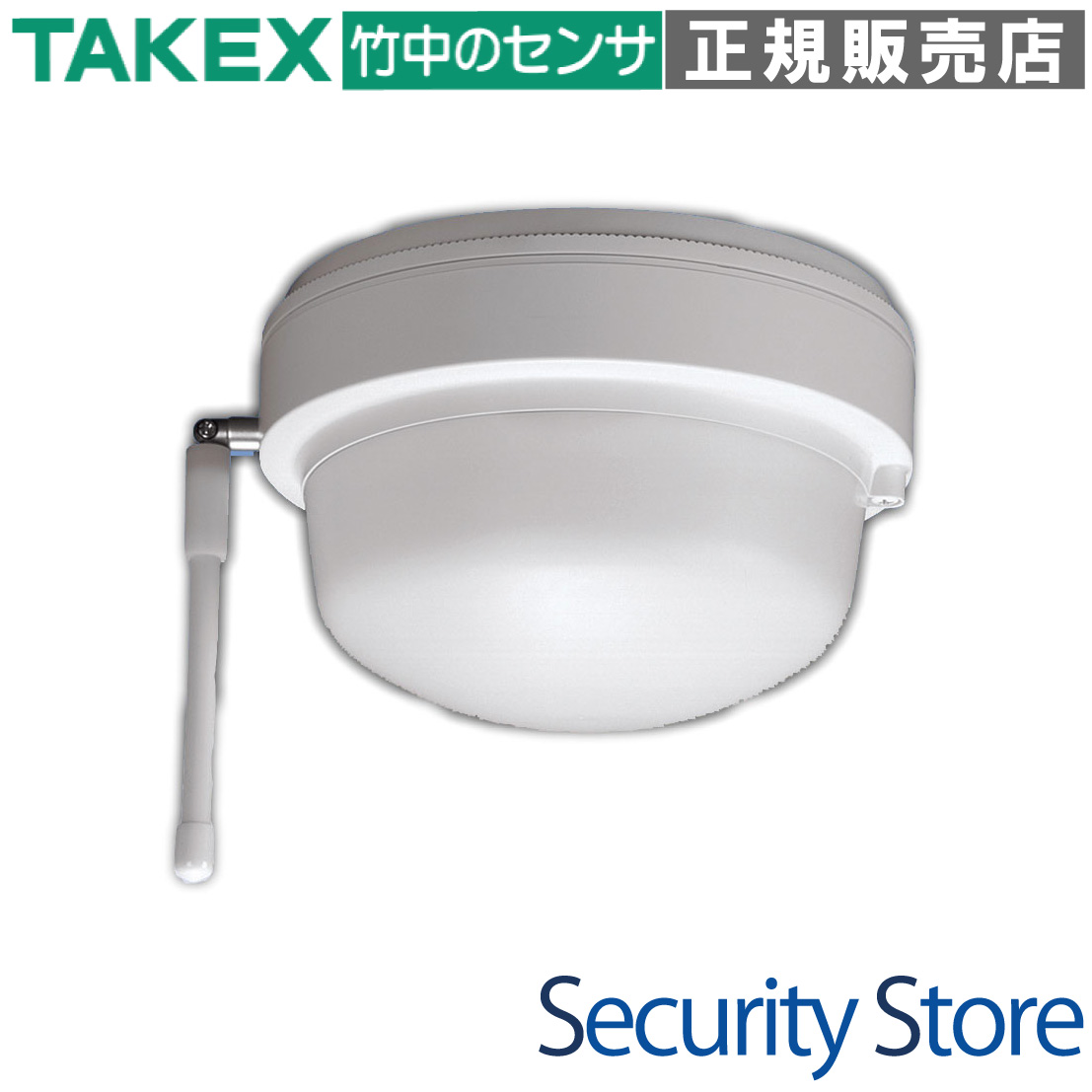

AC-8R アクセスコール受信機

AC-8Rは、高齢者福祉施設や病院での「緊急呼出し」や「徘徊お知らせ」に最適な天井・壁面両対応のワイヤレス受信機です。専用送信機からの微弱電波を確実にキャッチし、外部出力や表示盤へのデータ伝送を行うことで、現場の安全管理を強力にサポートします。

  • 型番： AC-8R
  • 製品名： アクセスコール受信機
  • 方式： スーパーヘテロダイン方式
  • 主な用途： 高齢者施設・病院での緊急呼出し、徘徊検知
  • 設置場所： 屋内（天井または壁面）
  • 電源： AC100V または DC10〜16V

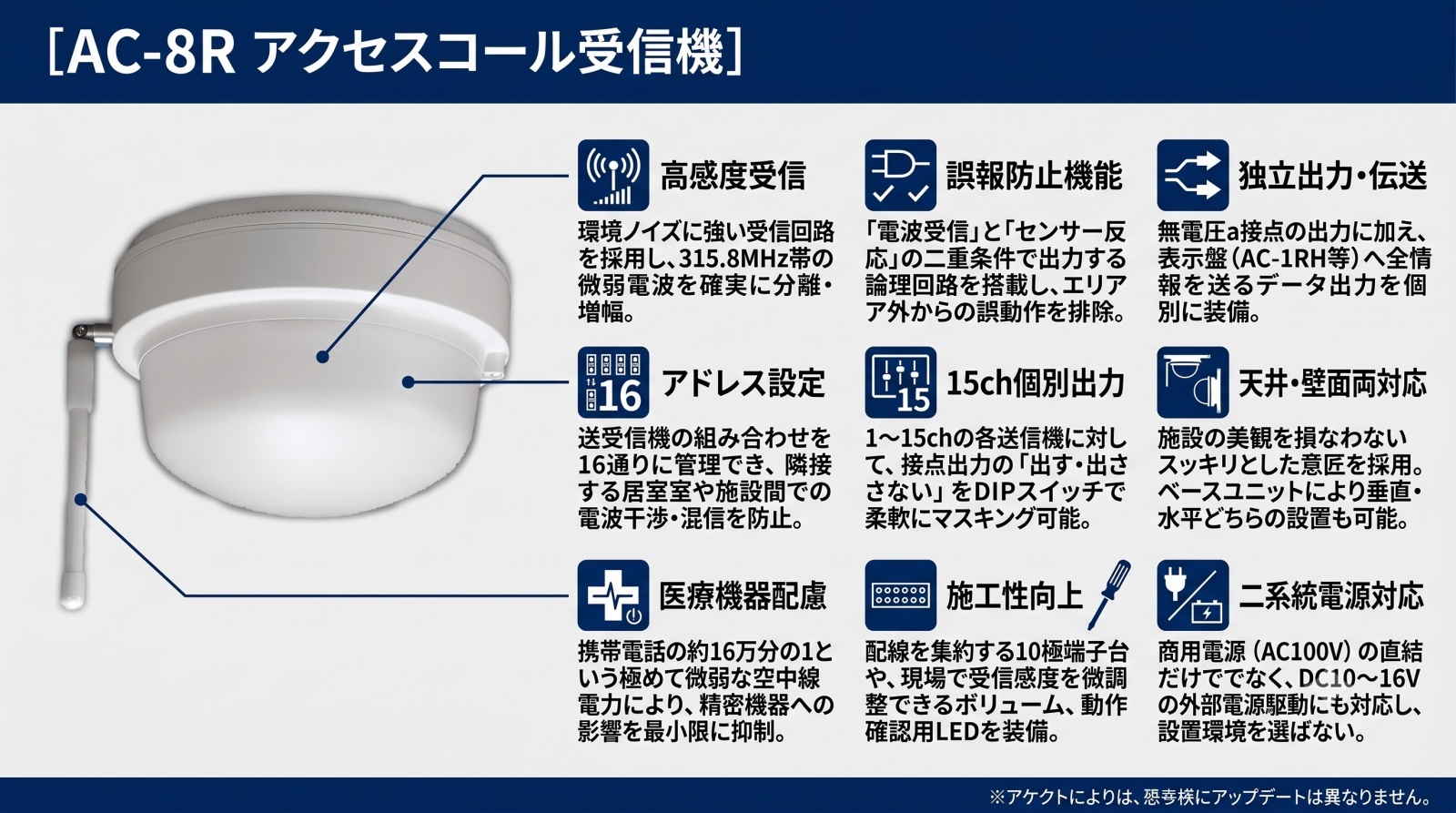

アクセスコール受信機 AC-8R 製品画像

資料ダウンロード

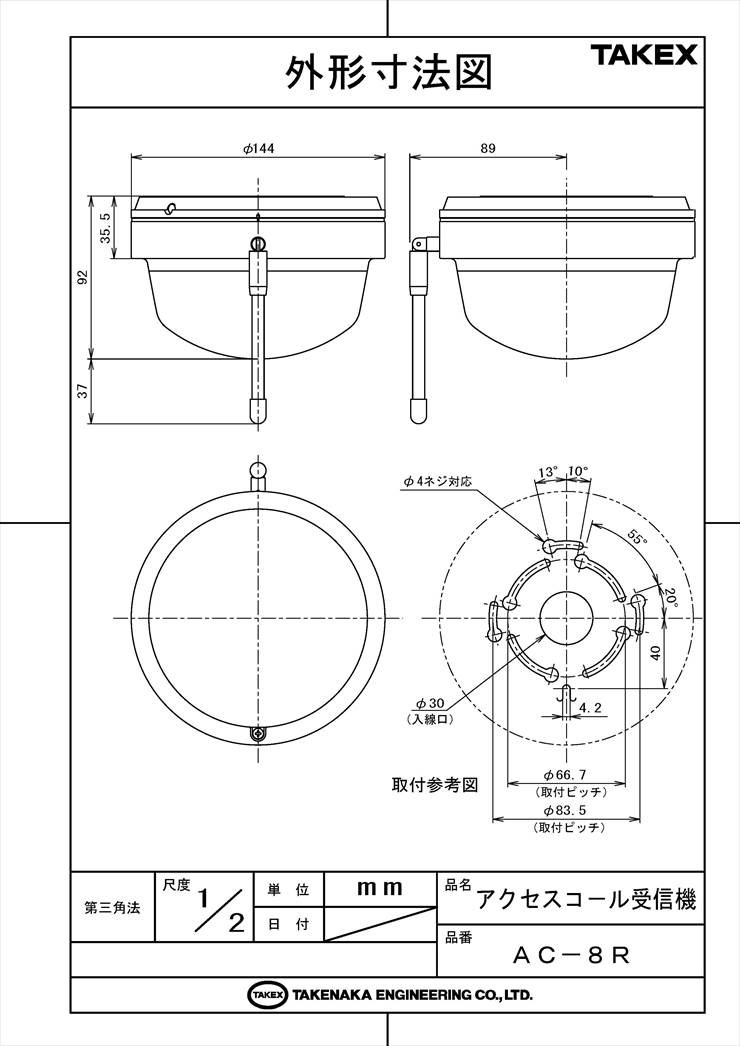

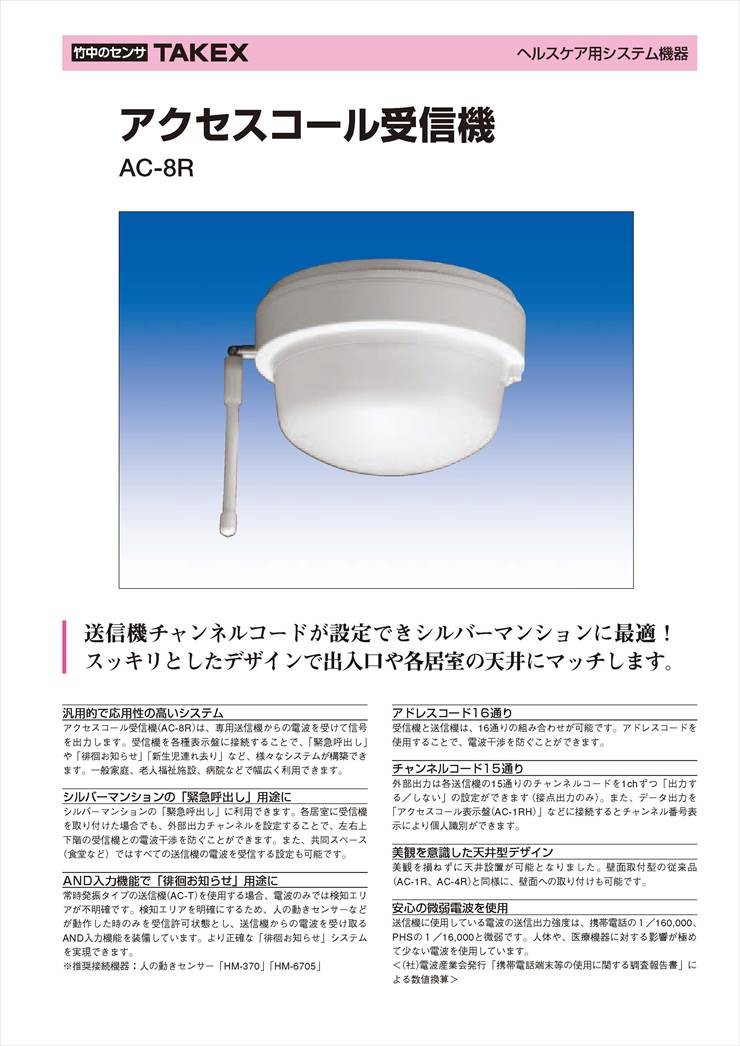

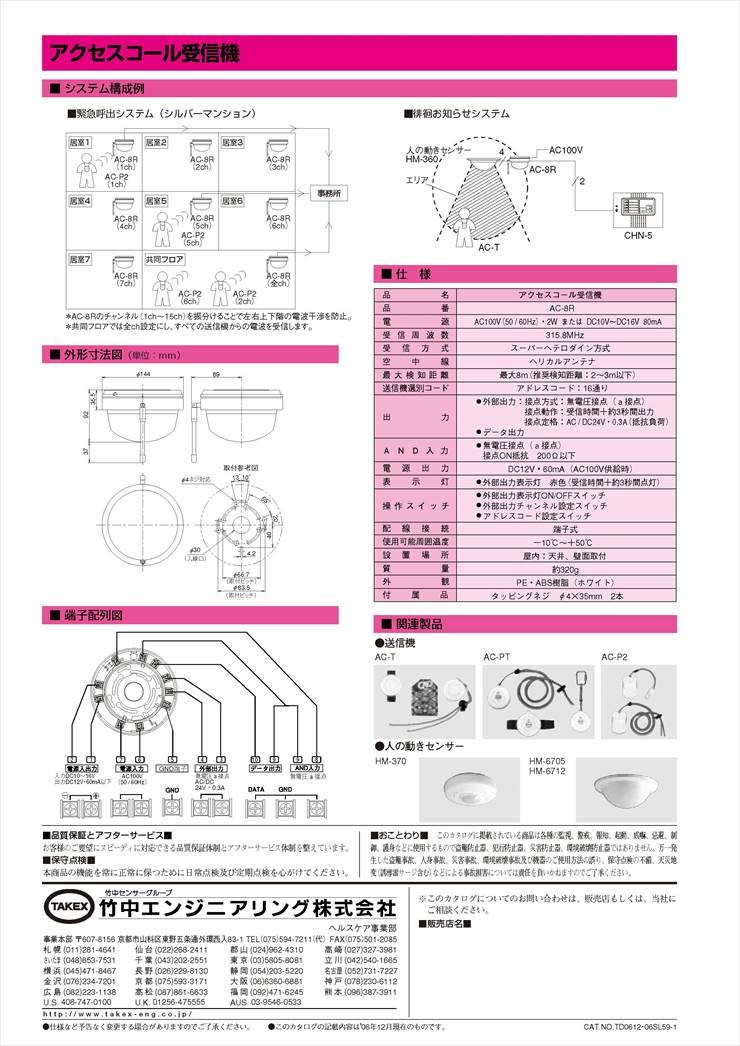

仕様書（PDF） 製品カタログ（PDF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 高齢者専用住宅の「緊急呼出し」
  • 介護施設・病院の「徘徊お知らせ」
  • 特定エリアへの進入検知・報知
  • ナースコール・表示盤との連動システム

導入前に確認したいポイント

  • 屋内専用（非防水）のため浴室等は設置不可
  • AND入力使用時は別途人感センサーが必要
  • アクセスウオッチシリーズとの互換性なし
  • AC100V配線時は電気工事士の資格が必要

特長

スーパーヘテロダイン方式による高感度受信

受信回路にスーパーヘテロダイン方式を採用することで、環境ノイズの影響を受けにくく、315.8MHz帯の微弱電波を鋭く分離・増幅します。推奨通信距離2〜3m（最大8m）の範囲内で、安定したワイヤレス通信を実現します。

誤報を排除するAND入力機能

徘徊お知らせシステムなど、検知エリアを明確にしたい場合に有効です。「電波の受信」と「人の動きセンサー等の反応」が同時に揃ったときのみ出力するAND論理回路を搭載。エリア外からの電波による意図しない動作を完全に防ぎます。

独立したデータ出力と外部出力

無電圧a接点の外部出力に加え、アクセスコール表示盤（AC-1RH等）へのデータ出力を備えています。データ出力は外部出力の設定に関わらず全情報を送信するため、特定の呼び出しのみ接点出力させつつ、全ての履歴を表示盤に残すといった高度な運用が可能です。

16通りのアドレスコード設定

送信機と受信機の組み合わせを16通りのアドレスコードで管理可能。近隣の居室や施設との電波干渉を防ぎ、混信のリスクを低減します。

15チャンネルの個別出力設定

外部出力（接点出力）は、1〜15チャンネルの各送信機に対して「出力する/しない」をDIPスイッチで個別に設定可能。現場の運用形態に合わせた柔軟なマスキングが可能です。

美観を損なわない天井型デザイン

スッキリとした円形デザインを採用し、各居室や出入り口の天井に設置しても目立ちません。ベースユニットの付け替えにより、壁面への取り付けにも対応します。

医療機器に配慮した微弱電波

使用電波は携帯電話の約16万分の1という極めて微弱な出力です。人体への影響はもちろん、病院内の精密な医療機器に対する影響を最小限に抑えた設計となっています。

施工・メンテナンス性を高める内部構造

配線を集約する10極端子台、受信感度を調整するボリューム、動作確認用の赤色LEDインジケーターを装備。施工時の感度チューニングやトラブルシューティングが容易に行える設計です。

選定時に評価したい強み

  • 高信頼の論理回路： AND入力により、物理センサーと連動した確実なエリア管理が可能。
  • 表示盤連動： データ伝送により、個別のチャンネル番号を識別・表示可能。
  • 電源の柔軟性： 商用電源(AC100V)直結に加え、DC電源駆動にも対応。
  • 長期運用の安定性： スーパーヘテロダイン方式とヘリカルアンテナの採用でノイズに強い。

施工・設置ガイド

本機の性能を十分に発揮させるため、以下の条件を守って施工を行ってください。

確認項目 この製品での考え方
設置場所 電磁ノイズ源（テレビ、PC、モーター等）から1m以上離してください。
アンテナ向き ヘリカルアンテナは取付面に対して垂直に立てることで感度が安定します。
AND入力設定 外部センサー不使用時は、端子8-9間の短絡コードを絶対に外さないでください。
感度調整 感度ボリュームは「10時〜2時」の範囲を推奨。上げすぎはノイズを拾う原因となります。

インジケーターの挙動

本機には電源専用LEDがありません。動作確認は以下の外部出力表示灯で行います。

表示灯状態 意味・内容
赤色LED点灯（2カ所） 有効な電波を受信し、外部出力を行っています（受信時間＋約3秒間）。
LED消灯（受信時） AND入力が開放されているか、表示灯スイッチがOFFになっています。

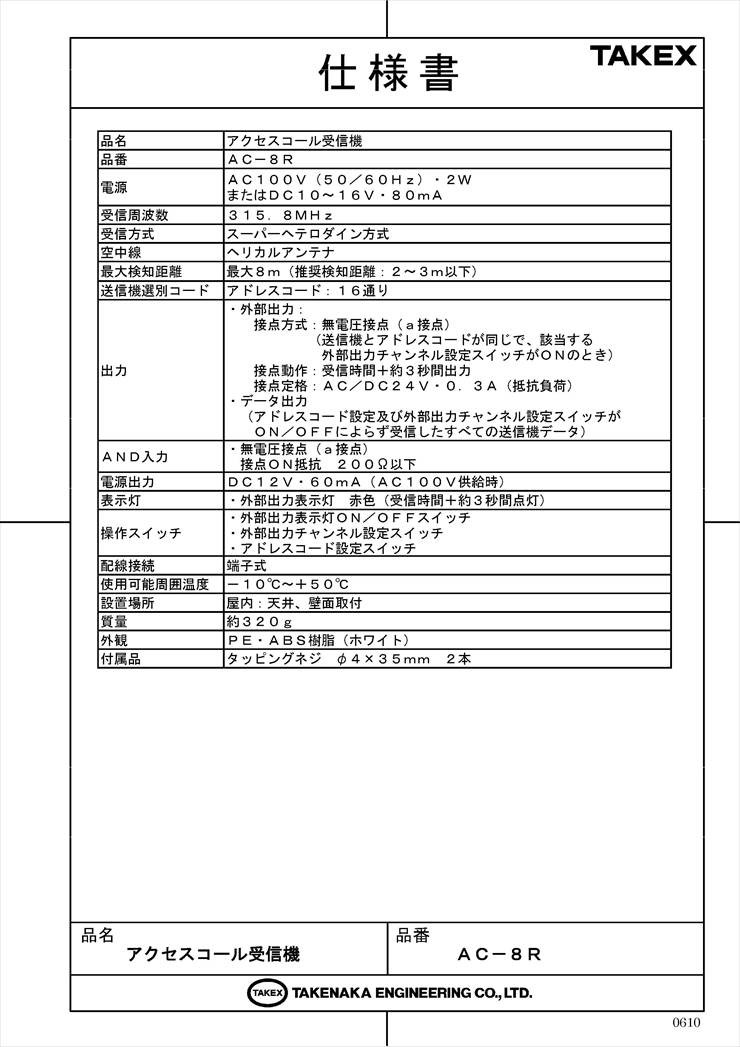

製品仕様

項目 内容
品名 / 品番 アクセスコール受信機 / AC-8R
電源 AC100V (50/60Hz)・2W または DC10〜16V・80mA
受信周波数 315.8MHz
受信方式 スーパーヘテロダイン方式
空中線 ヘリカルアンテナ
最大検知距離 最大8m（推奨検知距離：2〜3m以下）
送信機選別コード アドレスコード：16通り
外部出力 接点方式：無電圧a接点
接点動作：受信時間＋約3秒間出力
接点定格：AC/DC24V・0.3A（抵抗負荷）
データ出力 アクセスコール表示盤（AC-1RH等）用 同軸伝送信号
AND入力 無電圧接点（a接点） 接点ON抵抗 200Ω以下
電源出力 DC12V・60mA（AC100V供給時、外部センサー供給用）
表示灯 外部出力表示灯 赤色（受信時間＋約3秒間点灯）
操作スイッチ 外部出力表示灯ON/OFFスイッチ、外部出力チャンネル設定スイッチ、アドレスコード設定スイッチ
使用可能周囲温度 -10℃ 〜 +50℃
外観 / 質量 PE・ABS樹脂（ホワイト） / 約320g
外形寸法 直径 144mm × 高さ 55mm（アンテナ部除く）

FAQ

Q：電源ランプが点灯しませんが、故障でしょうか？ A：AC-8Rには常時点灯する電源ランプはありません。電波を受信した際に赤色LEDが点灯することで動作を確認します。点灯しない場合はAND入力端子の短絡や電源供給を確認してください。
Q：推奨される設置高さや距離はありますか？ A：確実に受信するため、送信機から2〜3m以内の天井や壁面への設置を推奨しています。最大検知距離は8mですが、環境により短くなる場合があります。
Q：AND入力機能とは何に使うものですか？ A：人感センサー等と連動させ、「人がエリア内にいる」かつ「送信機が反応している」ときのみアラートを出す機能です。これにより、隣の部屋からの電波の通り抜けによる誤報を防げます。
Q：複数のAC-8Rを並べて設置しても大丈夫ですか？ A：はい。ただし相互干渉を避けるため、AC-8R同士は一定の間隔（推奨5m以上）を空けて設置してください。
Q：アクセスコール表示盤なしでも単体で使えますか？ A：はい、可能です。外部出力（無電圧a接点）を使用して、ナースコールや回転灯、ブザーなどと連動させることができます。
Q：防水仕様ですか？ A：いいえ、屋内専用の非防水構造です。湿気の多い浴室や屋外には設置できません。
Q：特定の送信機の呼び出しだけを鳴らさないようにできますか？ A：可能です。基板上の15連DIPスイッチ（外部出力チャンネル設定スイッチ）により、チャンネルごとに接点出力のON/OFFを切り替えられます。
Q：医療用ペースメーカーへの影響はありますか？ A：送信機の出力はPHSの約1万6千分の1と極めて微弱であり、人体や医療機器への影響は極めて少ないものですが、念のため密着させての使用は避けてください。
Q：他社のワイヤレス送信機は受信できますか？ A：できません。竹中エンジニアリング製のアクセスコール送信機専用となります。また、同社の「アクセスウオッチシリーズ」とも互換性はありません。
Q：電波が届きにくい場合の対策はありますか？ A：基板上の受信感度調整ボリュームを時計回りに回して感度を上げてください。ただし、ノイズによる誤作動を避けるため、2時方向を超えて回すことは推奨しません。
