AC-PT アクセスコール送信機（押ボタン型） TAKEX 竹中エンジニアリング [AC-PT]

販売価格: 会員のみ販売

返品特約に関する重要事項

商品詳細

TAKEX（竹中エンジニアリング）緊急呼出システム微弱電波送信機介護・ヘルスケア抗菌仕様

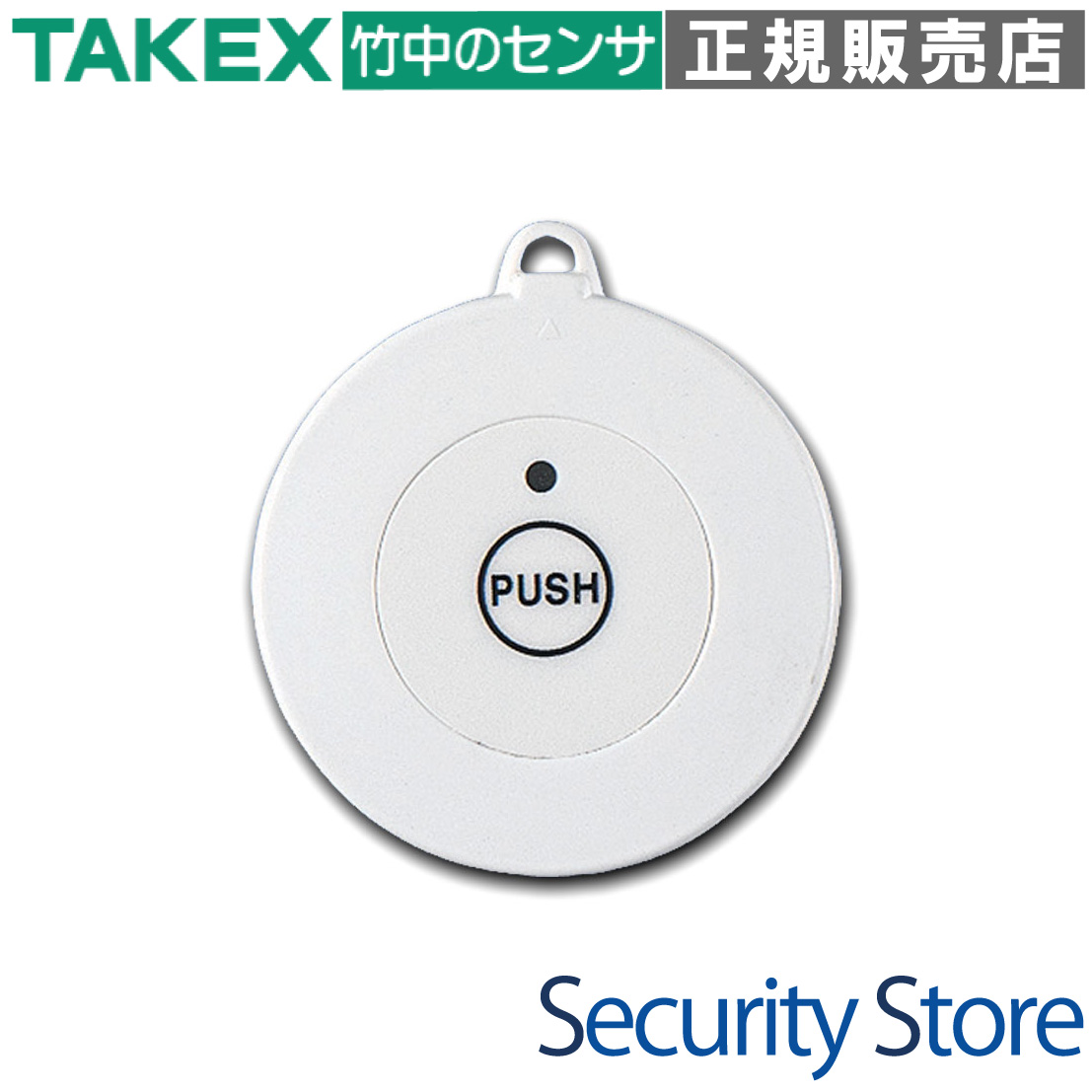

AC-PT アクセスコール送信機（押ボタン型）

AC-PTは、高齢者施設やケアハウス等での緊急呼び出しに最適な、日常生活防水仕様のワイヤレス送信機です。微弱電波を採用し、医療機器への影響を極限まで抑えながら、確実な信号伝達を実現。抗菌樹脂ケースの採用により、衛生面が重視される現場でも安心して導入いただけます。

型番： AC-PT
方式： 微弱電波型送信機（FSK方式）
電源： コイン形リチウム電池 CR1220×1（約4年の長寿命）
主な用途： 緊急呼出、位置確認、アクセススイッチ、ナースコール補助
対応環境： 高齢者専用住宅、介護施設、病院、一般住宅

資料ダウンロード

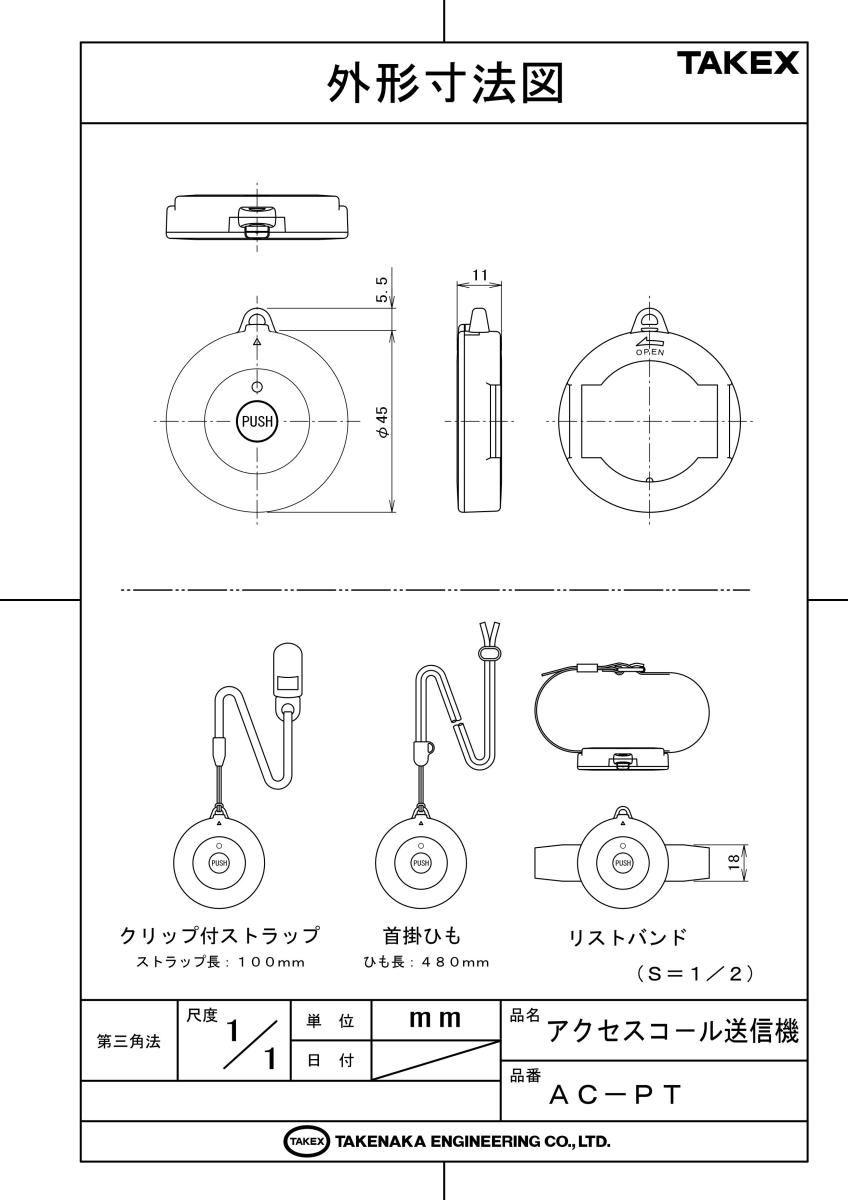

仕様書（PDF）製品カタログ（PDF）外形寸法図（PDF）外形寸法図（GIF）

この製品が向いている用途

高齢者専用住宅での緊急呼出ボタン
介護施設での入居者識別・位置確認
病院内での医療機器に配慮した呼び出し
トイレや浴室等の水回りでの緊急通報

導入前に確認したいポイント

受信機（AC-1R/2R/4R/8R）が別途必要です
推奨到達距離は直線で3m以内です
完全防水ではないため水没は避けてください
電池交換にはCR1220が必要です

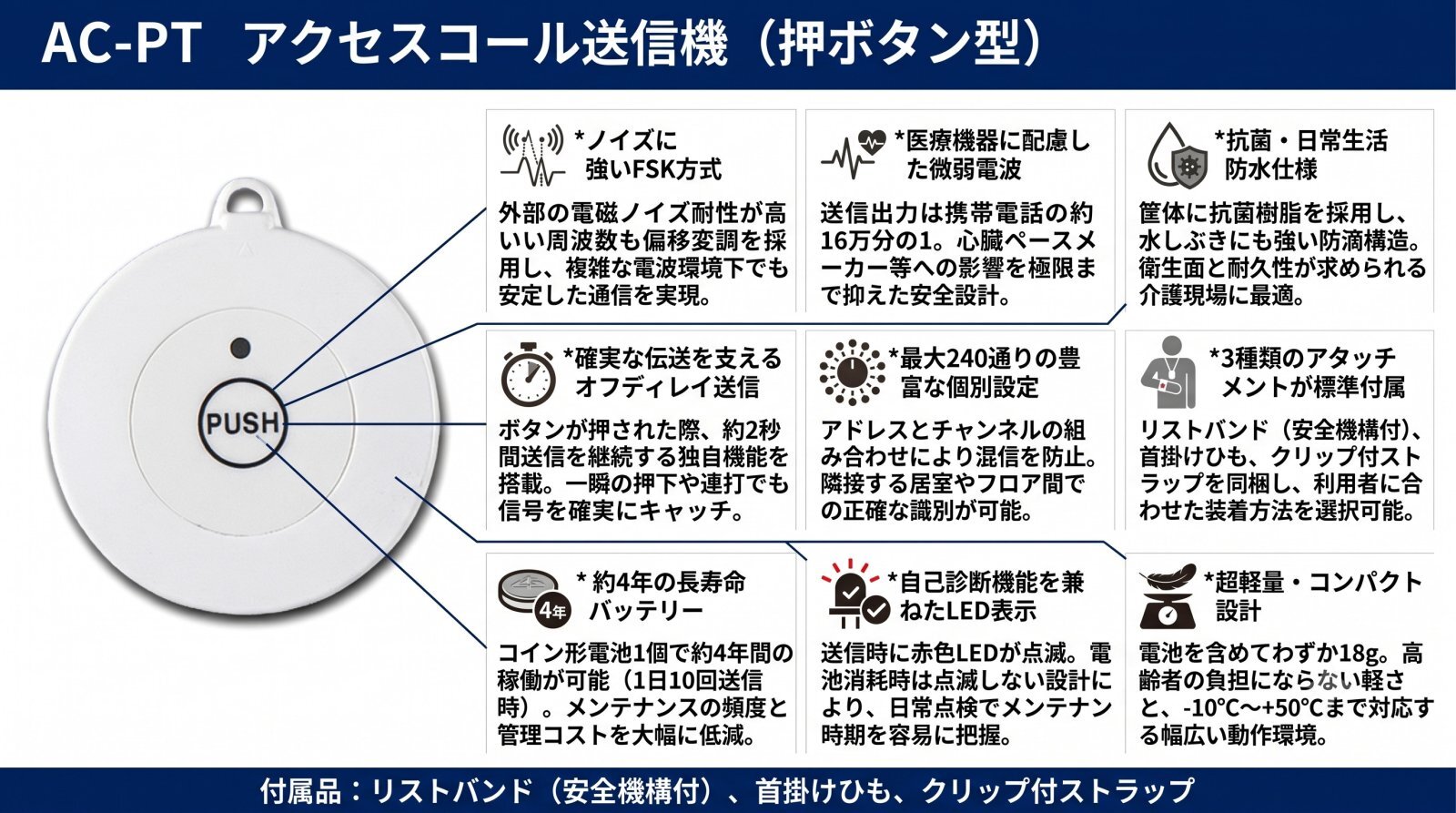

特長

ノイズに強いFSK（周波数偏移変調）方式を採用

一般的なAM方式に比べ、外部からの電磁ノイズに対する耐性が極めて高いFSK方式を採用しています。医療機器やインバータ照明が稼働する複雑な電波環境下においても、信号の欠落を防ぎ、安定した通信リンクを確立します。

確実な伝送を支えるオフディレイ送信機能

ボタンが押された時間に関わらず、約2秒間のオフディレイ送信を行う独自のアルゴリズムを搭載。パニック時の連打や一瞬の押下であっても、受信機側で確実に信号をキャッチできる時間を確保し、チャタリング現象を抑制します。

医療・介護現場に適した抗菌・防滴設計

外装樹脂には細菌やカビの増殖を抑える抗菌樹脂を採用。また、日常生活防水（防滴）仕様により、水しぶきがかかる環境でも利用可能です。衛生管理が厳格なヘルスケア施設での長期運用を前提とした設計です。

240通りの豊富なコード設定で混信を防止

アドレス16通り、チャンネル15通りの組み合わせにより、最大240種類の個別設定が可能です。隣接する居室やフロア間での混信を物理的に遮断し、正確な個人識別や場所の特定を可能にします。

人体や医療機器に優しい微弱電波

送信出力強度は携帯電話の約16万分の1、PHSの約1万6千分の1という極めて微弱なレベルに抑えられています。心臓ペースメーカー等の医療機器への影響が懸念される現場でも、高い安全性を維持して使用いただけます。

選べる3種のアタッチメントが標準付属

利用者の運用スタイルに合わせ、「リストバンド」「首掛けひも」「クリップ付ストラップ」の3種類が付属。リストバンドには強い荷重がかかると外れる安全機構が備わっており、不測の事態にも配慮されています。

自己診断機能を兼ねたLED表示

送信ボタン押下時に赤色LEDが点滅し、動作状況を視覚的に通知します。電池消耗時にはLEDが点滅しない設計となっており、日常点検の中で簡単にメンテナンス時期（電池交換時期）を把握することが可能です。

メンテナンス頻度を抑える約4年の長寿命設計

1日10回の送信を想定した場合、1つのコイン電池（CR1220）で約4年間の稼働が可能です。頻繁な電池交換の手間とコストを削減し、管理者の運用負担を大幅に軽減します。

    選定時に評価したい強み
    信頼性の高い通信： FSK方式とオフディレイ機能による信号伝達の確実性
優れた安全性： 医療機器への影響を最小限にする超低出力電波
衛生面の配慮： 清潔を保つ抗菌仕様の筐体と防滴構造
運用柔軟性： 多彩な装着方法と大規模システム（最大240種）への対応



施工・設置ガイド

本製品はワイヤレス送信機のため、配線工事は不要ですが、安定動作のために以下の条件を遵守してください。

確認項目	この製品での考え方
設計上の通信距離	最大8mですが、人体による減衰や反射を考慮し、推奨3m以内で設計してください。
設置場所の制限	金属製の扉、コンクリート壁、金属什器は電波を遮ります。可能な限り見通しの良い位置に受信機を設置してください。
アドレス設定	混信を防ぐため、隣接するエリアではDIPスイッチ（5-8番）で異なるアドレスを設定してください。
防水グリスの扱い	内部のOリングに塗布されている防水グリスは拭き取らないでください。防滴性能が低下します。

内部DIPスイッチ設定（チャンネルコード）

1〜4番のスイッチを組み合わせることで、受信機の音色選択や、表示盤での番号表示（CH1〜15）を設定できます。

チャンネル	1番(1)	2番(2)	3番(4)	4番(8)	単独受信機時の動作
出荷時	OFF	OFF	OFF	OFF	音色：ピンポーン
CH 2	OFF	ON	OFF	OFF	音色：ブルブル
CH 3	ON	ON	OFF	OFF	音色：ポロロン
CH 4〜15	バイナリ計算による組み合わせ（上記参照）				表示盤システム用（単独では使用不可）

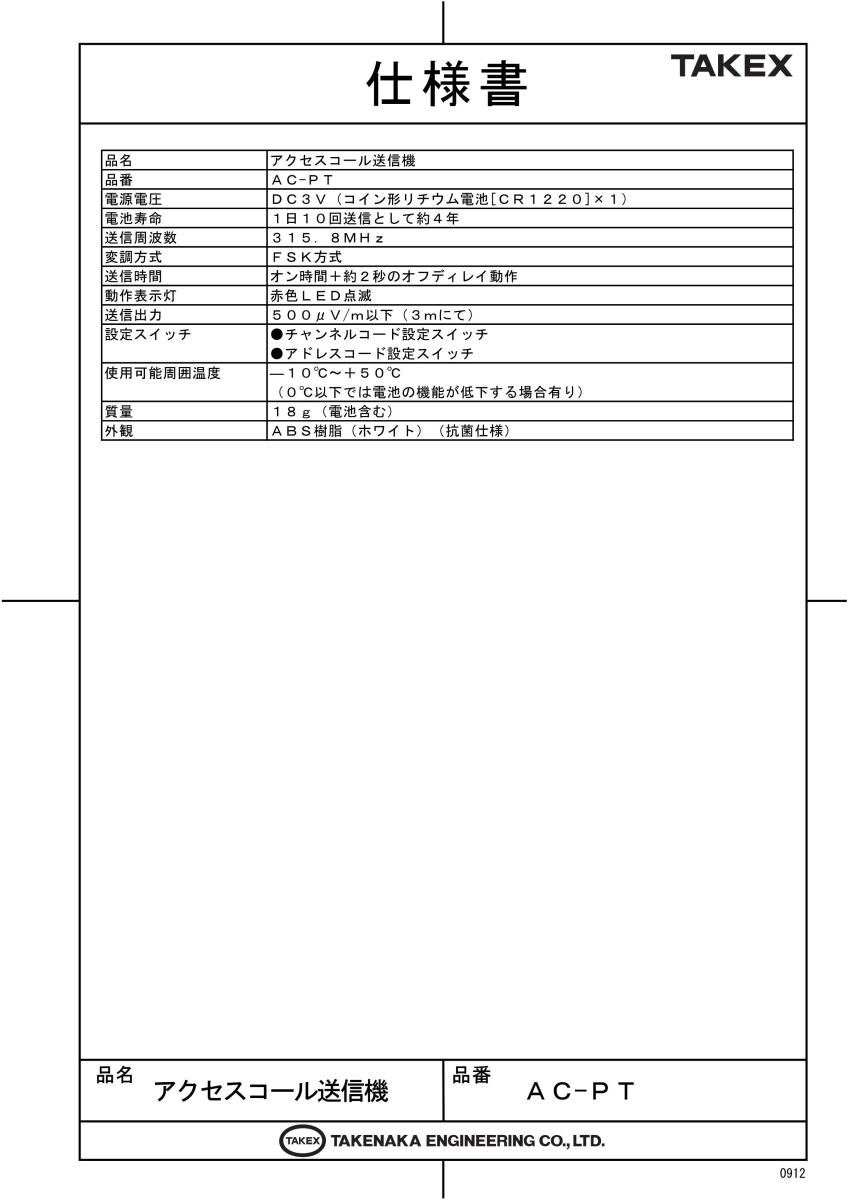

製品仕様

項目	内容
品番	AC-PT
電源電圧	DC3V（コイン形リチウム電池 CR1220×1）
電池寿命	約4年（1日10回送信として）
送信周波数	315.8MHz
変調方式	FSK方式
送信時間	オン時間＋約2秒のオフディレイ動作
動作表示灯	赤色LED点滅（送信時）
送信出力	500μV/m以下（3mにて）
設定スイッチ	チャンネルコード設定：4極 / アドレスコード設定：4極（計8極）
使用可能周囲温度	-10℃〜+50℃（0℃以下では電池機能低下の可能性あり）
質量	18g（電池含む）
外観・材質	ABS樹脂（ホワイト）・抗菌仕様
付属品	CR1220電池×1、クリップ付ストラップ×1、首掛ひも×1、リストバンド×1

FAQ

Q：電波はどのくらいの距離まで届きますか？ A：カタログ上の最大距離は約8mですが、確実な動作を担保するため、弊社では「直線距離3m以内」での設計を推奨しています。

Q：電池の寿命はどのくらいですか？ A：1日10回の使用を想定して、約4年間使用可能です。ただし使用環境（低温下など）により短くなる場合があります。

Q：電池が切れたことはどうやって分かりますか？ A：送信ボタンを押した際、通常は赤色LEDが点滅しますが、電池が消耗するとLEDが点灯・点滅しなくなります。これが交換のサインです。

Q：お風呂で使っても大丈夫ですか？ A：日常生活防水仕様ですので、水しぶきがかかる程度は問題ありませんが、浴槽に沈める（水没）と故障の原因となります。

Q：ペースメーカーを使っている人がいても利用できますか？ A：本製品は微弱電波を使用しており、送信出力は携帯電話の約16万分の1と極めて低いため、医療機器への影響は極めて少ない設計です。

Q：隣の部屋と電波が混ざることはありませんか？ A：内部のDIPスイッチでアドレスコードを設定することで、最大240通りの個別識別が可能です。部屋ごとにコードを分ければ混信を防げます。

Q：アルコール等で除菌しても問題ないですか？ A：シンナーやアルコール、ベンジン等の有機溶剤は樹脂を劣化させる恐れがあるため使用しないでください。清掃は中性洗剤を薄めた液で行ってください。

Q：送信ボタンを素早く連打しても大丈夫ですか？ A：はい、オフディレイ機能により、一度の押下で約2秒間信号を保持するため、素早い操作でも受信漏れが起きにくい設計になっています。

Q：電池交換は自分でできますか？ A：可能です。コイン電池CR1220を1個ご用意ください。交換時は＋極が上（見える側）になるよう注意し、防水パッキンを傷つけないよう開閉してください。

Q：ストラップが首に絡まるのが心配です。 A：付属のリストバンド等には、一定の荷重がかかると外れる安全機構が組み込まれており、利用者の安全に配慮されています。
