AC-8HM センサー付きアクセスコール受信機 TAKEX 竹中エンジニアリング [AC-8HM]

AC-8HM センサー付きアクセスコール受信機 TAKEX 竹中エンジニアリング [AC-8HM]

販売価格: 会員のみ販売

商品詳細

徘徊お知らせシステム アクセスコール パッシブセンサー 天井取付専用 BtoB・介護施設向け

AC-8HM センサー付きアクセスコール受信機

AC-8HMは、人の動きを検知するパッシブセンサー（PIR方式）と、アクセスコール送信機の電波受信機能を一台に統合した「AND検知型」の受信機です。対象者が特定の場所に存在し、かつ送信機を携帯している場合のみ報知を行うため、誤報を極限まで抑えた高精度な徘徊監視が可能です。天井取付に適したスッキリとしたデザインで、病院や介護施設の居室・出入口に最適です。

  • 型番： AC-8HM
  • 検知方式： 人感センサー（PIR）＋ 微弱電波受信のAND検知
  • 電源： AC100V または DC10〜16V
  • 用途： 介護施設・病院での徘徊お知らせ、特定エリアへの進入監視

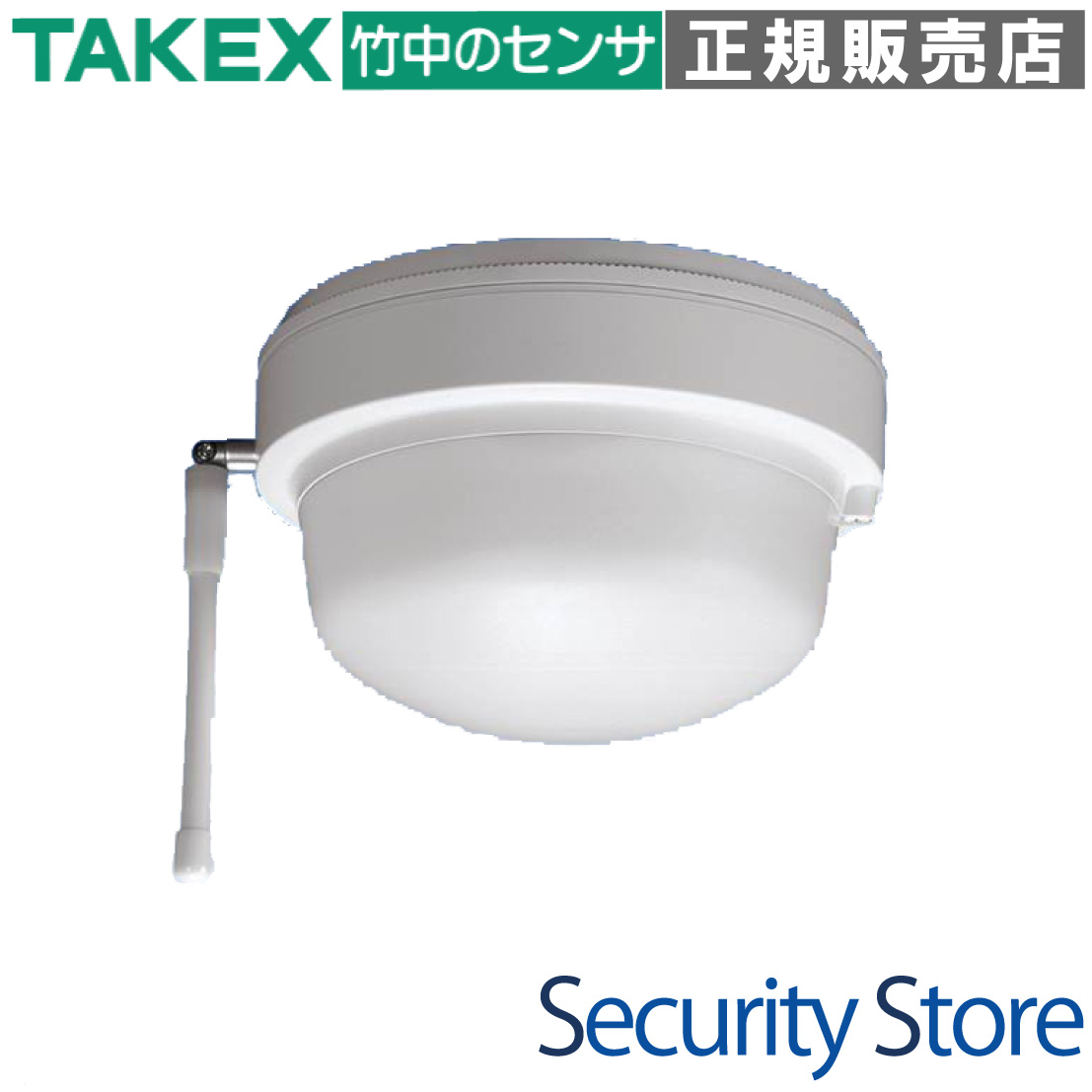

AC-8HM センサー付きアクセスコール受信機 外観画像

資料ダウンロード

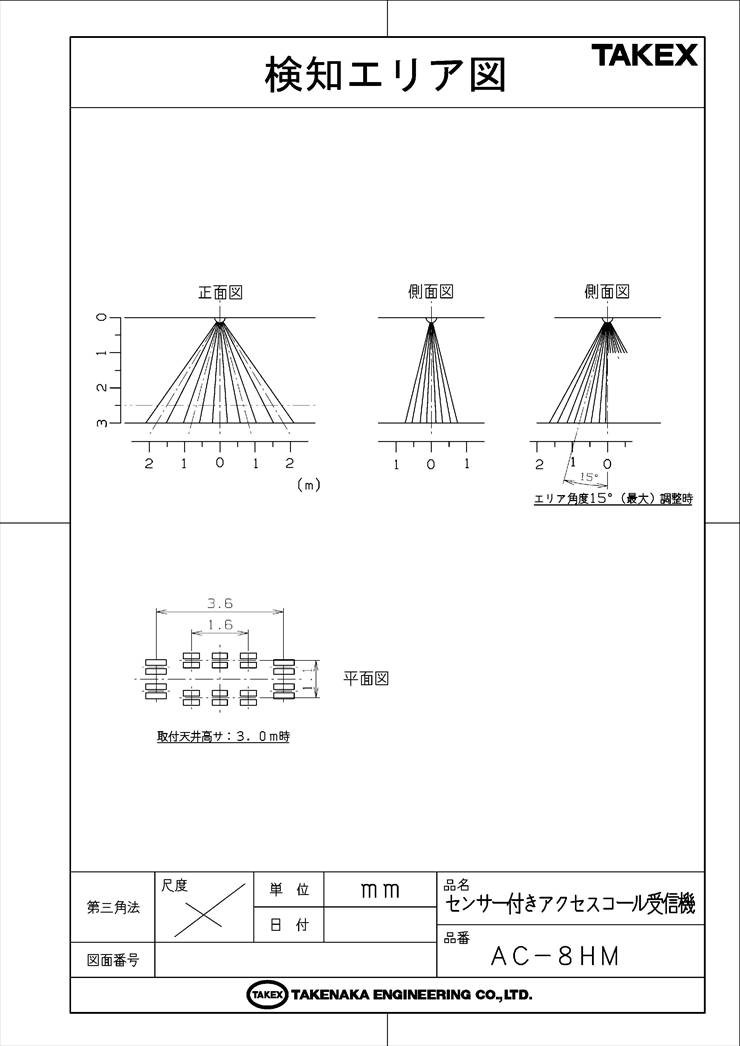

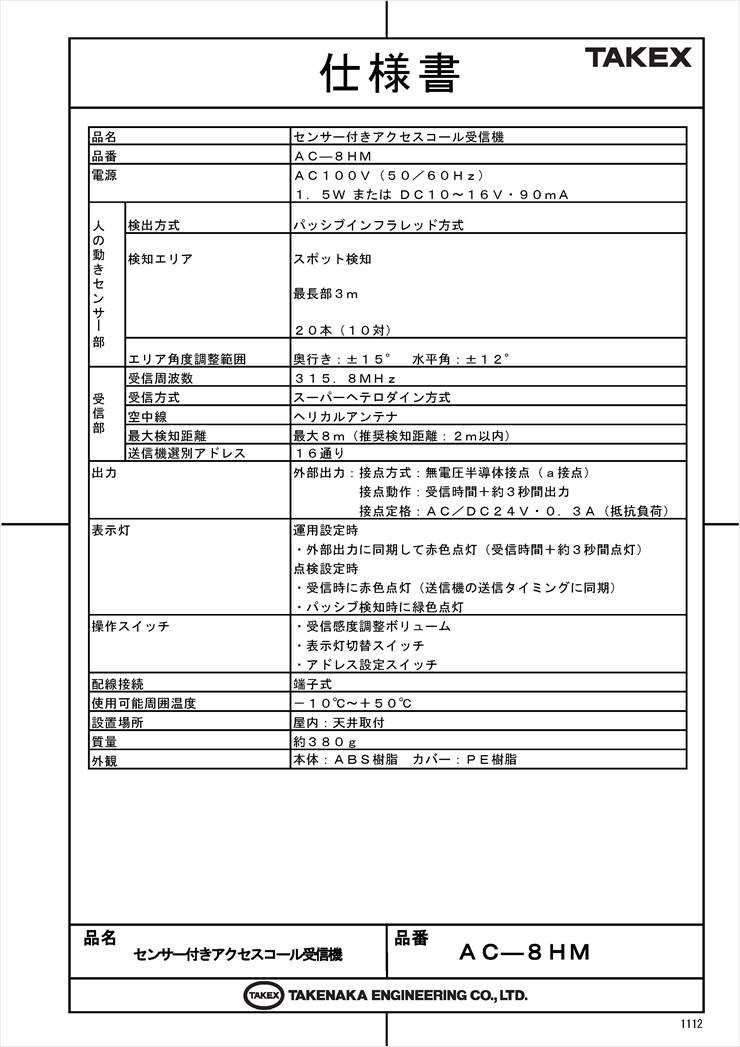

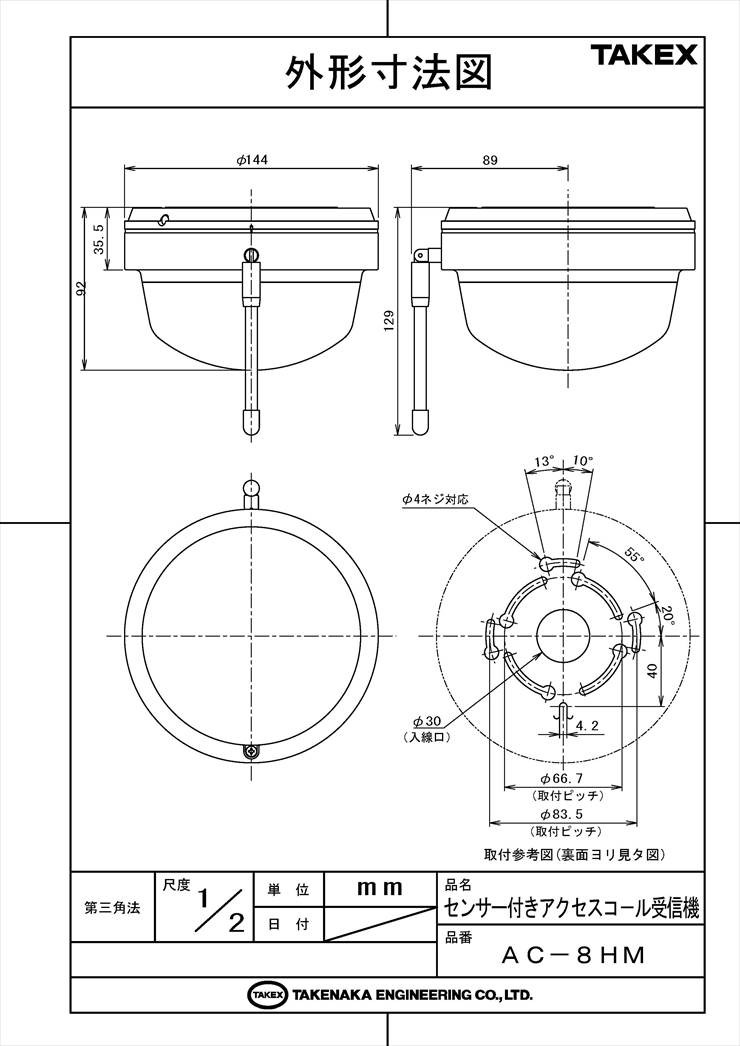

仕様書（PDF） 製品カタログ（PDF） 検知エリア図（PDF） 検知エリア図（GIF） 外形寸法図（PDF） 外形寸法図（GIF）

この製品が向いている用途

  • 介護施設や病院の出入口監視
  • 深夜帯の居室からの無断外出検知
  • エレベーターホール等の通過制限
  • 電波の回り込みによる誤動作を避けたい環境
  • 意匠性を重視する共用スペースの設置

導入前に確認したいポイント

  • 天井の高さが3.0m以下であるか
  • 送信機の送信周期が0.35s/0.7s設定か
  • 空調の吹き出し口が付近にないか
  • AC100VまたはDC12V電源の確保が可能か
  • 検知したい動線とセンサーの向きの確認

特長

1. 誤報を徹底排除する「完全AND検知」ロジック

本機は、人感センサーが対象者の動きを捉え、かつ送信機からの電波を同時に受信したときのみ作動する「AND検知」専用設計です。「電波だけ届いて本人がいない」「送信機を持たない第三者が通りかかった」といったケースでは動作しないため、現場スタッフの負担となる空報・誤報を最小限に抑えます。

2. パッシブインフラレッド（PIR）方式の採用

人体から放射される遠赤外線を検知するPIR方式を内蔵。スポット検知（最長3m）に対応しており、廊下や扉付近を確実にカバーします。また、温度変化による誤動作を防ぐための検知エリアの角度調整（奥行±15°、水平±12°）やマスキングにも対応しています。

3. 美観を損なわない天井型一体デザイン

電波受信機と人感センサーがコンパクトな1つの筐体に収まっているため、複数の機器を設置する必要がありません。スッキリとしたデザインで、施設のインテリアや雰囲気を損なうことなく、さりげない見守り環境を構築できます。

4. 医療機器への影響が少ない微弱電波運用

送信機に使用される電波強度は携帯電話の約1/160,000と極めて微弱です。ペースメーカーなどの医療機器や、他の精密機器への影響が極めて少ないため、医療・介護の現場でも安心して長期運用いただけます。

5. 柔軟なシステム構成を支えるアドレス・チャンネル設定

16通りのアドレスコードにより近接設置時の混信を防止。さらに15通りのチャンネルコードを使用することで、アクセスコール表示盤（AC-1RH等）と組み合わせた際に「誰がどこで動いたか」という個人識別情報の管理が可能になります。

6. 状況を可視化する3モード・マルチインジケーター

「運用・点検・消灯」の3段階スイッチを搭載。点検モードでは、電波受信を赤色LED、人感検知を緑色LEDでそれぞれ個別に表示するため、施工時のエリア調整や環境ノイズの調査がスムーズに行えます。

7. AC100V/DC12Vのハイブリッド電源対応

商用電源（AC100V）を直接接続できるほか、集中電源供給（DC10〜16V）にも対応。現場の配線インフラに合わせた最適な施工方法を選択可能です。ベースユニットは端子台式で、事前の配線施工も容易です。

選定時に評価したい強み

  • 確実な検知： 電波と赤外線のダブルチェックで信頼性が非常に高い。
  • 施工性の良さ： 天井露出型で、ベースと本体の分離構造により取付が容易。
  • 拡張性： データ出力端子により、上位の表示盤や管理システムとの連携が容易。
  • 調整力： 受信感度ボリュームやレンズ角度調整により、現場に合わせた微調整が可能。

施工・設置ガイド

重要： 送信機の送信周期設定は、必ず「0.35秒」または「0.7秒」に設定してください。1.4秒以上の設定ではAND条件が成立せず、検知漏れの原因となります。
設置条件・項目 詳細・注意事項
取付高さ 3.0m以下（これを超えると検知エリアに不感帯が生じます）
推奨検知距離 受信機から2m以内（確実なAND検知を成立させるための推奨距離）
環境制約 エアコンの吹き出し口、直射日光、揺れるカーテンの近くは避けてください。
電源配線 AC電源とDC電源の同時入力は厳禁です。
動作安定時間 電源投入後、約1分間はウォームアップのため検知動作を行いません。

製品仕様

項目 内容
品名 センサー付きアクセスコール受信機
品番 AC－8HM
電源 AC100V（50／60Hz） 1．5W または DC10〜16V・90mA
人感センサー部：検出方式 パッシブインフラレッド方式
人感センサー部：検知エリア スポット検知 最長部3m 20本（10対）
エリア角度調整範囲 奥行き：±15° 水平角：±12°
受信部：受信周波数 315．8MHz（微弱電波）
受信部：受信方式 スーパーヘテロダイン方式
空中線 ヘリカルアンテナ
最大検知距離 最大8m（システム推奨：2m以内）
選別アドレス設定 16通り
外部出力（接点） 無電圧半導体接点（a接点）
動作：受信時間＋約3秒間出力
定格：AC／DC24V・0．3A（抵抗負荷）
データ出力 アクセスコール表示盤（AC-1RH等）接続用データ出力
表示灯（LED） 運用設定時：外部出力に同期して赤色点灯
点検設定時：電波受信時に赤色点灯、人感検知時に緑色点灯
操作スイッチ 受信感度調整ボリューム、表示灯切替スイッチ、アドレス設定スイッチ
使用可能周囲温度 －10℃〜＋50℃（結露・氷結なきこと）
設置場所 屋内：天井取付専用
質量 約380g
外観 本体：ABS樹脂、カバー：PE樹脂（オフホワイト系）
外形寸法 144(W) × 129(D) × 89(H) mm

FAQ

Q：送信機を持っていない人が通っても反応しますか？ A：いいえ、反応しません。本機は「人感センサー」と「送信機からの電波」の両方を検知した時のみ出力するAND型のため、送信機なしの通行人では動作しません。
Q：AC100VとDC12Vの電源を両方接続してもいいですか？ A：絶対に避けてください。故障や発火の原因となります。現場の環境に合わせてどちらか一方のみを接続してください。
Q：検知エリアを狭めることは可能ですか？ A：可能です。付属のエリアマスクシールをレンズに貼ることで、不要な範囲の検知を物理的に遮断できます。
Q：ガラス越しに人を検知できますか？ A：いいえ、できません。内蔵の人感センサー（赤外線方式）はガラスを透過しないため、センサーが見通せる位置に障害物がないように設置してください。
Q：送信機の電池が切れている場合はどうなりますか？ A：電波を受信できないため、人がセンサーの下を通ってもAND条件が成立せず、出力されません。定期的な送信機の電池点検を推奨します。
Q：最大何メートルまで電波を拾いますか？ A：仕様上の最大距離は8mですが、徘徊お知らせ用途では「その場所を通ったこと」を正確に特定するため、2m以内での運用を強く推奨しています。
Q：LEDがずっと点滅していますが故障ですか？ A：電源投入直後の1分間は「ウォームアップ」のため、点検モード設定時に緑色LEDが点滅します。1分経過後に通常状態へ移行します。
Q：送信機の送信周期を「2.8秒」に設定して使えますか？ A：使えません。AND検知のロジック上、人感センサーの動作時間内に電波を2回受信する必要があるため、必ず0.35秒または0.7秒に設定してください。
Q：アドレス設定とは何ですか？ A：近接する別の受信機との混信を防ぐためのID設定です。送信機と受信機のDIPスイッチを同じパターンに合わせることで、特定のグループのみを検知対象にできます。
Q：接点出力の時間は変更できますか？ A：本機単体では変更できません。出力時間は「電波受信時間＋約3秒間」の固定タイマーとなっています。
